Wohnmobil Solaranlage SPR-F 120W 12V EBL optional

Dieses Solar-Set für die autarke Stromversorgung in einem Wohnmobil lässt wirklich keine Wünsche offen. Innovative Mpp-Solar-Laderegler Technik kombiniert mit dem flexiblen 120W SP-Ultra 12V High-End Solarmodul von Offgridtec (Wirkungsgrad >24%) sorgen für hohe Erträge. Die Inselsolaranlage ist speziell auf Wohnmobile abgestimmt. Sie enthält bis auf die Batterien alles was Sie brauchen um die 12V-Solaranlage zu installieren und in Betrieb zu nehmen. Des weiteren bietet der Laderegler die Möglichkeit, die Solaranlage an den Schaudt Elektroblock (EBL) des Wohnmobils anzubinden (EBL Anschlusskabel benötigt). Alle im Set enthaltenen Komponenten entsprechen den höchsten Qualitätsansprüchen.

Besonderheiten

• Flexibles High-End Solarmodul welches mit amerikanischen Sunpower Zellen bestückt ist und rückseitig kontaktiert wurde. Der Modulwirkungrad liegt bei über 24% und somit weit über dem Durchschnitt
• Die mitgelieferten Semi-Flex Module der SPR-Serie sind deutlich kleiner und leichter als vergleichbare herkömmliche Solarmodule mit der selben Leistung. Sie sind bis zu einer Wölbung von 30% biegbar
• Solar-Laderegler - innovative Technik made in Germany ermöglich das Laden von Wohnraum- und Starterbatterie
• MPP-Tracker - Maximum Power Point Tracking sorgt für mehr Ertrag denn es wird die gesamte Modulspannung abgenommen
• EBL fähig - kann sowohl am Schaudt-Elektroblock als auch direkt an bis zu 2 verschiedenen Batteriekreisen betrieben werden

Bei Fragen und Änderungswünschen hilft Ihnen unser Kundenservice gerne weiter (E-Mail: info@offgridtec.com Tel: +49 (0) 8721 77861-87).

Tagesertrag

Durchschnittlicher Tagesertrag im Sommer von Mai bis Oktober: 480Wh täglich (gemessen im norddeutschen Raum, je weiter südlich desto mehr Ertrag dürfen Sie einkalkulieren)
Wir setzen mit der Solar-Mobil Serie auf solide Marken-Power und das trotz der günstigen Konditionen für unsere Komplett-Sets. Vergleichen Sie die Einzelpreise unserer mitgelieferten Komponenten!

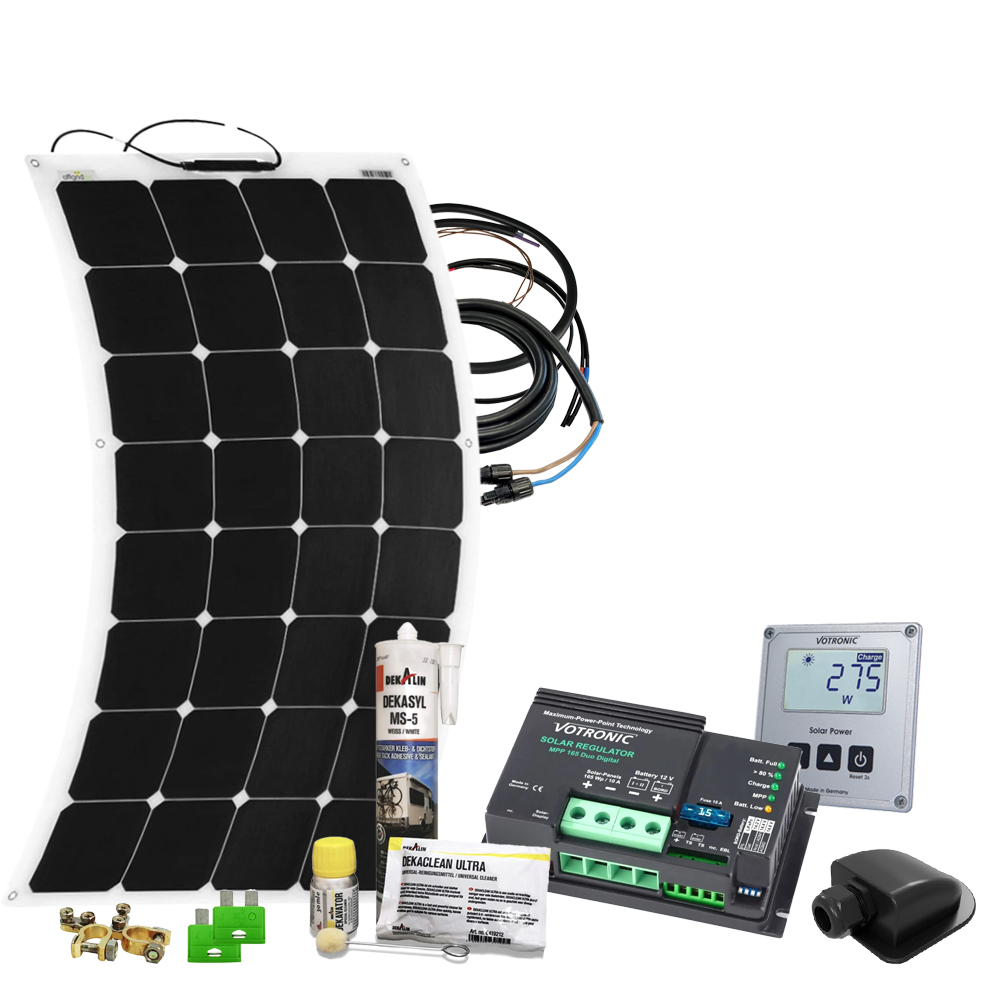

Die mitgelieferten Komponenten:

1 x Offgridtec© 120W Hochleistungs-Solarmodul flexibel (Back-Contact)
1 x Votronic 1712 MPP 170 CI Solarladeregler
1 x Votronic LCD Solarcomputer S Fernanzeige / Fernbedienung
1 x Offgridtec 1-fach Kabeldurchführung schwarz
1 x 8m 2x6mm Offgridtec 005095 Wohnmobil Solar-Verbindungskabel - Solarmodule zu Laderegler, spezielle Wohnmobil-Ausführung
1 x 1,5m 2x6mm 30A Offgridtec 005175 Batteriekabel mit Sicherung
1 x Montagekleberset inkl. Anleitung und benötigten Komponenten zur Vorbehandlung
1x EBL-Kabelsatz

kompetente Hilfe bei Bedarf inklusive!

Das Set enthält alle Komponenten die Sie brauchen, um Ihre Akkus mobil aufladen zu können.

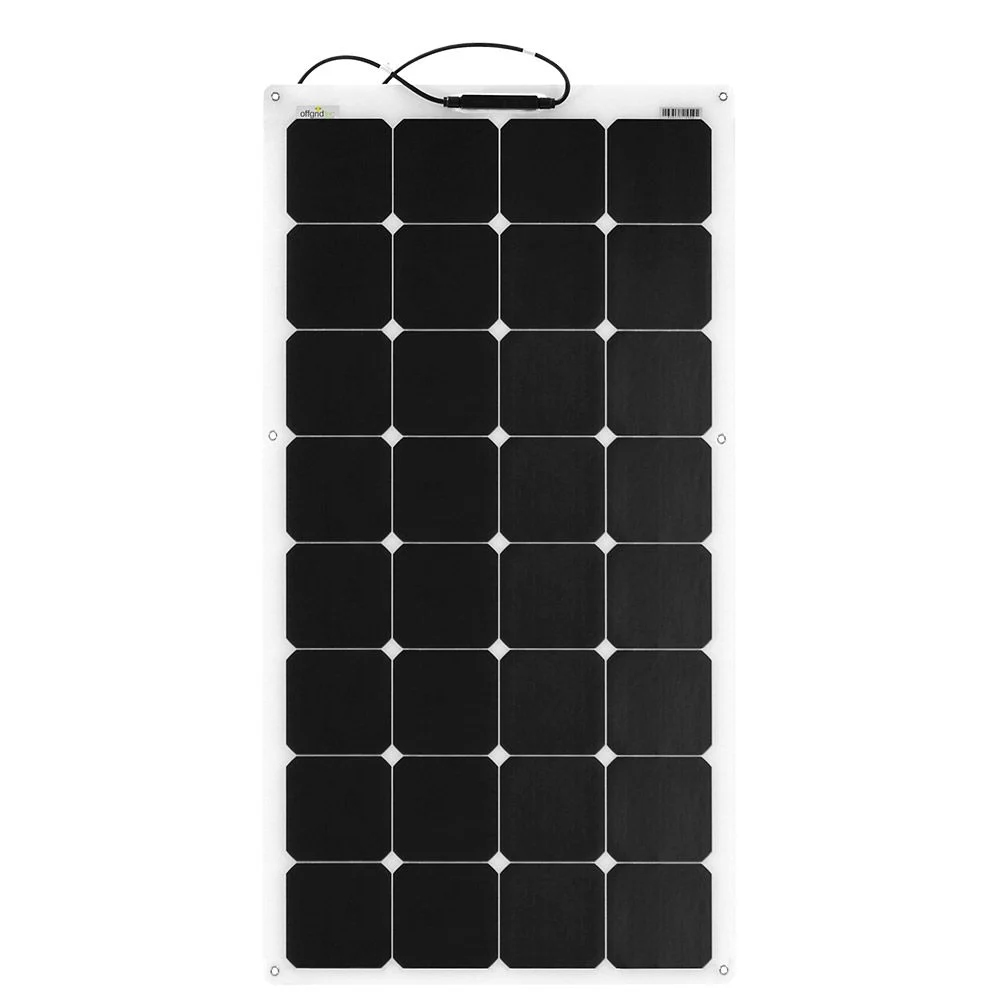

Offgridtec© 120W Hochleistungs-Solarmodul flexibel (Back-Contact)
Semi-flexibles Monokristallines 120W / 12V Hígh-End Solarpanel mit rückseitig kontaktierten High-Power-Solarzellen vom amerikanischen Hersteller Sunpower - das aktuell Beste was man verarbeiten kann mit einem Wirkungsgrad von über 24%. Hier treffen die weltbesten Solarzellen und das neue Back-Contact Verfahren aufeinander. Das Ergebnis ist ein High-End-Produkt zu einem soliden Preis. Außerdem haben wir bei der Produktion dieser Serie besonders darauf geachtet, dass auch der Rest des Moduls den wertvollen Zellen gerecht wird.

Dieses Panel ist deutlich leichter und flächenmäßig kleiner als herkömmliche Solarzellen mit gleicher Leistung. Auch die Lichtausbeute bei schlechteren Bedingungen ist bei der SP Serie höher als bei unserer normalen Mono-Serie.
Die Module sind flexibel bis zu einer Wölbung von 30% Wir empfehlen die Module mit dem enthaltenen Klebe-Set mit einzelnen, dicken Klebebahnen, zu verkleben. Zusätzlich verfügt das Modul über Befestigungs-Ößen. Beachten Sie hierzu bitte unsere Benutzerhinweise.

Technische Daten 120W Hochleistungs-Solarmodul flexibel (Back-Contact)
Leistung: 120Wp
Spannung: 19,8V
Strom: 6,05A
Leerlaufspannung: 23,4V
Kurzschlussstrom: 6,41A
Max. Systemspannung: 200V DC
Zellenwirkungsgrad: >24%
Maße: 1070 x 540 x 2 mm
Gewicht: 2,08 kg

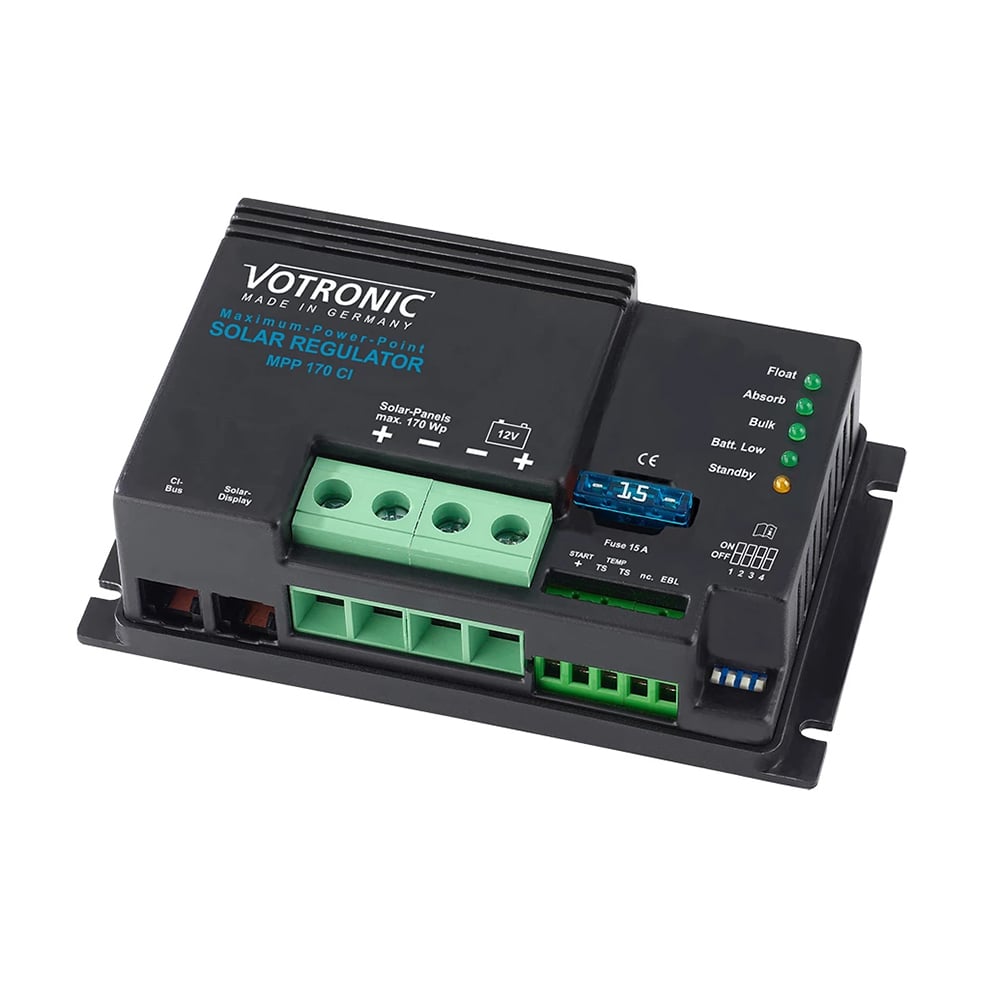

Der Votronic MPP 170 CI Solarladeregler
Mit einer maximalen Ladeleistung von 170 Watt und der bewährten Maximum Power Point Tracking (MPP) Technologie maximiert der Laderegler die Ausbeute deiner Solaranlage, indem er automatisch den optimalen Arbeitspunkt für die Solarzellen ermittelt. Dies gewährleistet eine effiziente Umwandlung von Sonnenenergie in elektrische Leistung und optimiert somit die Ladeeffizienz.

Technische Daten

• Batterie-Nennspannung Blei: 12V
• Batterie-Nennspannung LiFePO4: 12,0 - 13,3V
• Solar-Modul-Spannung (Voc) max: 60V
• Solar-Modul-Strom max: 0-10A
• Solar-Modul-Leistung (Pmax): 40 - 170Wp
• Empf. Batterie-Mindest-Kapazität Blei: > 40Ah
• Empf. Batterie-Mindest-Kapazität LiFePO: > 30Ah
• Ladestrom Aufbaubatterie max.: 0 - 13,0A
• Ladestrom Starter-Batterie max.: 0-1,0A

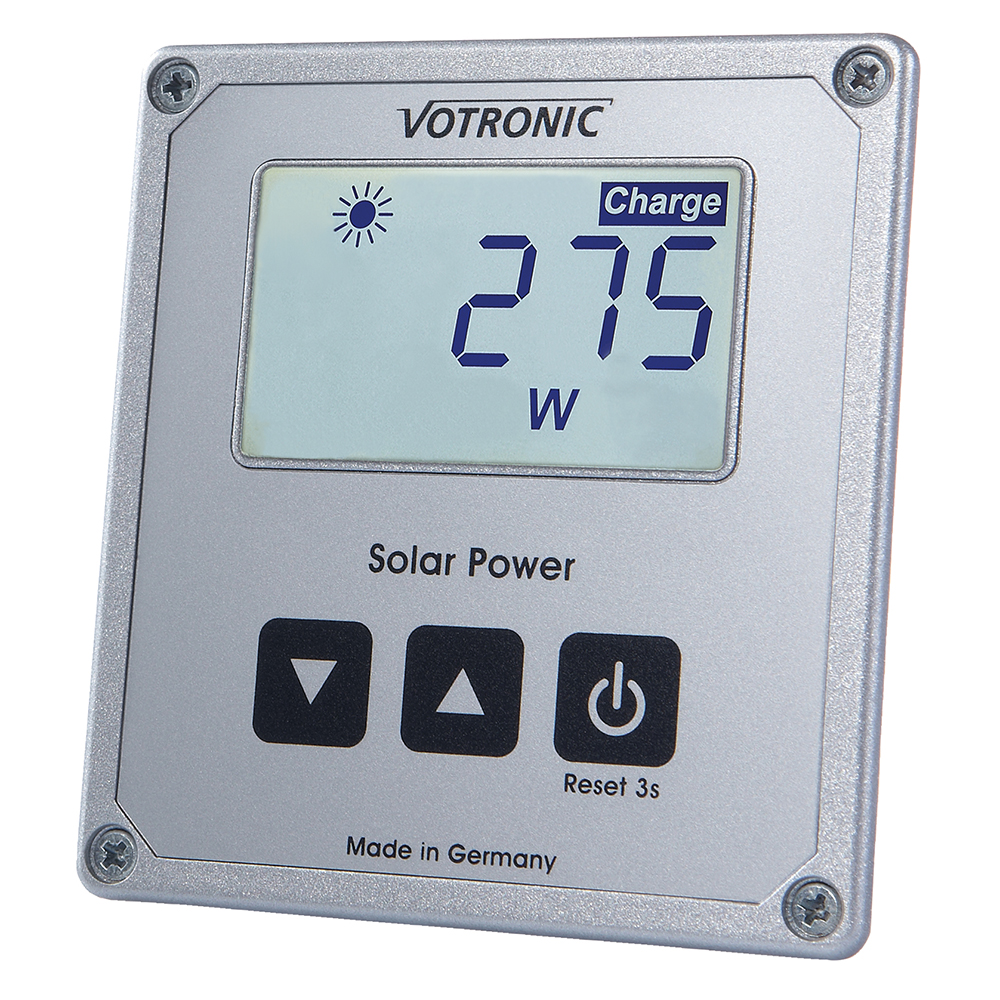

LCD-Solar-Computer S
Übersichtlich und per Tastendruck leicht bedienbar werden die Messwerte zur besseren Kontrolle und Nutzung der Solar-Anlage auf dem Display dargestellt. Dabei ist die aktuelle Solarleistung stets auch als Balkenanzeige dargestellt und ermöglicht so die Kontrolle auf einen Blick. Die Anzeige ist hinterleuchtet (schaltbar) und auch aus größeren Entfernungen sowie bei allen Lichtverhältnissen sehr gut ablesbar.

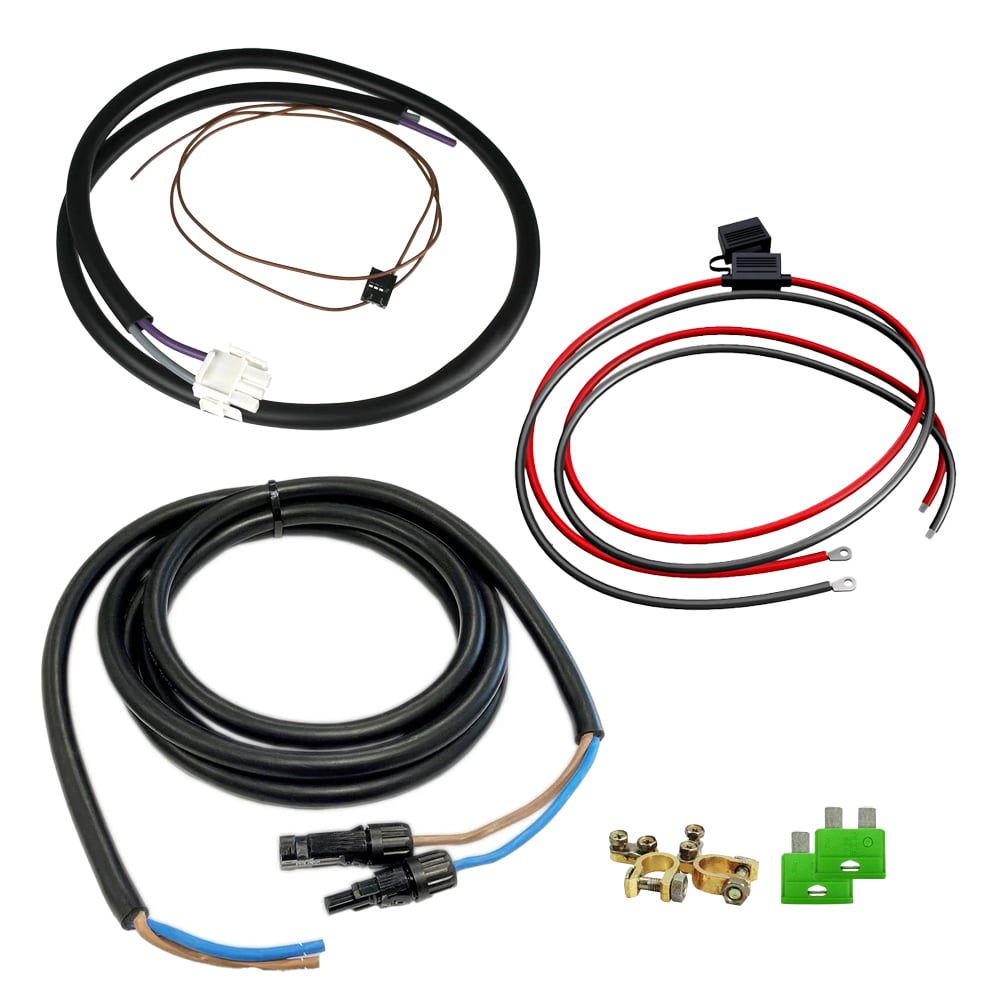

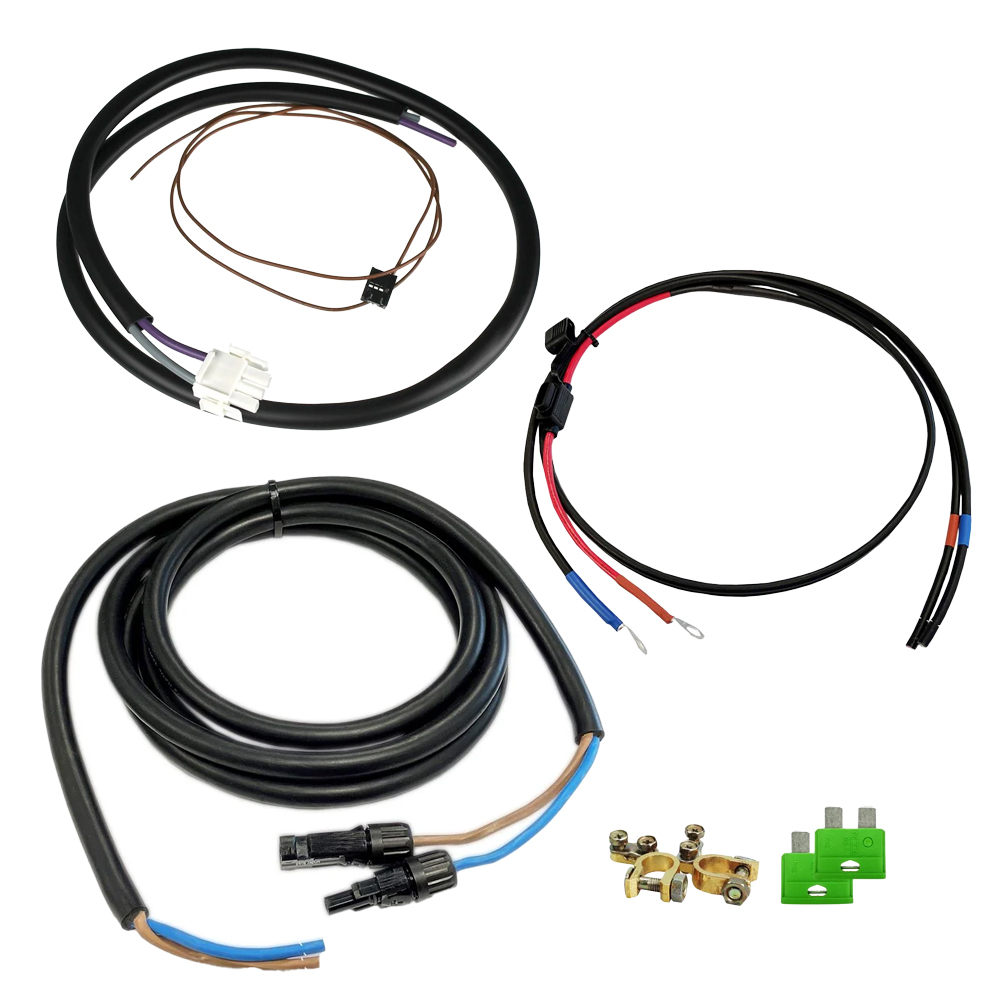

Verkabelungsset
Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen. Das Kabel hat eine Länge von 8m und beherbergt 2 Adern á 6mm²

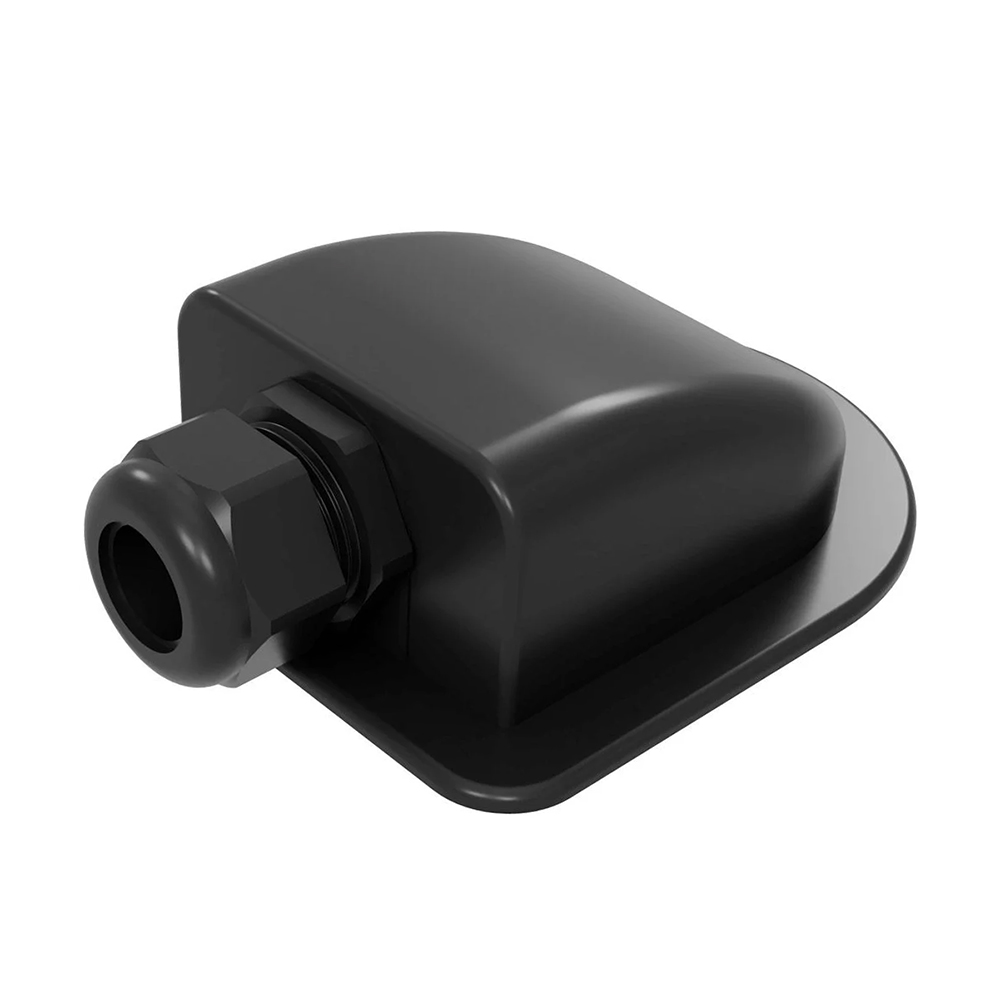

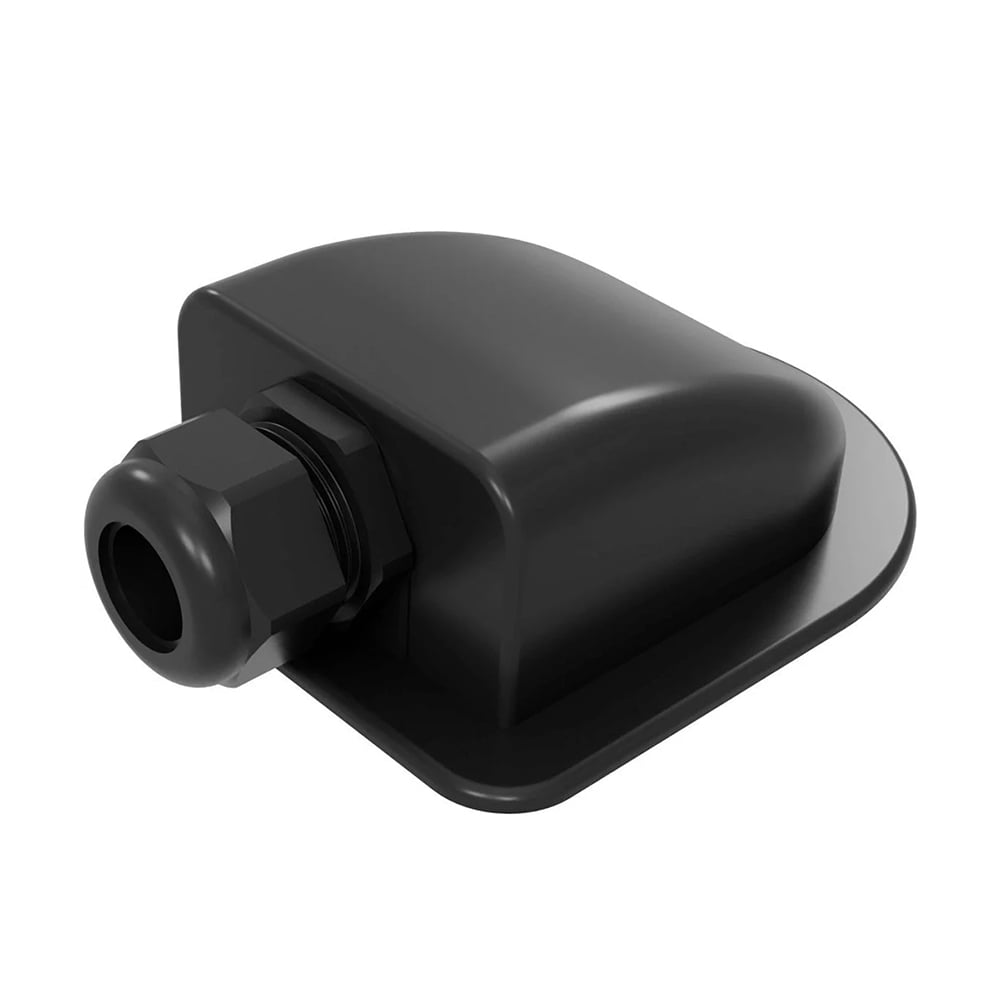

Kabeldurchführung
Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt:
Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung.
Aufgeklebt werden können die Durchführungen mit dem Klebeset, das Sie auch zum Aufkleben der Solar-Montagehalterungen benötigen. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

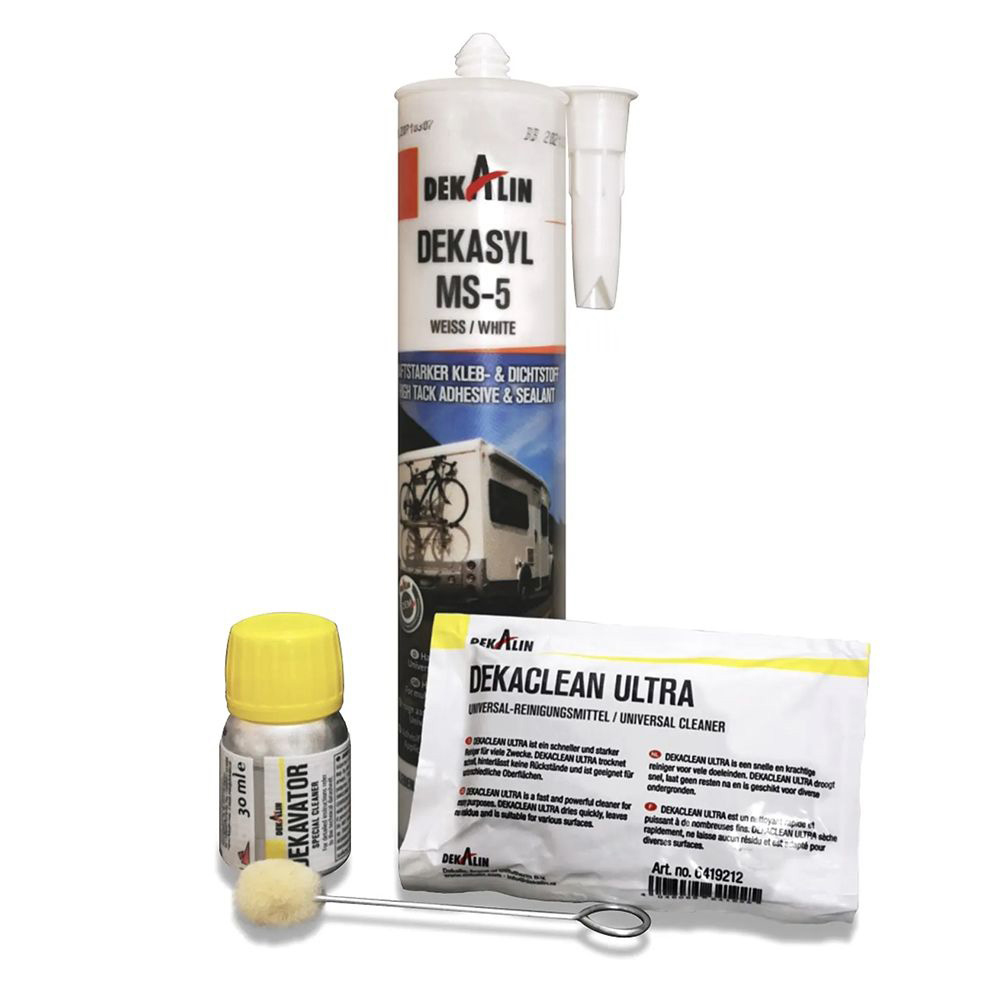

Die Verklebung
Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.


Individuelle Änderungswünsche gern auf Anfrage
Sollten Sie einen anderen Laderegler aus unserem Sortiment wünschen, oder die Kabel eine andere Länge haben sollen, können Sie jederzeit gern mit uns Kontakt aufnehmen. Auch die Farbe der Spoiler und der Dachdurchführung kann von Schwarz auf Weiß gewechselt werden. Eine kurze Angebotsanfrage mit Artikelnummer und Änderungswunsch an unseren Kundenservice genügt. Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.
