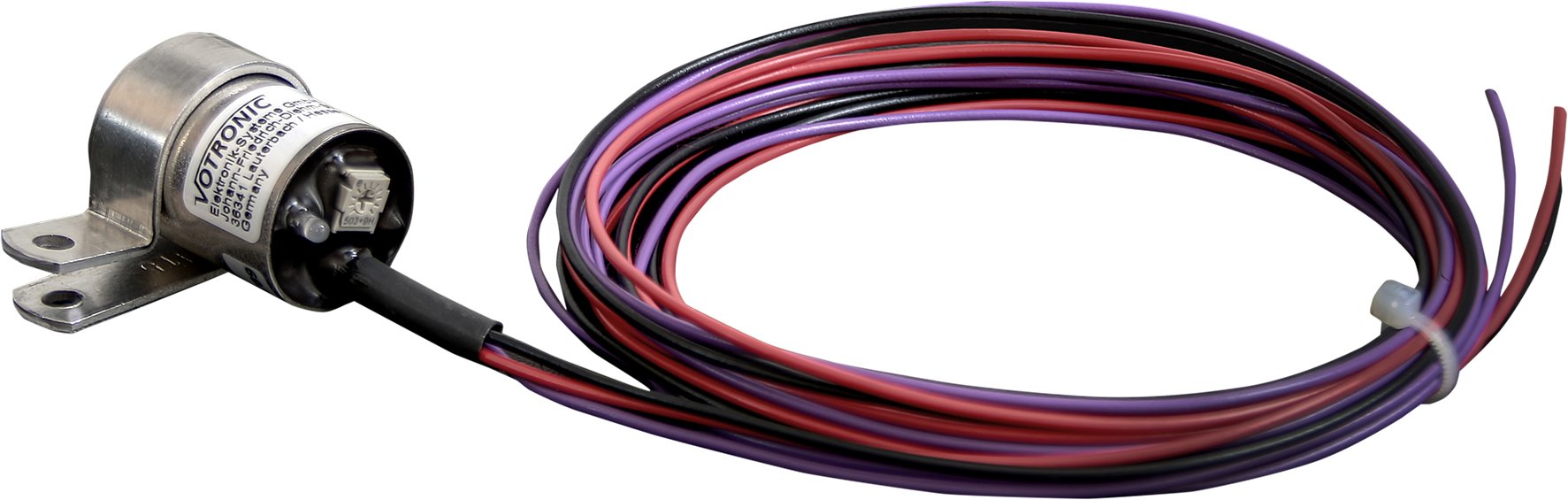

Votronic D+ Simulator PRO 3067 (EURO-6 geeignet)

Der Votronic D+ Simulator Pro

Sollen Verbraucher nur bei laufendem Motor betrieben oder klassisch Bord- und Starterbatterie zu Ladezwecken zusammen geschaltet werden, wird hierfür das D+ Signal der Lichtmaschine zur Ansteuerung benutzt.

Ist dieses nicht zugänglich oder bei neueren Lichtmaschinen nicht vorhanden erzeugt der VOTRONIC D+ Simulator dieses Signal durch Erkennung der Vibrationen des laufenden Motors.Er arbeitet unabhängig vom Ladebetrieb der Lichtmaschine und ist somit besonders für Fahrzeuge geeignet die über ein Lichtmaschinen-Management verfügen, dies können z.B. Fahrzeuge nach Euro-6-Normsein. Mit seiner geringen Stromaufnahme von weniger als 3mA erfüllt er die Anforderungen der DIN EN 13976.

Der VOTRONIC D+ Simulator PRO 3067 bietet folgende Funktionen

• arbeitet vollautomatisch
• Schaltausgang: max. 0,3 A (+ schaltend, überlastungssicher und kurzschlussfest)
• Einschaltverzögerung ca. 4 Sekunden zum Vermeiden von Fehlansteuerungen
• Einstellbare, zusätzliche Spannungsüberwachung
• Einstellbare Abschaltverzögerung
• Anzeige des Gerätestatus über dreifarbige LED
• Geringer Eigenverbrauch
• Für 12 V- und 24 V-Systeme geeignet.

Montage

• Den D+ Simulator mittels Schelle an einer geeigneten Stelle am Motor befestigen
• Die Funktion des Motors darf durch die Montage nicht beeinträchtigt werden.
• Die Fahrzeughersteller-Vorschriften sind zu beachten.
• Die Einbaulage ist beliebig
• Die Schelle im unteren Drittel (gegenüber Anschlussseite) des Gerätes anbringen.
• Festen Sitz des Geräts überprüfen!
• Kabel so verlegen, dass sie keine Teile mit Temperaturen über 100°C berühren können
• Kabel frei von Zugkräften befestigen

Technische Daten

• Systemspannung DC: 12 V / 24 V (Spannungsbereich 10 - 32 V)
• Eigenstromaufnahme Ruhe: < 0,003A
• Eigenstromaufnahme Ausgang aktiv: <0,007A
• Schaltausgang: Plus-Potential, + schaltend, PNP-Ausgang
• Max. Belastbarkeit: 0,3 A, interne Sicherung, selbstrückstellen
• Schaltschwelle Ausgang: 0,3 A, interne Sicherung, selbstrückstellen
• Schaltverzögerung ein: 4 Sekunden
• Schaltverzögerung aus: 10 s...5 min, einstellbar
• Annschluss Betriebsspannung und Steuerausgang:3 x Anschlussleitung 0,75mm², 2m lang, fest montiert
• Geräte Einbaulage: beliebig
• Arbeitstemperaturbereich: -40 ... +105° C
• Schutzart: IP64
• Abmessungen (ohne Anschlussleitungen): 43 x 25 mm, zylindrisch
• Gewicht: 100g

Lieferumfang:

• D+ Simulator Pro 3067
• Befestigungsschelle
• Betriebsanleitung
