Votronic 1440 Solar Data Extender 3n1
Der Votronic Data Extender 3n1
Der Solar Data Extender fasst die Daten von bis zu drei Solarreglern zusammen, so dass diese auf einem einzigen Display angezeigt werden können. Die gewohnte LCD-Anzeige kann weiterhin verwendet werden. Er ist kompatibel zu folgenden Geräten:
- Solar-Laderegler in SR- und MPP-Technologie (ab Serien-Nr. 14Vxx.xxxxx)
- Battery Charger vom Typ VBCS Triple
- LCD-Solar-Computer S (ab Serien-Nr. 15V40.xxxxx)
- LCD-Charge Control S
- VPC Serie mit Solar-Funktion
- Bluetooth Connector S-BC
Montage und Anschluss

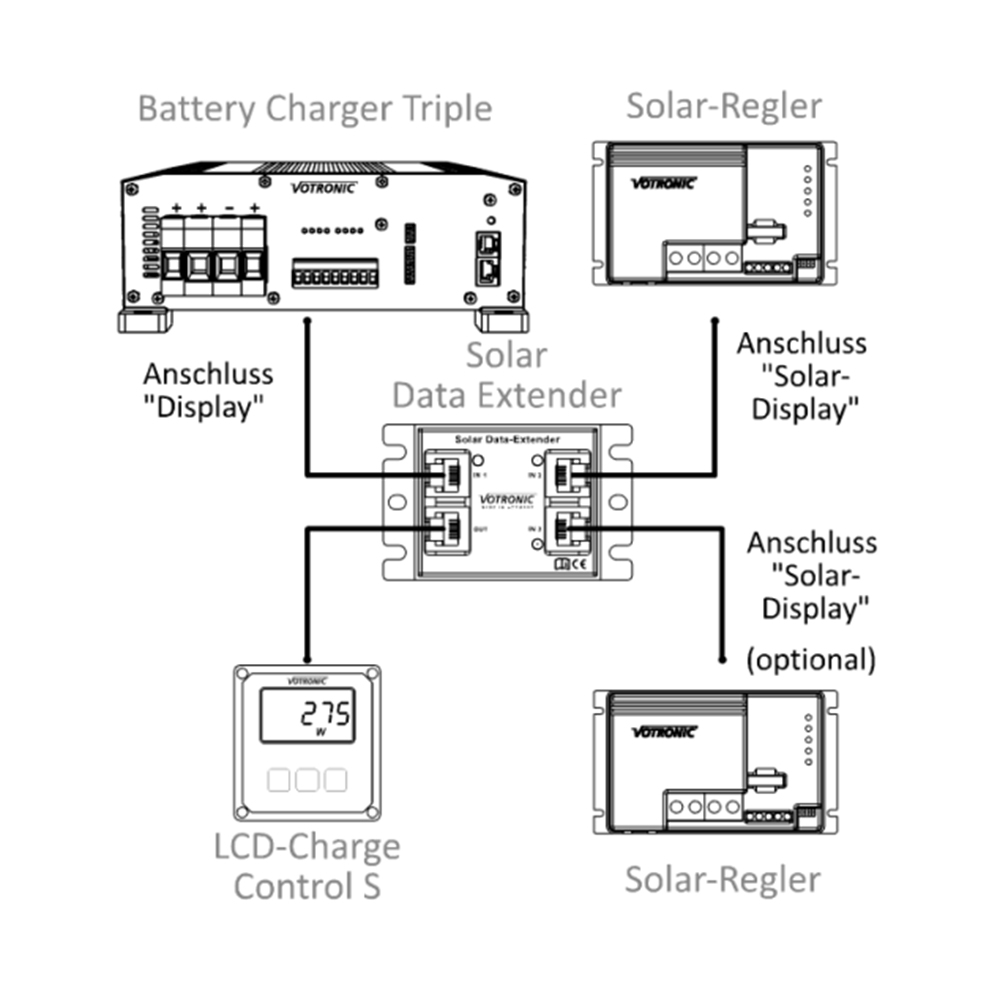

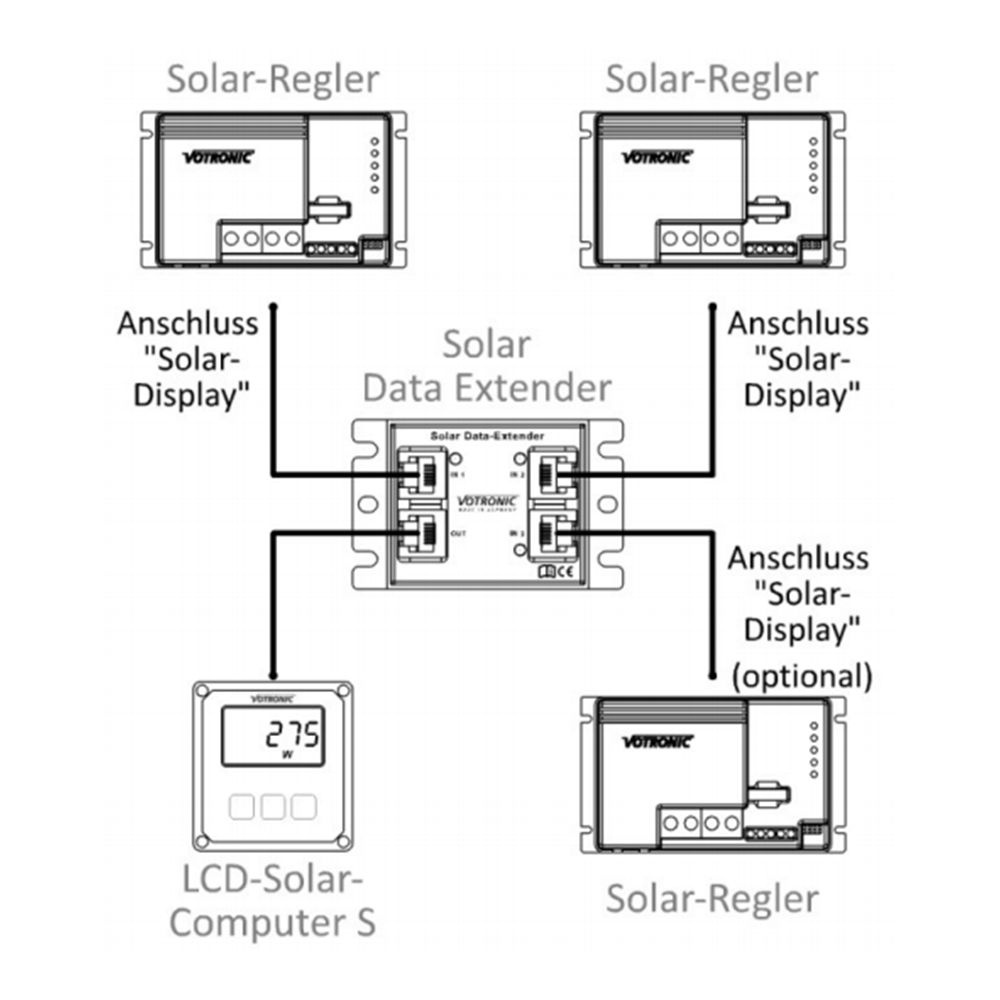

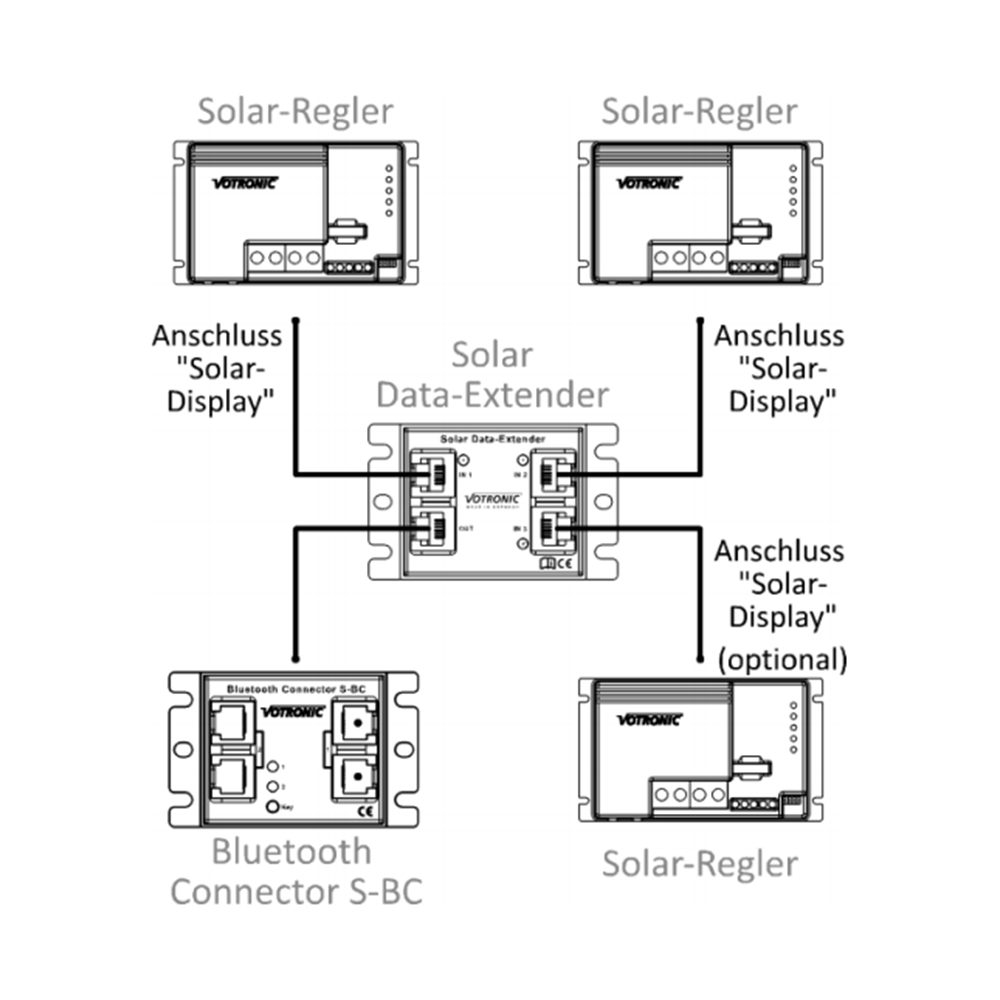

Der Solar Data Extender kann jederzeit nachträglich installiert werden. Er verfügt über drei unabhängige Eingänge (IN1, IN2, IN3). Die Signale werden zusammengefasst über den Ausgang (OUT) bereit gestellt. Dort kann eine Solaranzeige (z.B. LCD-Solar-Computer S) angeschlossen werden.
Er wird mittels der im Lieferumfang enthaltenen Modularkabel zwischen Votronic Solar-Laderegler und der Solaranzeige (z.B. LCD-Solar-Computer S) gesteckt. Der Anschluss IN1 muss immer angeschlossen werden, da über diesen die Spannungsversorgung für das Gerät erfolgt.
Technische Daten
- Nennspannung (Versorgung über angeschlossene Geräte): 12V und 24V
- Betriebsspannungsbereich: 8-32V
- Stromaufnahme im Standby, typisch: 0,7 mA
- Stromaufnahme bei Aktivität, typisch: 10 mA
- Maße (BxHxT): 75 x 47 x 24 mm
- Gewicht: 37 g
- Prüfzeichen: CE
- Umgebungsbedingungen, Luftfeuchtigkeit: max. 95% Raumfeuchte, nicht kondensierend
Lieferumfang:
1x Votronic 1440 Data Extender 3n1
3x Steuerleitung 6-polig 0,5m
1x Bedienungsanleitung
Herstellerinformation
Votronic
VOTRONIC Elektronik-Systeme GmbH
Johann-Friedrich-Diehm-Straße 2
36341 Lauterbach
Germany
Mail: info@votronic.de
Tel.: +49 6641 911730
