Victron Wechselstromsensor 40A einphasig
Demnächst wieder verfügbar
52,60 €*
44,20 €**
- Kunden mit Lieferland Deutschland legen ihre gewünschten Artikel in den Warenkorb
- Im Checkout setzen Sie den Haken in der Box "Steuerfreie Lieferung"
- Ihr Warenkorb lädt neu und bei allen berechtigten Artikeln wird die Steuer auf 0% reduziert
- Kunden aus Österreich melden sich bitte per Mail an info@offgridtec.com bei uns und wir prüfen Ihre Bestellung auf Steuerfreiheit.

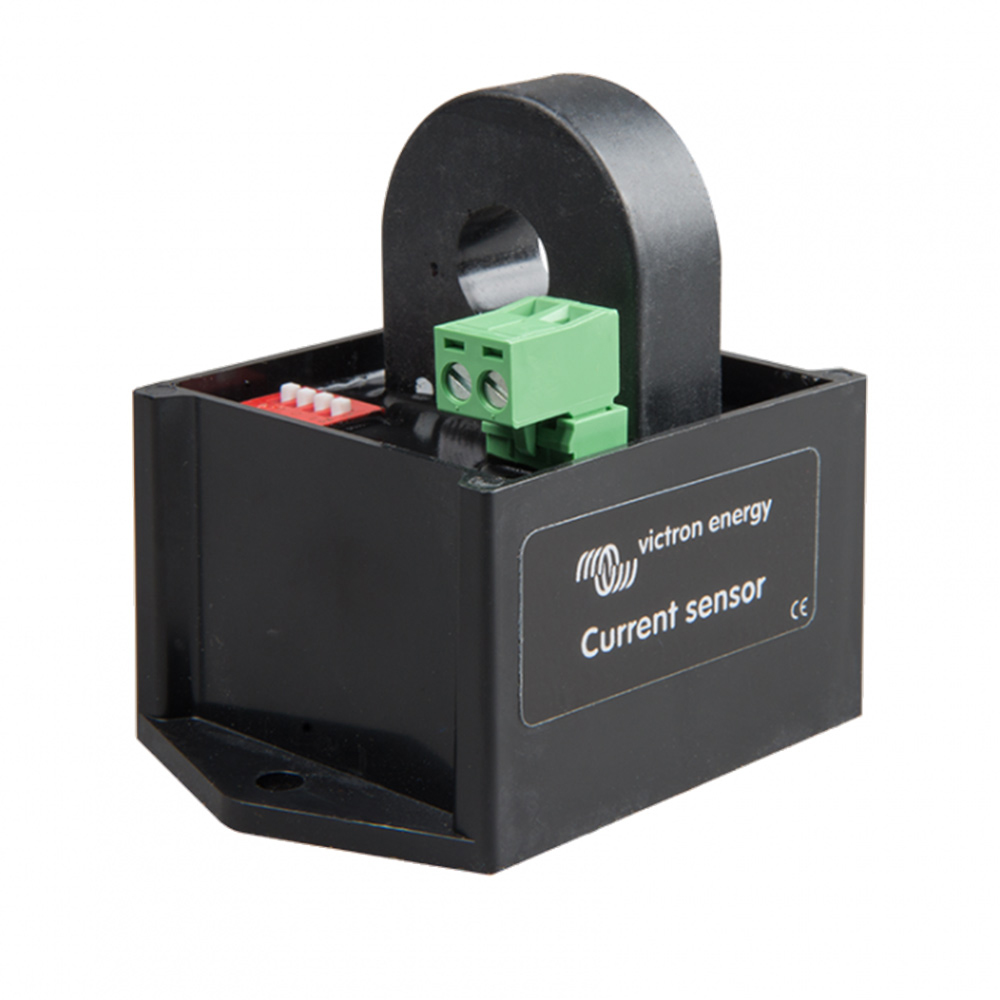

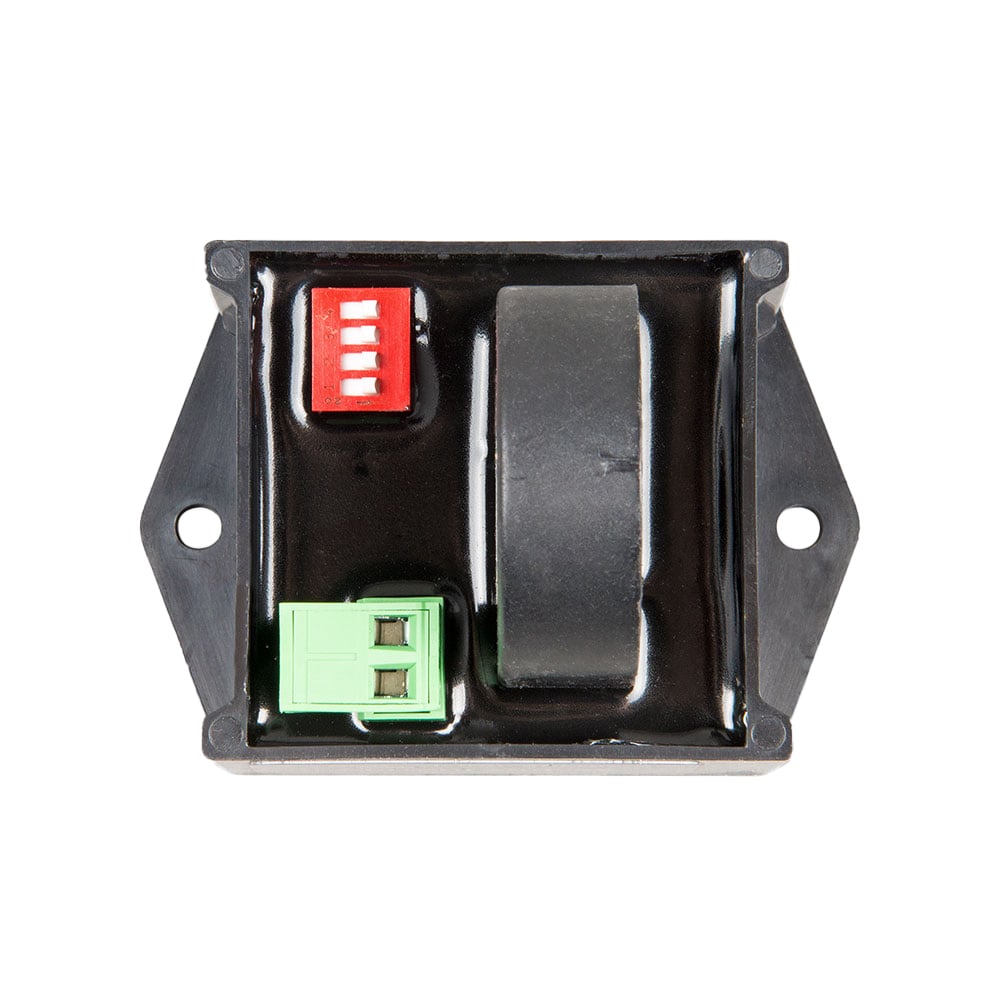

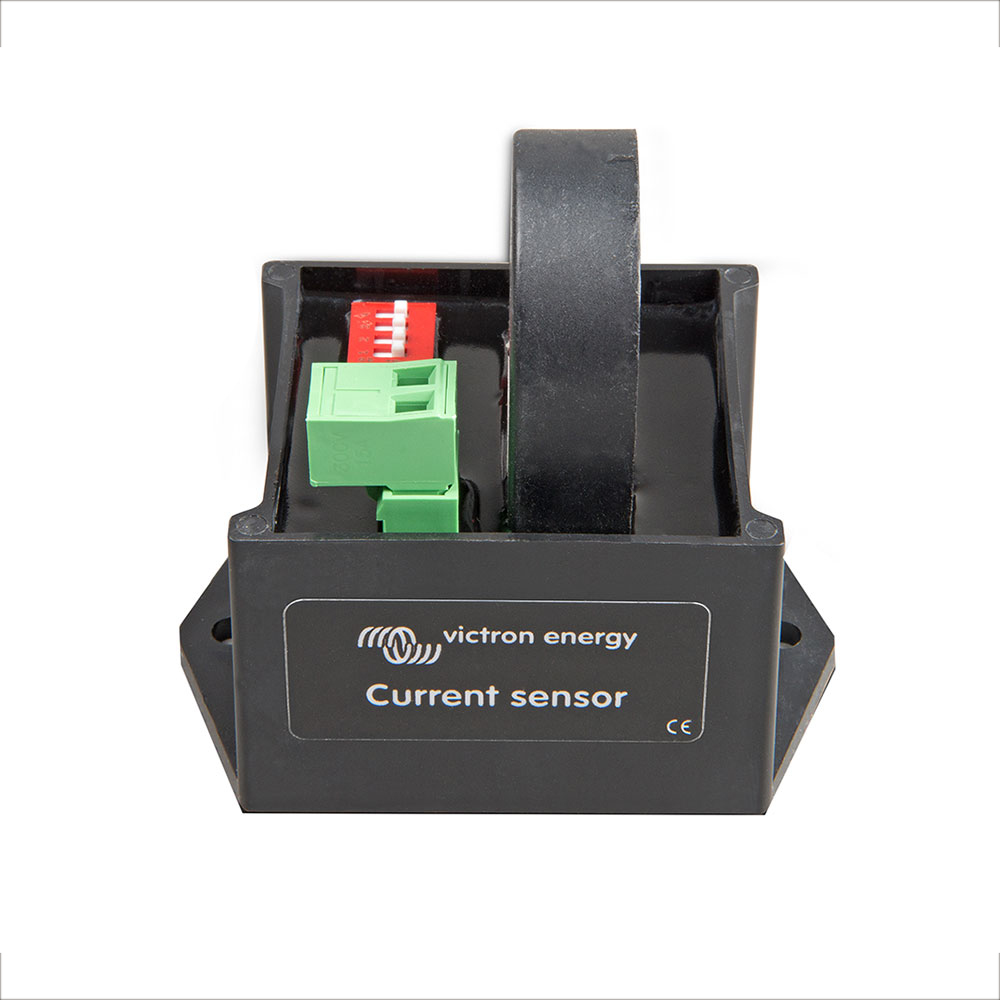

Der Wechselstromsensor von Victron Energy (MPN CSE000100000) ist ein einfacher externer Stromsensor für max. 40A Eingangsstrom. Er dient zum Messen von Wechselstrom, Leistung (VA) und zum Berechnen der Energie (kWh) eines PV-Wechselrichters. Der Sensor wird an den Wechselstromein- oder -ausgang eines Multi oder Quattro angeschlossen. Die Werte können dann angezeigt und von der Farbsteuerung an die VRM-Website oder ein GX-Gerät gesendet werden. Die beiden Messkabel können an den AUX- und / oder Temperaturerfassungseingang eines Multi oder Quattro angeschlossen werden.
Multi und Quattro-Hardwareanforderungen
- Der Multi oder Quattro muss über den neuen Mikroprozessor verfügen: Stellen Sie sicher, dass die auf dem Mikroprozessor angegebene 7-stellige Firmware-Versionsnummer mit 26 oder 27 beginnt
- Der TEMP-Sense-Eingang aller Multi und Quattro ist für den Wechselstromsensor geeignet
- Bei der Multiplus-II-Hardwareversion 0 bis 8 befindet sich der AUX-Eingang am RJ12-Anschluss, Pin 1 und 5. In späteren Versionen ist der AUX-Eingang wieder als normaler Anschluss verfügbar
- Der Multi oder Quattro muss am VE.Bus-Anschluss des Color Control GX angeschlossen sein: Die Anzeige funktioniert nicht, wenn der VE.Can-Anschluss über ein VE.Bus-zu-VE.Can-Schnittstellenkabel angeschlossen wird.
Installation
- Ziehen Sie eines der Wechselstromkable des PV-Wechselrichters durch den Wechselstromsensor
- Schließen Sie den Sensor in derselben Phase an den AUX- oder TEMP-Sensoreingang eines Wechselrichters, Multi oder Quattro an, in der er von diesem Stromsensor gemessen wird
- Konfigurieren Sie den Leistungsbereich mit den DIP-Schaltern. Wählen Sie eine Leistung, die gleich oder höher als die maximal erwartete Leistung ist. Bei einer 4-kW-PV-Installation beträgt die korrekte DIP-Schaltereinstellung bspw. 5kW
- Mehrphaseninstallationen: Fügen Sie für jede Phase des PV-Wechselrichters einen Wechselstromsensor hinzu. Verdrahten Sie es in derselben Phase mit dem Multi
Lieferumfang:
1x Victron Energy Wechselstromsensor 40A (CSE000100000)
