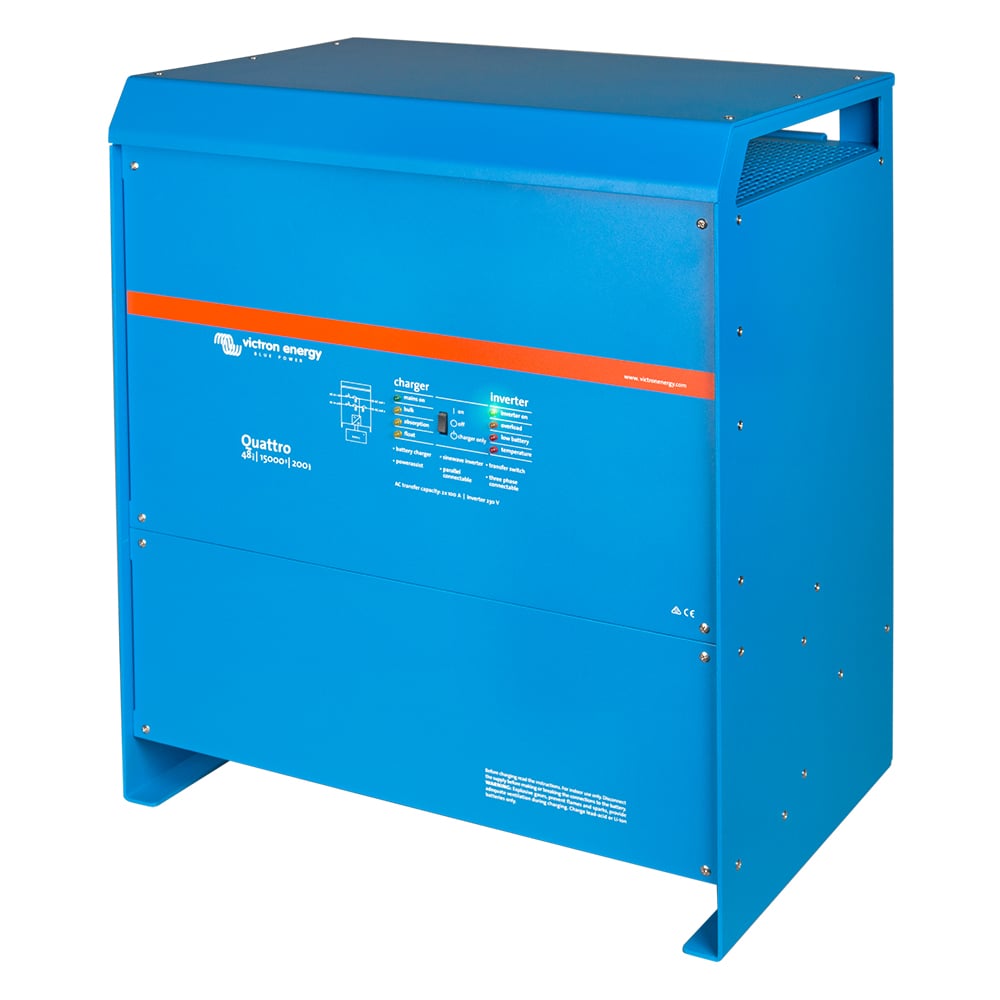

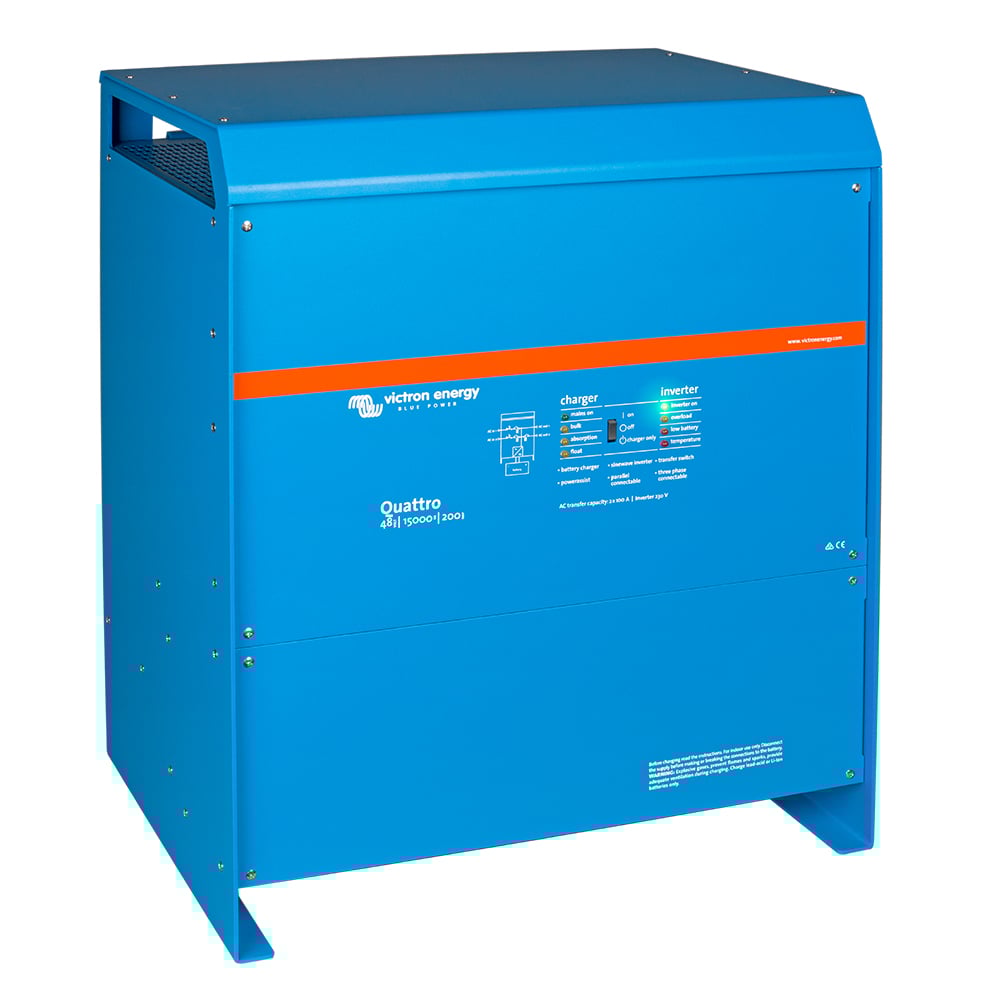

Victron Quattro 48/15000/200-100/100 230V Sinus Wechselrichter Batterieladegerät

Der Victron Quattro 48/15000/200-100/100 230V VE.Bus (MPN: QUA483150000) kombiniert einen hochleistungsfähigen Sinuswechselrichter, ein Batterieladegerät und einen automatischen Umschalter in einem kompakten Gehäuse. Mit zwei Wechselstromeingängen ermöglicht der Quattro den Anschluss zweier unabhängiger Spannungsquellen, während er bei einem Ausfall der externen Stromversorgung sofort die Versorgung der angeschlossenen Geräte übernimmt – ideal für Notstromanwendungen.

Darüber hinaus ermöglicht der Quattro eine praktische Parallelschaltung, sodass bis zu sechs Geräte kombiniert werden können, um eine erhebliche Leistung von bis zu 162 kW zu erreichen. Zusätzliche Funktionen wie die PowerControl- und PowerAssist-Technologien optimieren die Stromversorgung und erweitern die Nutzungsmöglichkeiten von Bordgeneratoren und Landstromanschlüssen.

Highlights des Victron Quattro 48/15000

• 2 AC-Eingänge & 2 AC-Ausgänge
• PowerAssist-Funktion
• Drei Phasen-Betrieb
• PowerControl
• Spaltphasen-Option

Zwei Wechselstromein- und ausgänge

Der Quattro ermöglicht den Anschluss an zwei separate Wechselstromquellen, beispielsweise an das öffentliche Stromnetz und einen Generator oder an zwei Generatoren. Er stellt automatisch die Verbindung zur aktiven Quelle her.

Der Hauptausgang gewährleistet einen unterbrechungsfreien Betrieb. Bei einem Netzausfall oder einer Unterbrechung der Verbindung zum Land- oder Generatorstrom übernimmt der Quattro sofort die Stromversorgung der angeschlossenen Verbraucher. Diese Umschaltung erfolgt in weniger als 20 Millisekunden, sodass ein kontinuierlicher Betrieb von Computern und anderen elektronischen Geräten sichergestellt ist.
Der zweite Ausgang liefert Energie ausschließlich, wenn an einem der Eingänge des Quattro Wechselstrom verfügbar ist. Er eignet sich besonders für Verbraucher, die die Batterie nicht entladen dürfen, wie beispielsweise Wassererhitzer.

Drei-Phasen-Betrieb

Es ist möglich, drei Einheiten in einer Drei-Phasen-Konfiguration zu betreiben. Darüber hinaus können durch die Parallelschaltung von bis zu vier Sätzen aus drei 15 kVA-Einheiten eine Wechselrichterleistung von 144 kW/180 kVA oder ein Ladestrom von 2400 A erreicht werden.

PowerAssist

Mit dieser Funktion erweitert das PowerControl-Prinzip seine Möglichkeiten, da der Quattro eine unzureichende alternative Energiequelle unterstützen kann. Lastspitzen treten häufig nur vorübergehend auf. In solchen Fällen sorgt der Quattro dafür, dass eine unzureichende Netzstrom- oder Generatorleistung umgehend durch Energie aus der Batterie ausgeglichen wird. Wenn die Last reduziert wird, beispielsweise durch das Abschalten von Verbrauchern, kann die dann wieder verfügbare Energie zum Laden der Batterien genutzt werden.

PowerControl

Der Quattro fungiert als leistungsstarkes Batterieladegerät, das bei der Stromaufnahme von Generatoren oder Landstromversorgungen erhebliche Mengen benötigt (16 A pro 5 kVA Quattro bei 230 VAC). An jedem der Wechselstromeingänge kann eine Strombegrenzung eingestellt werden. Der Quattro passt seinen Ladebedarf entsprechend an und verwendet lediglich den verbleibenden Strom, der für angeschlossene Wechselstromverbraucher zur Verfügung steht. Dadurch wird eine Überlastung des Generator- oder Stromnetzanschlusses verhindert.

Intuitive Überwachung und Steuerung

Die Kompatibilität mit der Victron Smart-Feature-App ermöglicht eine benutzerfreundliche Überwachung und Steuerung des Systems von mobilen Geräten aus. Dies gibt Ihnen die Möglichkeit, den Energieverbrauch in Echtzeit zu verfolgen und Anpassungen vorzunehmen, um die Effizienz zu maximieren.

Schutzschlüssel

• Ausgangskurzschluss
• Überlast
• Batteriespannung zu hoch
• Batteriespannung zu niedrig
• Temperatur zu hoch
• 230 VAC am Wechselrichterausgang

Technische Daten

Allgemeines:

• Nominale Batteriespannung: 48V-Batterie
• Eingangsspannungsbereich: 187-250 VAC
• Eingangsfrequenz: 50/60 Hz
• Zusatzausgang: 50A
• Programmierbares Relais: 3x
• Maximale Höhe: 3500m
• Betriebstemperatur: -20°C bis +60°C
• Schutzklasse: IP20
• Luftfeuchtigkeit (nicht kondensierend): max. 95%
• Gewicht: 72kg
• Maße: 572 x 488 x 344 mm

Wechselrichter:

• Spitzenleistung: 25000W
• Eingangsstrom: 350A
• Max. Wirkungsgrad: 96%
• Null-Last Leistung: 110W

Ladegerät:

• Ladespannung - Konstantspannung: 57,6 VDC
• Ladespannung - Ladeerhaltung: 55,2 VDC
• Ladestrom Hausbatterie: 200A
• Ladestrom Starterbatterie: 4A

Lieferumfang

1x Victron Quattro 48/15000/200-100/100 230V VE.Bus
