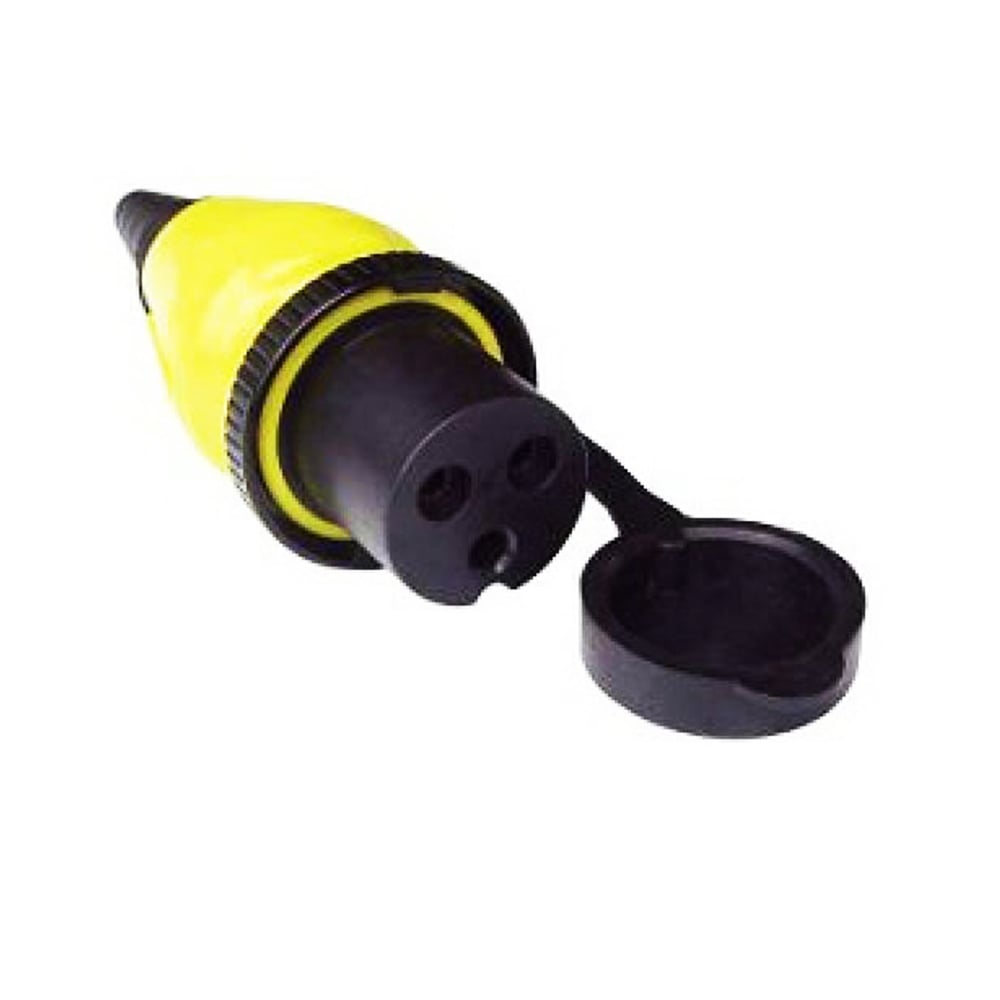

Victron Kupplungsdose 32A/230V (2p/3w) für Einbaugerätestecker
Artikel-Nr.:
8-67-013395
8-67-013395
BLACKWEEKS24
Die demontierbare Kupplungsdose MP32-110 von Victron Energy (MPN SHP303204000) soll verwendet werden mit dem MP32-10 Einbaugerätestecker. Die zu verwendende Kabelgröße ist vom Strom abhängig.
Eigenschaften
- Anschlüsse: 2p + A
- Spannung: 230V
- Max. Strom: 32A / 230V
- Gehäuse: PA 6
- Steckerstifte / Anschlussklemmen: Messing, vernickelt
- Empfohlener Kabelquerschnitt: 4mm²
Sicherheitsvorschriften und -Maßnahmen
- Die elektrische Installation muss während der Installation abgeschaltet sein
- Installieren Sie den Landanschluss gemäß der Installationsanweisung
- Verwenden Sie Kabel mit den entsprechenden Querschnitten
- Anschlüsse und Sicherheitsvorkehrungen müssen den lokalen Vorschriften entsprechend ausgeführt werden
Installationsanweisung
Gehen Sie wie folgt vor, um den Stecker an dem Kabel zu befestigen:
- Schrauben Sie den Stecker los und schieben Sie das Gehäuse auf das Kabel. Die Tülle kann dabei nach Maß abgeschnitten werden.
- Isolieren Sie das Kabel a. Stellen Sie sicher, dass die Kabelenden sauber und nicht korrodiert sind. Schneiden Sie, falls erforderlich, das Kabel zurück, bis sauberer Draht sichtbar ist. Löten Sie die Enden der Kabel nicht!
- Führen Sie die Kabel in die korrekten, farblich kodierten Klemmenöffnungen auf der Rückseite des Einlasses ein. Ziehen Sie die Klemmenschrauben auf ein Drehmoment an. Stellen Sie sicher, dass sich keine Kabelisolierung unter einer Klemme befindet.
- Ziehen Sie die Zugentlastung fest.
- Schieben Sie das Gehäuse über den Stecker. Tragen Sie, falls erforderlich, eine kleine Menge Seife auf das Kabel auf, damit der Kunststoffschutz leicht zu schieben ist. Ziehen Sie die Montageschrauben fest an.
Lieferumfang:
1x Victron Kupplungsdose 32A (SHP303204000)
Hersteller:
Victron Energy
Produkttyp 1:
Stecker
Herstellerinformation
Victron Energy
Victron Energy B.V.
De Paal 35
1351 JG Almere
Netherlands
Mail: sales@victronenergy.com
Tel.: +31 365359700
