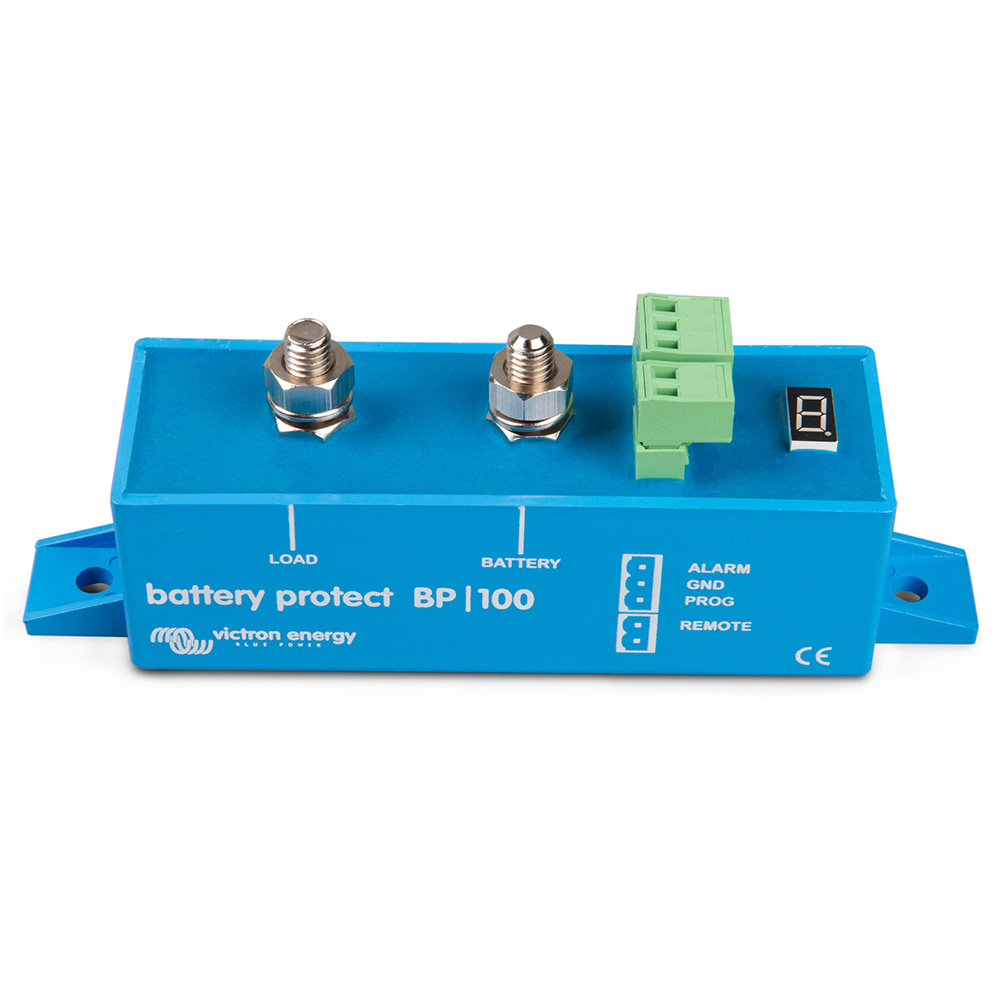

Victron Battery Protect BP-100 12V 24V 100A

Der Victron Battery-Protect BP-100 (MPN BPR000100400) trennt die Batterie von den weniger wichtigen Verbrauchern, bevor sie vollständig entladen wird (wodurch sie beschädigt würde) bzw. bevor sie nicht mehr über ausreichend Energie zum Starten des Motors etc. verfügt. Zusätzlichverfügt die BP Serie über einen Überspannungsschutz, der die Last bei 16V, bzw. 32V Batteriespannung abschaltet und vor schäden bewahrt. Der BP unterstützt AGM, Bleisäure, Gel und Lithium Batterien. Ein Wechselrichter darf auf keinen Fall an den Victron Battery-Protect BP-100 angeschlossen werden!

6 verschiedene Abschaltschwellen einstellbar

Der Batterie-Protect ist sehr flexibel kann auf verschiedene Abschaltspannungen eingestellt werden. Folgende Abschaltschwellen können am Gerät aktiviert werden: 10,5V / 21V, 10V / 20V, 9,5V / 19V, 11,25V / 22,5V, 11,5V / 23V,11,8V 23,6V

Dazu gibt es für die meisten Abschaltschwellen unterschiedliche Widereinschaltschwellen, die man wählen kann. Damit ist dieses Gerät die perfekte Schutzeinrichtung für Ihre Batterie und sorgt so für eine maximale Lebenszeit, denn die meisten Spannungwandler oder Laderegler haben zwar einen Unterspannungschutz, dieser greift jedoch erst bei schon ziemlich niedrigen Werten ein die meistens im Bereich von 10,5V / 21V liegen. Je höher diese Abschaltschwelle liegt, desto länger werden Sie Freude an Ihren Batterien haben, die in der Regel doch ziemlich kostenintensiv sind.

Auswahl der Abschaltschwelle

Je nach Batterietyp gelten verschiedene Mindestbatteriespannungen die eingehalten werden müssen um die Batterie nicht zu beschädigen. Für AGM/Gel Batterien empfehlen wir den Batteryprotect auf 11,5V Abschaltschwelle einzustellen. Für Lithiumbatterien (LifePo4) sind 12,0V Abschaltschwelle empfohlen. Je nach Einsatzzweck der Batterie kann es ggf. notwendig sein diese Grenzen zu verändern. Auch die Hersteller machen unterschiedliche Angaben zu Ihren Batterien. Informieren Sie sich daher immer beim Batteriehersteller welche Abschaltschwelle für Ihre Batterie die Richtige ist!

Wesentliche Produkteigenschaften zusammengefasst

• Für 12V und 24V Batterien mit automatischer Erkennung des Spannungsbereichs der Batteriebank
• 6 unterschiedliche Abschaltspannungen wählbar
• 100A maximaler Dauerstrom
• Einfache Programmierung  und Statusanzeige der Einstellungen über Siebensegmentanzeige
• Extra Modus für Lithium Akkus – in diesem Modus kann der BP durch das VE.Bus BMS gesteuert werden
• sehr niedriger Stromverbrauch
• Explosionsschutz durch integrierte MOSFET Schalter die die Relais ersetzen und damit die Gefahr von Funkenbildung auf Null reduzieren
• integrierter Alarmausgang

Ausgang für verzögerten Alarm

Der Alarm-Ausgang wird dann aktiviert, wenn die Batteriespannung mehr als 12 Sekunden lang unter den voreingestellten Wert zum Abschalten fällt. Das Einschalten des Motors aktiviert daher den Alarm nicht. Der Alarm-Ausgang ist ein kurzschlussgeschützter offener Kollektor-Ausgang, der mit der negativen (Minus-) Schiene verbunden ist. Max. Strom 50 mA. Der Alarm-Ausgang wird normalerweise dazu verwendet, um ein akustisches Signal, eine LED oder ein Relais zu aktivieren.

Lastabschaltungs- und Wiederanschlussverzögerung

Die Last wird 90 Sekunden nach Aktivierung des Alarms abgeschaltet. Steigt die Batteriespannung innerhalb dieses Zeitraums (nachdem zum Beispiel der Motor gestartet wurde) erneut bis auf den Schwellwert zum Anschließen an, wird die Last nicht abgeschaltet.?Die Last wird 30 Sekunden nachdem die Batteriespannung den vorgegebenen Spannungswert zum Wiederanschließen überschritten hat, wieder angeschlossen.

Lieferumfang:
1x Victron BPR000100400 BP-100 Batterieschutz 100A 12V 24V
1x Bedienungsanleitung
