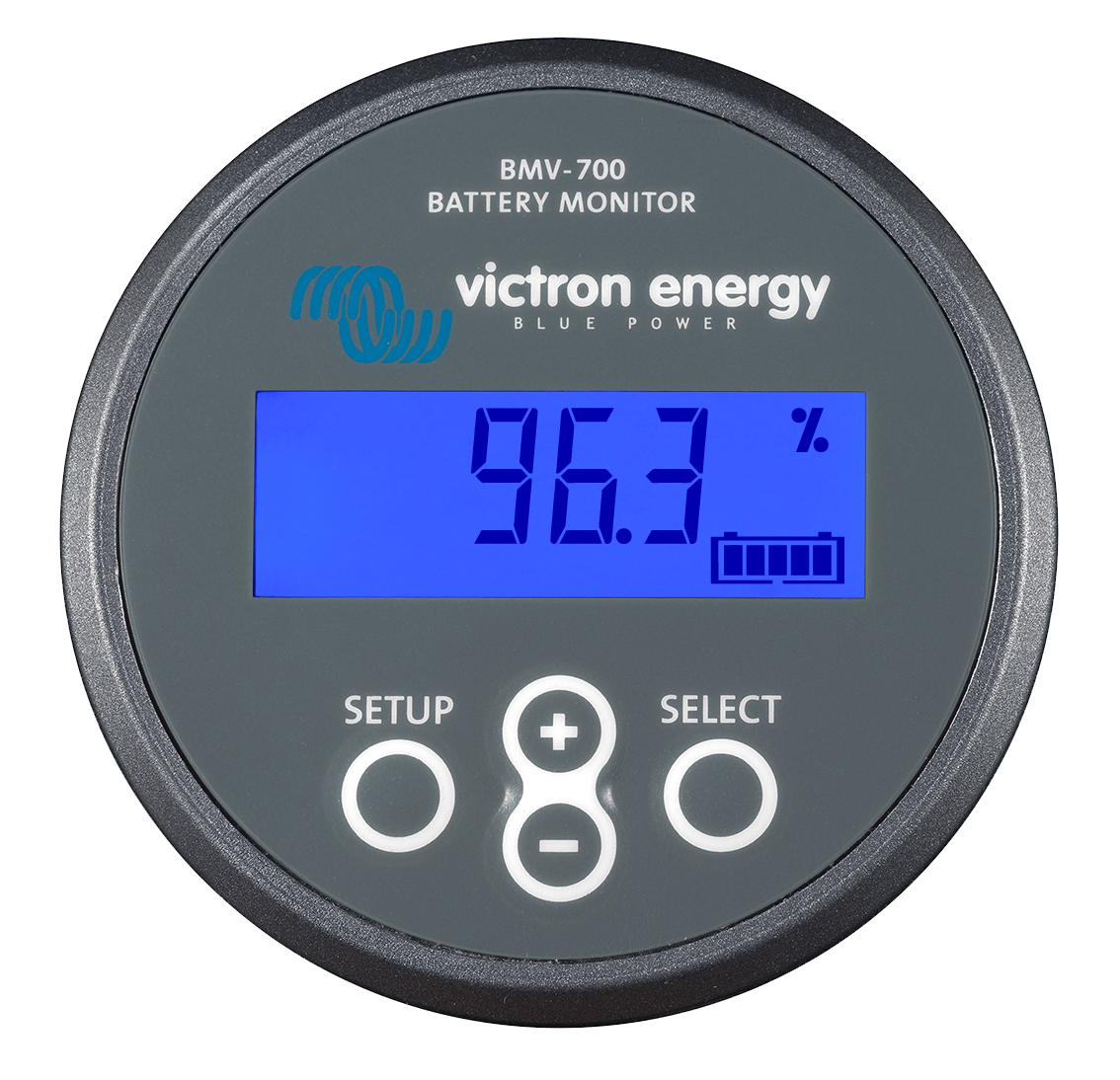

Victron Batterie Monitor BMV-700 9 - 90V DC

BMV 700 Batterie Monitor

Präzise Überwachung
Die wesentliche Aufgabe der Batterieüberwachung ist es, verbrauchte Ampère-Stunden sowie den aktuellen Batterie-Ladezustand zu erfassen. Die Ampère-Stunden werden durch Integration des Stromflusses in die bzw. aus der Batterie ermittelt. Bei konstantem Strom entspricht die Integration der Multiplikation von Strom und Zeit. Z.B. ergibt ein Entladestrom von 10A über 2Std. einen Wert von 20Ah. Victron Batterie-Wächter sind mit leistungsstarken und aufgabengemäß programmierten Mikroprozessoren ausgestattet.

Batterie-"Tankuhr", Restlaufanzeiger und vieles mehr
Die verbleibende Batteriekapazität hängt von den verbrauchten Amperestunden, dem Entladestrom, der
Temperatur und dem Alter der Batterie ab. Es sind komplexe Softwarealgorithmen erforderlich, um all diese
Variablen zu berücksichtigen.
Abgesehen von den grundlegenden Anzeigeoptionen wie Spannung, Strom und verbrauchte
Amperestunden zeigt die BMV-700 Serie auch den Ladezustand, die Restlaufzeit und den Stromverbrauch in
Watt an.

Einfache Installation
Sämtliche elektrischen Anschlüsse werden mit dem Leiterplatten-Steckverbinder am Strom-Shunt
vorgenommen. Der Shunt ist mit dem Wächter über ein Standard RJ12-Telefonkabel verbunden. Im
Lieferumfang enthalten: RJ 12-Kabel (10 m) und Batteriekabel mit Sicherung (2 m); Es werden keine weiteren
Bauteile benötigt.

Außerdem werden eine separate Frontblende für ein quadratisches oder rundes Display; ein Sicherheits-Ring
für eine rückseitige Montage und Schrauben für eine frontseitige Montage mitgeliefert.

Einfaches Programmieren
Ein Schnellinstallationsmenü und ein ausführliches Setup-Menü mit Bildlauf unterstützt den Nutzer, wenn er
die verschiedenen Einstellungen vornimmt. Bitte beachten Sie das Handbuch für weitere Einzelheiten.

Standardfunktionen
- Batteriespannung, Strom, Leistung, verbrauchte Amperestunden und Ladezustand
- Restlaufzeit bei aktueller Entladerate
- Programmierbarer visueller und akustischer Alarm
- Programmierbares Relais, um unwesentliche Lasten abzuschalten oder bei Bedarf einen Generator
einzuschalten.
- Ein 500 Ampere Schnellanschluss-Shunt und ein Anschluss-Set.
- Shunt-Kapazität bis zu 10.000 Ampere auswählbar.
- VE.Direct Kommunikationsanschluss
- Speichert eine große Bandbreite an Verlaufsdaten, anhand derer Nutzungsmuster und Batteriezustand
bewertet werden können.
- Breiter Eingangsspannungsbereich: 9,5 - 95 V
- Hohe Strommessauflösung 10 mA (0,01 A)
- Geringer Stromverbrauch 2,9 Ah pro Monat (4 mA) bei 12 V und 2,2 Ah pro Monat (3 mA) bei 24 V
 Weitere Komponenten sind nicht erforderlich.
- Einfachste Installation: Separate Frontblenden (quadratisch oder rund), Ring für rückwärtige Befestigung bez. Schrauben für Fronteinbau.

Auflösung und Genauigkeit(mit einem 500 A Shunt)
Strom	± 0,01 A
Spannung	± 0,01 V
Amperestunden	± 0,1 Ah
Ladezustand (0-100%)	± 0,1 %
Restlaufzeit	± 1 min
Genauigkeit der Strommessung	± 0,4 %
Genauigkeit der Spannungsmessung	± 0,3 %
Normen
Sicherheit	EN 60335- 1
Emissionen / Immunität	EN 55014- 1 / EN 55014- 2
Automobilbranche	ECE R10-4 / EN 50498
Zubehör
Shunt (mitgeliefert)	500A/50 mV
