Pylontech SC0500-100S-V2 Steuerungseinheit für H48050 Powercube X1 mit 2m Kabelset

Das SC0500-100S-V2 von Pylontech fungiert als zentrale Einheit zur Überwachung und Steuerung der neuesten Generation. Das BMS bildet einen wichtigen Bestandteil des Hochvoltbatteriesystems Powercube X1 und ermöglicht die nahtlose Kommunikation mit kompatiblen Invertern. Als Abschluss des gesamten Systems können neben dem BMS auch weitere 2-10 Batteriemodule  angeschlossen werden, wobei jede Hochvolt-Batterie über eine Kapazität von 2,4 kWh verfügt. Diese werden in Reihe geschalten, um dann mit einer Kontrolleinheit einen Batterieturm zu formen, der eine maximale Kapazität von 24kWh vorweisen kann. Falls davon mehrere Türme parallel geschalten werden sollen, wird pro Turm eine Steuerungseinheit benötigt.

Das langjährig bewährte Kommunikationsprotokoll von Pylontech wird von einer Vielzahl von Wechselrichtern direkt unterstützt. Eine Kompatibilitätsliste für Pylontech mit über 30 Marken und Unternehmen, darunter beispielsweise Victron Energy, Growatt, Solis uvm., finden Sie als Download in unseren Anhängen! (Pylontech Compatibility List)

Die Powercube X1 Steuerungseinheit schützt vor:

• Tiefenentladung und Überladung
• Überspannung bei der Ladung
• zu hohen Strömen bei Ladung und Entladung
• Über- und Untertemperatur
• Kurzschluss- und Verpolung

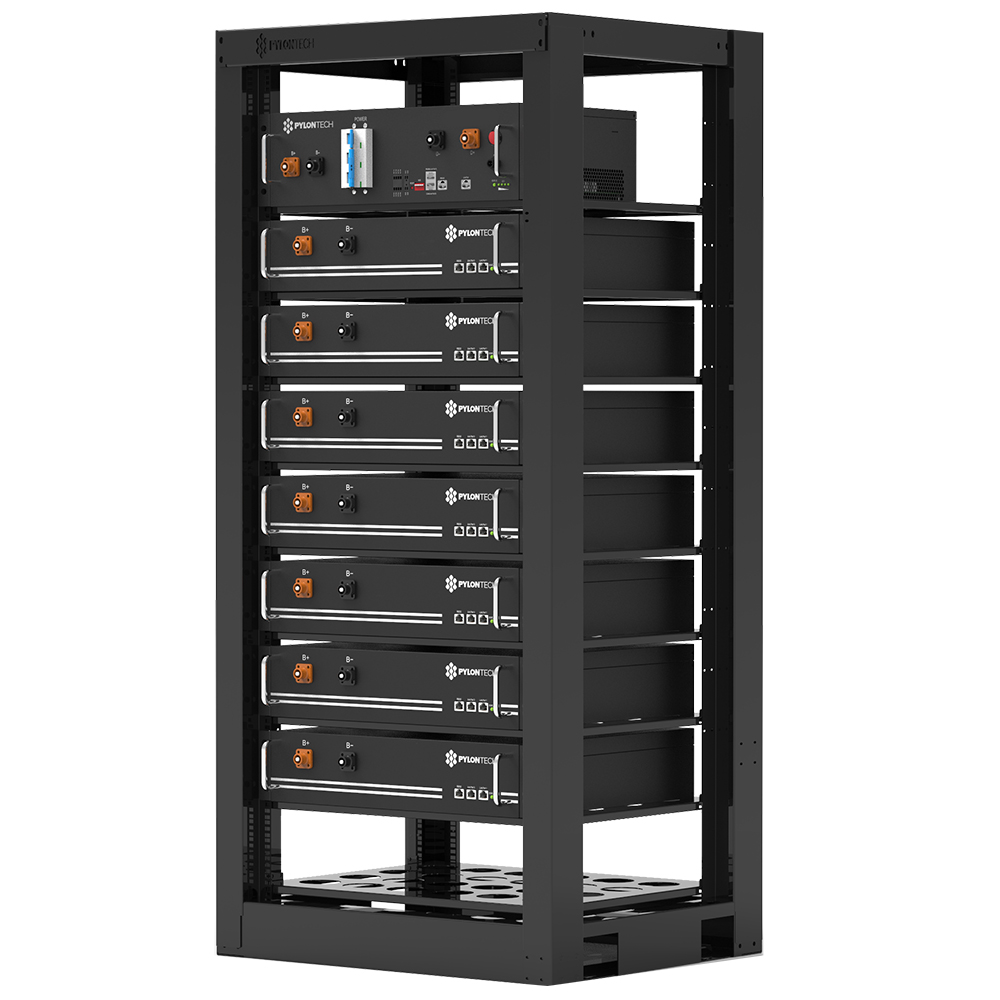

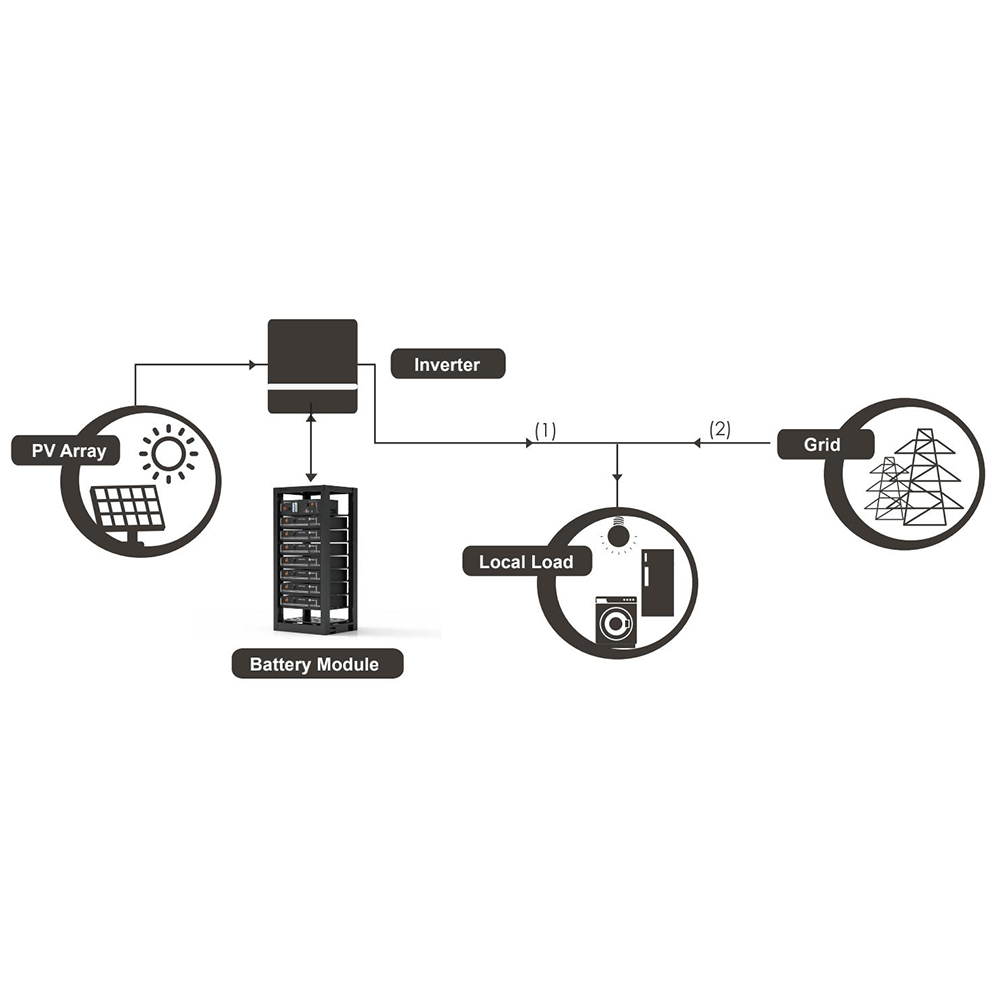

Das Powercube X1 Energiespeichersystem

Die Powercube X1 Serie von Pylontech ist ein Hochspannungsbatteriesystem der neuesten Generation . Das komplette System ist hierbei flexibel einsetzbar und bei Bedarf erweiterbar. Ein Energiesystem kann mit mindestens 2 und bis zu 10 Batteriemodulen errichtet werden. Zum Betrieb wird pro Powecube X1-Turm eine BMS-Steuerungseinheit benötigt. Vorsicht: Der Powercube besitzt keine Softstartschaltung!

Flexibel Erweitern

Das Powercube Batteriesystem von Pylontech bietet eine hohe Flexibilität durch seine erweiterbaren Konfigurationsmöglichkeiten, die von 4,8kWh bis zu 24kWh reichen. Die Installation und Erweiterung des Systems gestaltet sich einfach und unkompliziert durch das modulare Design und die Verwendung von Kabeln.

Überwachungsfunktionen der Steuerungseinheit:

• Betriebsaufzeichnung
• Strom
• Spannung
• Temperatur
• Ladezustand

Technische Daten

• Betriebsspannungsbereich: 60~600V
• Max. Lade-/Entladestrom: 100A
• Schutzart: IP20
• Eigenverbrauch: 8W
• Betriebstemperaturbereich: -20°C - +65°C
• Lagertemperaturbereich: -40°C - +80°C
• Kommunikation: Modbus RTU/CAN
• Abmessungen. 442 x 390 x 132 mm
• Gewicht: 8,5 kg

Lieferumfang:

1x Pylontech SC500-100S-V2 BMS-Steuerungseinheit
1x Kabelsatz Parallelschaltung inkl. Erdung
4x M6 Mutter + Schrauben
1x Handbuch und Zertifikat
