Offgridtec® MobileBlack L 150W Wohnmobil Solaranlage 30A MPPT DUO Laderegler OLP PERC Solarmodul

Die Offgridtec® MobileBlack Serie besticht durch ein ansprechendes optisches Design in edlem schwarz und durch ihre äußerst überzeugende Leistungsparameter. Angefangen bei den OLP Solarmodulen in modernster Schindelbauweise und einem überragenden Zellwirkungsgrad von über 22%, bis hin zum Offgridtec® MPPT Pro Dualladeregler kann man hier wirklich von einer gelungenen Auslese und Produktkomposition aus dem Hause Offgridtec sprechen.

150W MobileBlack L Caravan Komplettsystem

Dieses Komplettsystem enthält alles, was Sie benötigen, um Ihre Akkus mobil aufzuladen. Der im Set enthaltene Dualregler ermöglicht dabei neben dem Aufladen Ihrer Bordbatterie, auch das gleichzeitige Laden der Starterbatterie, da er über einen entsprechenden Nebenladeausgang verfügt. Im Lieferumfang enthalten ist umfangreiches Infomaterial, in welchem der Aufbau und Anschluss Schritt für Schritt erklärt werden – dies betrifft sowohl den technischen Anschluss als auch die Verklebung der Haltespoiler und der Dachdurchführung. Bei eben jener Dachdurchführung handelt es sich wohl um eine der kritischsten Stellen, da hier der Übergang ins Innere des Wohnmobils erfolgt. Die Durchführung ist aus dem gleichen Material wie die Spoiler – die PEG Verschraubung entspricht der Schutzklasse IP68 und ist somit bei korrekter Installation absolut wasserdicht.

Lieferumfang der MobileBlack L 150W Caravan Solaranlage

• 1x Offgridtec® OLP Solarmodul 150W V2 PERC mit Schindeltechnologie - 018480
• 1x Offgridtec ABS Kabeldurchführung 1-fach – schwarz mit wasserdichter PEG-Verschraubung
• 1x Offgridtec 68cm ABS Montage-Profile (1Paar) - zum Befestigen der Solarmodule in schwarz
• 1x Offgridtec 8m 2x6mm H07RNF - Verbindungskabel Solarmodul zu Solarladeregler in Caravan-Ausführung
• 1x Offgridtec 1,5m 10mm² Batterieverbindungskabel mit MIDI-Sicherungshalter - Verbindungskabel Solarladeregler zu Batterie M8 Kabelschuhanschluss
• 1x Offgridtec® 30A MPPT Dual Solarladeregler mit Nebenlade- und AES Schaltausgang

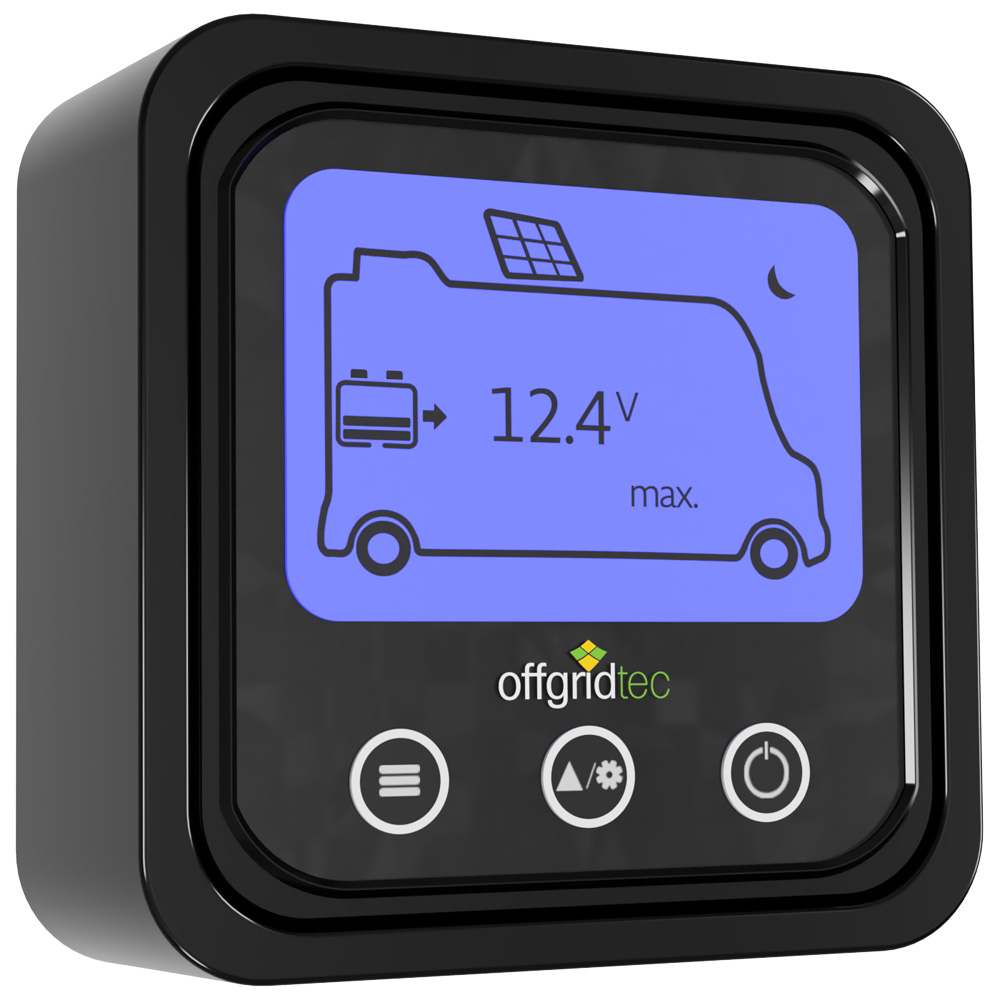

• 1x Fernanzeige / Display für MPPT Pro Duo Laderegler
• 1x Dekalin Klebeset mit Dekasyl MS-5 Polymerklebstoff, Dekavator Haftvermittler, Reinigungstuch und Bedienungsanleitung
• 1x MC-4 Verlängerungskabel 50cm zur Verbindung eines am Modul befindlichen Anschlusskabels mit dem Modulverbindungskabel
• 1x Batterie-Polklemmen Set
• 1x MIDI Sicherung 40A 58V

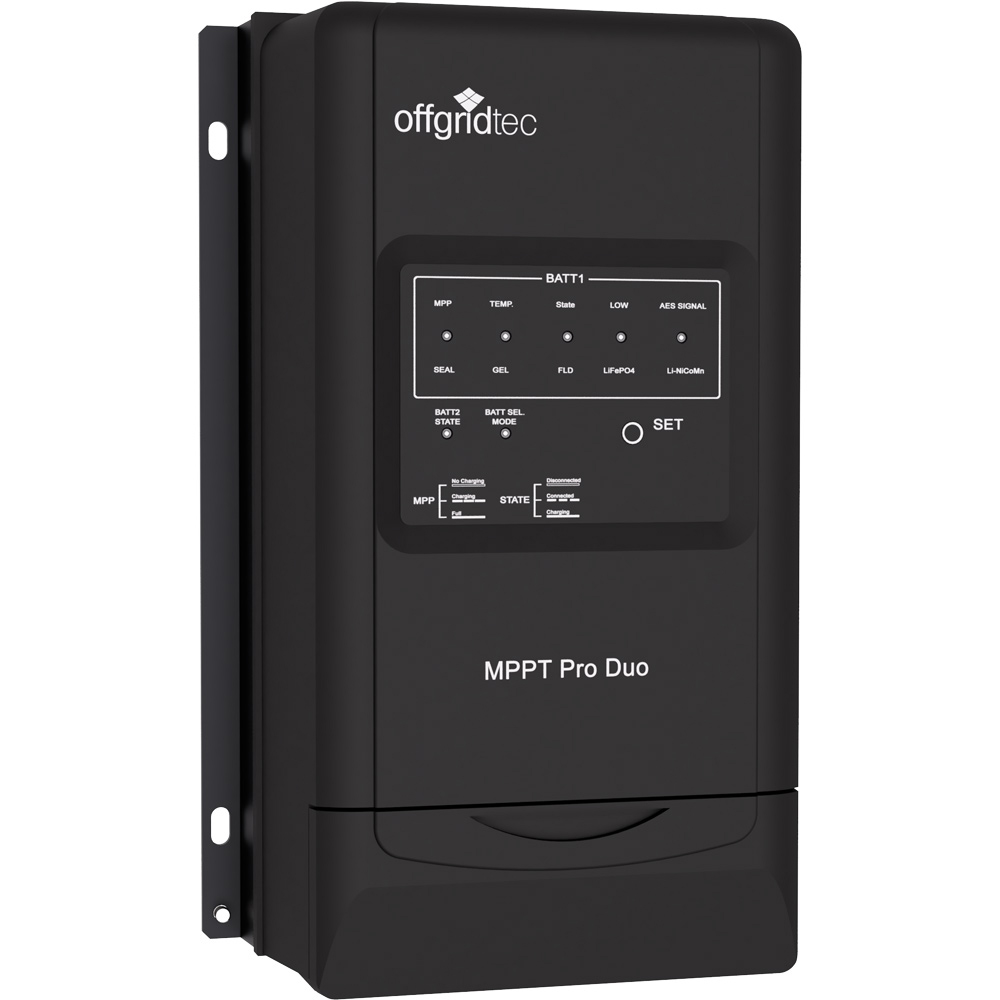

Der Offgridtec® MPPT Pro Duo 30A Solarladeregler

Der MPPT Pro Duoregler kann einen maximalen Ladestrom von 30A verarbeiten. Das bedeutet, dass dieses System theoretisch auf knapp 400W Solarmodulleistung erweiterbar ist - unter Berücksichtigung der Modulauswahl (Erweiterung nur mit baugleichen Panelen) würde bei diesem System jedoch eine Erweiterung um maximal 1 Modul wohl am meisten Sinn machen. Außerdem verfügt das Gerät über einen Nebenladeausgang über welchen die Starterbatterie bei längeren Standzeiten parallel zur Bordbatterie geladen werden kann – ein Feature welches im mobilen zu Hause sicherlich sehr geschätzt wird. Damit in Sachen Effizienz auch vom Optimum gesprochen werden kann, verfügt das Gerät weiterhin über einen AES Schaltausgang – dieser ermöglicht bei überschüssigem Solarstrom, das automatische Umschalten von Kühlschränken mit „AES“ von Gas- auf 12V Betrieb.

• maximaler Ladestrom 30A – 390W Modulleistung theoretisch verwendbar
• 30A Lastausgang für 12V Verbraucher direkt am Laderegler
• die übersichtliche Fernanzeige ermöglicht eine Montage des Reglers an schwer zugänglichen Stellen im Fahrzeug ohne, dass hierdurch Bedienung und Übersicht über die Systemparameter eingeschränkt werden
• AES-Steuersignal für Auto-Kühlschrank, um Energieverschwendung zu vermeiden
• 100V maximale PV Eingangsspannung
• Digitale Stromkreissteuerung des adaptiven dreistufigen Lademodus zur Verbesserung der Batterielebensdauer
• Max Power-Point Tracking Technologie mit ultraschneller Tracking-Geschwindigkeit und einer garantierten Tracking-Effizienz von mindestens 99,5%
• Abmessungen: 24,7cm x 16,5cm x 6,9cm (LxBxH)
• Gewicht: 1,4KG
• Eigenverbrauch: 26mA bei 12V
• Aktiver Temperatur-Ausgleich für eine optimale Ladung und Gewährleistung einer hohen Batterie-Lebensdauer
• Unterstützung aller wichtigen Batterietypen (Bleisäure, AGM, GEL, LiFePo4)
• Max. Wirkungsgrad: 98%

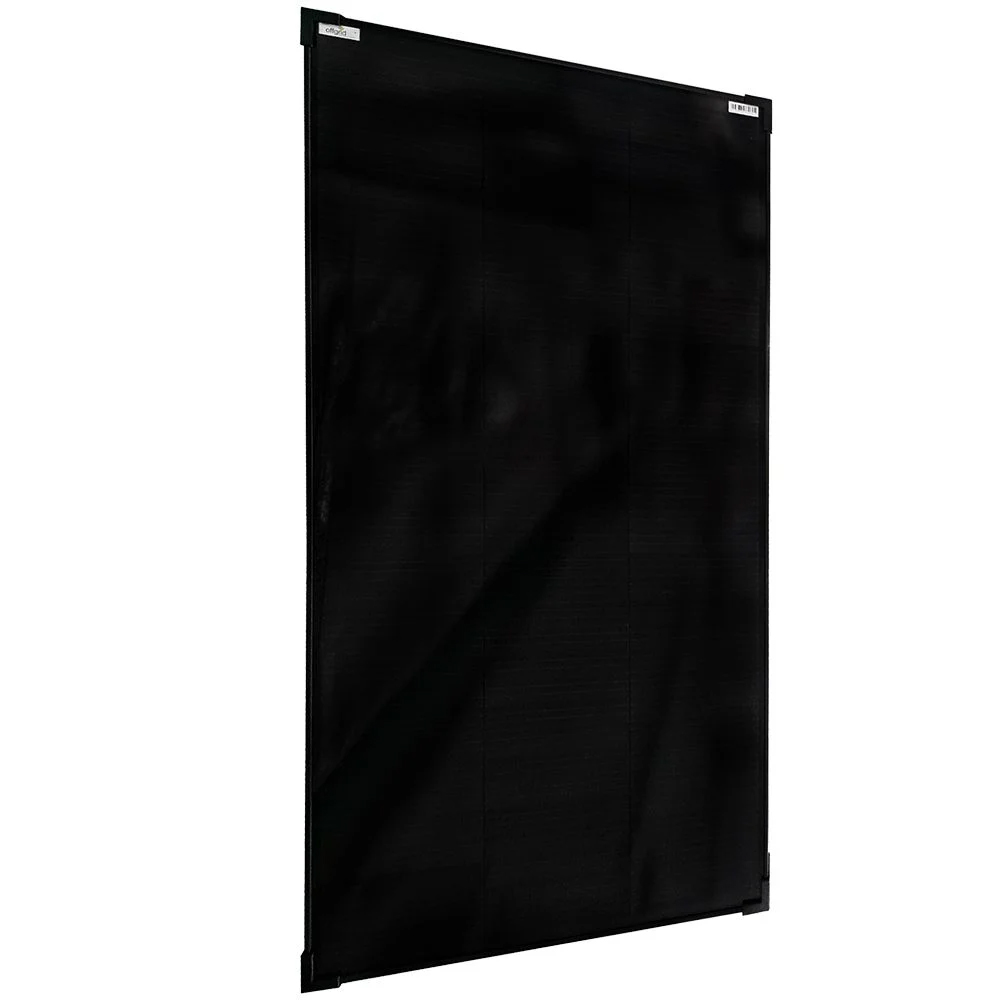

Das 150W V2 OLP Solarmodul mit neuester Schindeltechnologie

Das im System verwendete 150W V2 OLP Solarmodul mit PERC Technologie besticht auf der einen Seite durch sein einzigartiges Moduldesign mit überlappender Wafer Anordnung (Overlapping-Design), als auch durch den hohen Modulwirkungsgrad, welcher dieses Modul für Anwendungen auf Fahrzeugen wegen des begrenzten Platzangebots besonders interessant macht.

• Generatorleistung: 150 Wp
• Modulspannung (Vmp): 19,4 V
• Max. Strom (Imp): 7,74 A
• Leerlaufspannung (Voc): 22,90 V
• Kurzschlussstrom (Isc): 8,20 A
• Max. Systemspannung: 1000V DC
• Zelltyp: Monokristallin PERC
• Leistungstoleranz: +/- 3%
• Betriebstemperatur: -40 bis +85°C
• Zellen pro Modul: 3 x 34
• Zellengröße: 210 x 33,7mm
• Zubehör: XC802 + 0,9m Kabel + MC4
• Abmessungen: 670 x 1195 x 35mm
• Gewicht: 9,8 kg

Das professionelles Solar-Montage-System

Spoileprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkoven Fahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler: L x B x H: 68cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm.

Die Verklebung

Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebe Set ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

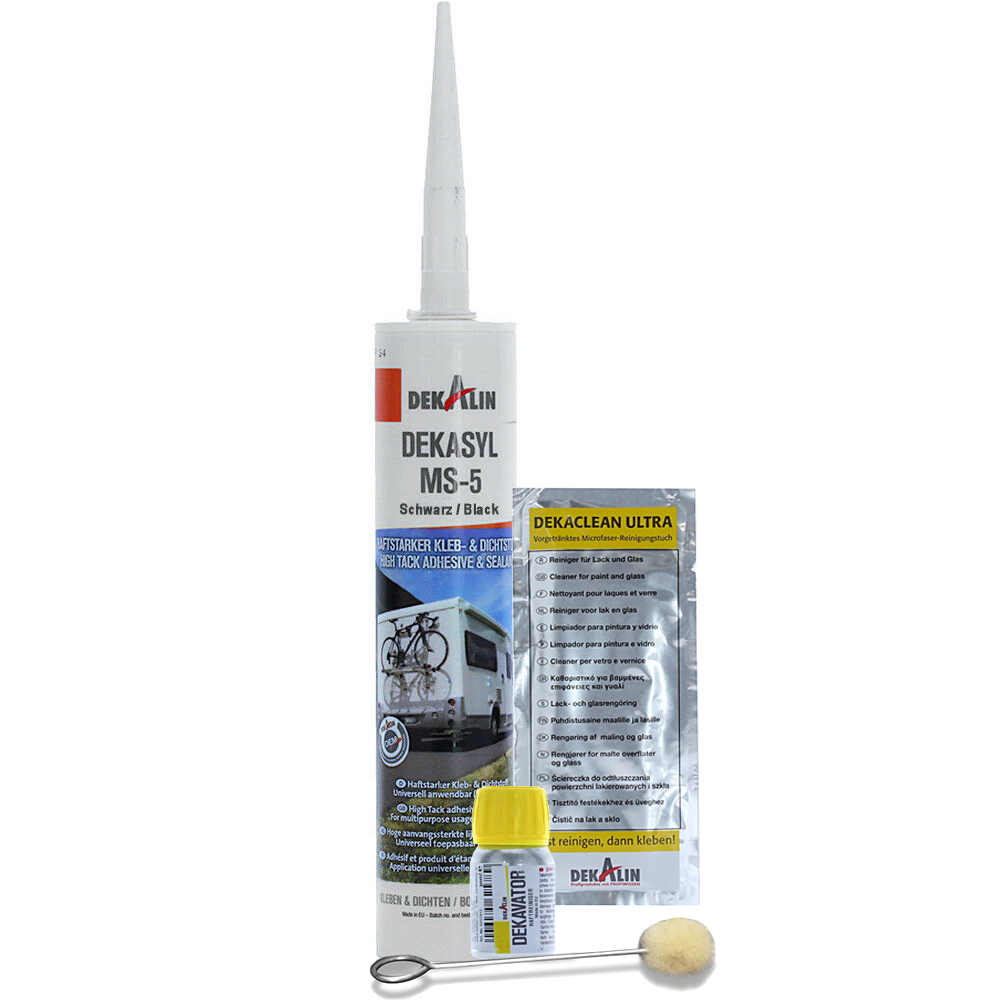

Das Dekalin Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

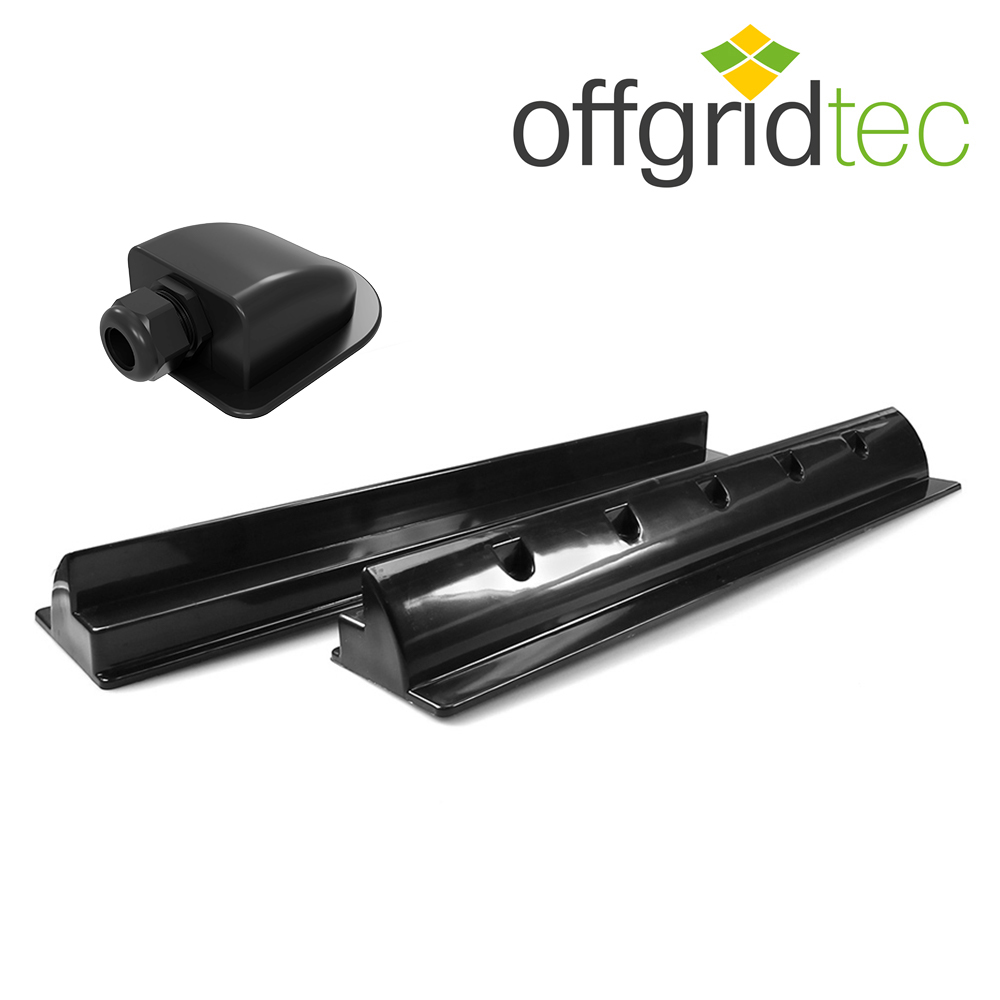

Die ABS-Montageprofile

Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.

Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an der Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt: Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung. Verklebt wird die Durchführungen mit dem Klebe Set, dass Sie auch zum Aufkleben der Solar-Montagehalterungen verwenden. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden

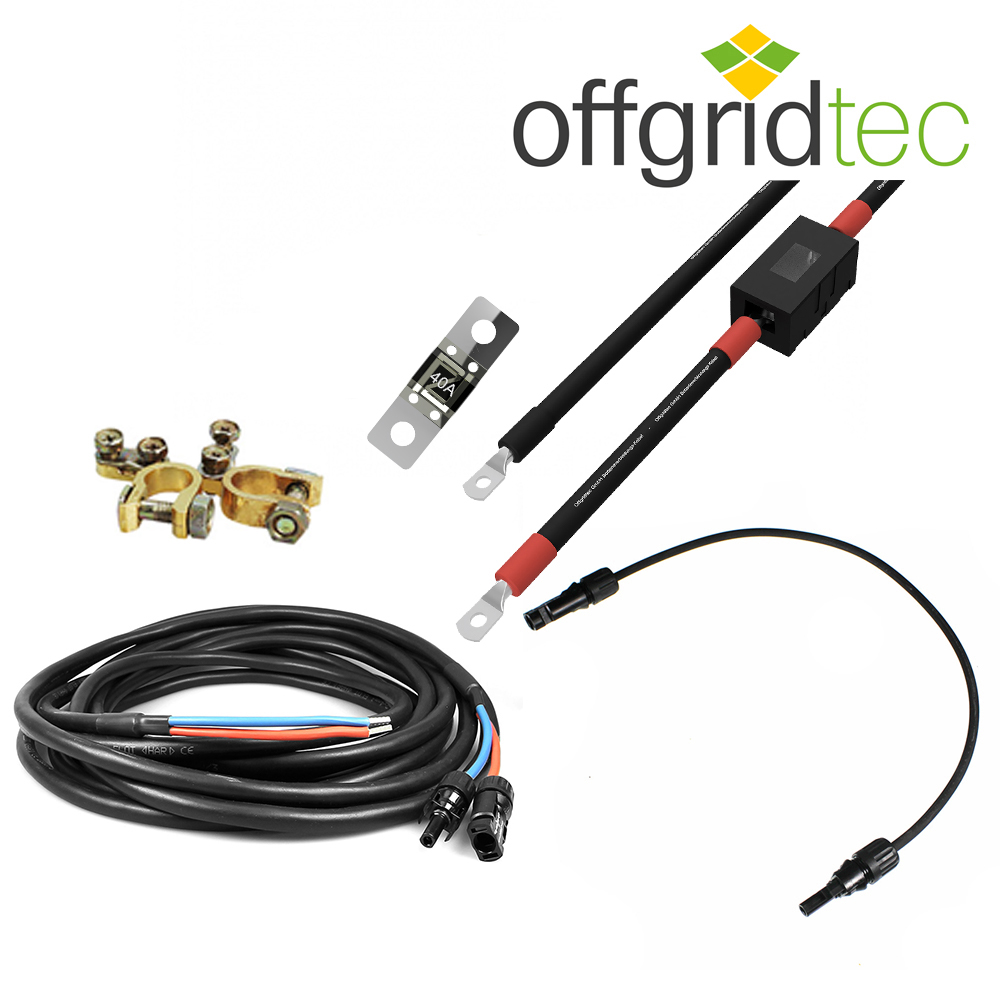

Das Profi-Verkabelungsset

Alle notwendigen Kabel werden Plug & Play ausgeliefert und sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen.

Individuelle Systemanpassung auf Anfrage möglich

Wir sind bemüht jedweden Wunsch unserer Kunden bestmöglich umzusetzen. Bei den individuellen Anforderungen an eine Solaranlage ist das selbstverständlich nicht immer zu 100% möglich. Sollten Sie daher Anpassungen an einem unserer Systeme wünschen senden Sie uns einfach eine Mail an info@offgridtec.com - teilen Sie uns einfach kurz mit, auf welches System sich Ihre Anfrage bezieht, welche Änderung Sie gerne hätten (bspw. Zusatzmodul, Farbe Spoiler, Kleber oder Durchführung, anderer Laderegler usw.) und Sie erhalten alsbald möglich ein entsprechendes Angebot von unserem Vertriebsteam. Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.

Lieferumfang:

1x Offgridtec 4-01-012877 Offgridtec® MobileBlack L 150W 12V MPPT Caravan Solaranlage
