Offgridtec® Autark M-Master 200W Solaranlage - 1000W AC Leistung 122Ah AGM Akku

Die Autark M-Master ist das mittelgroße Komplettsystem der Autark Familie und eignet sich dank seinem MONO 100W V2 23V - Solarmodul für eine Vielzahl von Anwendungsbereichen. Der erzeugte Strom wird in der zyklenfesten 122Ah AGM Batterie gespeichert – der hochwertige Laderegler mit integriertem Display gibt Ihnen Auskunft über den Ladezustand der Batterie während Ihre 230V Verbraucher am Sinusspannungswandler betrieben werden können. Geliefert wird das Ganze selbstverständlich inklusive Profi Verbindungskabelkit – zusammenstecken und loslegen. Das System eignet sich für eine ganze Bandbreite von Anwendungen – angefangen bei 12V Beleuchtung, über das Laden von Laptop-, Handy- und Kamera-Akkus und anderen Kleinverbrauchern, bis hin zu 230V Haushaltsgeräten mit einer maximalen Dauerleistung von 1000W (15min)

Eigenschaften der Autark M-Master

• Im Bedarfsfall modulseitig erweiterbar um 2 x 100W mit geringem Installationsaufwand
• Durchschnittlicher Tagesertrag zwischen März und Oktober: ca. 800Wh (ca. 66Ah)
• Plug & Play Anschlussfertiges System – zusammenstecken und loslegen
• Ermöglicht den Betrieb von 12V und 230V Verbrauchern, sowie 5V USB Abnehmern
• USB Lademöglichkeit direkt am Laderegler (max. 2,4A)
• Gut ablesbares LCD Display informiert über sämtliche Betriebsparameter
• Flexible Montagemöglichkeit dank 8m Anschlusskabel von Modul zu Regler
• Umfangreiche Elektronische Schutzfunktionen, wie Überlastschutz, Übertemperaturschutz, Unterspannungsabschaltung, Kurzschlussschutz, Verpolung usw.
• RS485 Kommunikationsport am Spannungswandler bietet umfangreiche Konfigurationsmöglichkeiten per PC (Interface Kabel RS485 zu USB im Lieferumfang enthalten)
• Laderegler ermöglicht Temperaturkompensierte Ladung – Temperatursensor im Lieferumfang enthalten
• Konfigurierbarer 12V Lastausgang am Laderegler für Verbraucher bis max. 30A – geeignet z.B. für Lichtsteuerung

Anwendungsbereiche

Dieses Komplettsystem lässt sich vielfältig einsetzen. Ob als Stationäres System auf der Berghütte oder im Schrebergarten – das dauerhafte Betreiben kleiner Kühlboxen und Kühlschränke, sowie das Aufladen von Handy und Laptop gelingt mit diesem System leicht. Auch die Installation auf dem Wohnmobil ist denkbar – entsprechende Halterungen und Klebesets für die Befestigung führen wir ebenfalls.

Umfangreiche Anschlussmöglichkeiten

• 220/230V AC 50/60HZ 1500W (15min – 1000W / dauerhaft - 800W / Spitzenleistung - 1600W) Schukosteckdose am Sinusspannungswandler
• 12V Verbraucherausgang mit 30A Leistung direkt am Laderegler
• 2 x USB Ladeport am Laderegler mit max. 2.4A (insgesamt)
• 1 x USB Ladeport am Spannungswandler mit max. 1A Leistung

Teileliste – das ist drin

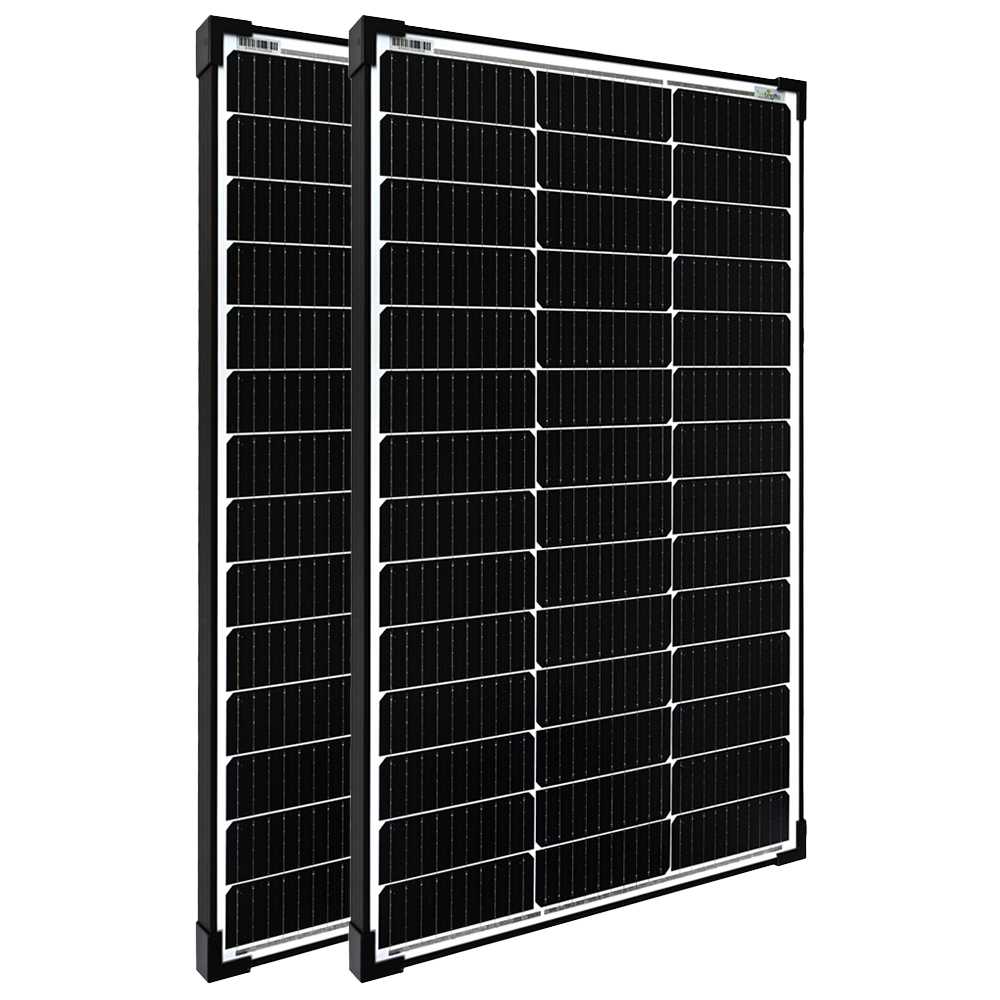

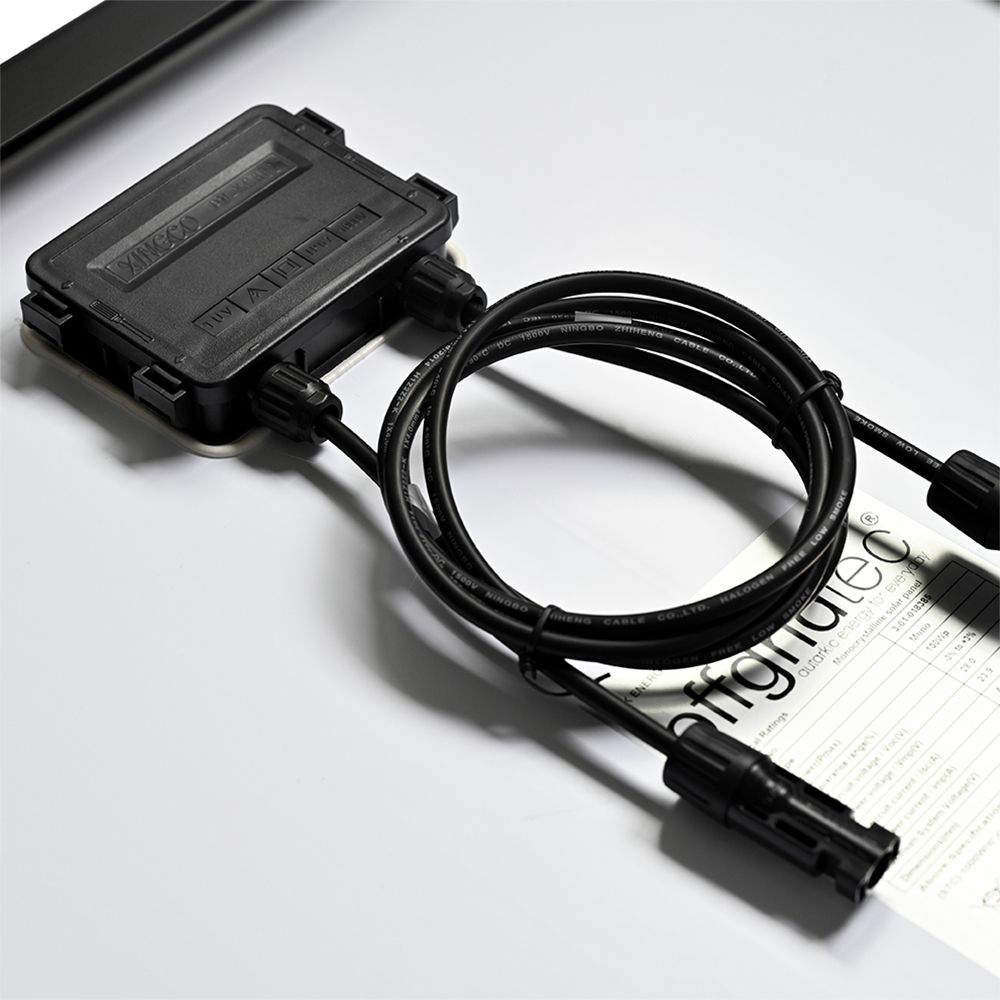

• 2 x Offgridtec MONO 100W V2 Solarpanel 23V Black Frame

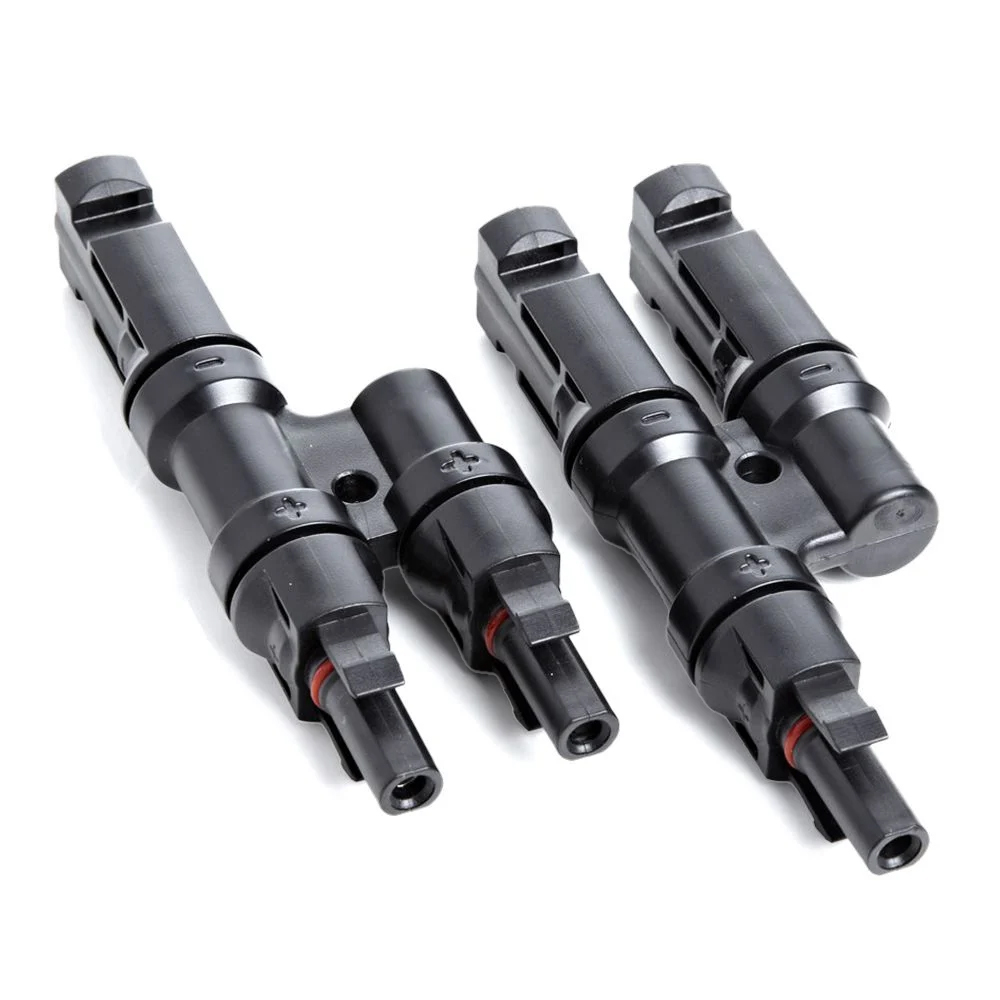

• 1 x Paar Solarsteckverbinder kompatible Abzweigbuchsen zum Parallelschalten der beiden Solarmodule

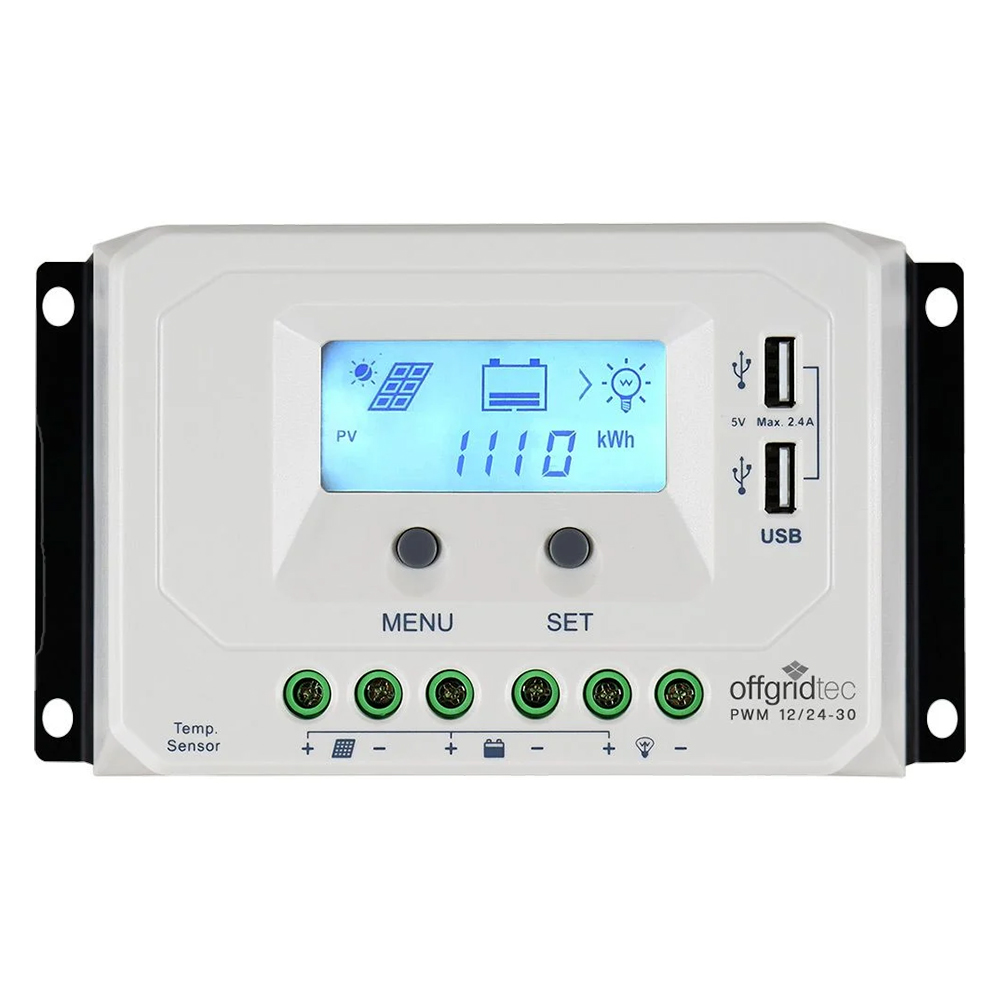

• 1 x 30A PWM Laderegler mit übersichtlichem LCD Display und USB Lademöglichkeit – das Gerät verfügt außerdem über einen 30A Lastausgang und lässt sich einfach bedienen – alle wichtigen Parameter lassen sich am Display ablesen

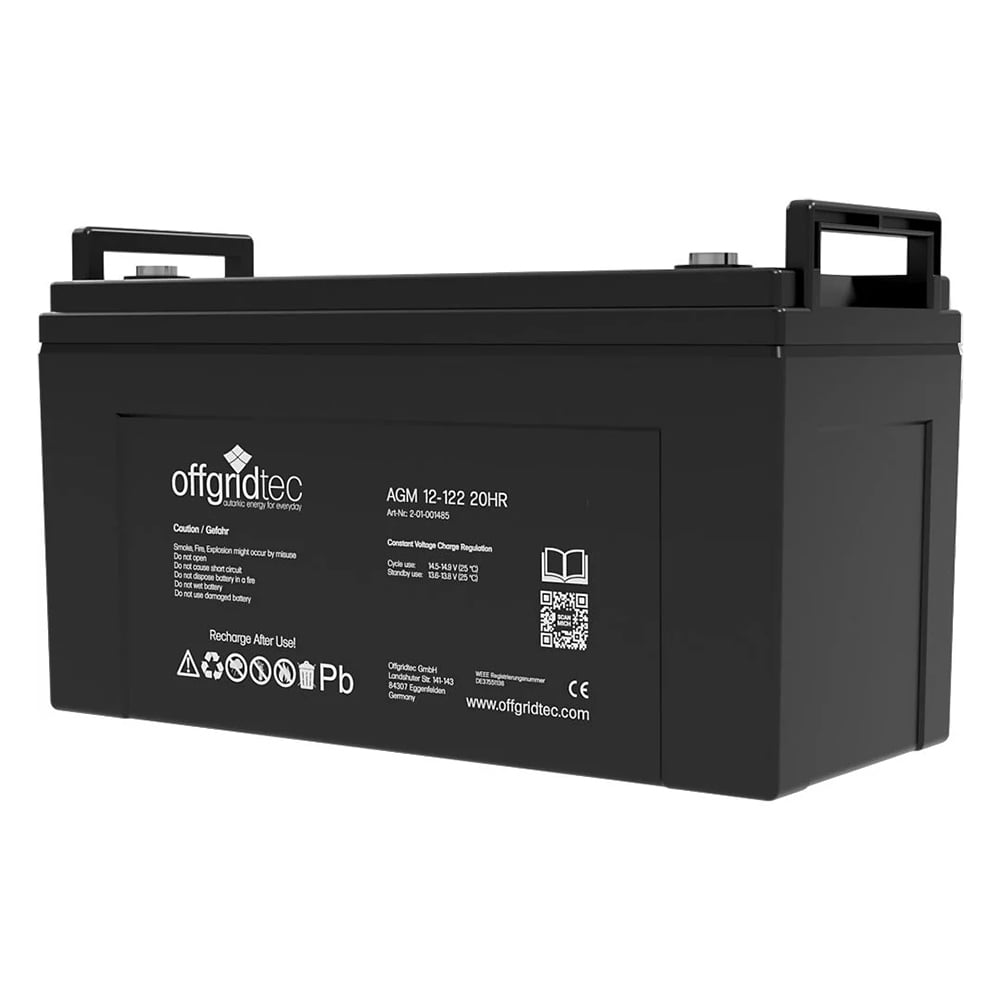

• 1 x 122Ah AGM Akku mit M8 Schraubterminal Abmessungen: 406 x 174 x 233 mm(+5mm Terminal) – die Batterie ist absolut wartungsfrei und auslaufsicher und hält je nach Nutzung bis zu 10 Jahre

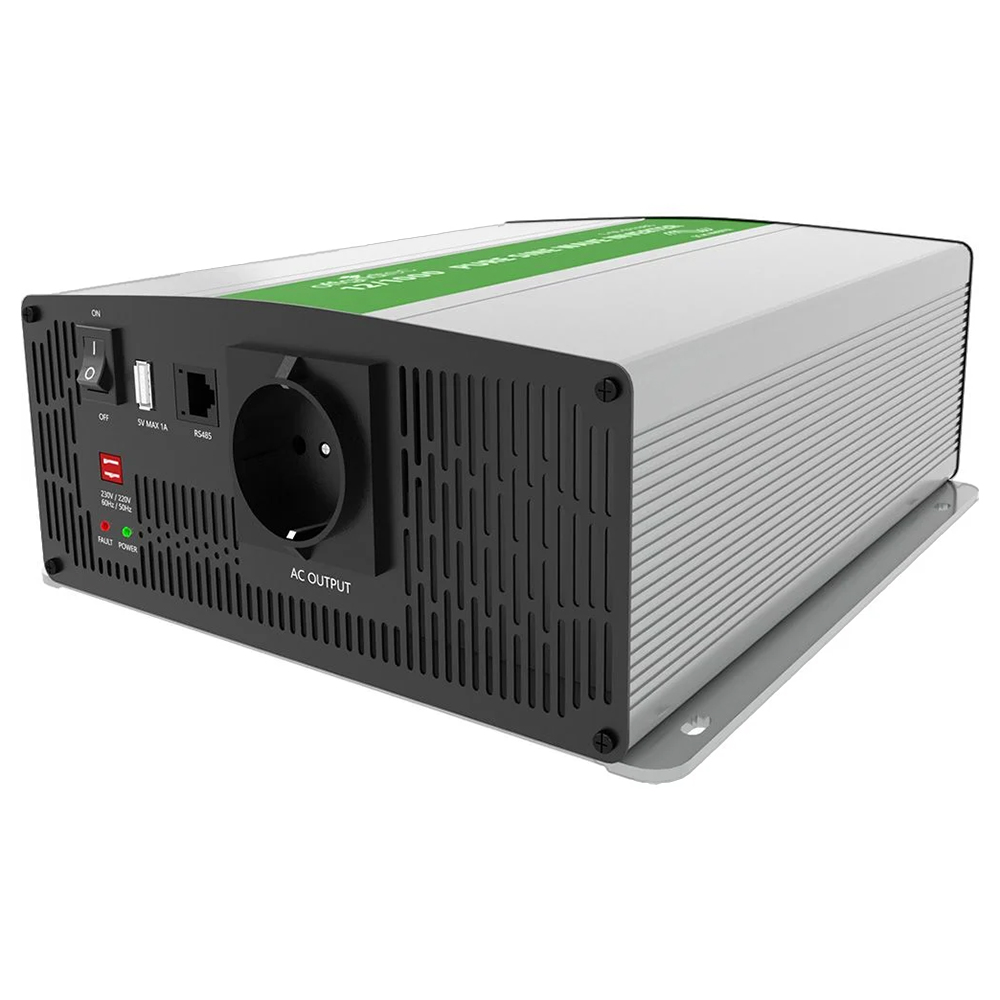

• 1x 1000W 12V auf 230V Sinusspannungswandler mit einer Schukosteckdose inkl. Anschlusskabel - die Nennleistung von 1000W kann vom Gerät für 15 Min. ausgegeben werden - darüber hinaus leistet der Wechselrichter 800W und kann kurzzeitige Anlaufströme bis 1600W verarbeiten

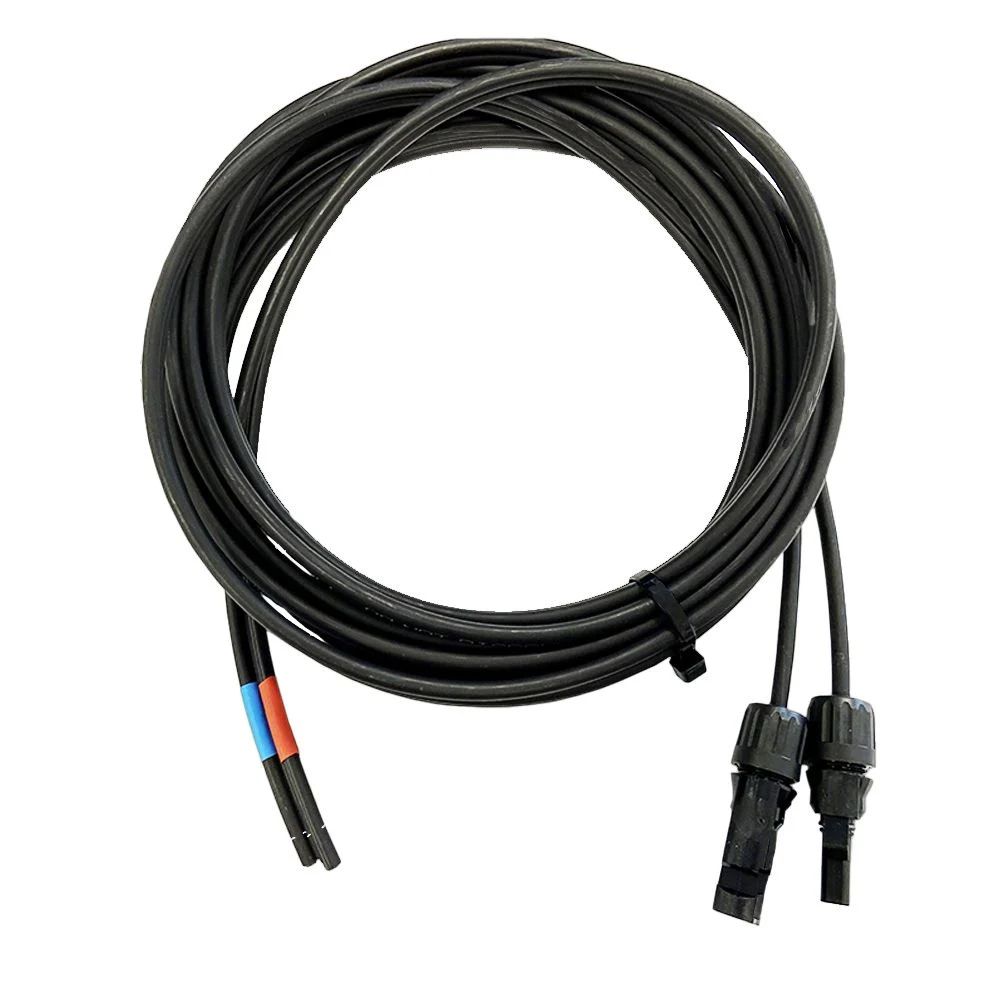

• 1 x 8m 6mm² Profi Verbindungskabel Solarmodul zu Laderegler mit original Stäubli SolarSteckern und hochwertigem Lapp Ölflex 2x6mm² Solarkabel
• 1 x 1.5m 10mm² Profi Batterieverbindungskabel mit MIDI-Sicherungshalter, 40A MIDI-Sicherung und M8 Ringkabelschuhen für die Verbindung zwischen Laderegler und Batterie

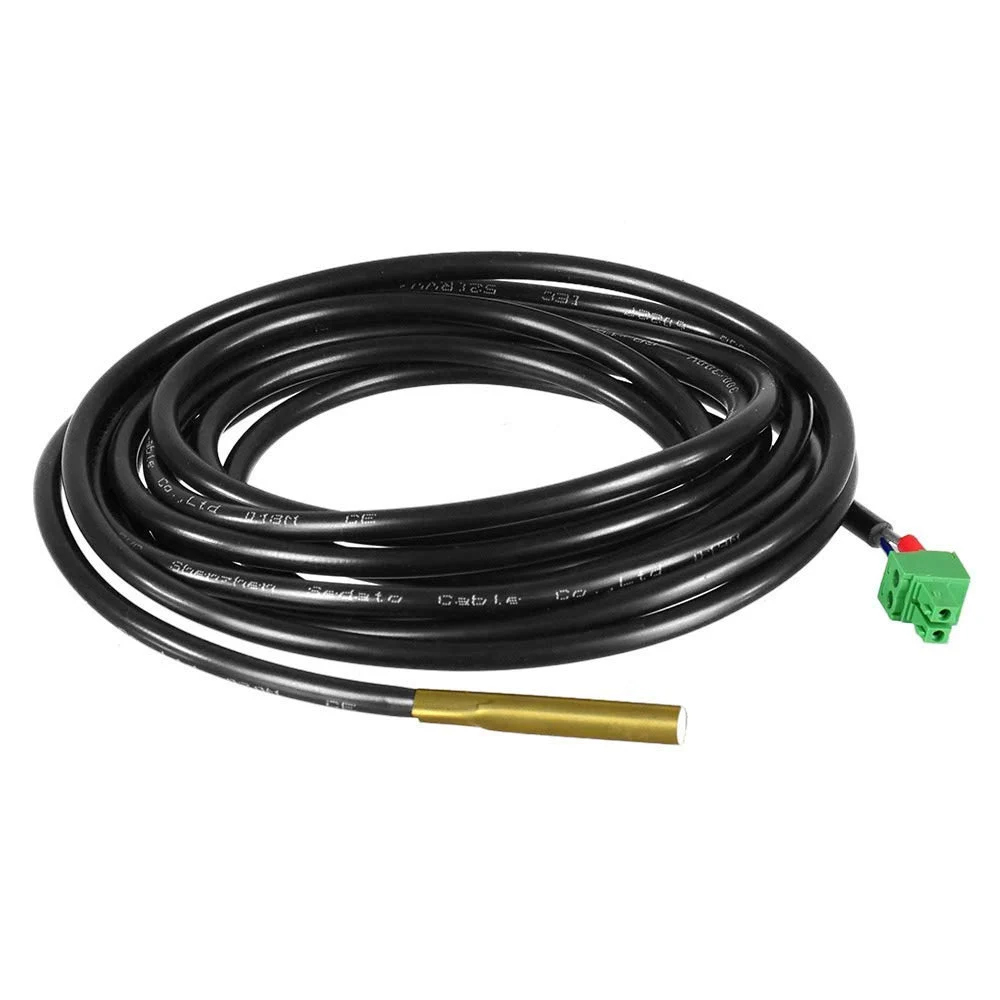

• 1 x Temperatursensor mit 3m Länge für den Anschluss des Reglers an die Batterie
• 1 x Batterie-Verbindungskabel 25mm² 40cm Ozon-, UV- und Temperaturbeständig
• 1 x Sicherungshalter
• 5x 150A MEGA Sicherung für die Installation zwischen Spannungswandler und Batteriepluspol zur Absicherung gegen Kurzschluss
• 1 x 40A Midi Sicherung

Dachhalterung für das Solarmodul

Da es verschiedene Anforderungen an die Halterung für ein Modul gibt und dies je nach Dachart stark variieren sind die Anlagen der Autark Serie Standardmäßig nicht mit einer Dachhalterung ausgestattet. Diese kann selbstverständlich zusätzlich erworben werden – finden Sie hier passende Vorschläge:

• Solarmodulhalter für Flachdach- oder Wandmontage
• Befestigungskit für Schrägdachmontage auf Dachziegeln (Frankfurter Pfanne u.ä.)
• Befestigungskit für Schrägdachmontage auf Dachpappe, Wellethernit- und Blechdächern mit Holzunterkonstruktion
• Befestigungskit für Schrägdachmontage auf Bieberschwanz Ziegeln

Lieferumfang:

1x Solaranlage Autark M-Master mit 2x100W Solarmodul, 30A PWM Laderegler mit LCD Display und USB Ports, 1000W Sinusspannungswandler, AGM Akku, 122Ah , Bedienungsanleitungen
