Offgridtec® Solar-Direct 1800W HMS-1600 Solaranlage Bifazial Hausnetz-Einspeisung - 10m HMS-Anschlusskabel - DTU-Lite-S

Die Solar-Direct Komplettsysteme von Offgridtec bieten dir eine ausgezeichnete Möglichkeit einen Teil deines benötigten Haushaltsstroms selbst zu erzeugen und dadurch die Gesamtausgaben für Strom erheblich zu reduzieren. Dieses System enthält neben den vier 450W bifazialen Modulen den perfekt dazu passenden und kompakten Mikrowechselrichter HMS-1600-4T. Um alles miteinander verbinden zu können steht ein HMS-Anschlusskabel zur Verfügung, welches mit dem Plug and Play Prinzip sehr leicht zu installieren ist. Optional steht ein DTU-Lite-S zur Auswahl, der die Informationen und Daten des Wechselrichters mit Hilfe einer Sub-1G-Funklösung erfasst und sie über WLAN-Technologie an das Hoymiles Überwachungssystem S-Miles Cloud übermittelt.

• Half-Cut Zelltechnologie
• reduzierte Hot-Spot Temperatur
• Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
• Optimale Systemzuverlässigkeit

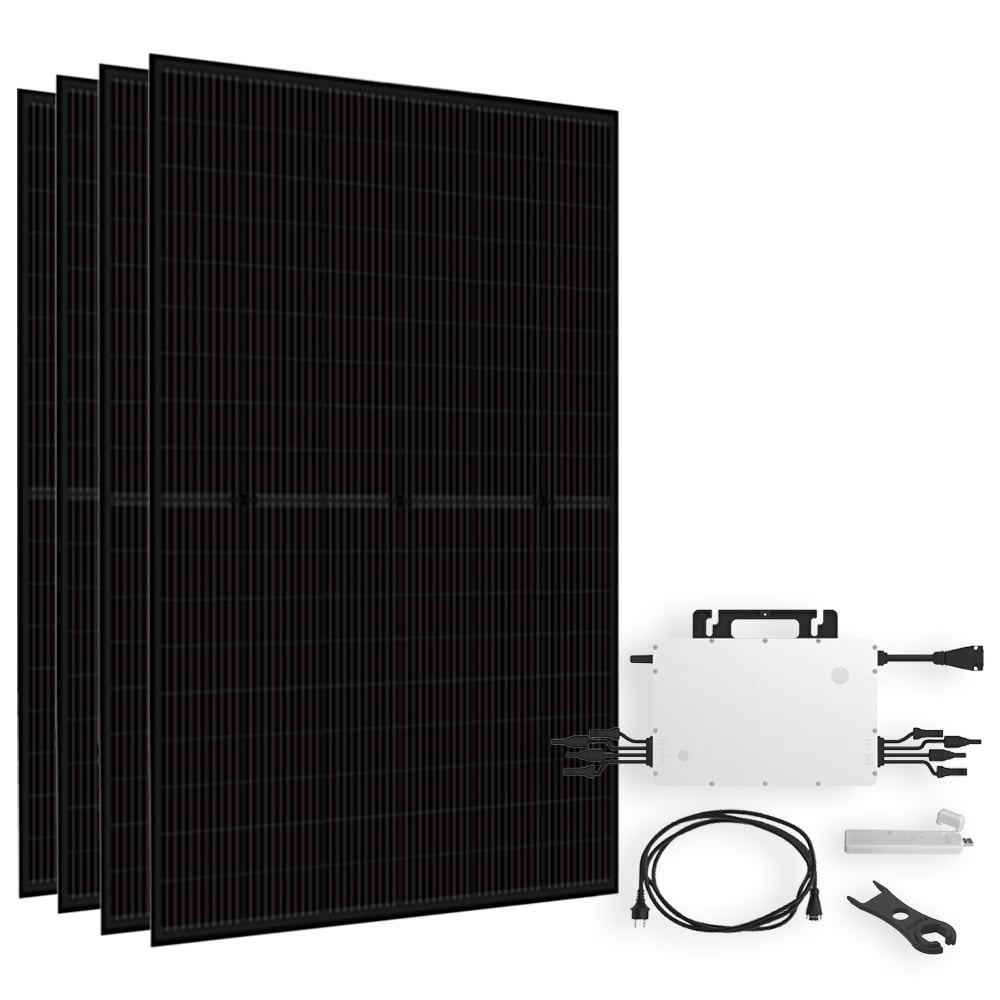

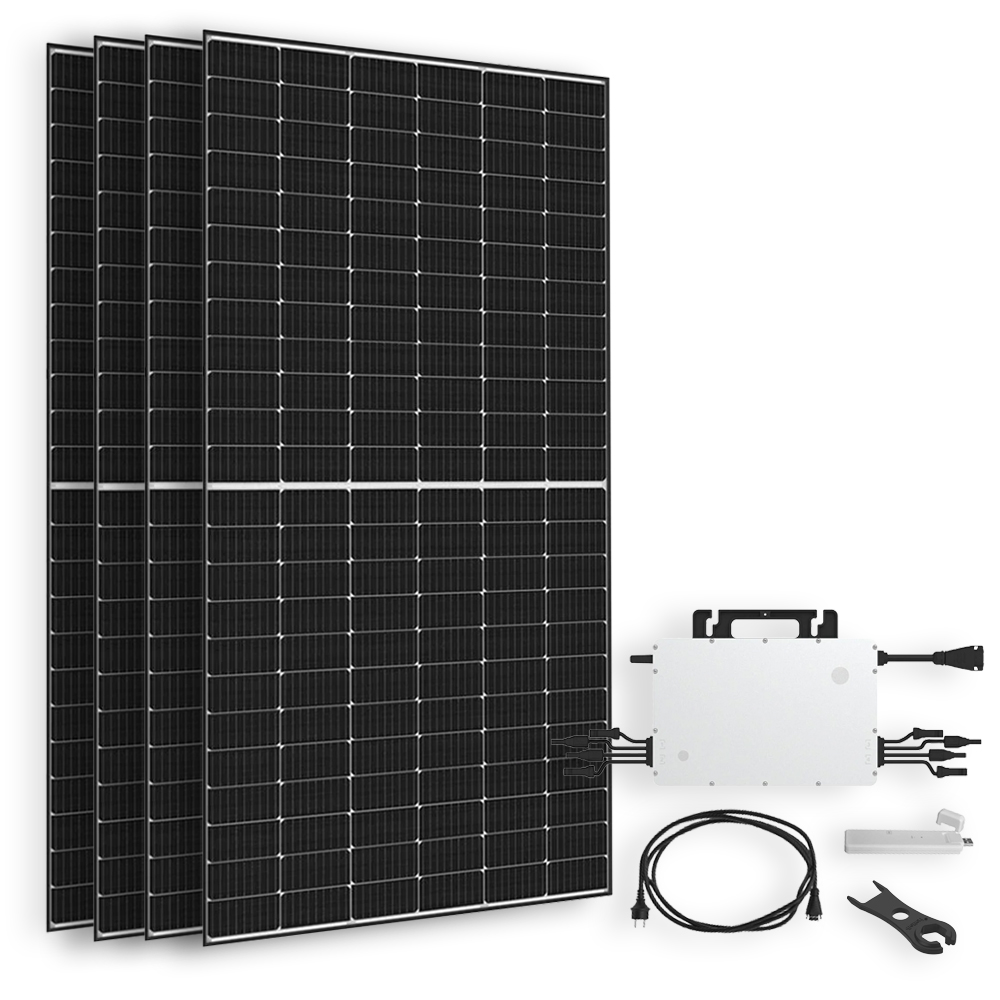

Das Solaranlagen-Komplettsystem enthält:

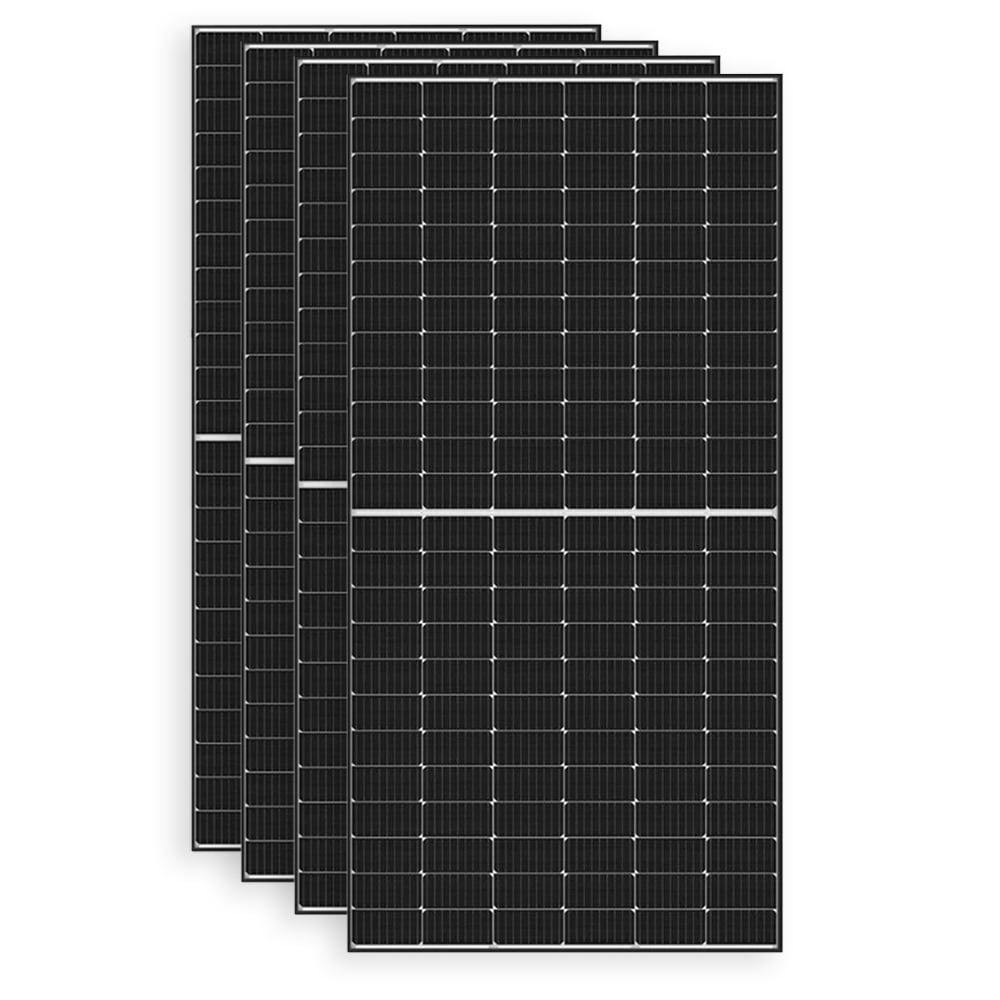

• 4x Luxen Solar 450W Bifazial Solarmodul TopCon Luxneri Series N5 Full Black
• 1x Hoymiles HMS-1600-4T Microinverter Modulwechselrichter
• 1x Hoymiles HMS-Anschlusskabel Field Connector Plug&Play (Länge wählbar 5m – 10m – 15m)

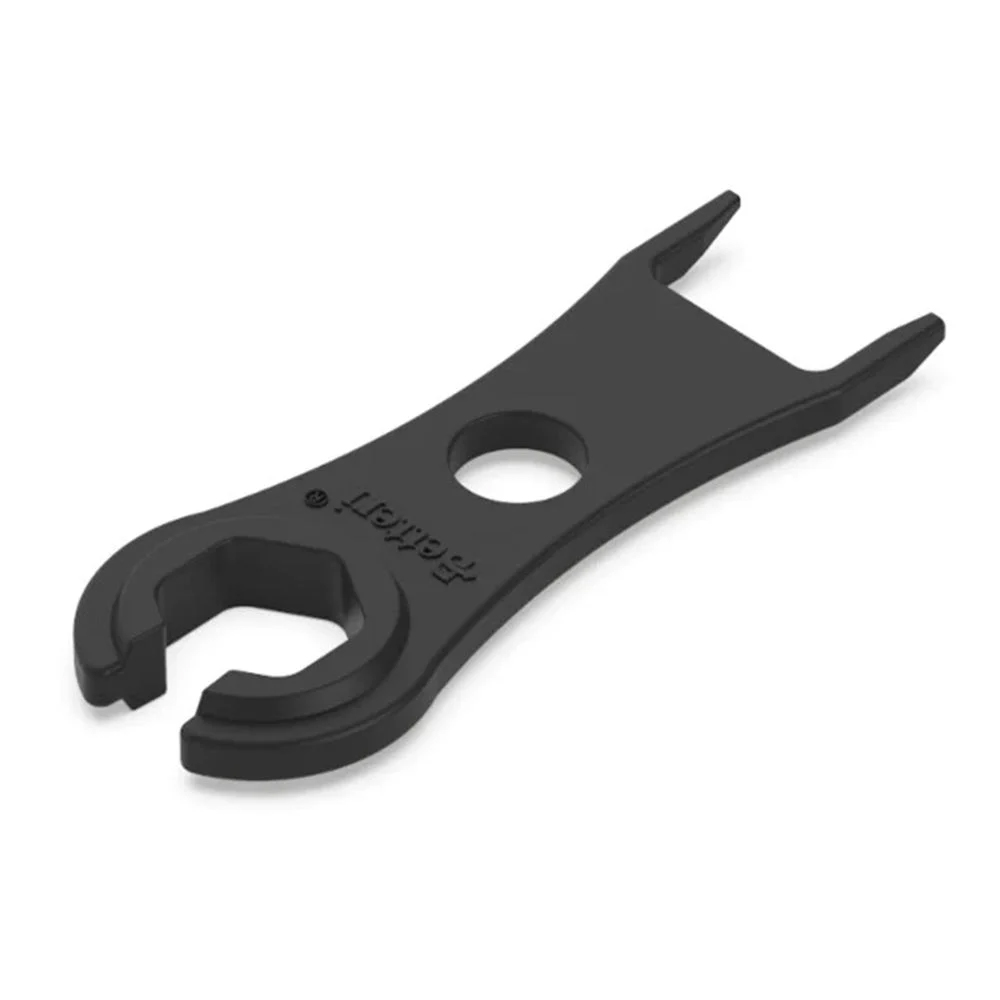

• 1x Hoymiles Trennhilfe für AC Box HMS Microinverter Disconnect Tool
• Optional wählbar: Hoymiles DTU-Lite-S WLAN Datenübertragungseinheit für HMT / HMS

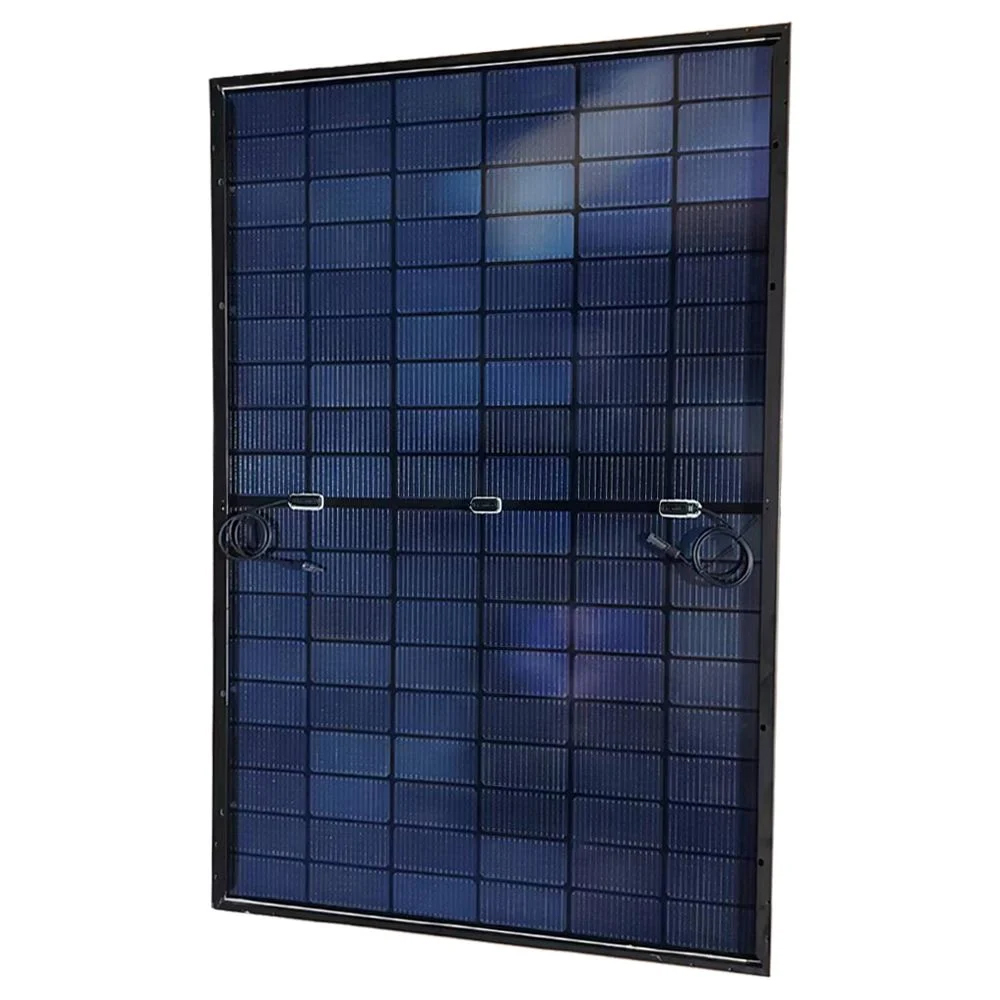

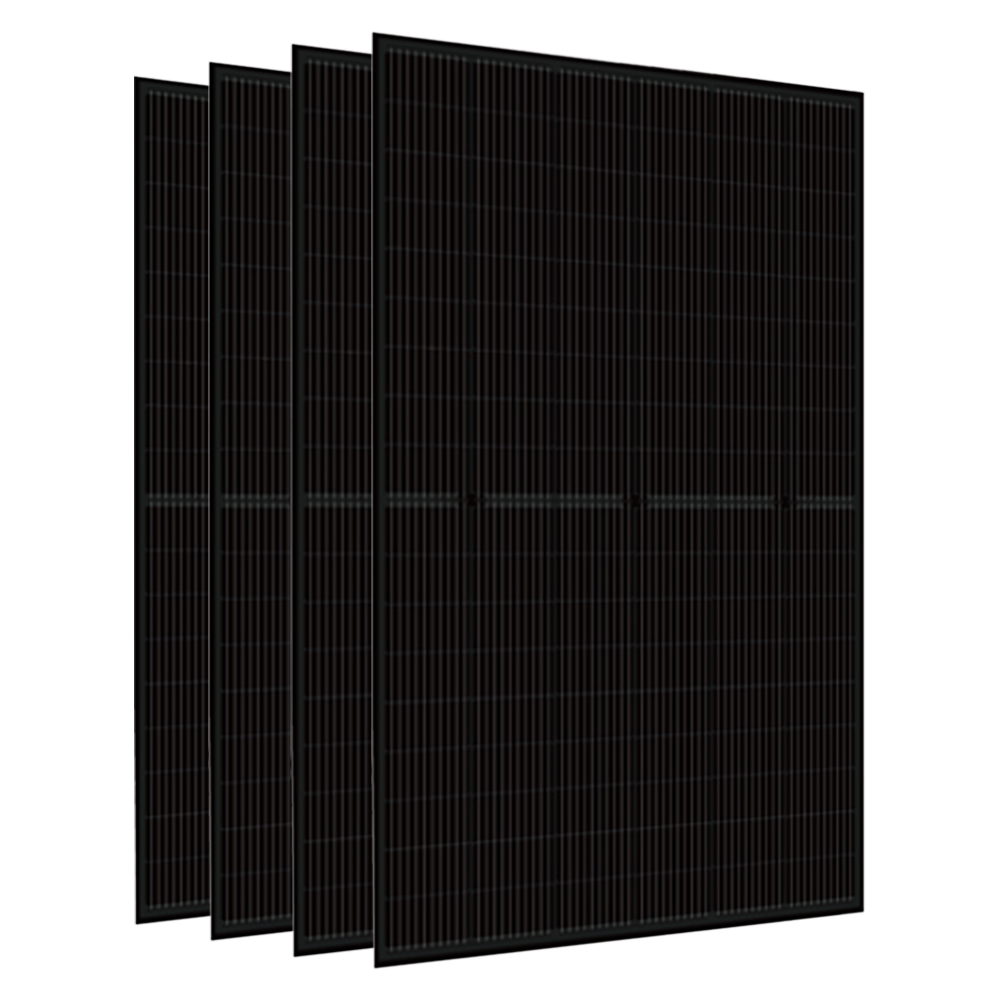

Luxen Solar 450W bifaziales Solarmodul

Das bifaziale 450W Full Black Solarmodul der Luxneri N5-Serie von Luxen Solar (MPN LNDX-450ND) setzt neue Maßstäbe in der Solartechnologie. Mit innovativer LECO N-TOPCon Zelltechnologie und einem 96-Zellen-Halb-Layout maximiert es die Effizienz. Die SMBB Half-Cut Zelltechnologie optimiert zusätzlich die Leistungsfähigkeit. Das monokristalline Modul bietet exzellente Anti-PID- und niedrige LID-Werte sowie hohe Hotspot-Resistenz. Das stilvolle Full-Black-Design macht es ideal für die Installation in Wohngebäuden, Balkonkraftwerken und weiteren Anwendungen.

• LECO N-TOPCon Zelltechnologie
• SMBB Half-Cut Zelltechnologie
• Niedriger BOS & LCOE
• Bifaziale Zellmodultechnologie
• Hervorragende Anti-PID und Low LID Leistung
• Reduzierte Hotspot-Gefahr
• 3 Bypass-Dioden
• 30 Jahre Leistungsgarantie und bis zu 20 Jahre Produktgarantie
• hoher Zellwirkungsgrad von über 22,52%

Technische Daten

• maximale Leistung: 450W
• Modulspannung (Vmp): 30,08V
• max. Strom (Imp): 14,96A
• Leerlaufspannung (Voc): 35,21V
• Kurzschlussstrom (Isc): 16,02A
• max. Betriebsspannung: 1500V DC
• Betriebstemperaturbereich: -40°C bis +85°C
• Abmessungen: 1762 x 1134 x 30mm
• Zellen: 96 (6x16)
• Schutzart IP68
• Anschluss: MC4
• Gewicht: 24kg

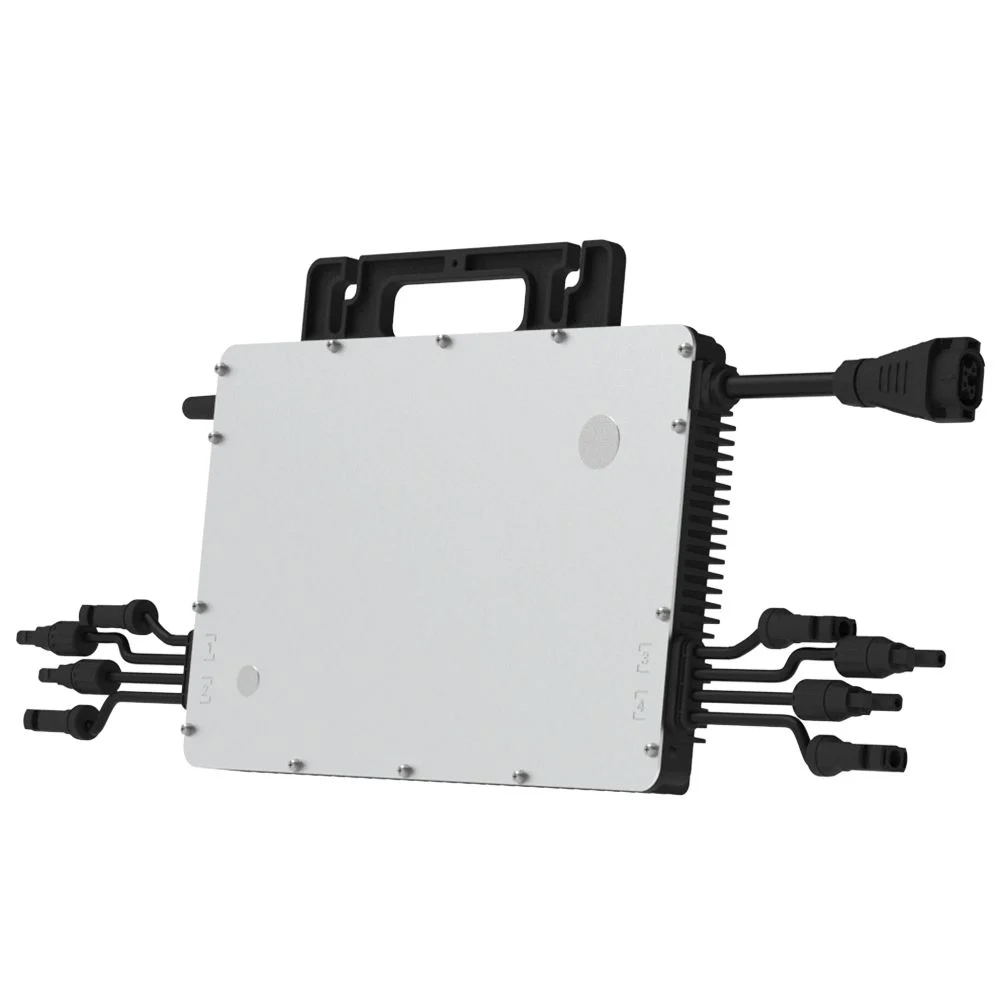

HMS-1600-4T

Der HMS-1600 (MPN: HMS-1600-4T) von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 4,7kg) eignet sich für die Solarstromproduktion mit bis zu vier Solarpanelen bis zu einer Leistung von je 320W bis 540W+. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Inbetriebnahme sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.

Gegenüber dem Vorgängermodel aus der HM-Serie bietet der HMS-1600-4T mehr Sicherheit für Aufdach-Solarkraftwerke durch Schnellabschaltung und isolierten Transformator. Die neue Sub-1G-Funklösung ermöglicht eine stabilere Kommunikation mit dem Hoymiles-Gateway DTU.

• Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
• Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
• Optimale Systemzuverlässigkeit
• Spitzenwirkungsgrad von 96,7%
• 12 Jahre Produktgarantie
• Hohe Sicherheit durch integrierte Schutzfunktionen
• Einfache Installation
• Lange Lebensdauer
• Entspricht EN50549-1:2019, VDE-AR-N 4105: 2018, VFR2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3

Technische Daten

• Empfohlene Modulleistung: bis zu 320W - 540+W (je Modul)
• MPPT Spannungsbereich: 16-60V
• Einschaltspannung: 22V
• Maximale Eingangsspannung: 65V
• Maximaler Eingangsstrom: 4*12,5A
• Maximaler Eingangskurzschlussstrom: 4*20A
• Nennausgangsleistung: 1600VA
• Nennausgangsstrom: 6,96A
• Nennausgangsspannung/-bereich: 230V / 180-275V
• CEC Spitzenwirkungsgrad: 96,70%
• Umgebungstemperaturbereich: -40°C - +65°C
• Abmessungen (BxHxT): 331 x 218 x 36,6 mm
• Gewicht: 4,7kg
• Gehäuseeinstufung: IP67

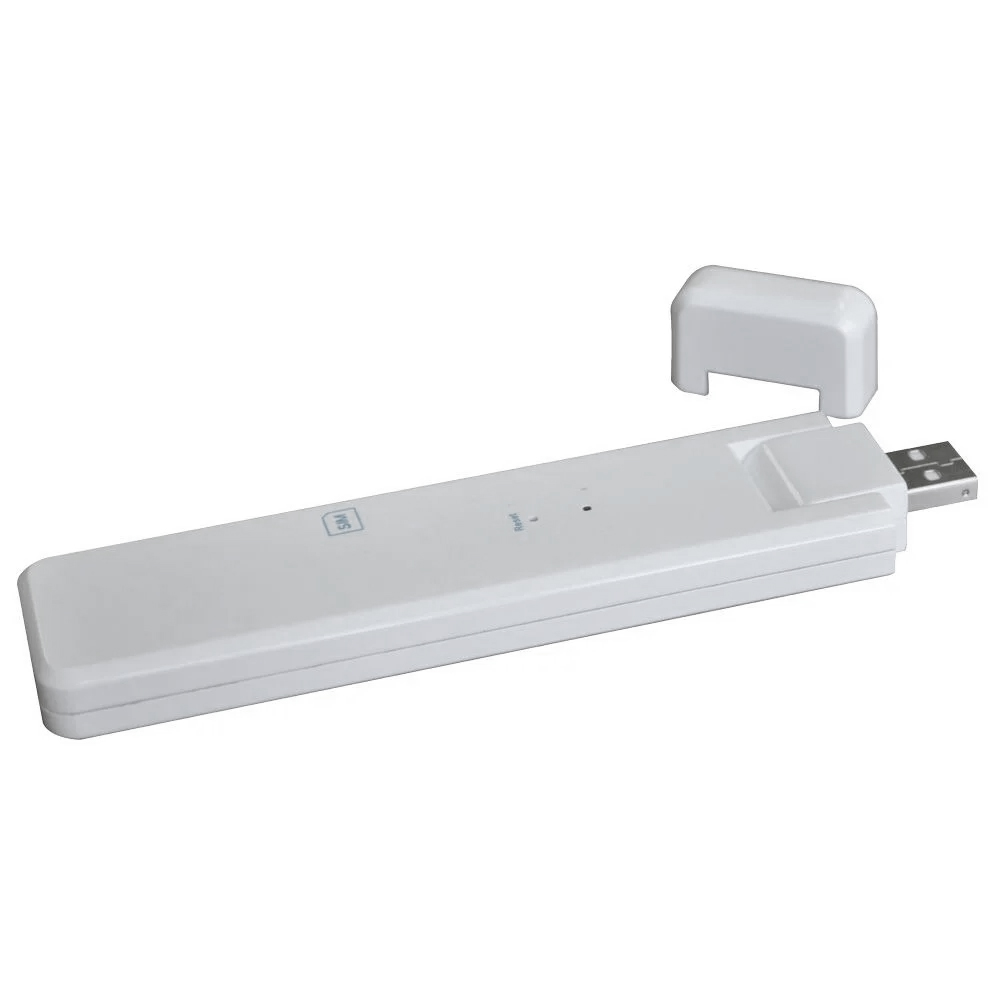

DTU-Lite-S

Das Hoymiles-Gateway DTU-Lite-S ist eine Datenübertragungseinheit, die Informationen und Daten von Mikrowechselrichtern mit Hilfe einer Sub-1G-Funklösung erfasst und sie über WLAN-Technologie an das Hoymiles-Überwachungssystem S-Miles Cloud übermittelt.

• Einfache Installation dank Plug and Play
• Überwachung auf Modulebene, mit bis zu 99 Solarmodulen
• Daten und Alarme von Mikrowechselrichtern auf S-Miles Toolkit in Echtzeit
• Fernwartung des Systems über die S-Miles Cloud
• Direktanschluss (USB-Port)

Funktionsweise

Die Datenübertragungseinheit DTU-Lite-S hat eine Überwachungskapazität für bis zu 99 Solarmodule. Dadurch ist das System optimal für die unterschiedlichsten PV-Anlagen geeignet. Die Daten und Alarme können die Benutzer auf Modulebene einfach und schnell ablesen. Der Fernbetrieb sowie die Fernwartung des PV-Systems lässt sich jederzeit und von jedem Ort bequem über die Hoymiles S-Miles Cloud vornehmen.

S-Miles Accounterstellung

Die Erstellung des S-Miles Accounts kann direkt vom Endnutzer vorgenommen werden. Im Downloadbereich dieses Artikels ist hierzu die Anleitung von Hoymiles zu finden.

Technische Daten

• Typ: Sub-1G
• Maximale Entfernung (offenes Gelände und je nach Installationsumgebung): bis zu 400m
• Begrenzung der Überwachungsdaten von Solarmodulen: 99
• Signal: WLAN:802.11b/g/n
• Abtastung: Alle 15 Minuten
• LED-Anzeige
• Lokale APP: S-Miles Toolkit
• Leistungsaufnahme Typ 1,0 W / max. 5,0 W
• Eingangsspannung: 5V
• Umgebungstemperaturbereich: -20 bis +55°C
• Abmessungen (BxHxT): 143 x 33 x 12,5 mm
• Gewicht: 0,1kg
• Zertifikat: CE, FCC, IC, RCM, Anatel
• Modell des Mikrowechselrichters: HMS und HMT-Serie

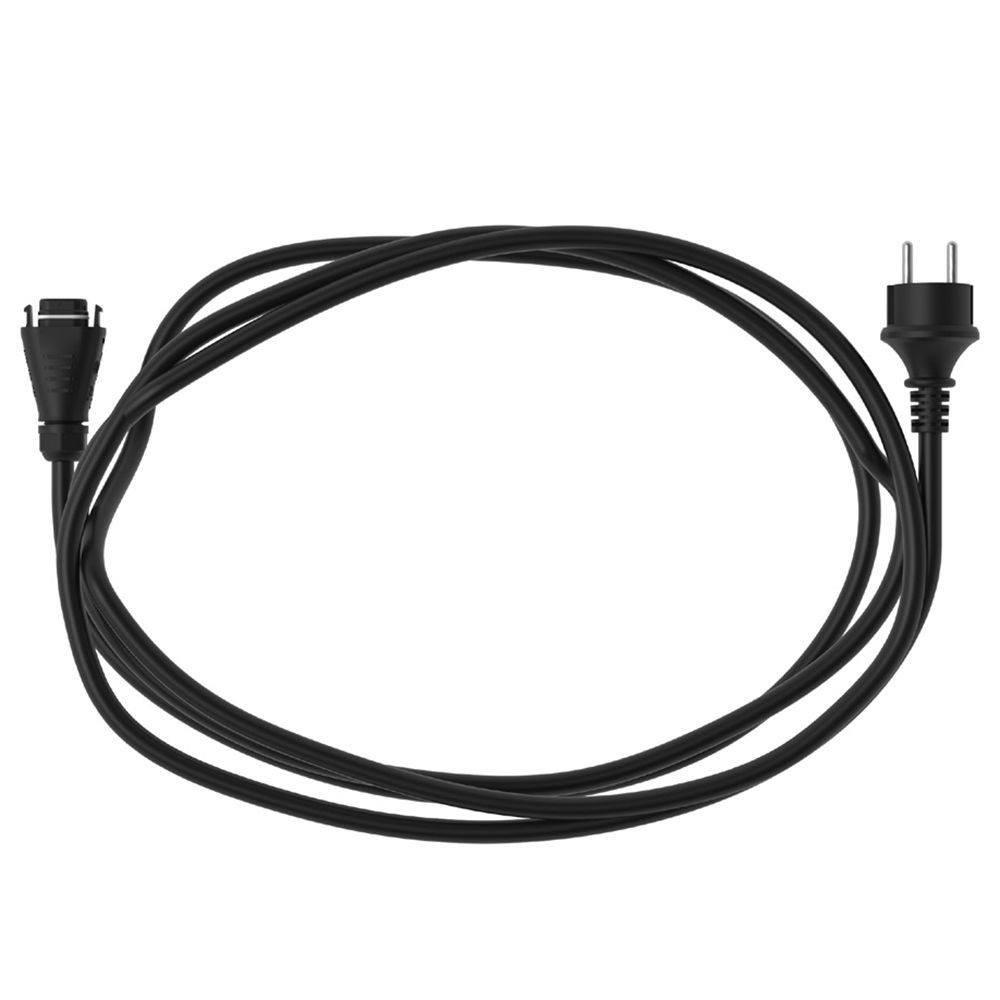

HMS-Anschlusskabel Field Connector Plug&Play

Das Hoymiles HMS Plug&Play-Verbindungskabel ist speziell für den Einsatz in PV-Anlagen mit nur einem HMS-Wechselrichter konzipiert. Es besteht aus einem Field-Connector, einem AC-Kabel und einem AC-Stecker. Der Field-Connector wird an den Inverter und der Stecker an die Haushaltssteckdose angeschlossen. Diese einfache Plug-and-Play-Konstruktion ermöglicht es dem Benutzer, das einzelne Wechselrichtersystem einfach und schnell an das Netz anzuschließen. Der Anschluss an das Stromnetz darf nur von einem Elektriker vorgenommen werden.

Hoymiles HMS Kabelsystem

Das HMS-Kabelsystem ist eine innovative Lösung zur Verkabelung von Hoymiles HMS-Wechselrichtern in PV-Anlagen. Es bietet ein benutzerfreundliches Plug-and-Play-Design, das eine einfachere, schnellere und zuverlässigere Installation ermöglicht. Das flexible HMS-Kabelsystem erlaubt es dem Benutzer, Kabel unterschiedlicher Größe oder Länge zu kombinieren, um die gewünschte Verkabelungskonfiguration kostengünstig umzusetzen.

Technische Daten

• Komponenten: HMS Field Connector + Kabel + AC-Stecker
• Kabeltyp: PV07AC-F
• Kabellänge: 3m
• Durchmesser: 1,5mm²
• Nennspannung: 250V
• Nennstrom: 12A
• Temperaturbereich: -40 bis 85°C
