Offgridtec mTriple S Wohnmobil Solaranlage mit 1 x 120W Solarmodul 30/20/250 Votronic Triple Charger und 5747 VPC Jupiter Kombipanel

Die mTriple S Solaranlagen bieten die ideale Stromversorgung für Ihr Wohnmobil oder Ihren Camper. Die Kombination aus dem VBCS Triple von Votronic und dem SPR Solarmodul von Offgridtec bietet eine sichere Stromversorgung und optimale Erträge. Die dauerhafte Versorgung wird dabei auf drei verschiedene Möglichkeiten sichergestellt. Die Ladung im Standbetrieb aus dem Netz, während der Fahrt mithilfe des Ladeboosters, sowie die Kombination aus Solarmodul und MPPT-Laderegler bei Sonnenschein. Die kompakte Kombination aus dem VBCS und dem hocheffizienten Solarmodul ist ideal bei wenig Installations-Platz. Die Anlage ist nicht nur für autarkes Stehen geeignet und mit dem gerahmten Solarpanel auch prädestiniert für die Anwendung auf Expeditionsmobilen.

Eigenschaften der mTriple S

• Durchschnittlicher Tagesertrag von 480Wh bzw. 960Wh (März – Oktober)
• Dauerhafte Stromversorgung mit 3 Lademöglichkeiten
• Gerätekombination aus Netzladegerät, Ladebooster und Solarregler
• Für alle gängigen Batterietypen geeignet (Blei-Säure, AGM, GEL, Lithium)
• Widerstandsfähiges gerahmtes Solarmodul – ideal zur Wohnmobil- & Camper-Montage
• Mit LCD-Anzeige zur Überwachung der Systemparameter
• Inklusive Montagematerial und Kabelpaket
• Alle Komponenten perfekt aufeinander abgestimmt
• Schnelle und einfache Installation nach Plug & Play Prinzip

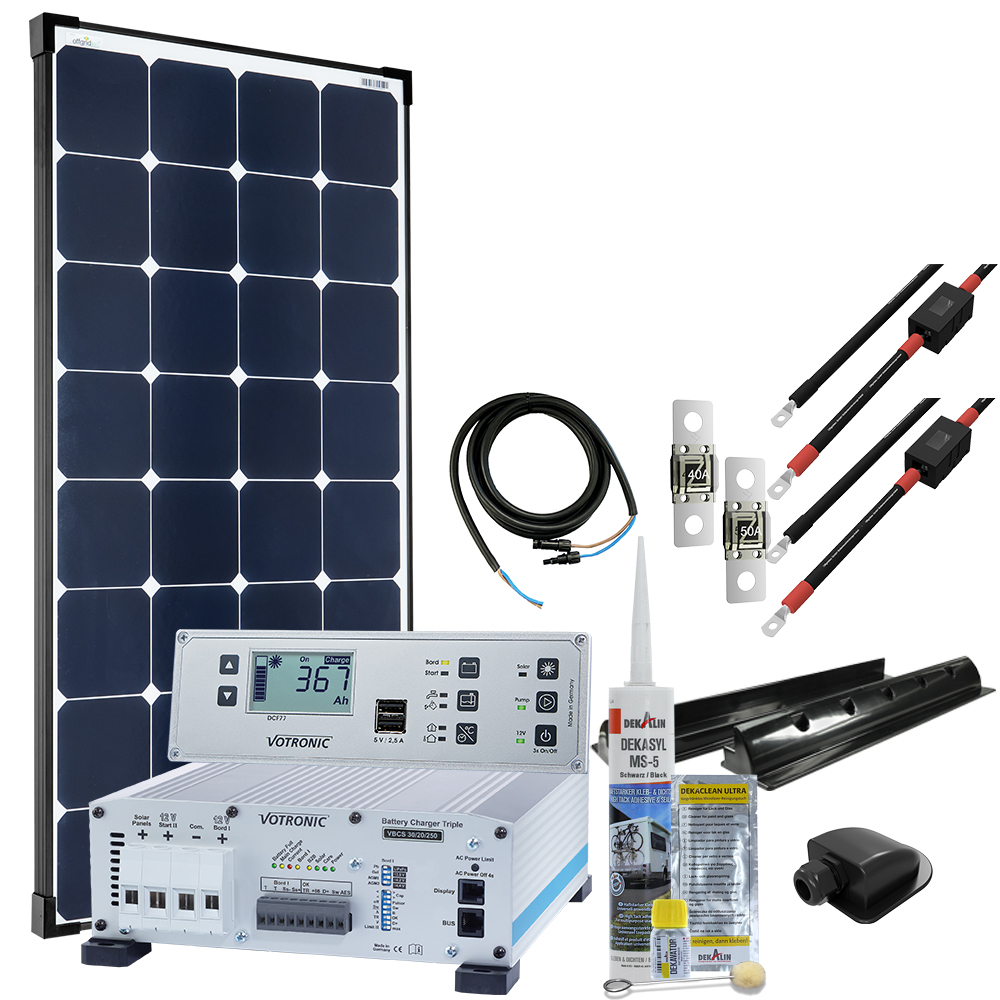

Die mTriple S Solaranlage enthält:

• Offgridtec 120W/12V SPR Hochleistungs-Solarmodul (je nach Auswahl 1x oder 2x)
• 1x Votronic 3242 VBCS 30/20/250 Triple-CI Gerätekombination
• 1x Votronic 1247 Charge Control S Display
• oder 1x Votronic 5747 VPC Jupiter 100 Kombipanel
• 1x Offgridtec 55cm Spoiler schwarz Solar Dachhalterung Heavy Duty
• 1x Offgridtec Dachdurchführung 1-fach für Kabeldurchmesser 13mm-18mm schwarz
• 1x Dekalin Dekasyl MS-5 Klebeset schwarz
• 1x 8m Offgridtec Verbindungskabel von Solarmodul zu Laderegler
• 1x 1,5m 10mm² Offgridtec Batteriekabel mit MIDI-Sicherungshalter - Schraubklemmenanschluss auf M8
• 1x 2,5m 10mm² Offgridtec Batteriekabel mit MIDI-Sicherungshalter – Schraubklemmenanschluss auf M8
• 1x Offgridtec 40A 58V MIDI-Sicherung & 1x Offgridtec 50A 58V MIDI-Sicherung
• zusätzlich bei 2 Modulen: 1x Offgridtec Abzweigbuchsen & 1x Dekalin Kleber MS-5 schwarz

Der Elektronik-Kern – die Votronic VBCS Triple Gerätekombination

Der VBCS Triple stellt Ihre dauerhafte Stromversorgung auf drei Wege sicher. Mit dem Pb-Netzladegerät mit 20A können Sie Ihre Batterie leistungsfähig im Standbetrieb aus dem Netz laden. Der VCC-Ladewandler mit 30A ermöglicht die Ladung der Bordbatterie während der Fahrt. Die dritte Möglichkeit bietet die Ladung mit Solarenergie mithilfe des MPP-Solarreglers für max.250Wp.Der mitgelieferte Temperatursensor sorgt für die optimale Ladung Ihrer Batterien.

• Pb-Netzladegerät:Die Leistungsfähige Ladung der Bord-Batterie und Versorgung der 12V-Verbraucher aus dem Netz. Die volle Ladeleistung im Universalbereich von 110V/AC-230V/AC ohne Umschaltung ist auch bei großen Abweichungen der Netzversorgung (Unter-/Überspannung, Sinusform, Frequenz) weltweit verfügbar. Dank der Langzeit-Ladekennlinien kann das Gerät ständig mit dem Netz verbunden sein (Einsatz-, Winterpause)
• VCC-Ladewandler:Der leistungsfähige Ladebooster ermöglicht das vollständige Aufladen der Bordbatterie während der Fahrt. Er erhöht/senkt die Spannung auf das erforderliche Niveau, damit die Bordbatterie mit der optimalen Ladekennlinie geladen werden kann. Er gleicht Leitungsverluste und starke Spannungsschwankungen der Lichtmaschine, wie sie bei Euro-6-Fahrzeugen häufig vorkommen, vollständig aus. Die mit versorgten 12V-Verbrauchen werden gegen Überspannung und Spannungsschwankungen geschützt.
• MPP-Solarregler:Der MPP-Laderegler sorgt für einen Ladestromzugewinn von 10-30%, kürzere Ladezeiten und die bestmögliche Leistungsausnutzung Ihrer Solaranlage. Die MPP-Technologie ermittelt dabei automatisch mehrmals pro Sekunde die maximale Leistungsausbeute der verbundenen Solarmodule.

Das Komplettsystem enthält zudem entweder das Charge Control S Display oder das VPC Jupiter 100 Kombipanel von Votronic. Mit beiden Anzeigen kann die aktuelle Leistung der Solaranlage zuverlässig angezeigt, kontrolliert und gesteuert werden. Das Jupiter Panel bietet zusätzlich die Möglichkeiten eines Batteriecomputers und des Wassermanagements.

Hocheffiziente Solarversorgung – das Offgridtec SPR 120W Solarmodul

Das monokristalline 120W SPR ist ein hocheffizientes Solarmodul mit rückseitig kontaktierten Hochleistungszellen liefert einen sehr hohen Wirkungsgrad von knapp 21% . Das Solarpanel liefert eine sehr gute Energieausbeute, auch bei schlechterem Licht und ist dabei leichter und kleiner als andere Mono Module mit gleicher Leistung. Das Back-Contact-Verfahren, bei dem nur die reinen Zellen auf der Frontseite zu sehen sind und der schwarze Aluminium-Rahmen sorgen zudem für eine edle Optik und sind ideal für Wohnmobile und Camper geeignet.

• Leistung (Pmax): 120Wp
• Spannung (Vmp): 19,8V
• max. Strom (Imp): 6,05A
• Kurzschlussstrom (Isc): 6,41A
• Leerlaufspannug(Voc): 23,35V
• max. Systemspannung: 600V/DC
• Gewicht: 7,5 kg
• Abmessungen: 540 x 1055 x 35 mm

Optimale Verkabelung – Gefertigt in der Offgridtec Kabelmanufaktur

Die mTriple Solaranlage wird, ganz nach dem Plug & Play Prinzip, mit allen Verbindungskabeln geliefert, die zur Inbetriebnahme des Systems nötig sind. Die Kabel werden alle in unserer hauseigenen Kabelmanufaktur gefertigt und weisen eine optimale Verbindungsqualität auf. Das 8m lange Verbindungskabel von Modul zu Laderegler lässt eine flexible Installation zu, ganz nach den Begebenheiten vor Ort. Die Batteriekabel verfügen über einen integrierten MIDI-Sicherungshalter, zum Schutz des Ladereglers und der dahinter stehenden Technik im Falle eine Kurzschlusses oder Überstrom. Die zum System passenden Sicherungen liegen ebenfalls bei.

Montagematerial inklusive

Das Komplettsystem wird mit sämtlichen Montagematerial geliefert, dass zur Befestigung auf Ihrem Fahrzeug benötigt wird. Das Dekalin Klebeset, zur Verklebung der Solarmodule auf dem Fahrzeugdach, enthält neben dem weißen Kraftkleber noch Reinigungstücher, einen Wollwischer und den Haftvermittler Dekavator. Mit der Offgridtec Dachdurchführung wird die Verbindung zwischen dem Solarmodul auf dem Dach und dem Laderegler im Fahrzeug-Inneren geschaffen. Die Version mit zwei Solarmodulen enthält zusätzlich noch ein Paar Abzweigbuchsen zur parallelen Verbindung der beiden Module.

Individuelle Anpassungen

Wie bei all unseren Komplettsystemen sind auch hier individuelle Anpassungen möglich. Sprechen Sie uns an! Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.
