Offgridtec Balkonkraftwerk SolarDirect Luxen + WiFi 900W HMS-800W-2T

Die Balkonkraftwerk-Komplettsysteme von Offgridtec bieten eine hervorragende Gelegenheit, einen Teil des Haushaltsstroms selbst zu erzeugen und somit erheblich Stromkosten zu reduzieren. Das Solar-Direct Titan HM-800 900W Balkonkraftwerk wird vollgepackt mit fortschrittlichsten Komponenten geliefert. Neben 2 aktuellen Luxen Solar 450W Black Frame Solarmodul der Series N5 mit jeweils 450W Leistung und dem HMS-800W-2T Mikrowechselrichter von Hoymiles, befindet sich auch die DTU-WLite, zum Überwachen des Systems via WIFI mit im Lieferumfang. Abgerundet wird das System durch die Zugabe aller benötigten Kabel zum Anschluss des BKW ans Hausnetz.

Wie funktioniert ein Balkonkraftwerk?

Das Offgridtec Balkonkraftwerk ist eine kompakte Solaranlage. Es besteht aus einem oder mehreren Solarmodulen und dem passenden Hoymiles Microwechselrichter zur Einspeisung in das hauseigene Stromnetz. Der Wechselrichter wird idealerweise direkt an der Unterkonstruktion des Solarmoduls angebracht und mit den MC4-Steckern an das Solarmodul angeschlossen. Über den Betteri-Anschluss des Inverters wird das AC-Kabel angeschlossen und direkt zur passenden Schuko-Steckdose geführt. Um den erzeugten Solarstrom im Haus-Stromnetz zu nutzen bedarf es keiner gesonderten Einstellung. Ist bereits Strom aus lokalen Quellen vorhanden nutzen die Geräte im Haushalt zuerst diesen und ergänzen dann bei Bedarf mit Netzstrom.

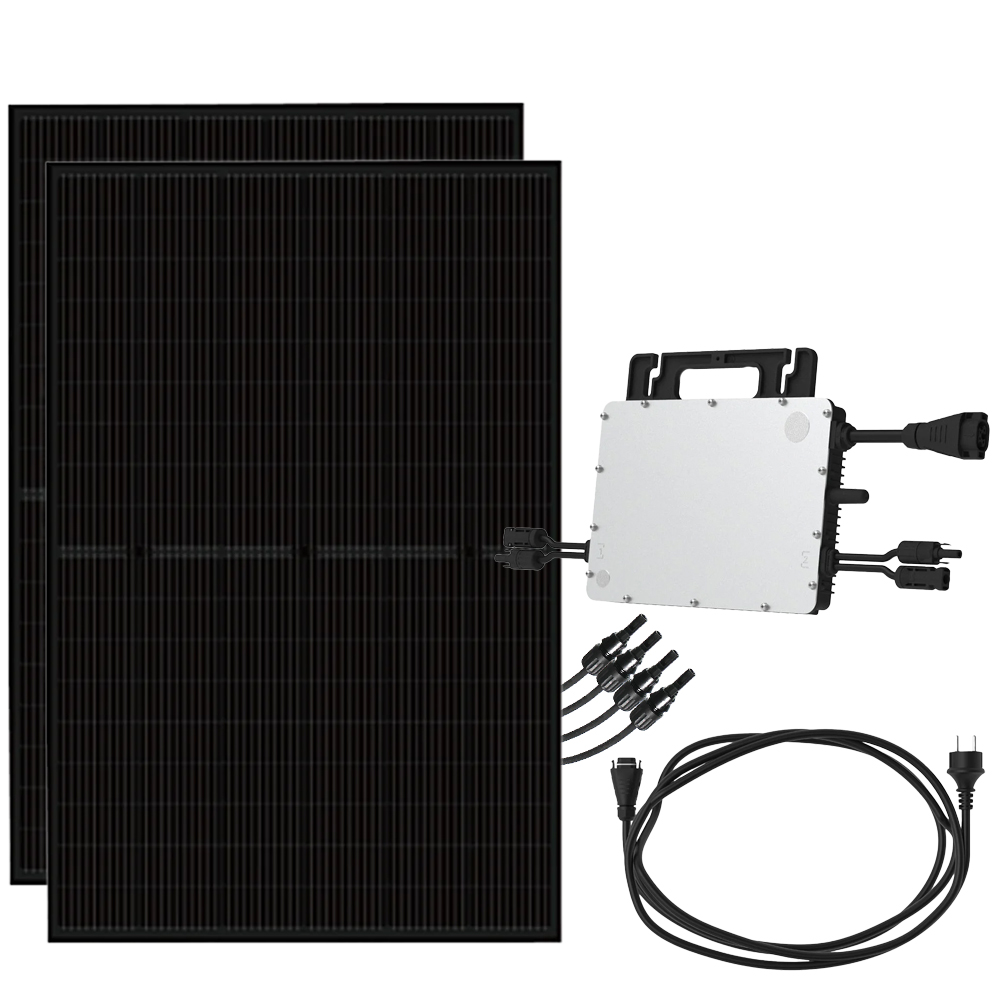

Das Balkonkraftwerk Komplettsystem enthält:

• 2x Luxen Solar 450W Bifazial Solarmodul TopCon N5 Full Black
• 1x Hoymiles HMS-800W-2T Mikrowechselrichter
• 4x 2m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung
• 1x Hoymiles HMS-Anschlusskabel Field Connector Plug&Play (5m)
• Optional wählbar: Montagepaket für Balkongeländer – Flachdach – Biberschwanzdach – Ziegeldach – Wellethernit- und Blechdach (Die betreffenden Sets enthalten für das Balkonkraftwerk passende 1,25m lange Profilschienen)

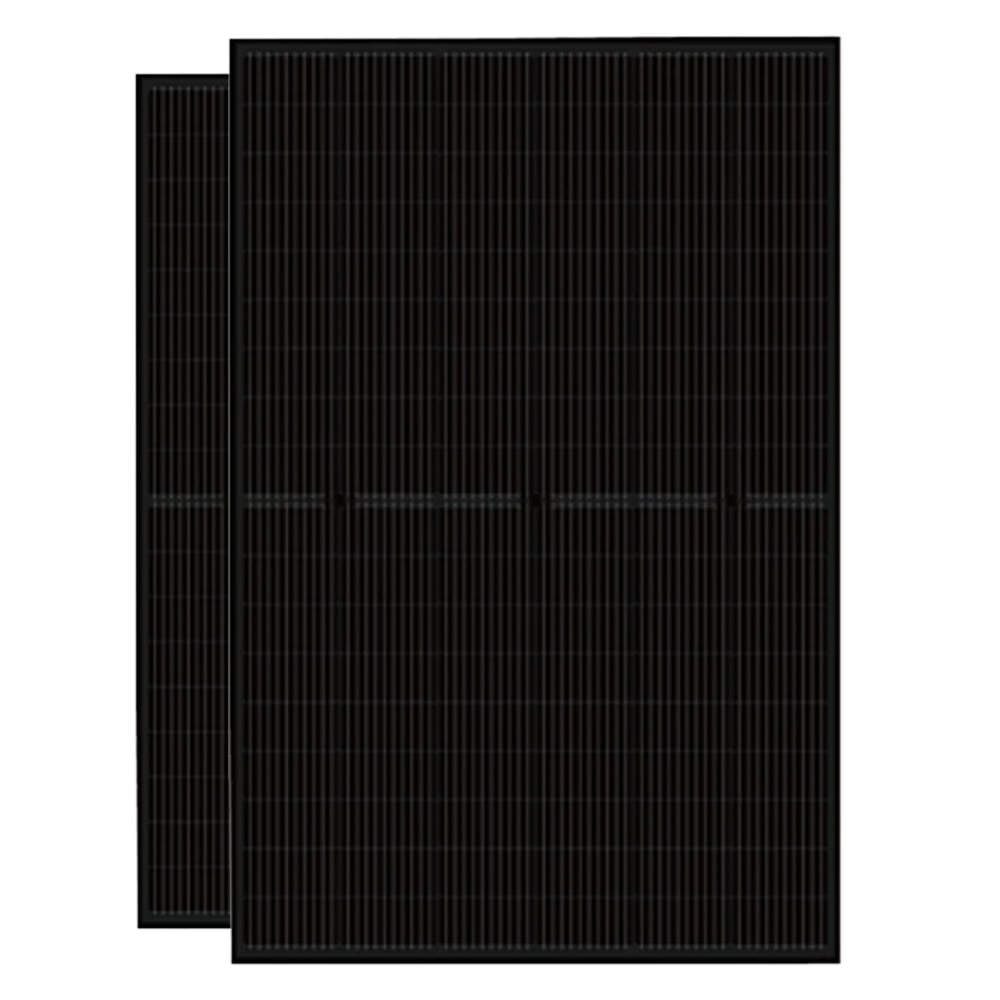

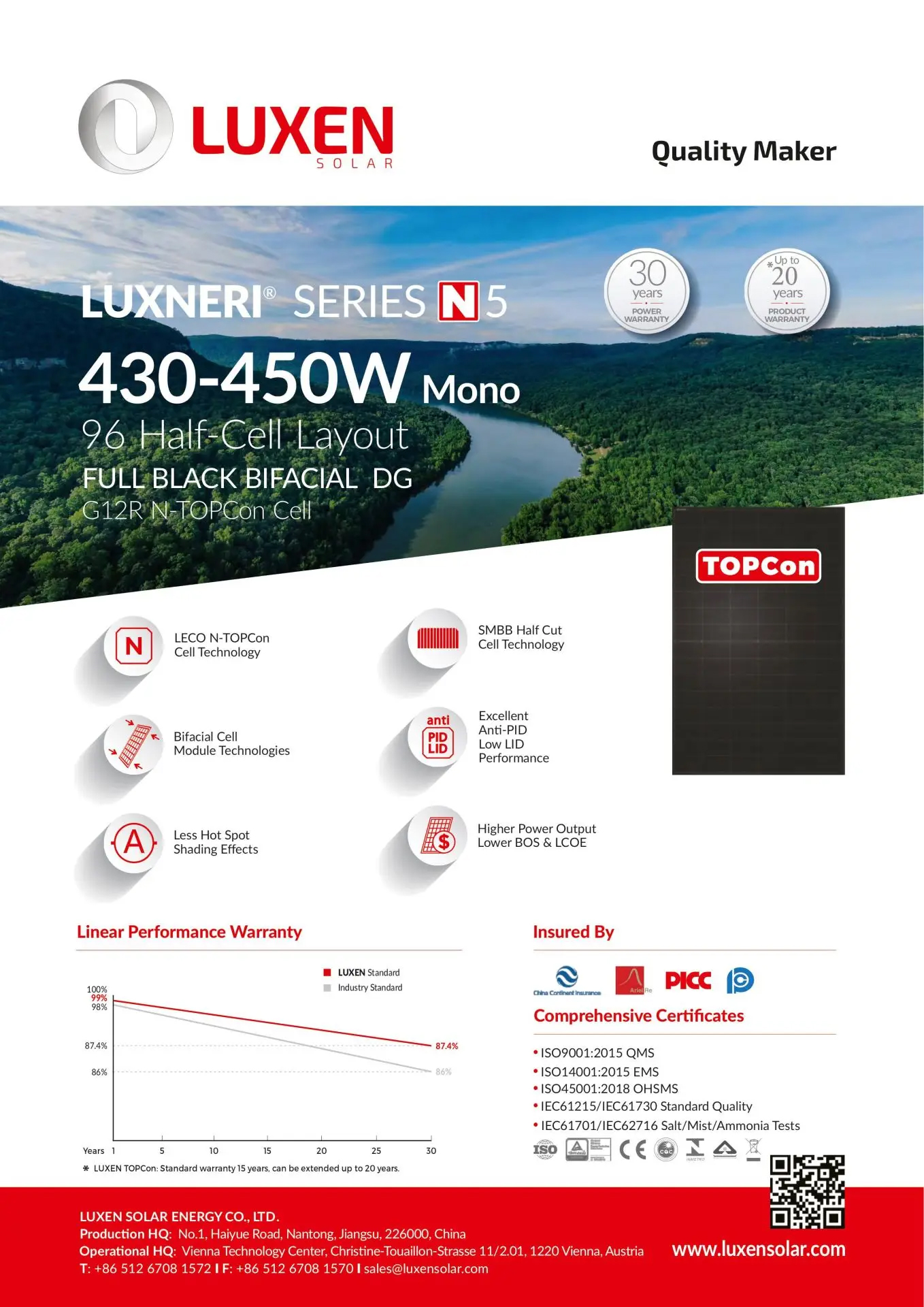

Luxen Solar 450W Bifazial TopCon N5

Das bifaziale 450W Full Black Solarmodul der Serie Luxneri N5 von Luxen Solar setzt neue Maßstäbe in der Solartechnologie. Es vereint innovative Technologien wie die LECO N-TOPCon Zelltechnologie und ein 96-Zellen-Halb-Layout, um die Effizienz zu maximieren. Zudem kommt die SMBB Half-Cut Zelltechnologie zum Einsatz, die zur Optimierung der Leistungsfähigkeit beiträgt.

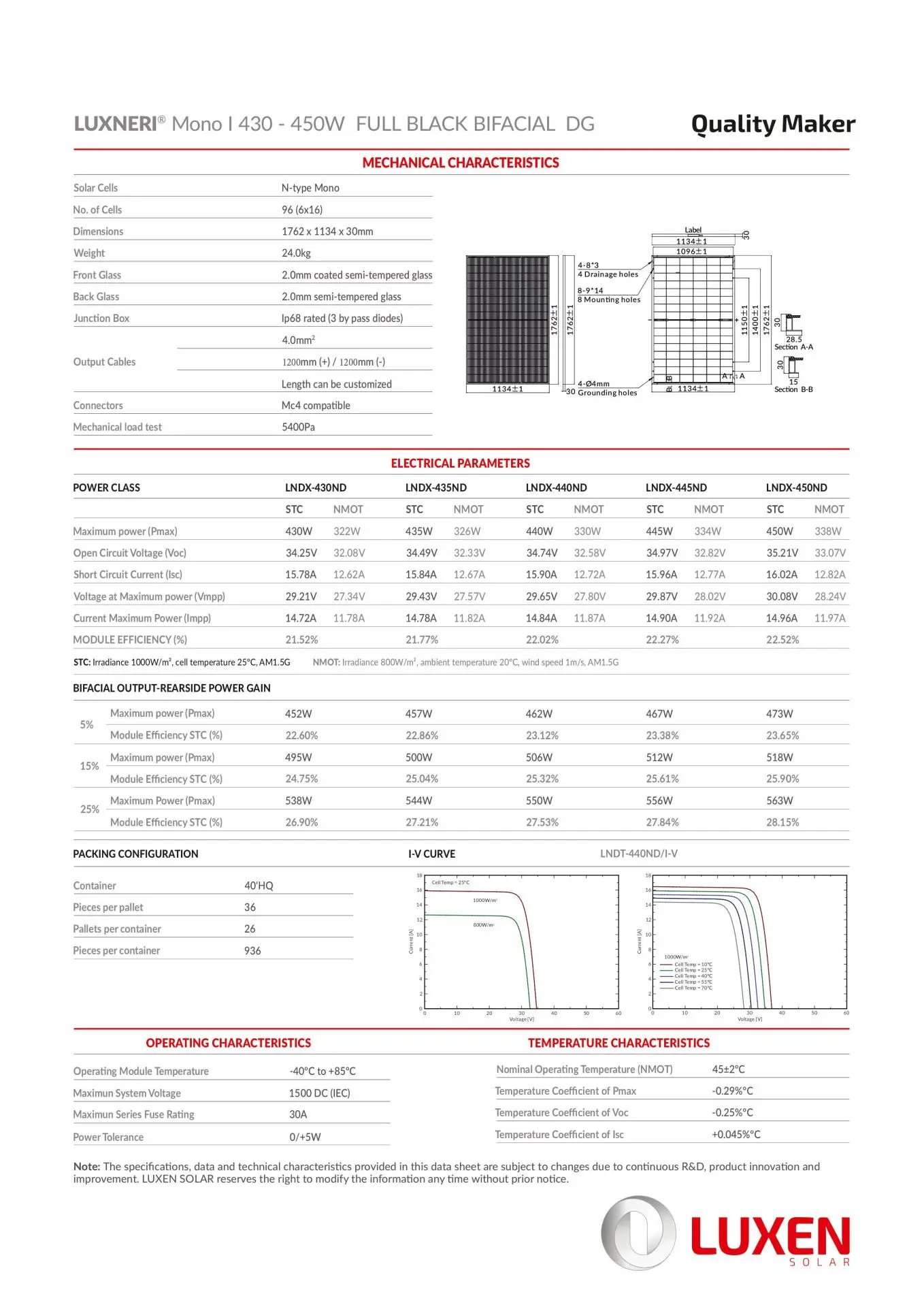

Technische Daten der Solarmodule

• maximale Leistung: 450W
• Modulspannung (Vmp): 30,08V
• max. Strom (Imp): 14,96A
• Leerlaufspannung (Voc): 35,21V
• Kurzschlussstrom (Isc): 16,02A
• Modulwirkungsgrad: 22,52%
• max. Betriebsspannung: 1500V DC
• Betriebstemperaturbereich: -40°C bis +85°C
• Abmessungen: 1762 x 1134 x 30mm
• Zellen: 96 (6x16)
• Schutzart IP68
• Anschluss: MC4
• Gewicht: 24kg

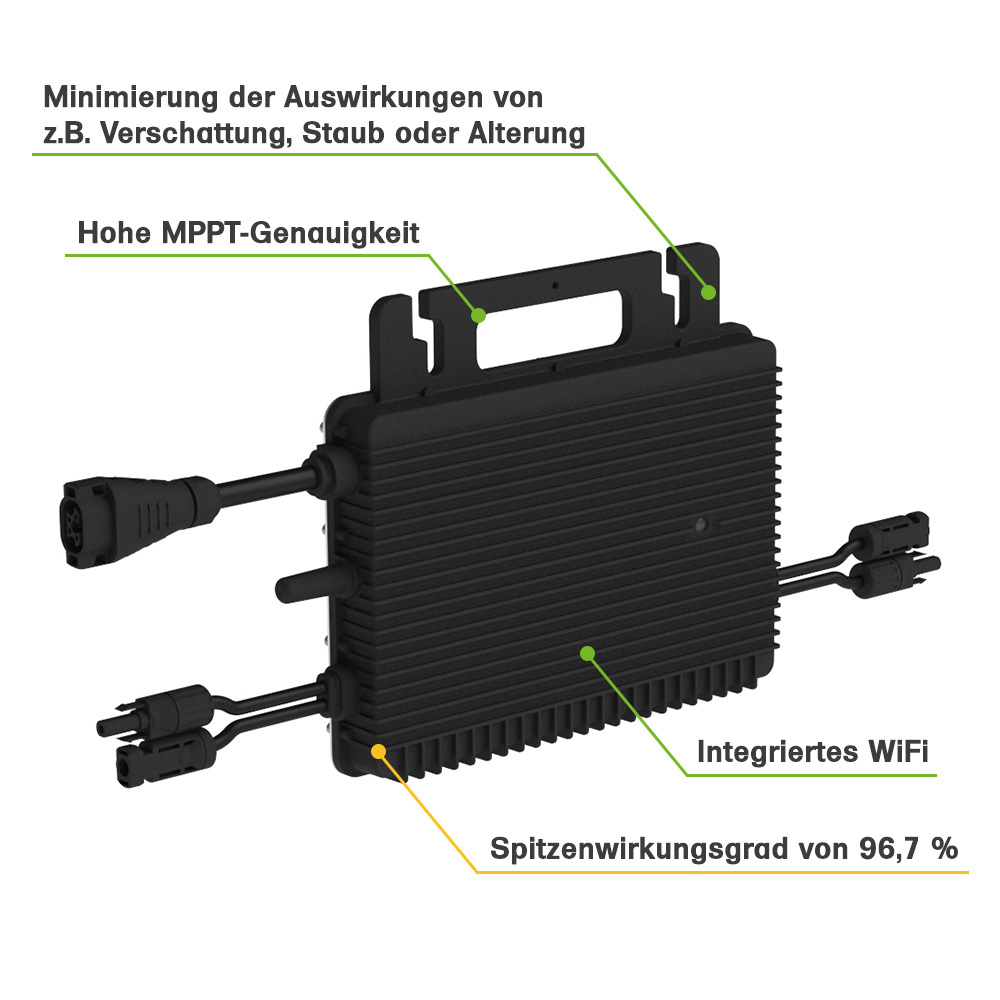

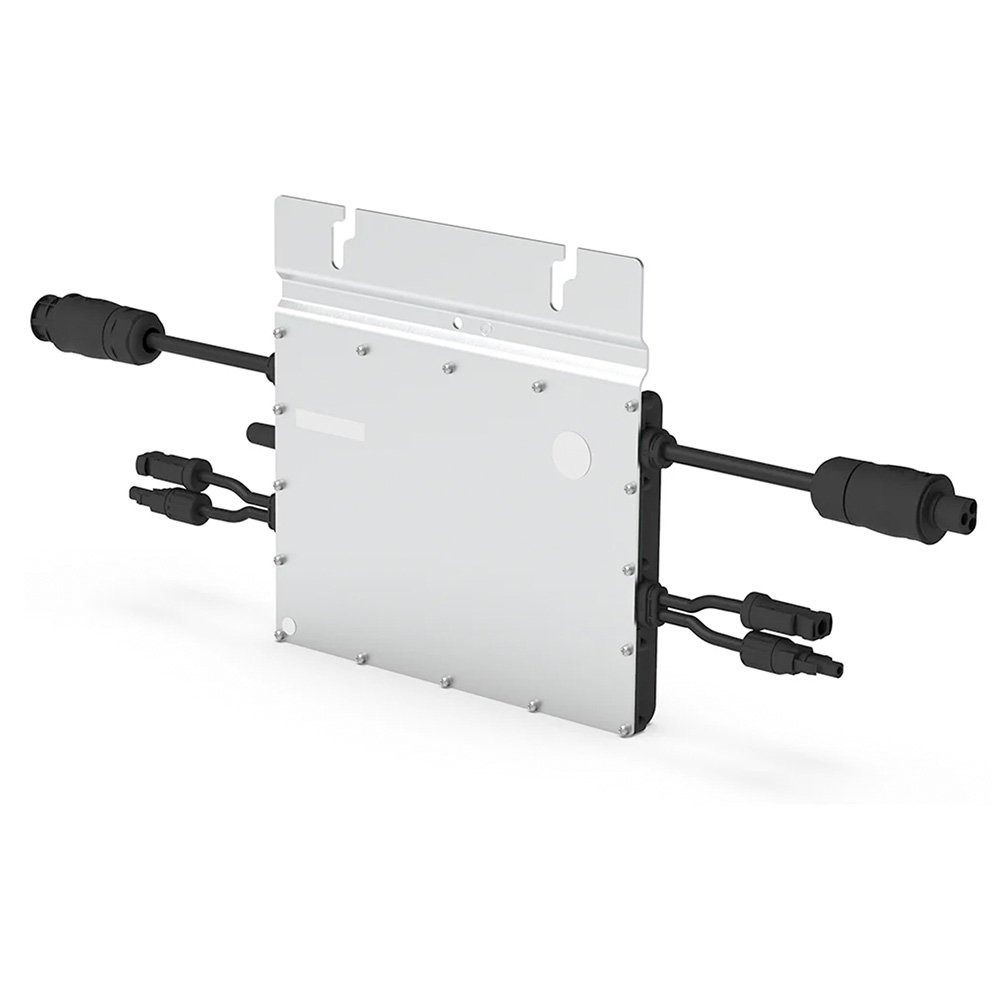

HMS-800W-2T Mikrowechselrichter mit WiFi integriert

Der HMS-800W-2T (MPN: HMS-800W-2T) von Hoymiles ist der perfekte Mikrowechselrichter für ein Balkonkraftwerk. Neben dem hier zu erwähnenden, integrierten WiFi-Modul in Industrie+-Qualität, eignet sich das kompakte Leichtgewicht (nur 3,2kg) hervorragend für die Solarstromproduktion mit bis zu zwei Solarpanelen bis zu einer Leistung von je 320 bis 540+W. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Startspannung sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.

Eigenschaften

• Integriertes WiFi-Modul
• Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
• Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
• Optimale Systemzuverlässigkeit
• Spitzenwirkungsgrad von 96,7%
• 12 Jahre Produktgarantie
• Hohe Sicherheit durch integrierte Schutzfunktionen
• Einfache Installation
• Lange Lebensdauer
• Entspricht VDE-AR-N 4105: 2018, EN 50549-1: 2019, VFR 2019, IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4, IEC/EN 61000-3-2/-3

Zwei MPP-Tracker für optimale Solar-Erträge

Mit der Maximum Power Point Tracker Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Bestrahlungsstärke, Temperatur am Modul und Solarzellentyp fest. Durch die zwei MPP-Tracker im HMS-800W-2T, kann der optimale Arbeitspunkt für die zwei PV-Stränge getrennt voneinander optimiert werden. Die beiden Tracker arbeiten unabhängig voneinander und so hätte z.B. eine Verschattung bei einem Strang keinen Einfluss auf den zweiten.

Einfacher Aufbau

PV-Systeme mit Hoymiles-Mikrowechselrichtern sind sehr einfach zu planen. Sie brauchen keine umständlichen herkömmlichen Wechselrichter zu installieren. Jeder Mikrowechselrichter kann schnell auf dem PV-Montagegestell oder direkt unter dem PV-Modul montiert werden. Das PV-Modul wird direkt vor Ort mit dem Mikrowechselrichter verbunden und eliminiert dadurch das Risiko, dass Personen einer gefährlich hohen Gleichspannung ausgesetzt sind.

Technische Daten

• Empfohlene Modulleistung: bis zu 320W - 540+W (je Modul)
• MPPT Spannungsbereich: 16-60V
• Einschaltspannung: 22V
• Maximale Eingangsspannung: 65V
• Maximaler Eingangsstrom: 2*14A
• Maximaler Eingangskurzschlussstrom: 2*25A
• Nennausgangsleistung: 800VA
• Nennausgangsstrom: 3,48A
• Nennausgangsspannung/-bereich: 230V / 180-275V
• CEC Spitzenwirkungsgrad: 96,70%
• Umgebungstemperaturbereich: -40 - +65°C
• Lagertemperaturbereich: -40°C - +85°C
• Abmessungen (BxHxT): 261 x 180 x 35,1 mm
• Gewicht: 3,2kg
• Gehäuseeinstufung: IP67
• Anzahl MPPT`s: 2

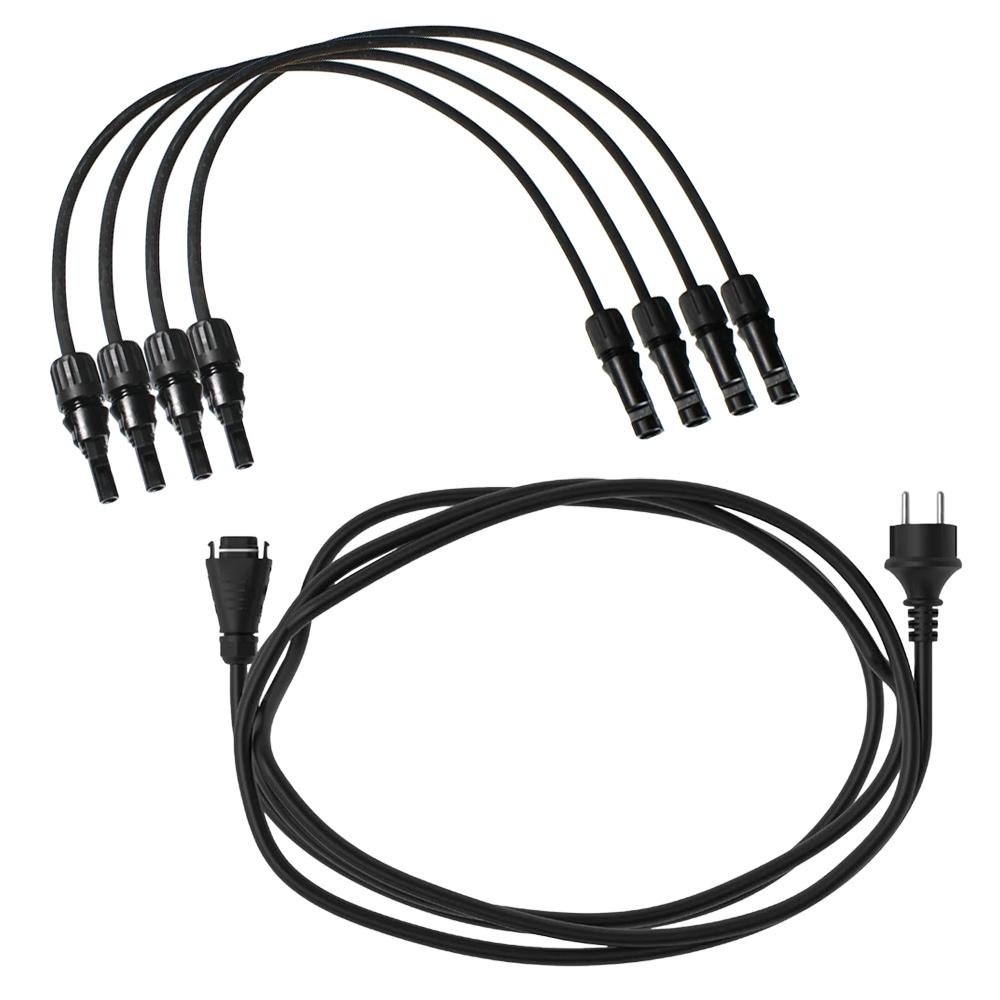

MC4-Verlängerungskabel

2m 6mm² MC4-Verlängerungskabel (Bestückung MC4 Stecker und Buchse ) mit strahlenvernetzten Solarkabel vom führenden Kabehersteller Lapp aus Deutschland. Auch bei den Steckern selbst handelt es sich um deutsche originale von MutliContact. Die Fertigung aller anwendungsbereiten Kabel findet in unser Manufaktur in Niederbayern statt.

Dabei verwenden wir hochwertiges Spezialwerkzeug und sorgen somit für eine extrem zugfeste Verbindung die auch sehr harten Umständen trotzt und der auch die Witterung über einen sehr langen Zeitraum nichts anhaben kann.

Anwendungsbereich

• ideal für die flexible Verkabelung von Solarmodulen auf unterschiedlichen Dachseiten oder Modulreihen
• für die parallele Verbindung von Solarmodulen

Nutzen

• Plug and Play, auspacken und einsetzen, sie brauchen keinerlei Fachwerkzeug
• strahlvernetzte Solarleitung (nur zwei Kabelhersteller auf der Welt besitzen dafür die Technologie)
• Planungssicherheit durch eine lange Hersteller Garantie von 10 Jahren
• in verschiedenen Längen und Farben erhältlich und somit für fast jede Aufgabe geeignet

Technische Daten
Kabel-Typ: Ölflex XLR-R 6mm² von Lapp - TÜV + UL geprüft
max. Spannung: 1000V
Kabellänge: 2m
Bestückung: 1 MC4 männlich + 1x MC4 weiblich

Optionale Befestigungs-Systeme

Die Offgridtec Balkonkraftwerke gibt es wahlweise mit oder ohne Befestigungs-Sets. Zur Auswahl stehen Montage-Sets für:

• Balkongeländer: mit passenden C-Haken
• Flachdach: Neigungswinkel 10° - 60°
• Biberschwanzdach: mit Biberschwanz-Dachhaken
• Ziegeldach: mit 3-fach verstellbaren Dachhaken
• Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben

Balkonkraftwerke in Deutschland

Aktuell gibt es in Deutschland kein Gesetz oder Verordnung, in der die Erzeugung von Solarstrom für den reinen Eigenbedarf geregelt wird. Der Grenzwert von maximal 600W AC PV-Leistung ist ein Reservewert, der nach aktueller VDE-Norm in einen bestehenden Steckdosenkreis eines Hauses eingespeist werden kann, ohne diesen zu überlasten. Für eigenständige Stromkreise ohne zusätzliche Belastung wird nichts beschrieben.
Jede elektrische Installation sollte VDE-Konform ausgeführt werden. Der Betrieb eines Balkonkraftwerks über die übliche Schuko-Steckdose ist jedoch grundsätzlich nicht verboten. Die Meldung bei der Bundesnetzagentur ist Pflicht. Jedoch sind noch keine Fälle von Ordnungsgeld bei Nichtmeldung von Balkonkraftwerken bekannt, sowie unüberwindbare Probleme mit Netzbetreibern. Die Einhaltung und Umsetzung von Normen und Pflichten obliegt dem Anlagenbetreiber. Hierzu sind bereits viele fachliche und auch juristische Informationen auf einschlägigen Websites zu finden.

Sie haben weitere Fragen zu Balkonkraftwerken und deren Funktionsweise? Sprechen Sie uns an, wir helfen Ihnen gerne weiter.
