Offgridtec Balkonkraftwerk 1720W HMS-1600-4T DTU-Lite-S Longi Hi-Mo-6 430W Mini-PV Solaranlage

Die Balkonkraftwerke von Offgridtec bieten eine praktische Lösung, um einen Teil des benötigten Stroms für den Haushalt selbst zu erzeugen und dadurch die Kosten für den Gesamtstromverbrauch erheblich zu reduzieren. Das System umfasst zwei Black-Frame Solarmodule, einen geeigneten Micro-Wechselrichter inkl. DTU-Kontrolleinheit sowie ein AC-Anschlusskabel, das den Wechselrichter mit einer Steckdose verbindet. Die Module sind so ausgelegt, dass sie direkt nebeneinander installiert werden können.

Wie funktioniert ein Balkonkraftwerk?

Das Offgridtec Balkonkraftwerk ist eine platzsparende Solaranlage, die aus einem Solarmodul und einem passenden Hoymiles Microwechselrichter besteht, um den erzeugten Strom in das hauseigene Stromnetz einzuspeisen. Der Wechselrichter wird idealerweise direkt an der Unterkonstruktion des Solarmoduls angebracht und mit dem Solar-Steckverbinder am Modul verbunden. Das AC-Kabel wird über den Battery-Anschluss des Wechselrichters angeschlossen und direkt zur passenden Steckdose geleitet. Dabei kann zwischen einer herkömmlichen Schuko-Steckdose und einer Wieland-Einspeisesteckdose, die im Lieferumfang enthalten ist, gewählt werden. Es ist keine spezielle Einstellung erforderlich, um den erzeugten Solarstrom im Stromnetz des Hauses zu nutzen. Wenn Strom von anderen Quellen im Haus vorhanden ist, wird dieser bevorzugt genutzt und bei Bedarf durch Netzstrom ergänzt.

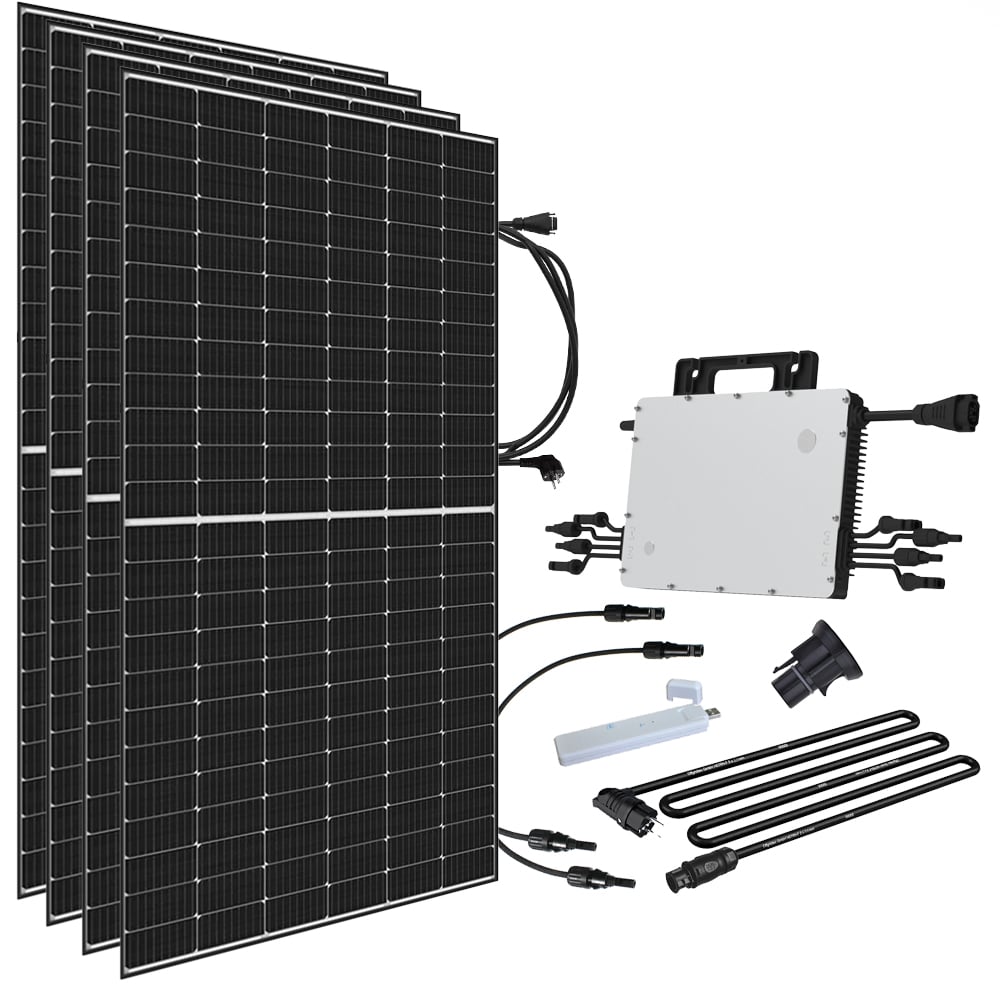

Das Balkonkraftwerk Komplettsystem enthält:

• 4x Longi Hi-Mo-6 430W Solarmodul LR5-54HTH Black Frame
• 1x Hoymiles HMS-1600-4T Microinverter Modulwechselrichter
• 1x Hoymiles DTU-Lite-S WLAN Datenübertragungseinheit für HMT / HMS
  • Um zusätzlich zur Überwachung die Möglichkeit zu haben Einstellungen zu ändern, wird statt der DTU-Lite-S eine DTU Pro-S benötigt (nicht im Lieferumfang enthalten)

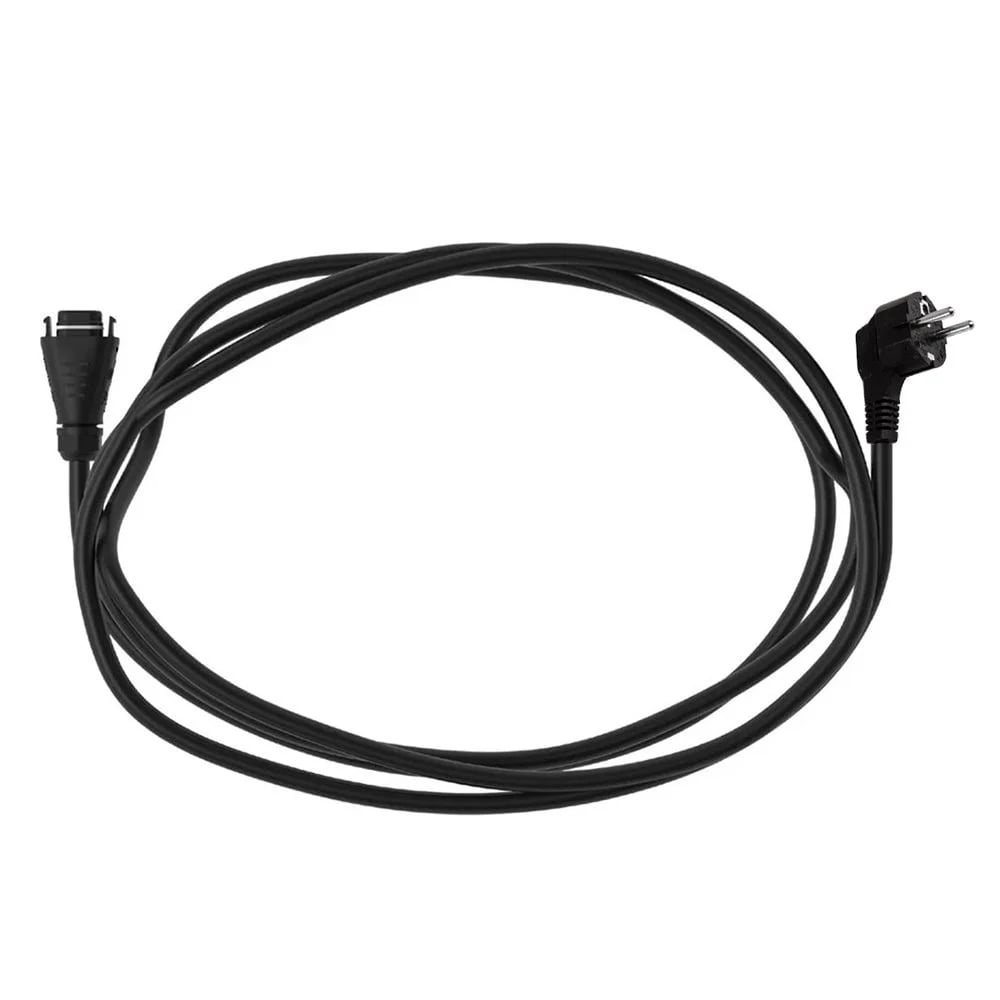

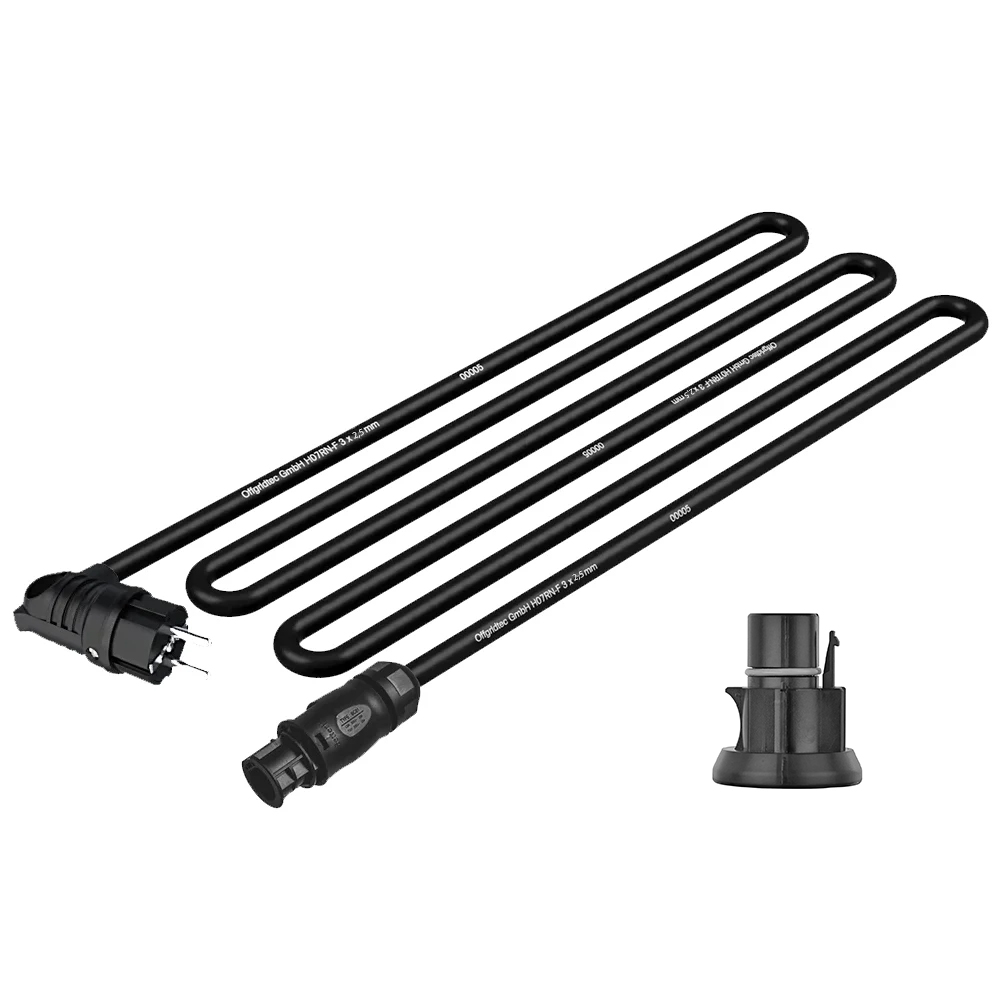

• 1x Hoymiles HMS-Anschlusskabel 3x1,5mm² Plug&Play 10m
• 1x Betteri Endkappe für BC01 Buchse IP67 Female
• 4x 3m 6mm² MC-4-Verbindungskabel Stecker/ Buchse Verlängerung

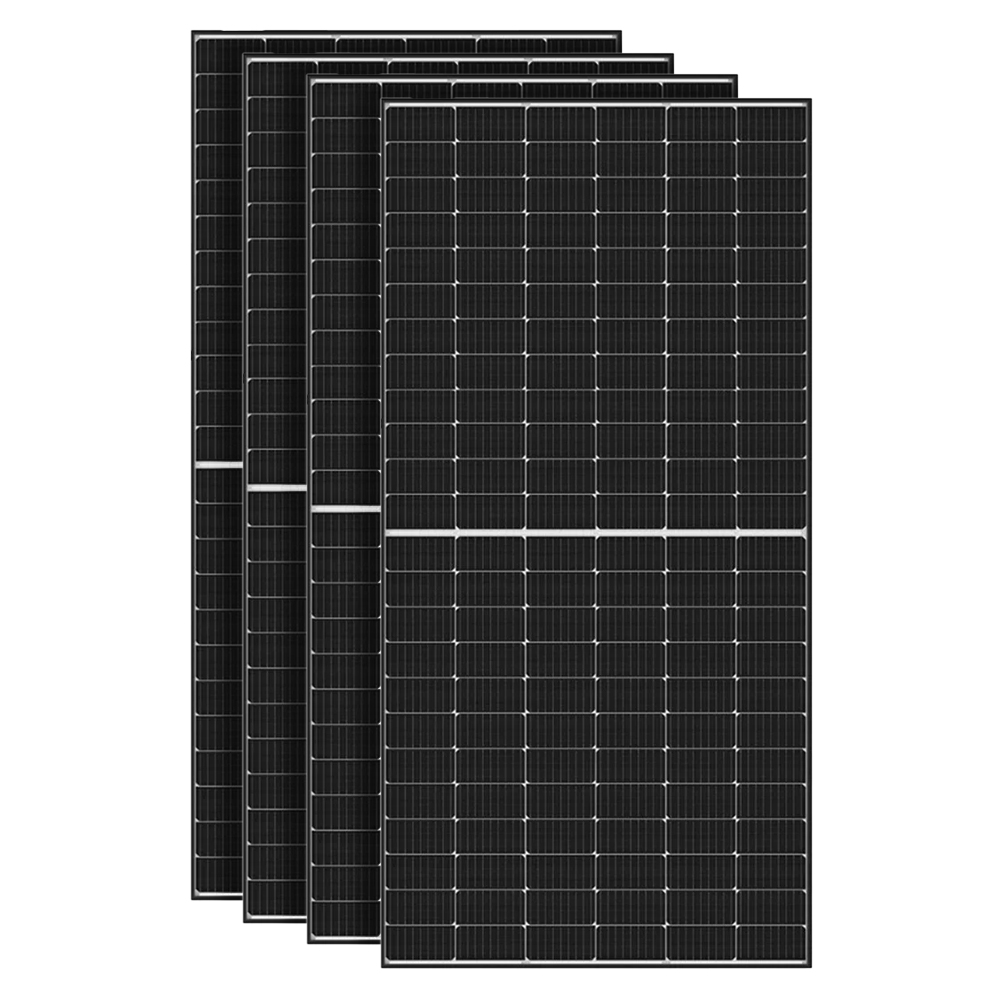

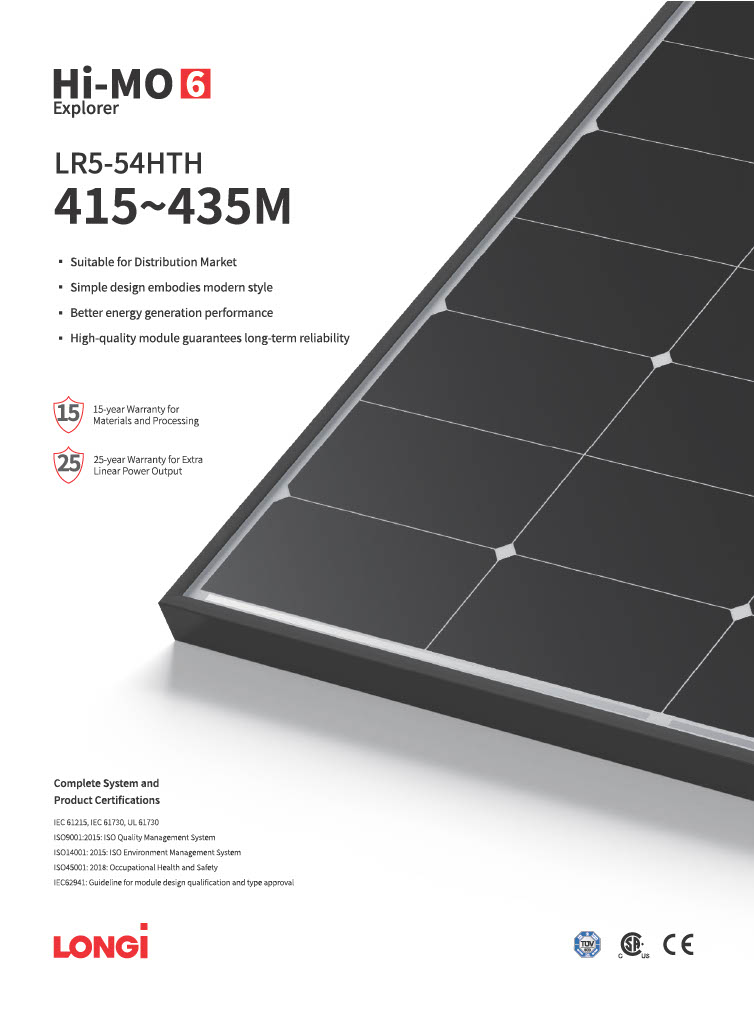

Longi Hi-Mo-6 430W Solarmodul LR5-Black Frame

Das Longi LR5-54HTH-430M ist ein 430W Solarmodul mit monokristallinen Zellen und gehört zu der verbesserten Hi-MO 6 Produktserie. Die HPBC Zellentechnologie verwendet hierbei eine Full-Back Schweißtechnologie und erhöht dadurch den Widerstand gegen Mikrorisse.

Auf einen Blick: das Longi Hi-Mo-6 430W

• Hocheffiziente HPBC-Zellentechnologie
• Hoher Wirkungsgrad von 22%
• Verbessert die Lichtabsorption um etwa 2,27%
• 3,2mm beschichtetes Hartglas
• Hersteller Produktgarantie: 15 Jahre auf Material und Verarbeitung
• Schlichtes Design verkörpert modernen Stil
• Bessere Leistung bei der Energiegewinnung
• Hochwertiges Modul gewährleistet langfristige Zuverlässigkeit

Technische Daten

• maximale Leistung: 405W
• Modulspannung (Vmp): 31,62V
• max. Strom (Imp): 12,81A
• Leerlaufspannung (Voc): 37,74V
• Kurzschlussstrom (Isc): 13,70A
• Modulwirkungsgrad: 20,74%
• Abmessungen: 1722 x 1134 x 30 mm
• Betriebstemperaturbereich: -40°C bis +85°C
• max. Betriebsspannung: 1500V DC
• Anzahl der Zellen: 108 (6x18)
• Gewicht: 23,5 kg

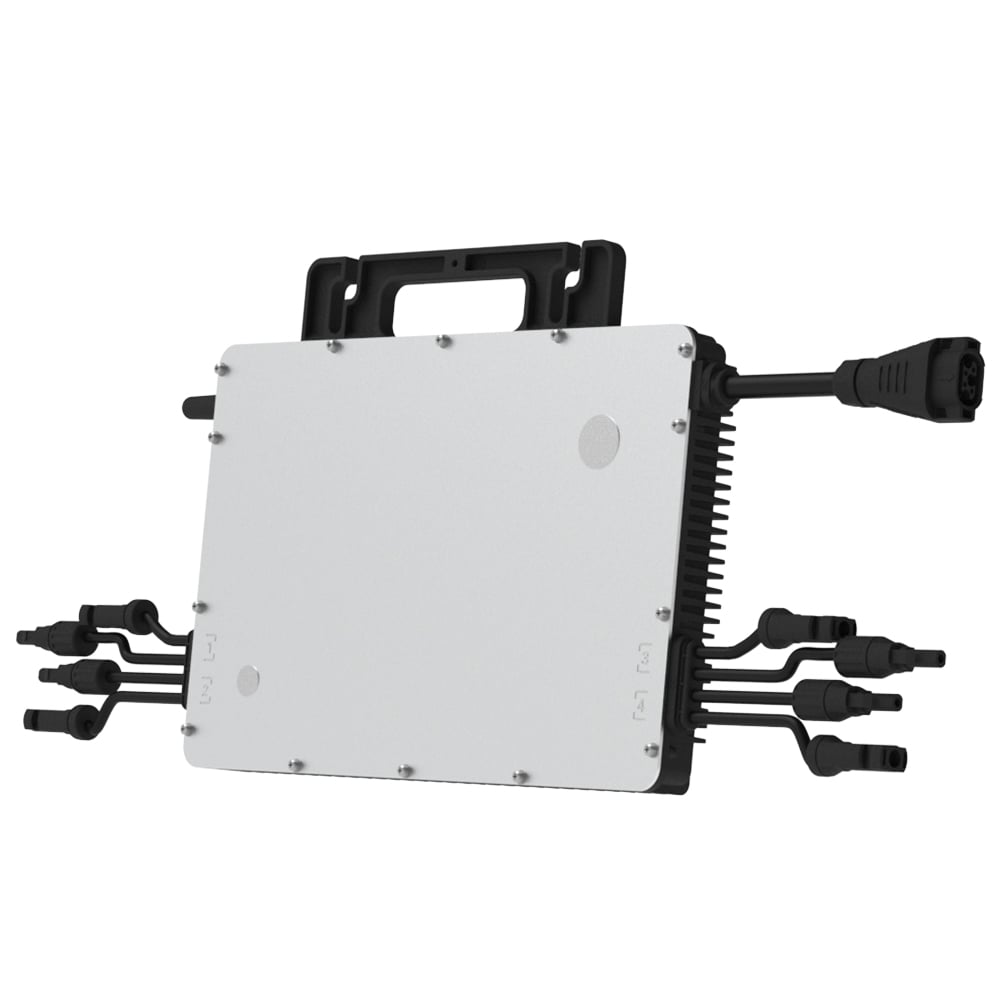

Hoymiles HMS-1600-4T Modulwechselrichter

Der HMS-1600-4T (MPN: HMS-1600-4T) von Hoymiles ist der perfekte Mikrowechselrichter für Ihr Balkonkraftwerk. Das kompakte Leichtgewicht (nur 5,56kg) eignet sich für die Solarstromproduktion mit bis zu vier Solarpanelen bis zu einer Leistung von je 320W bis 540W+. Genauso wie bei allen anderen Mikrowechselrichtern von Hoymiles ist er für lange Betriebsstunden und breiter PV-Modulanwendung geeignet, da seine Startspannung sehr niedrig (nur 22V) und der DC-Eingangsbereich der Betriebsspannung (16-60V) extrem breit ist.

Artikeldetails HMS-1600-4T

• Minimierung der Auswirkungen von z.B. Verschattung, Staub oder Alterung durch MPPT
• Hochwertige Energiegewinnung mit hoher MPPT-Genauigkeit
• Optimale Systemzuverlässigkeit
• Spitzenwirkungsgrad von 96,7%
• 12 Jahre Produktgarantie
• Hohe Sicherheit durch integrierte Schutzfunktionen
• Einfache Installation
• Lange Lebensdauer

Technische Daten

• Empfohlene Modulleistung: bis zu 320W - 540+W (je Modul)
• MPPT Spannungsbereich: 16-60V
• Einschaltspannung: 22V
• Maximale Eingangsspannung: 65V
• Maximaler Eingangsstrom: 4*14A
• Maximaler Eingangskurzschlussstrom: 4*25A
• Nennausgangsleistung: 1600VA
• Nennausgangsstrom: 6,96A
• Nennausgangsspannung/-bereich: 230V / 180-275V
• CEC Spitzenwirkungsgrad: 96,70%
• Umgebungstemperaturbereich: -40°C - +65°C
• Abmessungen (BxHxT): 331 x 218 x 40,6 mm
• Gewicht: 5,56kg
• Gehäuseeinstufung: IP67

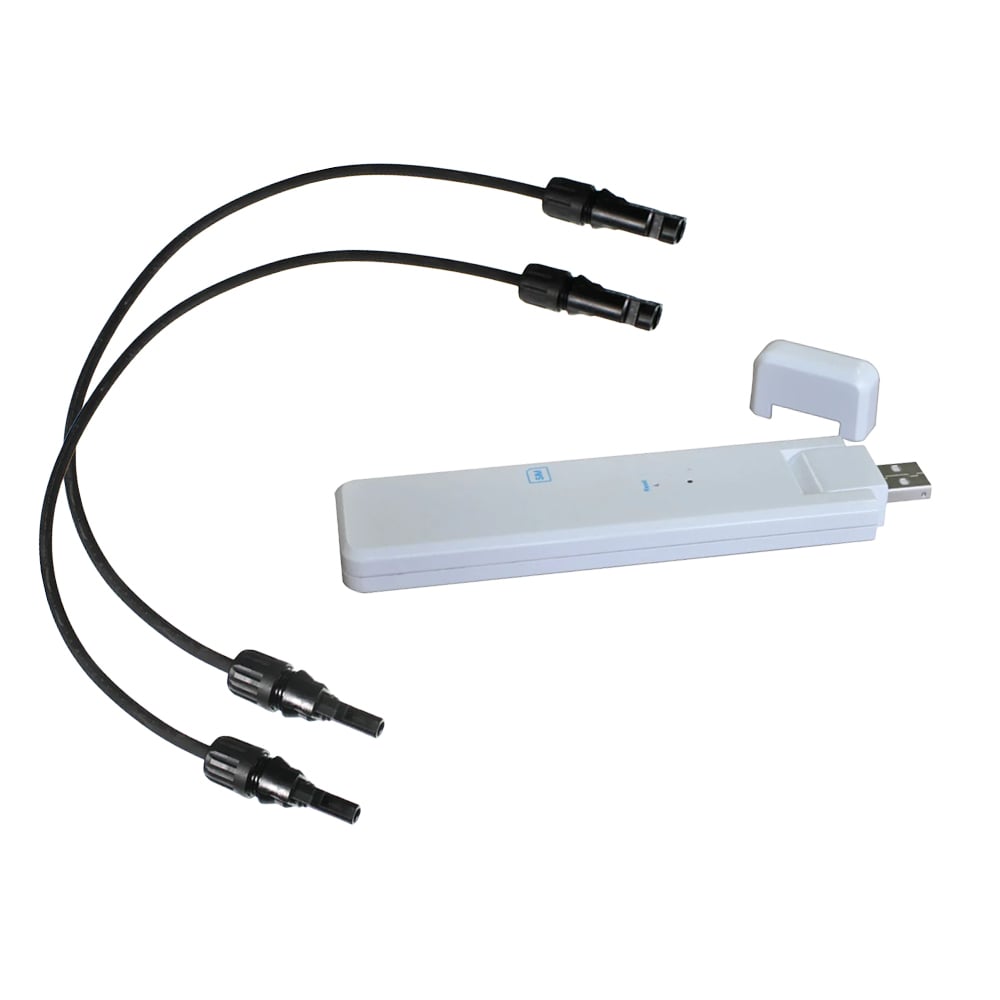

Hoymiles DTU-Lite-S

Das Hoymiles-Gateway DTU-Lite-S ist eine Datenübertragungseinheit, die Informationen und Daten von Mikrowechselrichtern mit Hilfe einer Sub-1G-Funklösung erfasst und sie über WLAN-Technologie an das Hoymiles-Überwachungssystem S-Miles Cloud übermittelt.

Produktübersicht

• Einfache Installation dank Plug and Play
• Überwachung auf Modulebene, mit bis zu 99 Solarmodulen
• Daten und Alarme von Mikrowechselrichtern auf S-Miles Toolkit in Echtzeit
• Fernwartung des Systems über die S-Miles Cloud
• Direktanschluss (USB-Port)

Technische Daten

• Typ: Sub-1G
• Maximale Entfernung (offenes Gelände und je nach Installationsumgebung): bis zu 400m
• Begrenzung der Überwachungsdaten von Solarmodulen: 99
• Signal: WLAN:802.11b/g/n
• Abtastung: Alle 15 Minuten
• LED-Anzeige
• Lokale APP: S-Miles Toolkit
• Leistungsaufnahme Typ 1,0 W / max. 5,0 W
• Eingangsspannung: 5V
• Umgebungstemperaturbereich: -20 bis +55°C
• Abmessungen (BxHxT): 143 x 33 x 12,5 mm
• Gewicht: 0,1kg
• Zertifikat: CE, FCC, IC, RCM, Anatel
• Modell des Mikrowechselrichters: HMS und HMT-Serie

Balkonkraftwerke in Deutschland

Aktuell gibt es in Deutschland kein Gesetz oder Verordnung, in der die Erzeugung von Solarstrom für den reinen Eigenbedarf geregelt wird. Der Grenzwert von maximal 600W AC PV-Leistung ist ein Reservewert, der nach aktueller VDE-Norm in einen bestehenden Steckdosenkreis eines Hauses eingespeist werden kann, ohne diesen zu überlasten. Für eigenständige Stromkreise ohne zusätzliche Belastung wird nichts beschrieben. Jede elektrische Installation sollte VDE-Konform ausgeführt werden. Der Betrieb eines Balkonkraftwerks über die übliche Schuko-Steckdose ist jedoch grundsätzlich nicht verboten. Die Meldung bei der Bundesnetzagentur ist Pflicht. Jedoch sind noch keine Fälle von Ordnungsgeld bei Nichtmeldung von Balkonkraftwerken bekannt, sowie unüberwindbare Probleme mit Netzbetreibern. Die Einhaltung und Umsetzung von Normen und Pflichten obliegt dem Anlagenbetreiber. Hierzu sind bereits viele fachliche und auch juristische Informationen auf einschlägigen Websites zu finden.
