Offgridtec Backup-Kit Nachrüstsatz 30,7kWh mit Pytes 48100R-C Akku Victron MultiPlus-II 48/5000 3-phasig

Die 3-phasigen Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pytes, den passenden MultiPlus-II Wechselrichtern und einen Cerbo GX MK2 von Victron Energy zur Systemüberwachung. Damit kannst du deine Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.

Mit den Akkus von Pytes hast du je nach Auswahl eine Speicherkapazität von 20,5 kWh bis 30,7 kWh, um deine Energie effizient zu nutzen und auch bei Bedarf länger autark zu bleiben. Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.

Einsatzgebiete des Offgridtec Backup-Kits:

• Notstromversorgung
• Netzunabhängige Solarsysteme (Inselanlagen)
• Nachrüstung bestehender PV-Anlagen
• Netzgekoppelte Stromversorgung
• USV-Anlagen

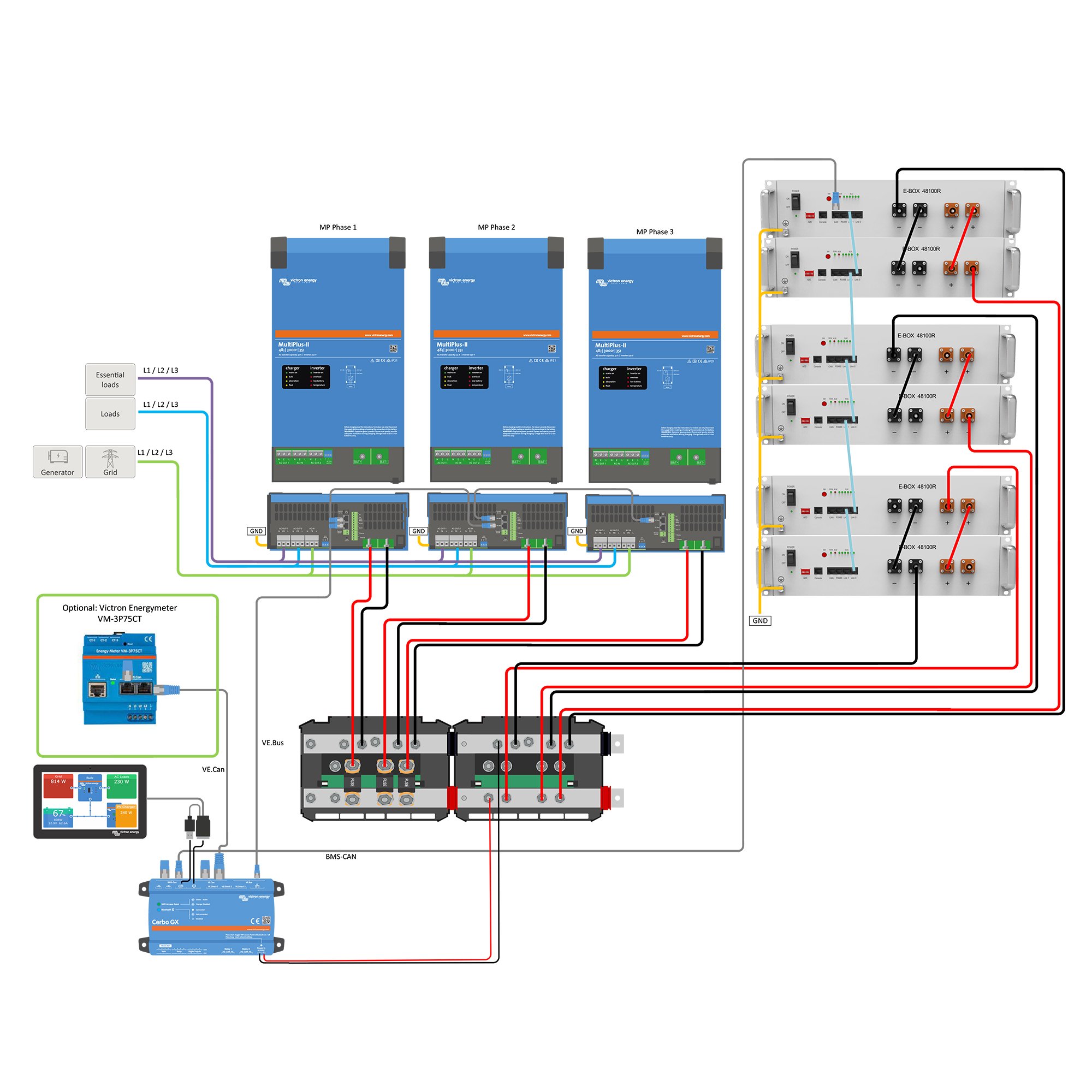

Was enthält das Offgridtec Backup-System?

• Pytes E-Box-48100R-C 100Ah 51V LiFePO4 Batterie (je nach Auswahl 4 oder 6x)
• 3x Victron MultiPlus-II 48/5000/70-50 230V
• 1x Victron Cerbo GX MK2 Kommunikationszentrale Systemüberwachung

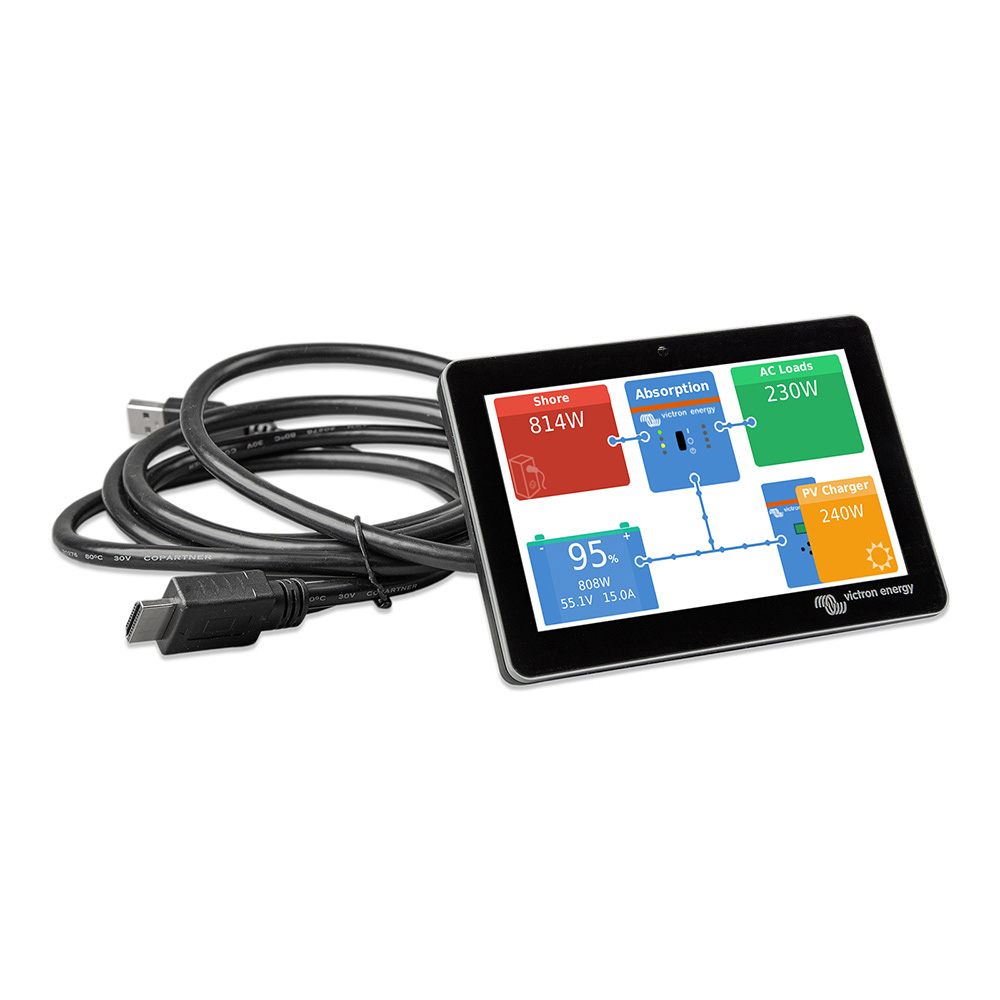

• 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX

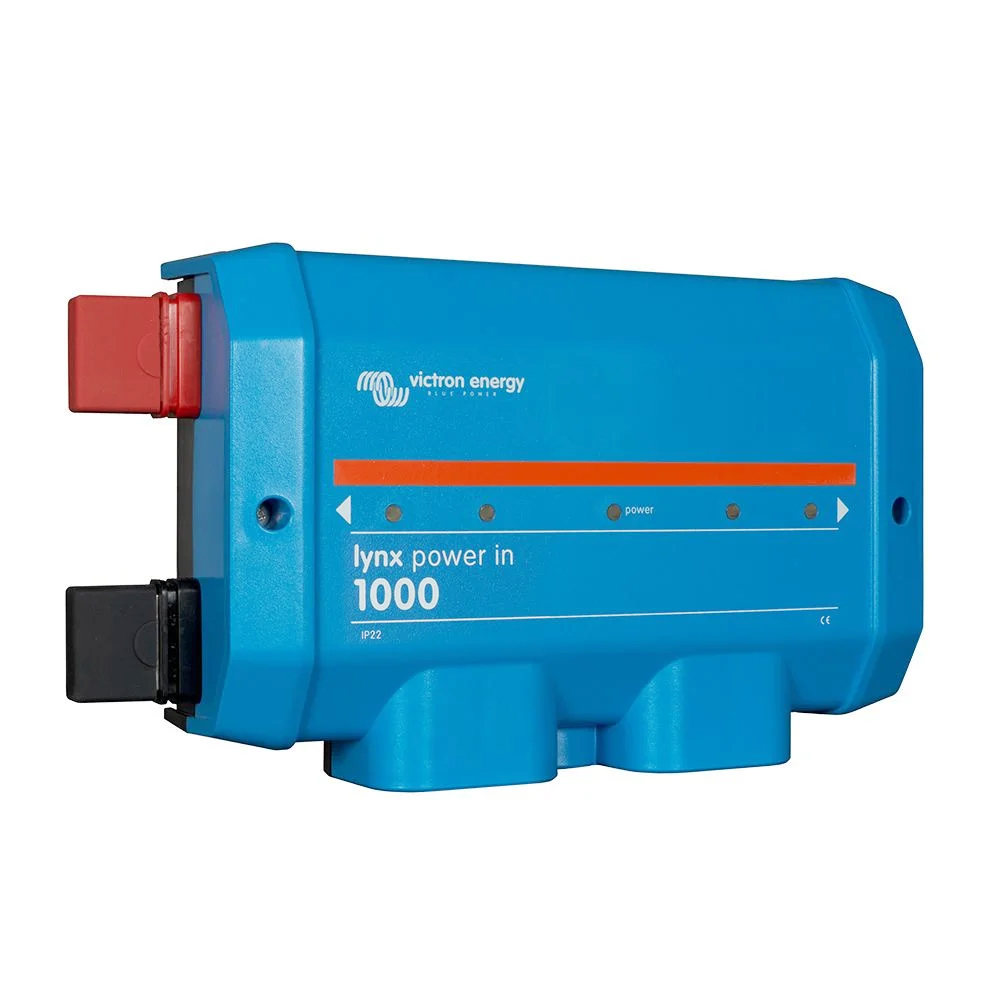

• 1x Victron Energy Lynx Power In (M8)

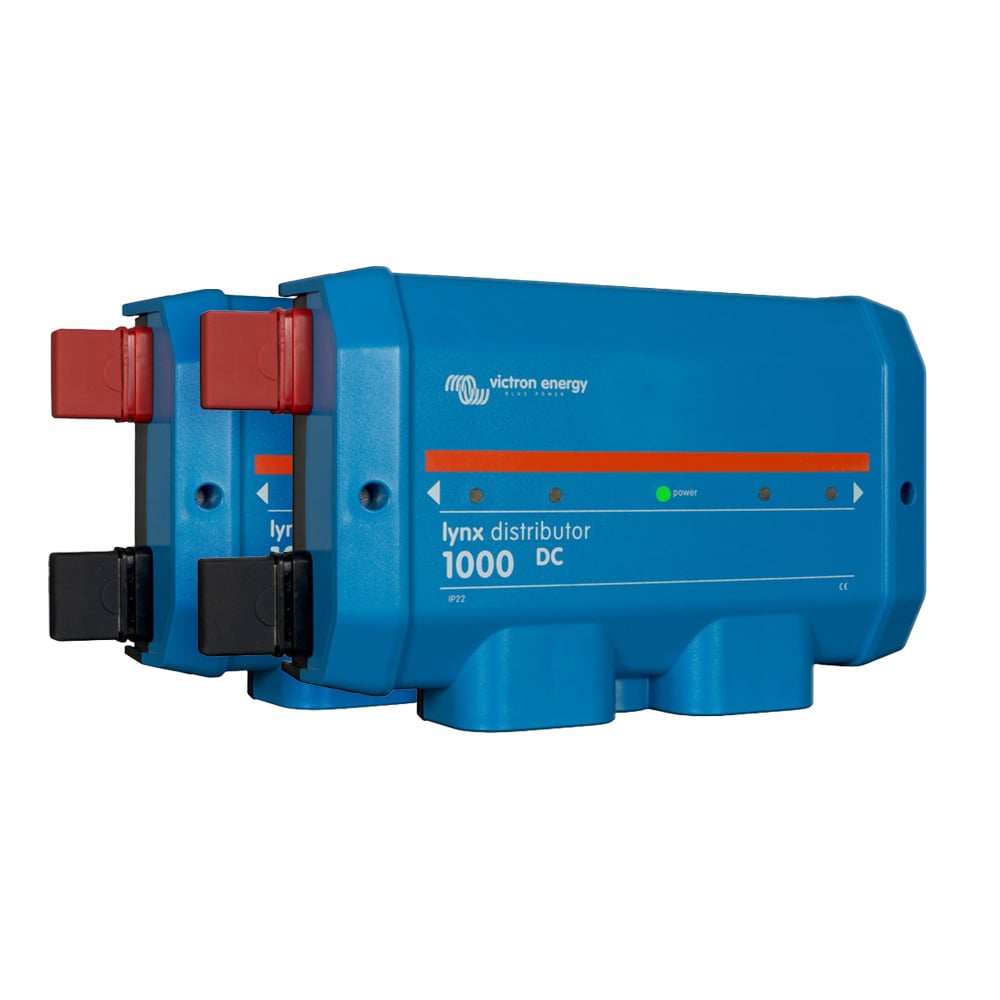

• 1x Victron Lynx Distributor (M8)

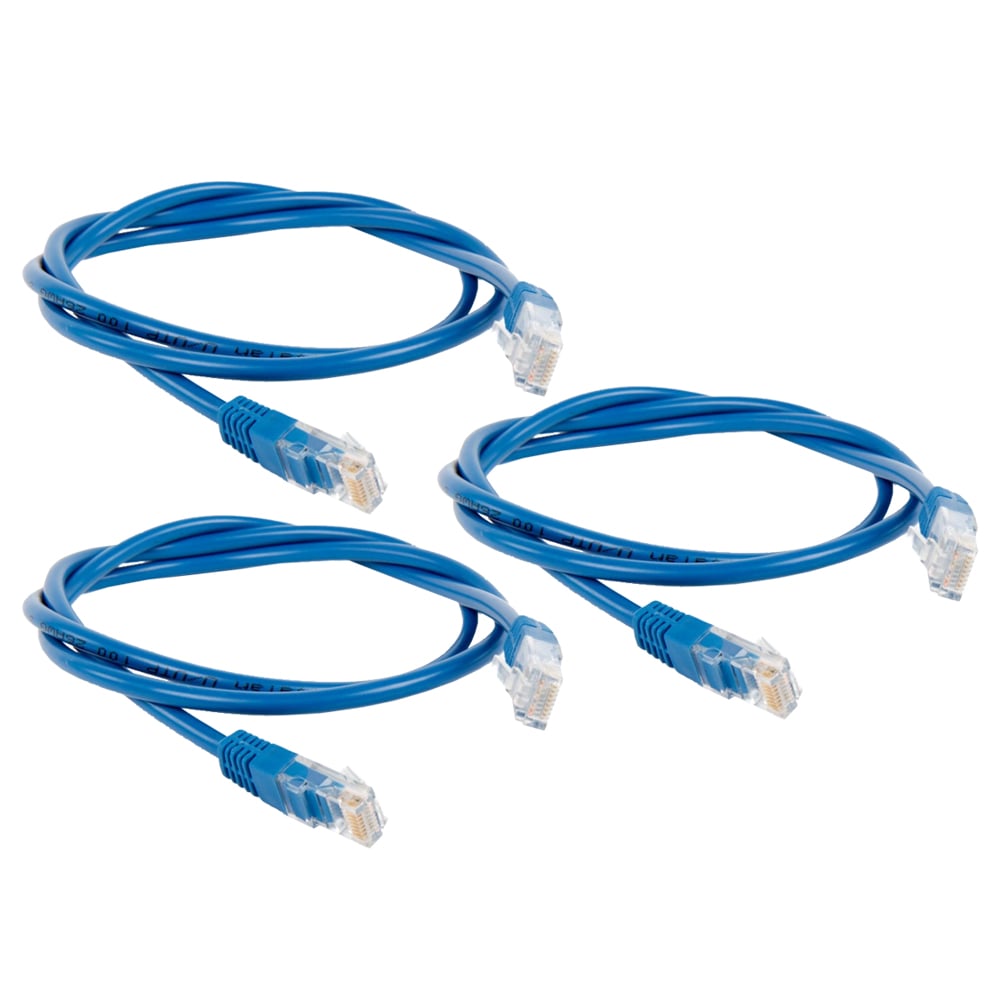

• 2x 0,9m Victron RJ45 UTP Kabel
• 1x 3m Victron RJ45 UTP Kabel

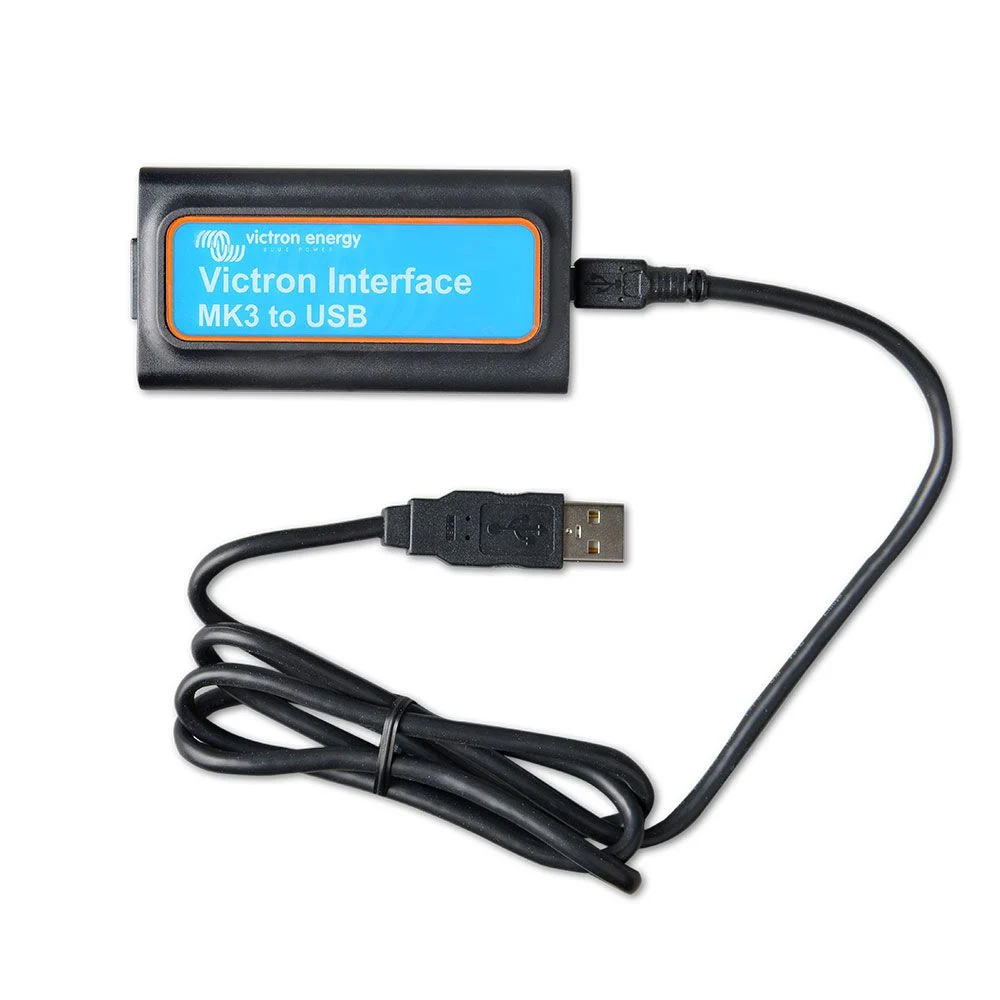

• 1x Victron MK3-USB VE.Bus zu USB Interface
• 1x Pytes Datenkabel Batterie zu Victron Inverter 3,5m MultiPlus 2

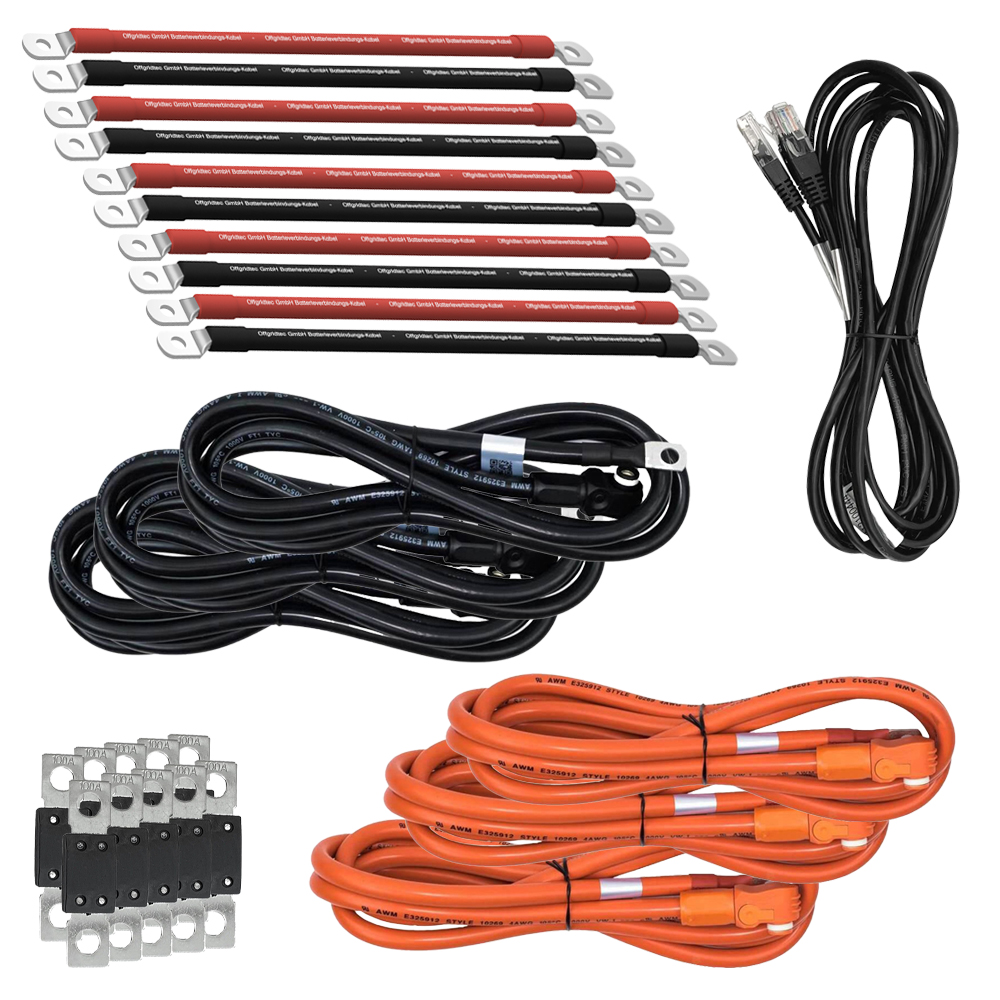

• Pytes Batterie-Wechselrichter-Stromkabel 2m, positiv (je nach Auswahl 2-3x)
• Pytes Batterie-Wechselrichter-Stromkabel 2m, negativ (je nach Auswahl 2-3x)
• 2x Offgridtec 5er-Set MEGA-Sicherung 100A 70V für 48V Systeme
• 3x Offgridtec® 1m Batteriekabel 50mm² beidseitig M8 Ösen

Bei Auswahl Stromzähler

• 1x Victron VM-3P75CT Energy Meter
• 1x Victron 5m RJ45 UTP Kabel

Erweiterte Nutzung deines Backup-Systems

Die Lieferung des Backup-Kits erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel, wobei für den Aufbau eines Energy Storage Systems jeweils zwingend ein Energiezähler erforderlich ist.

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation kannst du sogar den 3-phasigen Zähler auch für 1-phasige Systeme nutzen. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

Damit ein ESS in einer Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!

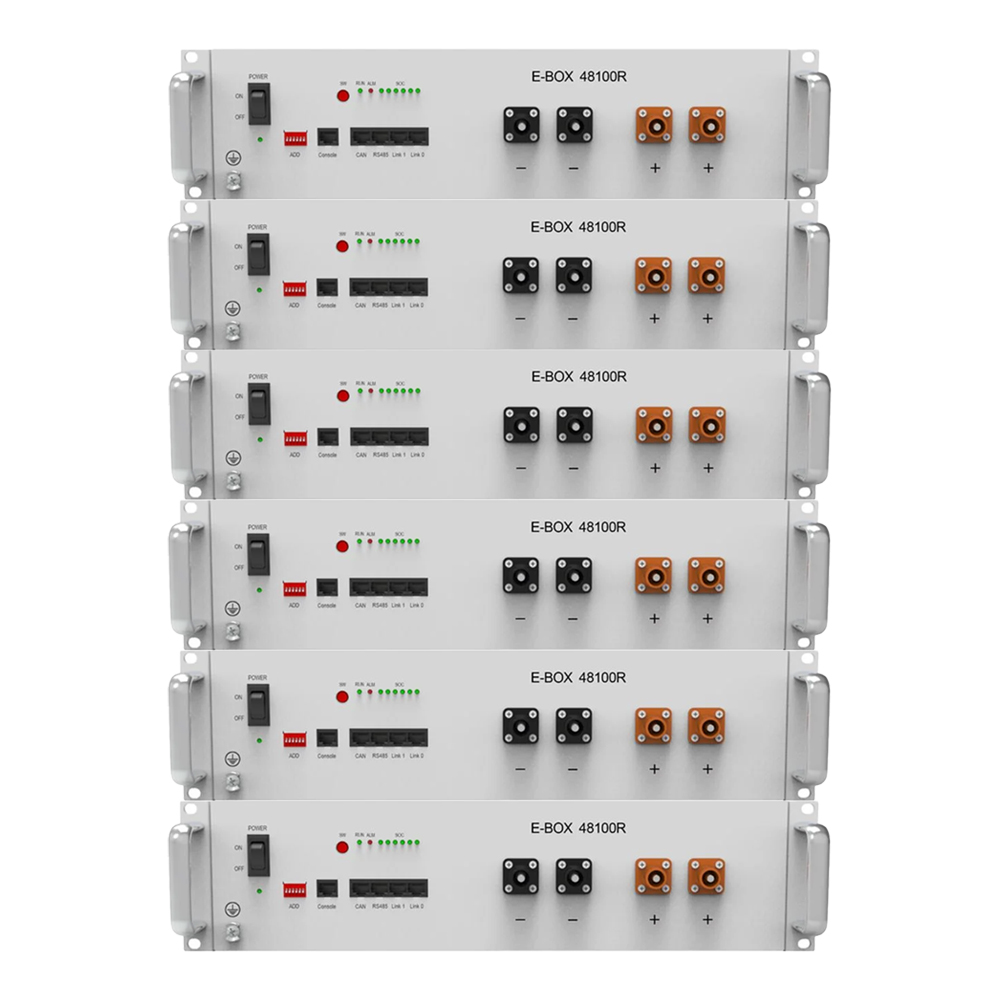

Die Speicherlösung – Pytes E-Box-481000R-C

Die Pytes E-BOX 48100R-C ist ein hochmoderner LFP-Akku mit 100 Ah Kapazität und zeichnet sich durch seine hohe Sicherheit, durchdachte Konstruktion und beeindruckende Leistung aus. Die Batterie ist kompakt, einfach zu installieren, wartungsfrei und kann durch Parallelschaltung als Grundbaustein eines Energiespeichersystems genutzt werden.

Technische Daten

• Batteriechemie: Lithium-Eisenphosphat (LFP)
• Nennspannung: 51,2 V
• Spannungsbereich: 47,5-57,6 V
• Nennleistung: 100 Ah
• Nennenergie: 5,12 kWh
• Max. Ladestrom: 50 A
• Max. Entladung: 50 A
• Ladetemperatur: 0~50°C
• Entladetemperatur: -10~50°C
• Wirkungsgrad: ≥95%
• Kommunikationsprotokoll: RS-232, RS-485, CAN
• Zykluslebensdauer: >6000 Zyklen bei 90% DoD
• Abmessungen: 440 x 620 x 117 mm
• Gewicht: 51 kg

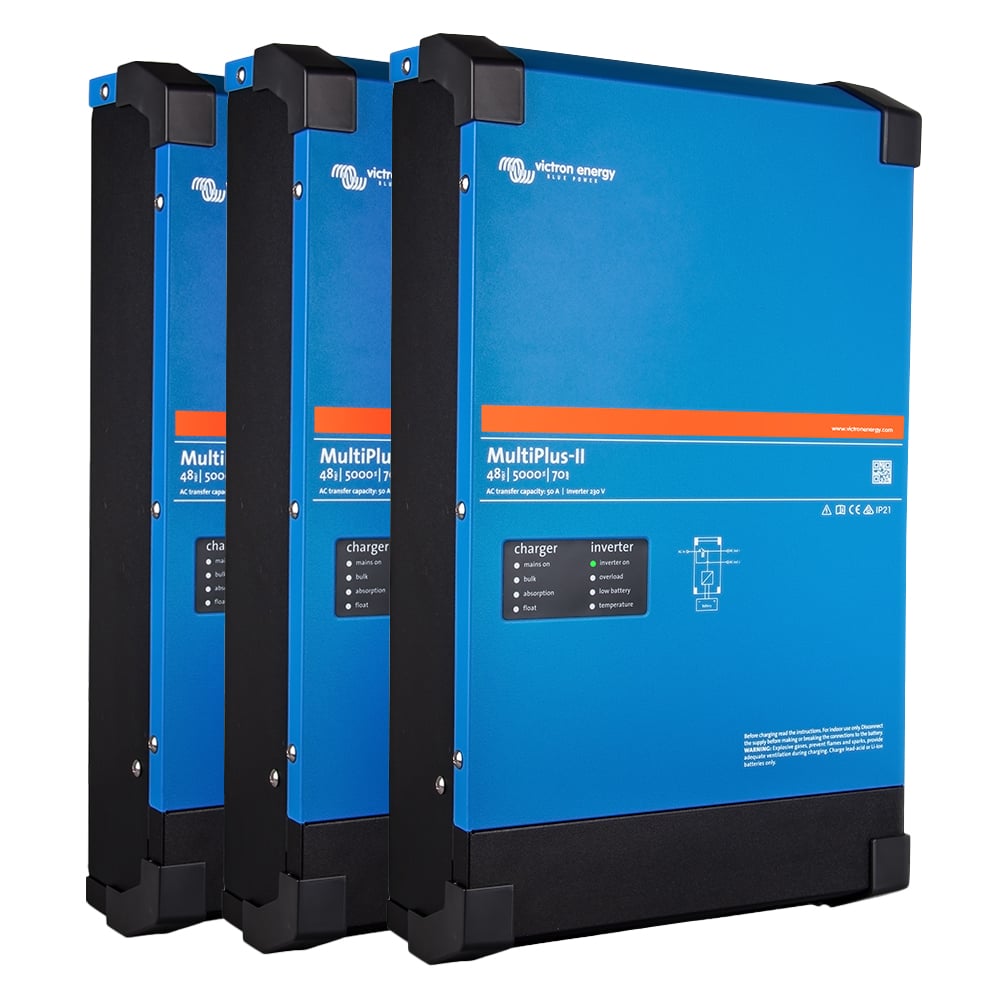

Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination

Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt.

• 5000 W Leistung bei nicht linearer Belastung
• 4000 W Dauerbelastung und 9000 W Spitzenleistung
• für 48V Batteriespannung
• 50A Transferschalter
• 70A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad: 95%
• Schutzklasse: IP22

Konfiguration

Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Du findest hier im Downloadbereich die Konfigurations-Anleitung für das System. Solltest du eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für dich übernehmen. Hierzu legst du den Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.

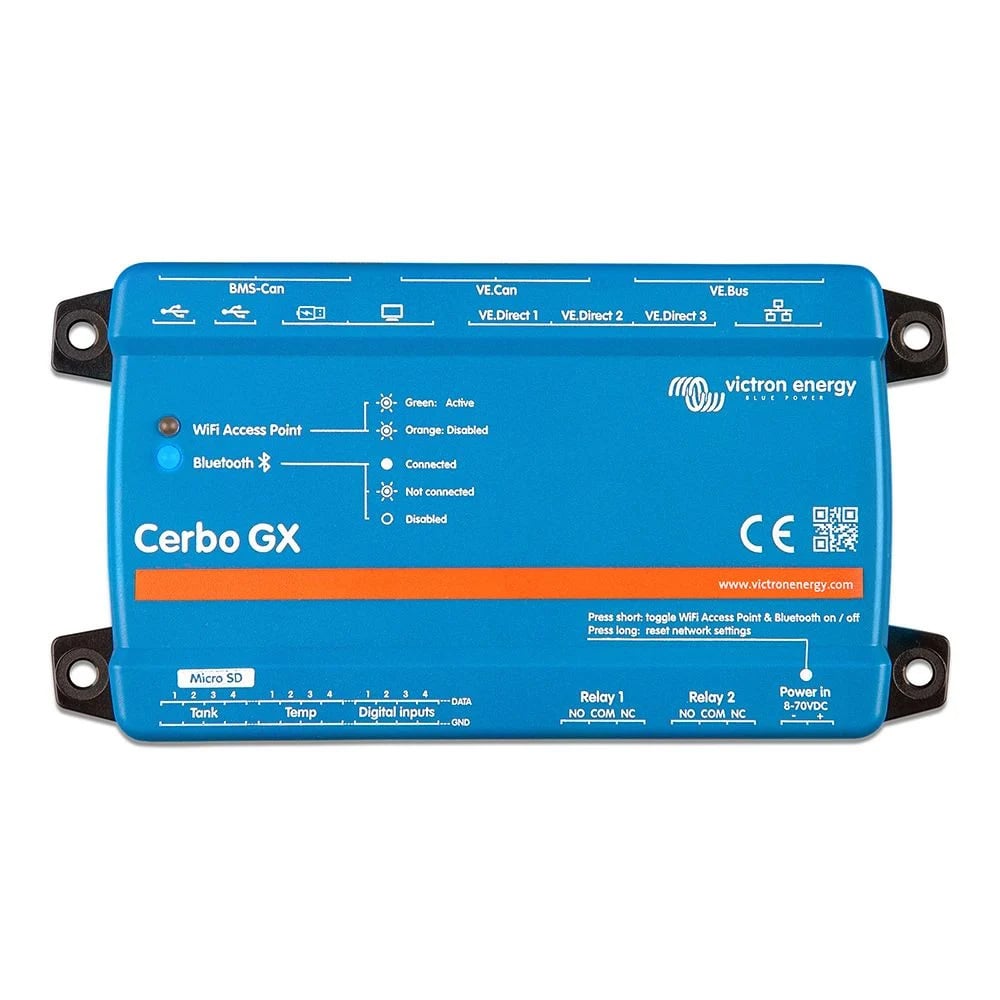

Systemüberwachung mit dem Victron Cerbo GX MK2 und GX Touch Display

Mit der Cerbo GX MK2 Kommunikationszentrale kannst du dein System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximiert deine Systemleistung. Die Kontrolle deiner Anlage ist dank des Cerbo GX MK2 ortsunabhängig möglich. Mit dem GX Touch 50 Display hast du alle Parameter deines Systems stets im Blick und kannst Änderungen einfach und schnell vornehmen.

Sicherheitshinweis: Lasse dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
