Offgridtec Backup-Kit 7kWh Pylontech LiFePO4 Akku - Victron MultiPlus II 48/5000 Wechselrichter 1-Phasig

Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und einen Cerbo GX MK2 zur Systemüberwachung von Victron Energy. Damit kannst du deine Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.

Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.

Einsatzgebiete des Offgridtec Backup-Kits:

• Notstromversorgung
• Netzunabhängige Solarsysteme (Inselanlagen)
• Nachrüstung bestehender PV-Anlagen
• Netzgekoppelte Stromversorgung
• USV-Anlagen

Was enthält das Offgridtec Backup-System?

• Pylontech US3000C 3,5kWh LiFePO4 Akku (je nach Auswahl 2x oder 4x)
• 1x Victron MultiPlus-II 48/5000/70-50 230V Gerätekombination
• 1x Victron Lynx Distributor
• 1x Victron Cerbo GX  MK2 Bedienpanel
• 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX

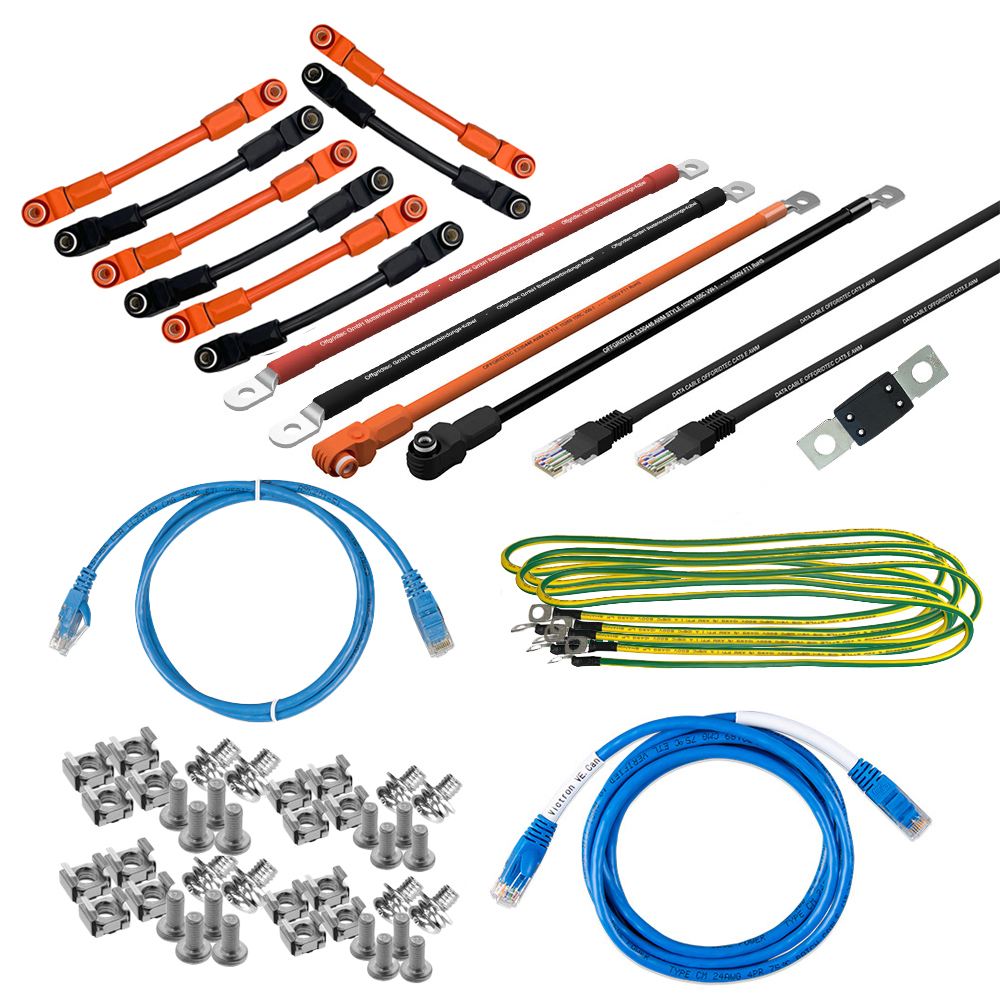

• 1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel
• 1x 3m Victron RJ45 UTP Kabel
• 1x 1m Offgridtec Batteriekabel 50mm² M8-Ösen
• 1x 200A 70V MEGA Sicherung
• 1x Pylontech Batterieanschlusskabelset

Die Multiplus Gerätekombination wird passend für die Pylontech Batterien vorkonfiguriert.

Erweiterte Nutzung deines Backup-Systems

Um ein ESS (Energy Storage System) mit dem Backup-System errichten zu können, wird jeweils ein Energiezähler mit Anschlusskabel benötigt:

• Victron VM-3P75CT Energy Meter 3-phasiger Stromzähler 75A/phase
• 5m Victron RJ45 UTP Kabel

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation kannst du den 3-phasigen Zähler auch für 1-phasige Systeme betreiben. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!

Die Speicherlösung – Pylontech US3000C Akkus

Der US3000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.

• Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
• Absolut eigensichere Lithiumtechnologie
• Hohe Lade- und Entladeleistung möglich
• Integriertes BMS
• Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
• Absolut wartungsfrei und langlebig
• Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion

Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination

Der Multiplus-II ist eine High-End Gerätekombination von Victron Energy, bestehend aus 48V Batterieladegerät, Wechselrichter und Transfer-Schalter. Diese Kombination verbindet die klassischen Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Island-Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 50A erweitert und der potenzielle Einsatzbereich auf Energy-Storage-System Anwendungen ausgedehnt. Der Multiplus kann daher ideal als Backupgerät in netzgekoppelten und -unabhängigen Anlagen für die Stromversorgung eingesetzt werden.

• 5000W Leistung bei nicht linearer Belastung – 4000W Dauerbelastung – 9000W Spitzenleistung
• für 48V Batteriespannung
• 50A Transferschalter
• 70A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad: 95%
• Schutzklasse: IP22

Systemüberwachung mit dem Victron Cerbo GX MK2 und GX Touch Display

Mit der Cerbo GX MK2 Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX MK2 ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.
