Offgridtec Backup-Kit 3-phasig 14kWh mit Pylontech US3000C Akku Victron MultiPlus-II 48/5000

Die Backup-Systeme von Offgridtec sind ideal zur Notstromversorgung oder zur Erweiterung eines bestehenden Solarsystems geeignet. Die Systeme enthalten neben Lithium-Ionen Akkus von Pylontech, einen passenden MultiPlus-II Wechselrichter und einen Cerbo GX zur Systemüberwachung von Victron Energy. Damit kannst du deine Energieversorgung auch dann sicherstellen, wenn es zu einem Stromausfall kommt.

Dank der UPS-Funktion bleibt der MultiPlus auch bei einem Netzfehler eingeschaltet und übernimmt die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet werden kann.

Einsatzgebiete des Offgridtec Backup-Kits:

• Notstromversorgung
• Netzunabhängige Solarsysteme (Inselanlagen)
• Nachrüstung bestehender PV-Anlagen
• Netzgekoppelte Stromversorgung
• USV-Anlagen

Was enthält das Offgridtec Backup-System?

• Pylontech US3000C 3,5kWh LiFePO4 Akku (je nach Auswahl 2x, 4x oder 6x)
• 3x Victron MultiPlus-II 48/5000/70-50 230V Gerätekombination

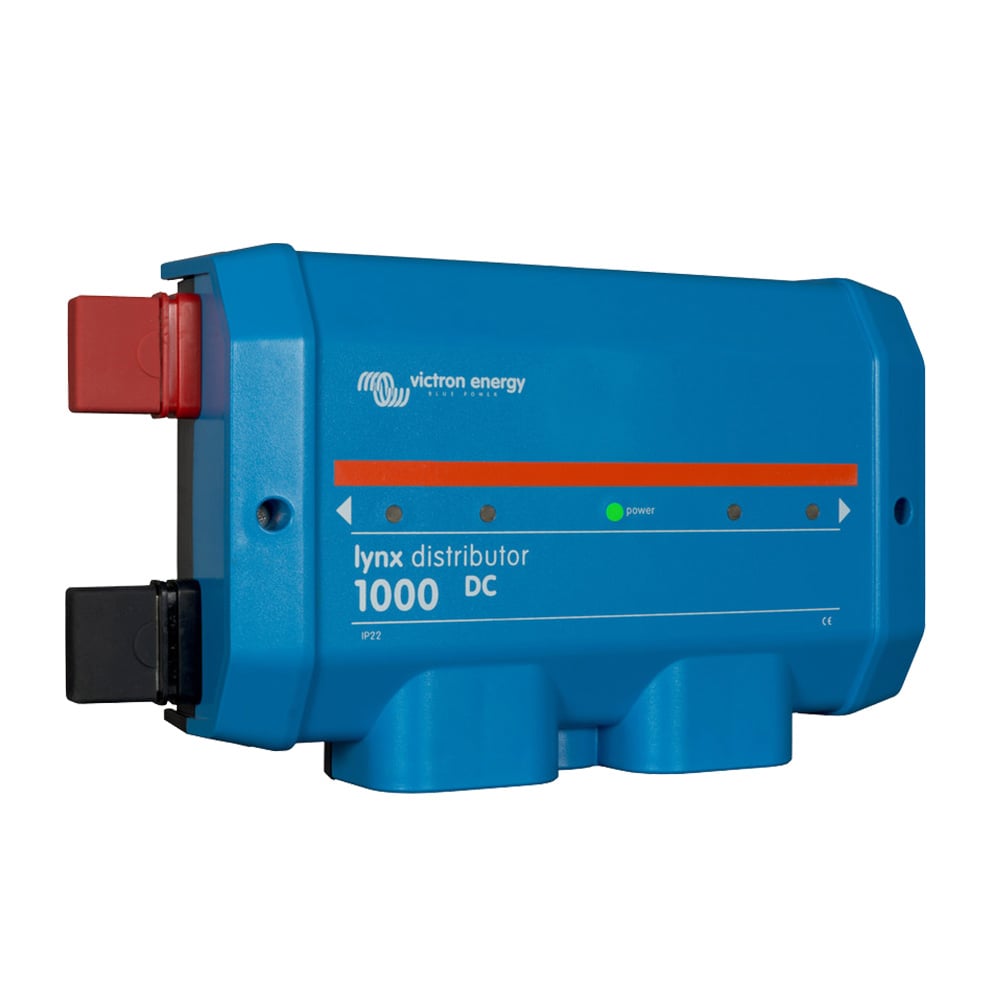

• 2x Victron Lynx Distributor
• 1x Victron Cerbo GX Bedienpanel
• 1x Victron GX Touch 50 Anzeigepanel für Cerbo GX

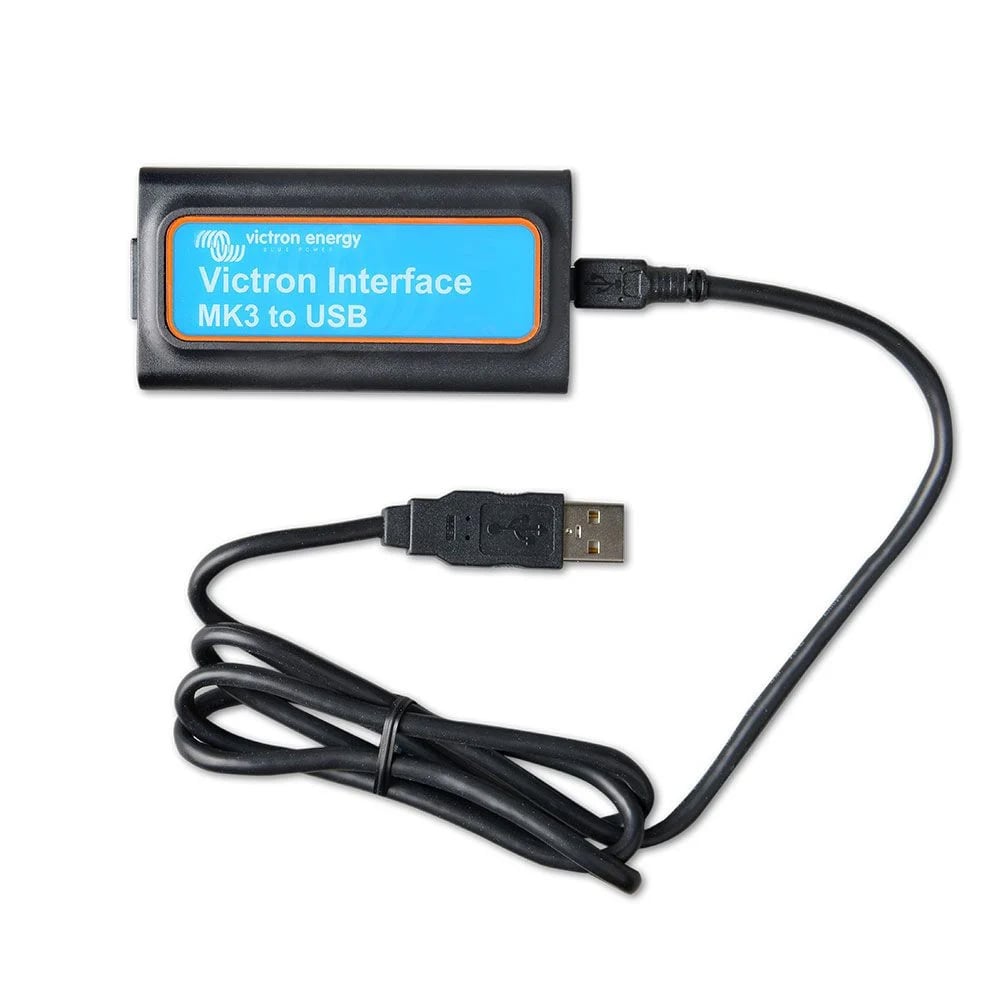

• 1x Victron MK3-USB Ve.Bus zu USB Interface

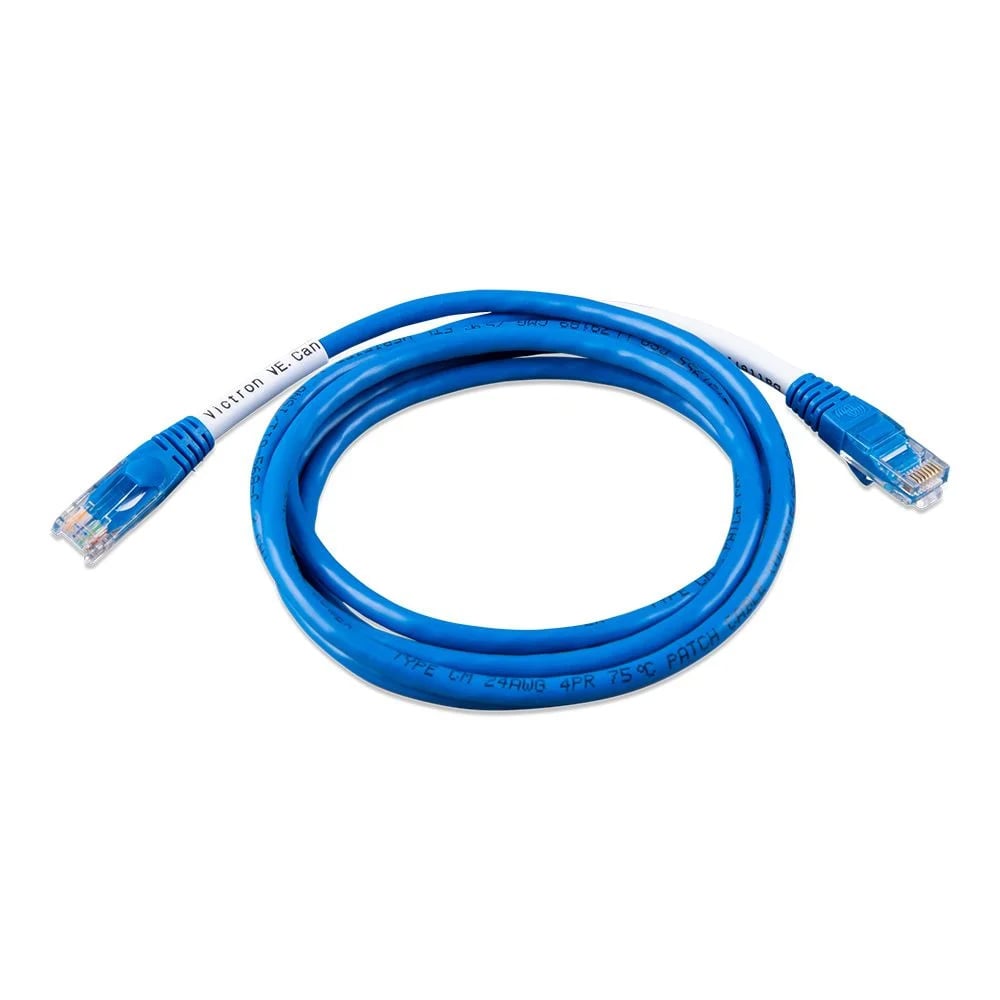

• 1x 1,8m VE.Can zu Can-Bus BMS Typ A Kabel

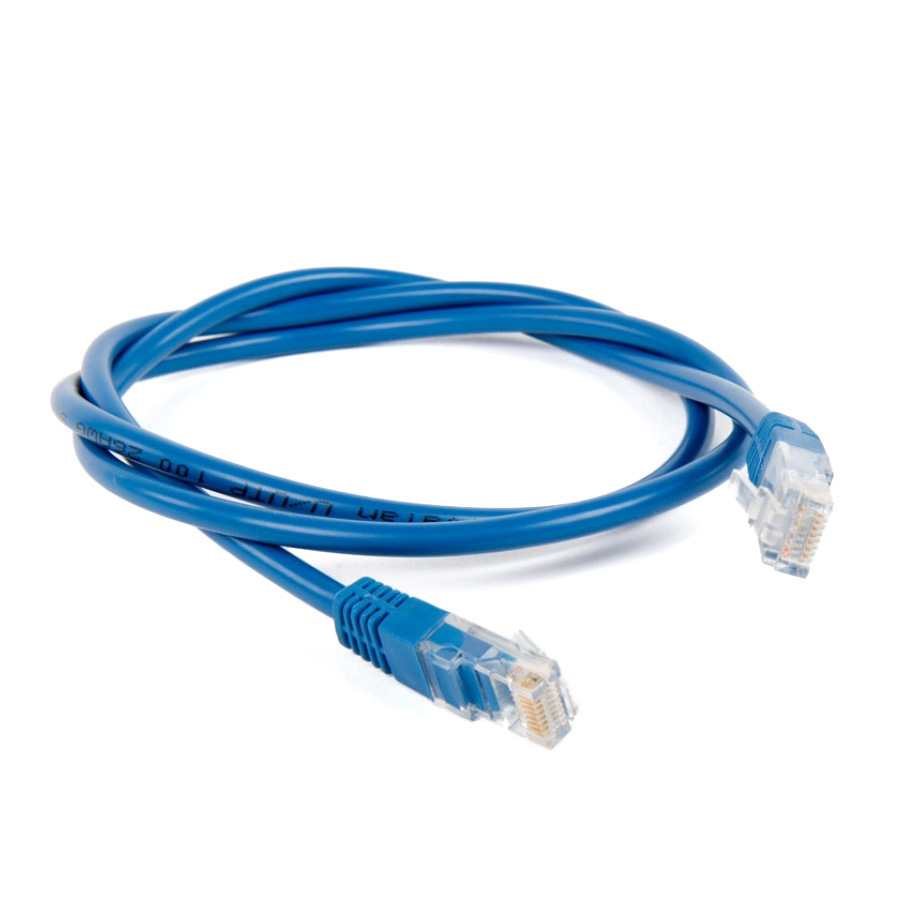

• 2x 0,9m Victron RJ45 UTP Kabel
• 1x 3m Victron RJ45 UTP Kabel

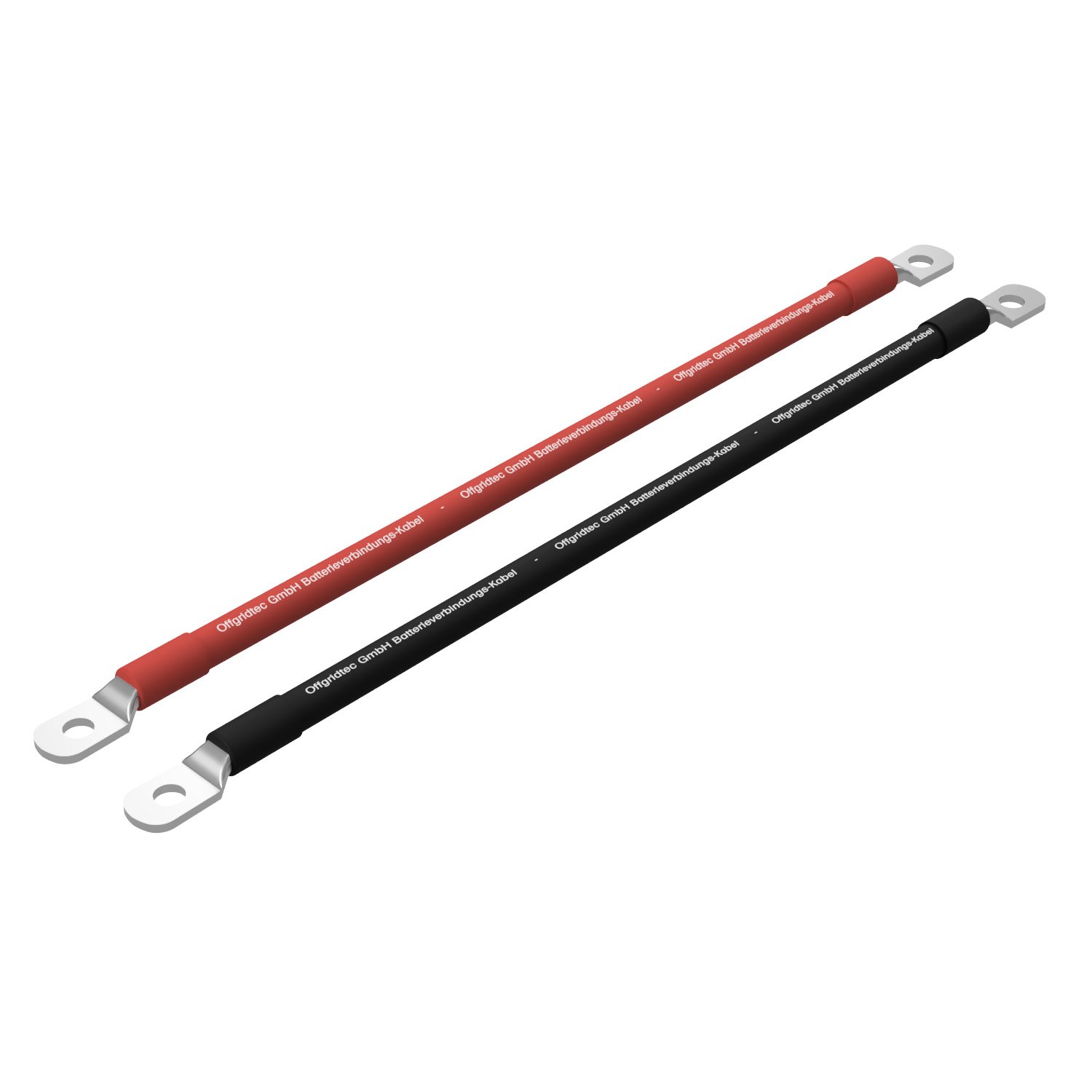

• 3x 1m Offgridtec Batteriekabel 50mm² M8-Ösen

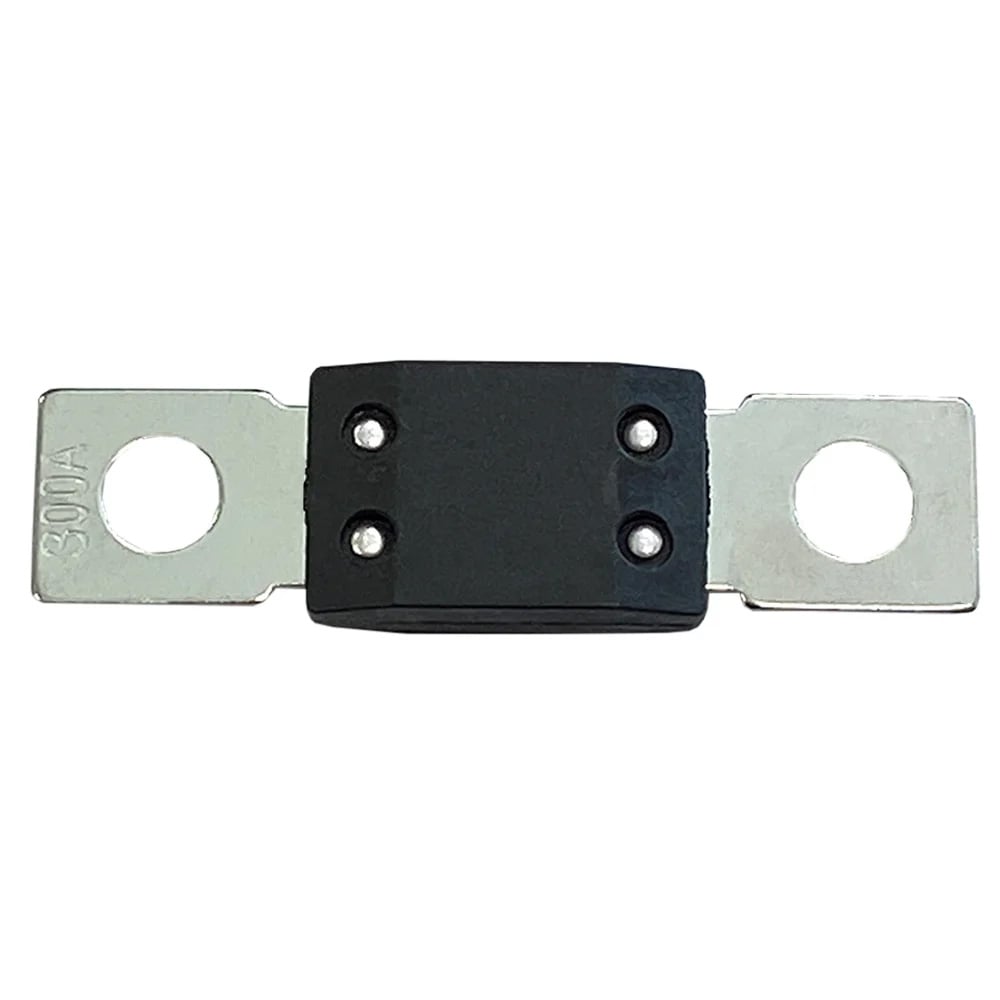

• 3x 5er Set MEGA-Sicherung 200A 70V

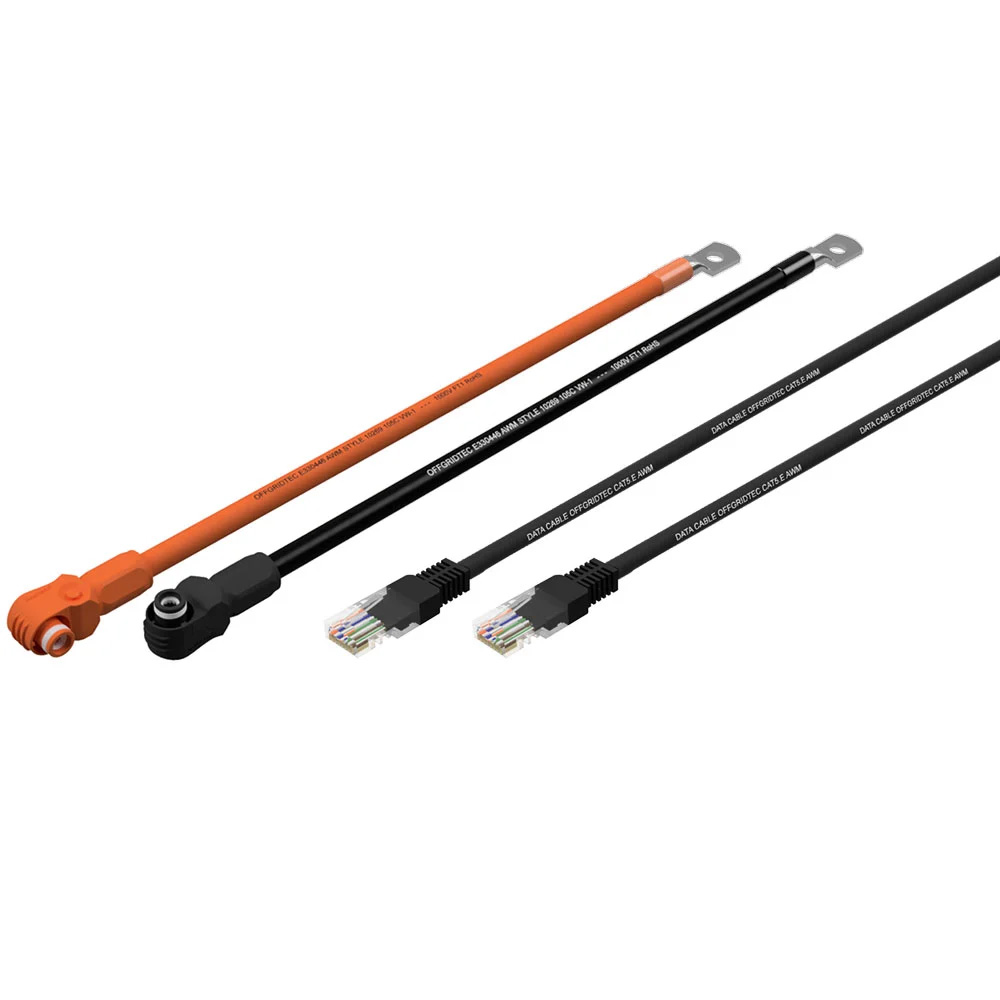

• Pylontech Batterieanschlusskabelset (je nach Auswahl 1x oder 2x)

Erweiterte Nutzung deines Backup-Systems

Um ein ESS (Energy Storage System) mit dem Backup-System errichten zu können, wird jeweils ein Energiezähler mit Anschlusskabel benötigt:

• Victron VM-3P75CT Energy Meter 3-phasiger Stromzähler 75A/phase
• 5m Victron RJ45 UTP Kabel

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation könntest du sogar den 3-phasigen Zähler auch für 1-phasige Systeme nutzen. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

Damit ein ESS in der Vorkonfiguration berücksichtigt werden kann, muss der Zähler zwingend im Vorfeld bzw. zum System erworben werden!

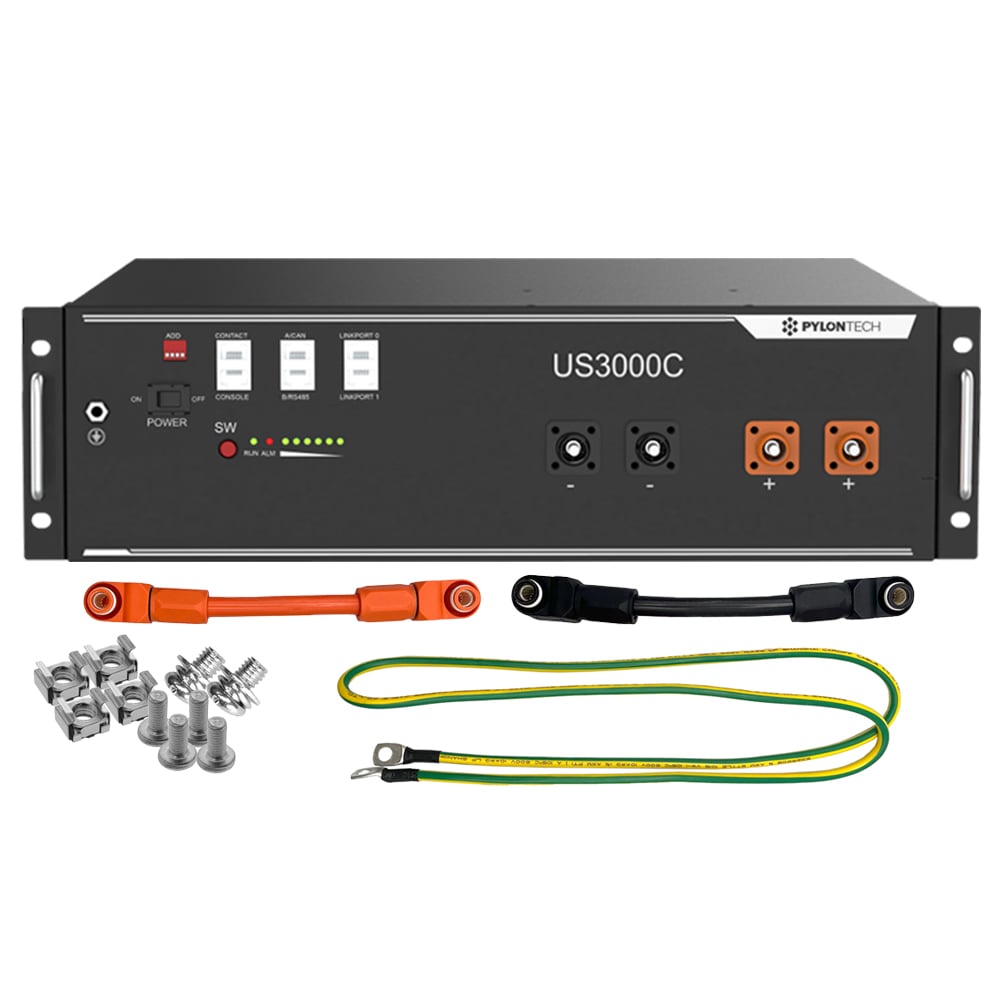

Die Speicherlösung – Pylontech US3000C Akkus

Der US3000C Speicher ist ein Lithiumakku der neuesten Generation. Er wurde speziell für die hohen Ansprüche, die an Backup-Speicher gestellt werden, zu erfüllen. Dank hochmoderner Technologie sind höchste Sicherheit und eine lange Lebensdauer auch bei regelmäßiger tiefer Entladung garantiert.

• Extrem zyklenfest – über 6000 Zyklen bei 95% DoD
• Absolut eigensichere Lithiumtechnologie
• Hohe Lade- und Entladeleistung möglich
• Integriertes BMS
• Sehr hohe Speicherdichte – geringes Gewicht und kompakte Bauweise
• Absolut wartungsfrei und langlebig
• Vorladefunktion zum Schutz des ESS-Systems vor Überspannungsfunktion

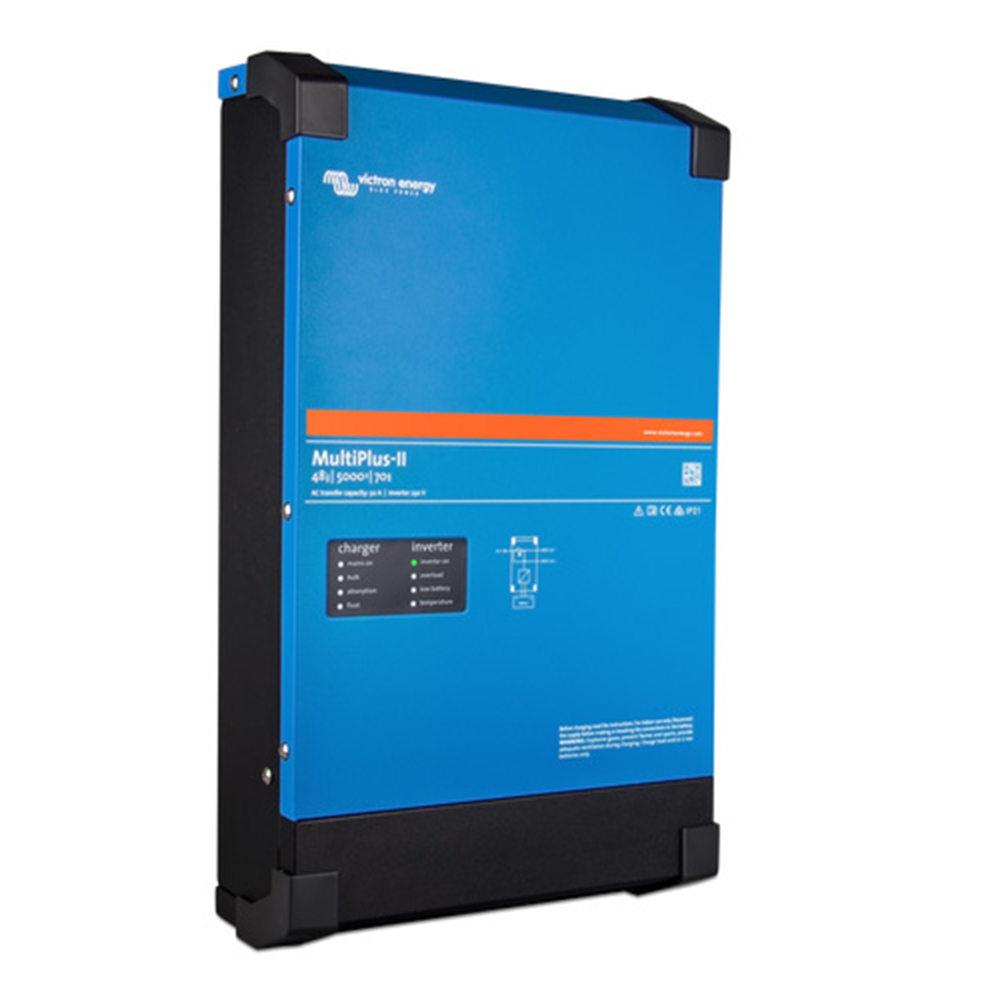

Der Elektronik-Kern – die Victron Multiplus-II Gerätekombination

Der Multiplus-II 48/5000/70-50 ist eine High-End Gerätekombination von Victron Energy (MPN PMP482505010) die klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion verbindet. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100 A erweitert und der potenzielle Einsatzbereich auf ESS-Anwendungen ausgedehnt. Das Wechselrichter Modul leistet bei nicht linearer Belastung satte 5000 W, bzw. 4000 W bei linearer Dauerbelastung. Auch das 48 V Batterieladegerät ist mit 70 A Ladeleistung sehr gut proportioniert und wird durch einen 50 A Transferschalter ergänzt, mit dem sich blitzschnell zwischen den AC-Anschlüssen hin- und herschalten lässt.

wichtige Leistungsmerkmale des Multiplus-II 48/5000/70-50

• PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
• eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
• kann als Backupgerät in netzgekoppelten Anlagen eingesetzt für die Stromversorgung bei Netzausfällen
• einsetzbar in verschiedenen ESS (Energy Storage System) Anwendungen
• bestens geeignet für die professionelle Seefahrt, Yachten, Fahrzeuge und landgebundene, netzferne Anwendungen
• VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb, Fernüberwachung und Systemintegration
• praktisch unbegrenzte Leistung durch Parallel-und Drei-Phasen-Betrieb
• kann vor Ort oder aus der Ferne mittels VEConfigure Software konfiguriert werden

Immer genug Power dank PowerControl und PowerAssist

Am Multiplus-II 48/5000/70-50 kann ein maximaler Netz- oder Generatorstrom eingestellt werden. Das MultiPlus-II nimmt dann Rücksicht auf weitere angeschlossene Wechselstromverbraucher und nutzt zum Laden der Batterie nur den Strom, der noch „übrig“ ist. So wird verhindert, dass der Generator- oder der Netzanschluss überlastet wird (PowerControl-Funktion). Mit der Funktion PowerAssist erhält das PowerControl-Prinzip eine neue Dimension. Lastspitzen treten häufig nur für einen begrenzten Zeitraum auf. In einem solchen Fall kompensiert das MultiPlus-II zu schwache Generator-, Landstrom- bzw. Netzleistung sofort durch Energie aus der Batterie. Wird die Last reduziert, d. h. werden Verbraucher ausgeschaltet, kann die dann wieder ausreichend vorhandene Energie zum Laden der Batterien genutzt werden.

Maximale Flexibilität dank zweier Wechselstromausgänge

Der Hauptausgang stellt einen unterbrechungsfreien Betrieb sicher. Im Falle eines Netzausfalls oder bei einer Unterbrechung des Land-/Generatorstroms übernimmt das MultiPlus-II die Versorgung der angeschlossenen Verbraucher. Die Umschaltung geschieht so schnell (in weniger als 20 Millisekunden), dass ein unterbrechungsfreier Betrieb von Computern und anderen elektronischen Geräten gewährleistet ist. Der zweite Ausgang liefert nur dann Strom, wenn am Eingang des MultiPlus-II Wechselstrom verfügbar ist. Verbraucher, die die Batterie nicht entladen dürfen, wie z. B. ein Wassererhitzer, können an diesen Ausgang angeschlossen werden.

Konfiguration und Überwachung aus der Ferne

Installieren Sie ein Color Control GX oder andere GX-Produkte, um sich mit dem Internet zu verbinden. Die Betriebs-Daten lassen sich auf unserer VRM (Victron Remote Management) Website kostenlos speichern und einsehen. Sind Systeme an das Internet angeschlossen, kann auf sie aus der Ferne zugegriffen und Einstellungen können geändert werden.

Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Sie finden hier im Downloadbereich die Konfigurations-Anleitung für das System. Sollten Sie eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für Sie übernehmen. Hierzu legen Sie den oben verlinkten Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.

Technische Merkmale

• 5000 W Leistung bei nicht linearer Belastung 4000 W Dauerbelastung und 9000 W Spitzenleistung
• für 48 V Batteriespannung, 50 A Transfer-Schalter und 70 A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• max. Wirkungsgrad liegt bei 95%, Schutzklasse IP22

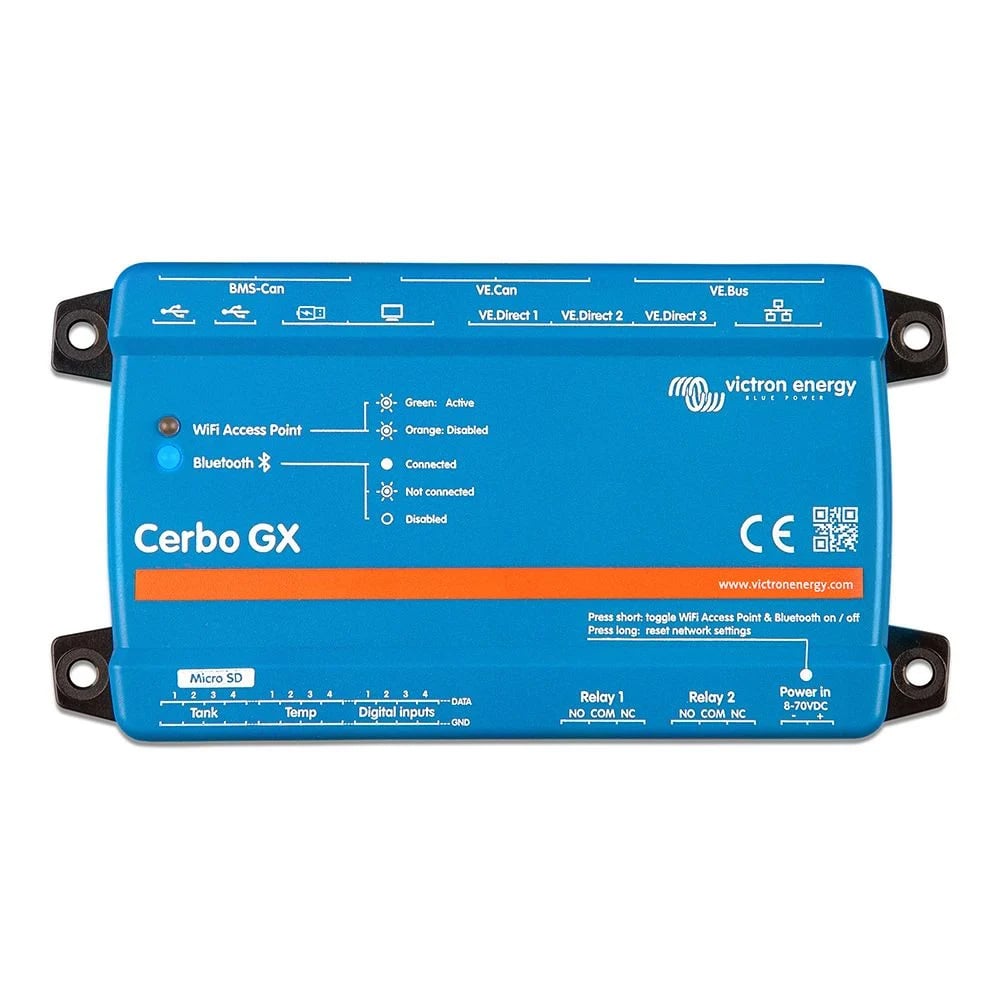

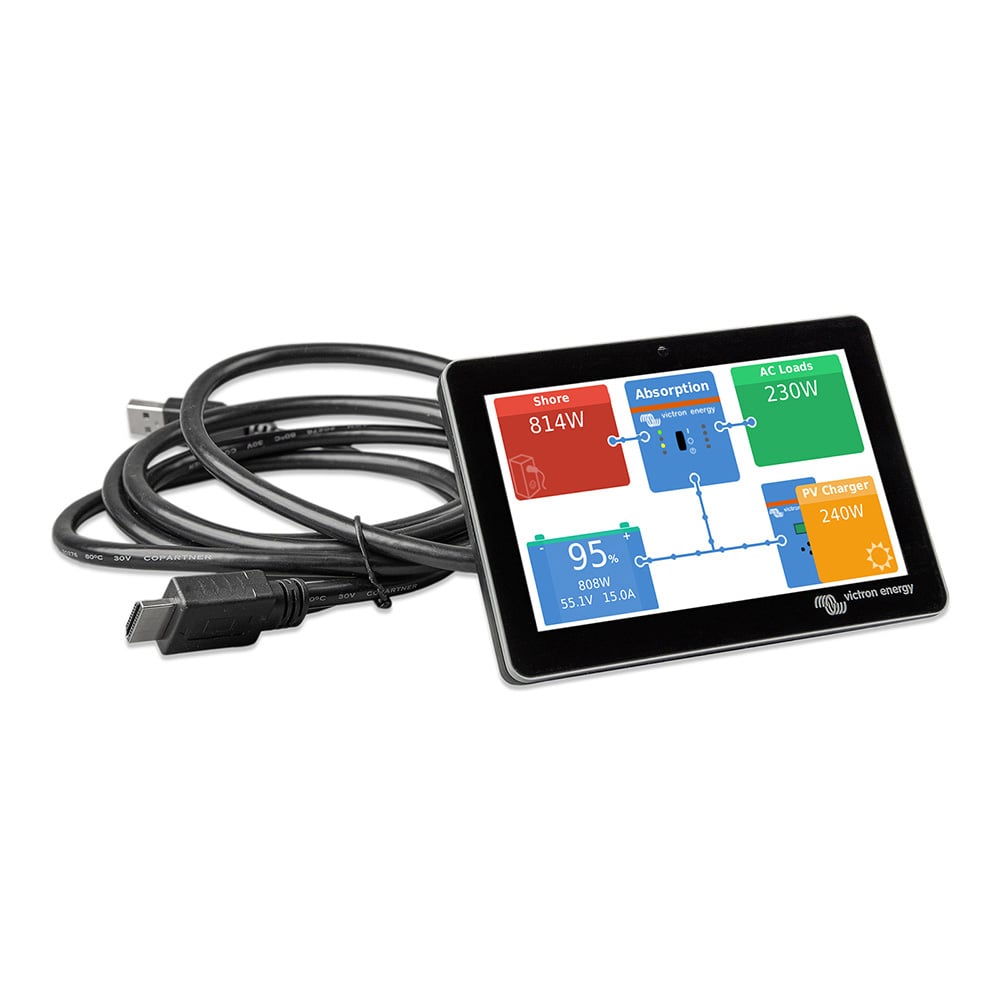

Systemüberwachung mit dem Victron Cerbo GX und GX Toch Display

Mit der Cerbo GX Kommunikationszentrale können Sie Ihr System ganz einfach kontrollieren und überwachen. Die flexiblen Verbindungsmöglichkeiten maximieren Ihre Systemleistung. Die Kontrolle Ihrer Anlage ist dank des Cerbo GX ortsunabhängig möglich. Mit dem GX Touch 50 Display haben Sie alle Parameter Ihres Systems stets im Blick und können Änderungen einfach und schnell vornehmen.

Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
