Lynx Serie
4 Ergebnisse
Sortierung
USt-freie Lieferung möglich*
8-67-019015
Victron Lynx Power In (M10)
Der Lynx Power In (MPN: LYN020102010) von Victron Energy ist eine modulare Gleichstromsammelschiene und ermöglicht den Anschluss von Batterien an das Lynx-Gleichstromverteilungssystem. Er besitzt eine Plus- und Minus-Sammelschiene mit 4 Anschlüsse für Batterien, Lasten, Ladegeräte und einen Messeanschluss. Diese Sammelschienen sind ein integraler Bestandteil des Lynx-Verteilersystems und sind in 2 Varianten erhältlich, entweder als M8 oder M10. Hinweis: Es ist zu beachten, dass die Bezeichnung "M10" auf die Anschlüsse der Sammelschiene bezieht, an denen die Module mit einander Verbunden werden. Hingegen sind die Sicherungs- und Kabelschlüsse immer im M8-Format ausgeführt.
Über den Power In (M10)
Mitwirkend im Lynx-Verteilersystem
Mehrere Systemmöglichkeiten und -verbindungen
Lynx Power In-Module schnell und sicher miteinander verbinden
Plus- und Minus-Sammelschiene
4 Anschlüsse für Lasten, Batterien etc.
Einfache Installation
VictronConnect App
Überwachung
Das Lynx-Verteilersystem
Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten:
Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte
Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung

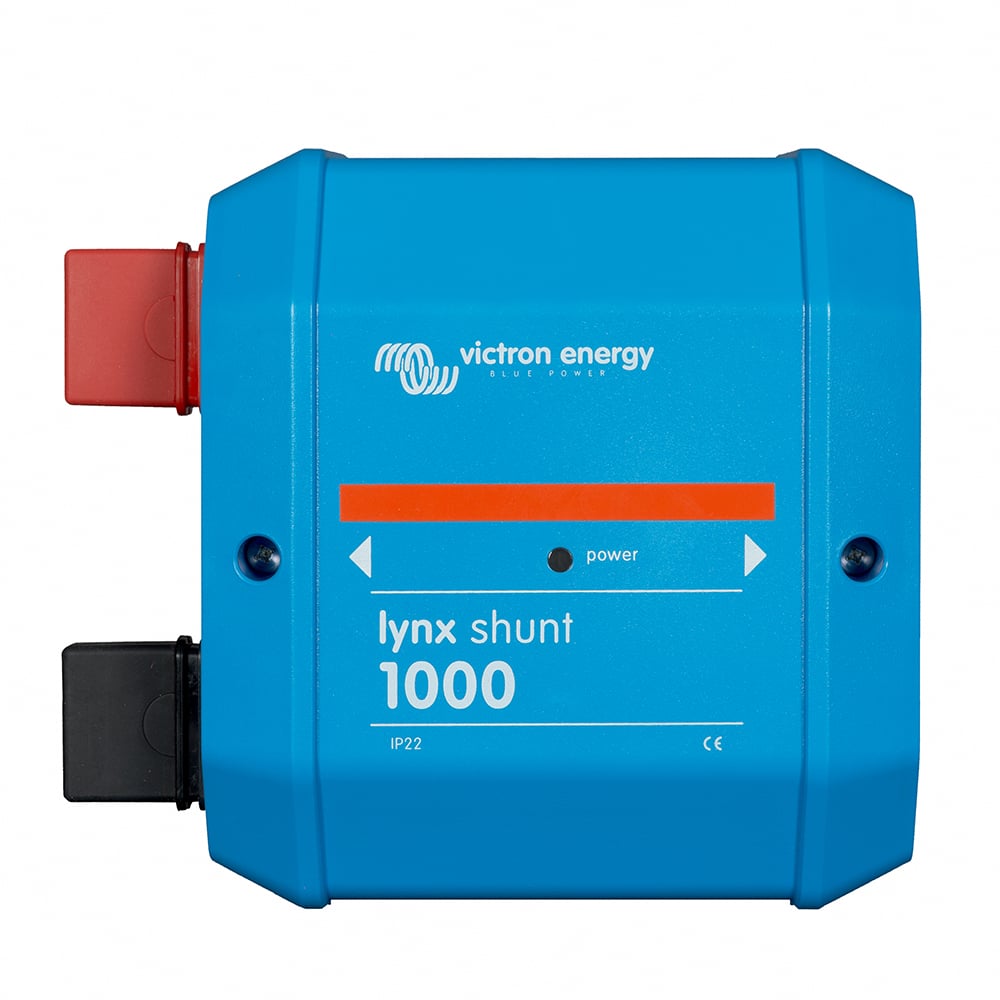

Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen
Die VictronConnect App
Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal
Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)
Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.
Technische Daten
Spannungsbereich: 9-60V DC
Nennstrom: 1000A DC unterbrechungsfrei
Betriebstemperaturbereich: -40°C - +60°C
Lagertemperaturbereich: -40°C - +60°C
Schutzart: IP22
Gewicht: 2,1 kg
Abmessungen: 290 x 170 x 80 mm
Abmessungen der Sammelschiene: 8 x 30 mm
Gehäusewerkstoff: ABS-Kunststoff
Werkstoff der Sammelschiene: Verzinntes Kupfer
Lieferumfang:
1x Victron Lynx Power In (M10)
Der Lynx Power In (MPN: LYN020102010) von Victron Energy ist eine modulare Gleichstromsammelschiene und ermöglicht den Anschluss von Ba...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
8-67-019015
Victron Lynx Power In (M10)
USt-freie Lieferung möglich*
Der Lynx Power In (MPN: LYN020102010) von Victron Energy ist eine modulare Gleichstromsammelschiene und ermöglicht den Anschluss von Batterien an das Lynx-Gleichstromverteilungssystem. Er besitzt eine Plus- und Minus-Sammelschiene mit 4 Anschlüsse für Batterien, Lasten, Ladegeräte und einen Messeanschluss. Diese Sammelschienen sind ein integraler Bestandteil des Lynx-Verteilersystems und sind in 2 Varianten erhältlich, entweder als M8 oder M10. Hinweis: Es ist zu beachten, dass die Bezeichnung "M10" auf die Anschlüsse der Sammelschiene bezieht, an denen die Module mit einander Verbunden werden. Hingegen sind die Sicherungs- und Kabelschlüsse immer im M8-Format ausgeführt.
Über den Power In (M10)
Mitwirkend im Lynx-Verteilersystem
Mehrere Systemmöglichkeiten und -verbindungen
Lynx Power In-Module schnell und sicher miteinander verbinden
Plus- und Minus-Sammelschiene
4 Anschlüsse für Lasten, Batterien etc.
Einfache Installation
VictronConnect App
Überwachung
Das Lynx-Verteilersystem
Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten:
Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte
Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung
Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen
Die VictronConnect App
Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal
Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)
Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.
Technische Daten
Spannungsbereich: 9-60V DC
Nennstrom: 1000A DC unterbrechungsfrei
Betriebstemperaturbereich: -40°C - +60°C
Lagertemperaturbereich: -40°C - +60°C
Schutzart: IP22
Gewicht: 2,1 kg
Abmessungen: 290 x 170 x 80 mm
Abmessungen der Sammelschiene: 8 x 30 mm
Gehäusewerkstoff: ABS-Kunststoff
Werkstoff der Sammelschiene: Verzinntes Kupfer
Lieferumfang:
1x Victron Lynx Power In (M10)
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
23,44 %
1-67-018945
Victron Lynx Distributor (M10)
Der Lynx Distributor von Victron Energy (MPN: LYN060102010)ist eine modulare Gleichstromsammelschiene, die Teil in deinem modularen Lynx-Verteilersystems ist und über Steckplätze für bis zu vier Gleichstromsicherungen verfügt. Diese Schiene überwacht kontinuierlich den Zustand jeder einzelnen Sicherung und signalisiert diesen durch leuchtende LED`s auf der Vorderseite. Mit dem im Lieferumfang enthaltenen 40cm langen RJ10-Kabel wird er mit Strom versorgt und kann die Verbindung zu einen Lynx Smart BMS 500 oder Lynx Smart BMS 1000 aufbauen. Für die weitere Überwachung und Kommunikation kannst du problemlos ein Cerbo GX (auch mit Anzeigepanel GX Touch 50 oder GX Touch 70), CCGX oder Venus GX anschließen. Dabei können bis zu 4 angeschlossene Lynx Distributoren mit einem GX-Gerät überwacht werden.
Wichtiger Hinweis: Bitte beachte, das sich die Bezeichnung M10 auf die Anschlüsse der Sammelschienen bezieht, an denen die Module miteinander verbunden werden. Hingegen sind die Anschlüsse für Sicherungen und Kabel immer mit M8 gekennzeichnet.
Über den Lynx Distributor M10
Unterstützte Systemspannungen: 12, 24 und 48 V
1 Netz-LED
4 LED`s zur Anzeige vom Sicherungsstatus
Verpolungsschutz
Sicherungserkennung
Gehäusewerkstoff: ABS
App-Nutzung möglich
Eine Plus- und eine Minus-Sammelschiene
Positive Sammelschiene: 4 abgesicherte Anschlüsse mit Sicherungsüberwachung
Negative Sammelschiene: 4 Anschlüsse und einen Masseanschluss
Sicherungserkennung
Sorgfältig überwacht der Distributor jede einzelne Sicherung und erkennt diese auch, wenn sie durchgebrannt sind. Im Falle einer durchgeschmorten Sicherung, aktiviert sich die rote Sicherungs-LED, die Betriebs-LED wird rot und gleichzeitig wird eine Alarmmeldung an das angeschlossene Lynx Smart BMS gesendet. Die Sicherungserkennung ist sowohl für alle Sicherungen auf der Batterieseite als auch auf der Last- oder Ladeseite möglich. Es sit wichtig zu erwähnen, dass die Sicherungserkennung eine spezielle Eigenschaft aufweist. Wenn Batterien an mehrere Lynx-Verteilerstromkreise angeschlossen sind und eine Batteriesicherung durchbrennt, wird der Sicherungswächter erst dann einen Alarm für die defekte Sicherung auslösen, wenn eine ausreichend hohe Spannung an der dieser vorhanden ist. Dies geschieht erst, nachdem die Batterie geladen oder entladen wurde.
Das Lynx-Verteilersystem
Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten:
Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte
Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung
Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen
Die VictronConnect App
Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal
Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)
Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.
Technische Daten
Spannungsbereich: 9-60V DC
Nennstrom: 1000A DC, unterbrechungsfrei
Max. Stromverbrauch: 100 mA (wenn alle LED`S leuchten)
Stromversorgung über Lynx Shunt VE.Can oder Lynx Smart BMS 500 oder Lynx Smart BMS 1000
Anschluss: 40 cm RJ10-Kabel
Schutzart: IP22
Betriebstemperaturbereich: -40°C - +60°C
Lagertemperaturbereich: -40°C - +60°C
Gewicht: 2,2 kg
Abmessungen: 290 x 170 x 80 mm
Lieferumfang:
1x Victron Lynx Distributor (M10)
1x 40 cm RJ10-Kabel
Der Lynx Distributor von Victron Energy (MPN: LYN060102010)ist eine modulare Gleichstromsammelschiene, die Teil in deinem modularen Lynx-Verteile...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
1-67-018945
Victron Lynx Distributor (M10)
USt-freie Lieferung möglich*
23,44 %
Der Lynx Distributor von Victron Energy (MPN: LYN060102010)ist eine modulare Gleichstromsammelschiene, die Teil in deinem modularen Lynx-Verteilersystems ist und über Steckplätze für bis zu vier Gleichstromsicherungen verfügt. Diese Schiene überwacht kontinuierlich den Zustand jeder einzelnen Sicherung und signalisiert diesen durch leuchtende LED`s auf der Vorderseite. Mit dem im Lieferumfang enthaltenen 40cm langen RJ10-Kabel wird er mit Strom versorgt und kann die Verbindung zu einen Lynx Smart BMS 500 oder Lynx Smart BMS 1000 aufbauen. Für die weitere Überwachung und Kommunikation kannst du problemlos ein Cerbo GX (auch mit Anzeigepanel GX Touch 50 oder GX Touch 70), CCGX oder Venus GX anschließen. Dabei können bis zu 4 angeschlossene Lynx Distributoren mit einem GX-Gerät überwacht werden.
Wichtiger Hinweis: Bitte beachte, das sich die Bezeichnung M10 auf die Anschlüsse der Sammelschienen bezieht, an denen die Module miteinander verbunden werden. Hingegen sind die Anschlüsse für Sicherungen und Kabel immer mit M8 gekennzeichnet.
Über den Lynx Distributor M10
Unterstützte Systemspannungen: 12, 24 und 48 V
1 Netz-LED
4 LED`s zur Anzeige vom Sicherungsstatus
Verpolungsschutz
Sicherungserkennung
Gehäusewerkstoff: ABS
App-Nutzung möglich
Eine Plus- und eine Minus-Sammelschiene
Positive Sammelschiene: 4 abgesicherte Anschlüsse mit Sicherungsüberwachung
Negative Sammelschiene: 4 Anschlüsse und einen Masseanschluss
Sicherungserkennung
Sorgfältig überwacht der Distributor jede einzelne Sicherung und erkennt diese auch, wenn sie durchgebrannt sind. Im Falle einer durchgeschmorten Sicherung, aktiviert sich die rote Sicherungs-LED, die Betriebs-LED wird rot und gleichzeitig wird eine Alarmmeldung an das angeschlossene Lynx Smart BMS gesendet. Die Sicherungserkennung ist sowohl für alle Sicherungen auf der Batterieseite als auch auf der Last- oder Ladeseite möglich. Es sit wichtig zu erwähnen, dass die Sicherungserkennung eine spezielle Eigenschaft aufweist. Wenn Batterien an mehrere Lynx-Verteilerstromkreise angeschlossen sind und eine Batteriesicherung durchbrennt, wird der Sicherungswächter erst dann einen Alarm für die defekte Sicherung auslösen, wenn eine ausreichend hohe Spannung an der dieser vorhanden ist. Dies geschieht erst, nachdem die Batterie geladen oder entladen wurde.
Das Lynx-Verteilersystem
Das System ist ein modular aufgebautes Schienensystem, das Gleichstromanschlüsse, Verteiler, Sicherungen, Batterieüberwachung und/oder Funktionen für das Management von Lithium-Batterien umfasst. Es besteht aus folgenden Komponenten:
Lynx Power In - Plus- und Minus-Sammelschiene mit vier Anschlüsse für Batterien oder Gleichstromgeräte
Lynx Distributor - Plus- und Minus-Sammelschiene mit vier abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte und Sicherungsüberwachung
Lynx Shunt VE.Can - Plus-Sammelschiene mit freien Platz für Hauptsicherung, Minus-Sammelschiene mit Shunt zur Batterieüberwachung, verfügt über VE.Can-Kommunikation zur Einrichtung mit GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Lithium Battery Smart-Batterien, Bluetooth-Kommunikation über VictronConnect App oder mit einem GX-Gerät, erhältlich als 500 A-Modell mit M8 Sammelschienen oder 1000 A-Modell mit M10 Sammelschienen
Die VictronConnect App
Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal
Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)
Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.
Technische Daten
Spannungsbereich: 9-60V DC
Nennstrom: 1000A DC, unterbrechungsfrei
Max. Stromverbrauch: 100 mA (wenn alle LED`S leuchten)
Stromversorgung über Lynx Shunt VE.Can oder Lynx Smart BMS 500 oder Lynx Smart BMS 1000
Anschluss: 40 cm RJ10-Kabel
Schutzart: IP22
Betriebstemperaturbereich: -40°C - +60°C
Lagertemperaturbereich: -40°C - +60°C
Gewicht: 2,2 kg
Abmessungen: 290 x 170 x 80 mm
Lieferumfang:
1x Victron Lynx Distributor (M10)
1x 40 cm RJ10-Kabel
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
15 %
1-67-018940
Victron Lynx Smart BMS 1000 Batterie-Management-System
Das Lynx Smart BMS 1000 von Victron Energy (MPN: LYN034170210) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. Neben allen anderen BMS-Geräten ist der Lynx-Smart die funktionsreichste und umfassendste Option für dich. Mit ihm gelingt dir die Überwachung und Kommunikation deines Lynx-Verteilungssystems spielend leicht und ohne großen Aufwand. Für die lokale Überwachung oder Fernüberwachung steht dir außerdem auch noch die Möglichkeit mit GX-Geräten zur Verfügung, beispielsweise mit dem Cerbo GX oder den Ekrano GX.
Über das Lynx Smart BMS 1000
Unterstützte Systemspannungen: 12, 24 oder 48 V
Programmierbares Relais
Batteriewächter zur Datenanzeige
Vorladeschaltung
Voralarmsignal
Überwachung und Steuerung
DVCC-Regelkreis sowie ATC/ATD-Kontakte
Überwachung der Lynx Distributor-Sicherung
Bluetooth zur Verwendung mit der VictronConnect App
Gehäusewerkstoff: ABS
Lokale Überwachung und Fernüberwachung mit einem Victron GX-Gerät
Das Lynx Verteilungssystem
Das Lynx-Verteilungssystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteilung, Sicherung, Batterieüberwachung und / oder Lithiumbatteriemanagement umfasst.
Das Lynx Distribution System besteht aus folgenden Teilen:
Lynx Power In - Eine positive und negative Sammelschiene mit 4 Anschlüssen für Batterien oder Gleichstromgeräte
Lynx Distributor - Eine positive und negative Sammelschiene mit 4 abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte zusammen mit Sicherungsüberwachung
Lynx Shunt VE.Can - Eine positive Sammelschiene mit Platz für eine Hauptsystem-Sicherung und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine VE.Can-Kommunikation zur Überwachung und Einrichtung in einem GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Smart Lithium-Batterien. Es enthält eine positive Sammelschiene mit einem Schutzschalter, das von einem Batteriemanagementsystem angetrieben wird und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und eine VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal
Programmierbares Relais
Das Relais kann entweder als Alarmrelais (in Verbindung mit dem Voralarm) eingesetzt werden oder zur Steuerung einer Lichtmaschine über deinen externen Regler (Zündungskabel). Im ATC-Modus der Lichtmaschine wird das Relais nur aktiviert, wenn das Schütz geschlossen ist. In diesem Prozess öffnet zunächst der ATC-Kontakt der Lichtmaschine, gefolgt von einer Verzögerung von 2 Sekunden, bevor das Schütz öffnet. Diese 2 Sekunden gewährleisten, dass die Lichtmaschine ausgeschalten wird, bevor die Batterie vom System getrennt wird.
Die VictronConnect App
Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal
Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)
Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.
Technische Daten
Batteriespannungsbereich: 9-60V DC
Max. Eingangsspannung: 75V DC
Nennstrom: 1000A DC, unterbrechungsfrei
Spitzen-Nennstrom: 1200 A für 5 min.
Programmierbares Relais-Max. Nennstrom: 2 A bei 60V DC
Sammelschiene: M10
Schutzart: IP22
Betriebstemperaturbereich: -40°C - +60°C
Lagertemperaturbereich: -40°C - +60°C
Gewicht: 2,7 kg
Abmessungen: 23 x 180 x 100 mm
Lieferumfang:
1x Victron Lynx Smart BMS 1000 Batterie-Management-System
Das Lynx Smart BMS 1000 von Victron Energy (MPN: LYN034170210) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Vict...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
15 %
Das Lynx Smart BMS 1000 von Victron Energy (MPN: LYN034170210) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. Neben allen anderen BMS-Geräten ist der Lynx-Smart die funktionsreichste und umfassendste Option für dich. Mit ihm gelingt dir die Überwachung und Kommunikation deines Lynx-Verteilungssystems spielend leicht und ohne großen Aufwand. Für die lokale Überwachung oder Fernüberwachung steht dir außerdem auch noch die Möglichkeit mit GX-Geräten zur Verfügung, beispielsweise mit dem Cerbo GX oder den Ekrano GX.
Über das Lynx Smart BMS 1000
Unterstützte Systemspannungen: 12, 24 oder 48 V
Programmierbares Relais
Batteriewächter zur Datenanzeige
Vorladeschaltung
Voralarmsignal
Überwachung und Steuerung
DVCC-Regelkreis sowie ATC/ATD-Kontakte
Überwachung der Lynx Distributor-Sicherung
Bluetooth zur Verwendung mit der VictronConnect App
Gehäusewerkstoff: ABS
Lokale Überwachung und Fernüberwachung mit einem Victron GX-Gerät
Das Lynx Verteilungssystem
Das Lynx-Verteilungssystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteilung, Sicherung, Batterieüberwachung und / oder Lithiumbatteriemanagement umfasst.
Das Lynx Distribution System besteht aus folgenden Teilen:
Lynx Power In - Eine positive und negative Sammelschiene mit 4 Anschlüssen für Batterien oder Gleichstromgeräte
Lynx Distributor - Eine positive und negative Sammelschiene mit 4 abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte zusammen mit Sicherungsüberwachung
Lynx Shunt VE.Can - Eine positive Sammelschiene mit Platz für eine Hauptsystem-Sicherung und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine VE.Can-Kommunikation zur Überwachung und Einrichtung in einem GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Smart Lithium-Batterien. Es enthält eine positive Sammelschiene mit einem Schutzschalter, das von einem Batteriemanagementsystem angetrieben wird und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und eine VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal
Programmierbares Relais
Das Relais kann entweder als Alarmrelais (in Verbindung mit dem Voralarm) eingesetzt werden oder zur Steuerung einer Lichtmaschine über deinen externen Regler (Zündungskabel). Im ATC-Modus der Lichtmaschine wird das Relais nur aktiviert, wenn das Schütz geschlossen ist. In diesem Prozess öffnet zunächst der ATC-Kontakt der Lichtmaschine, gefolgt von einer Verzögerung von 2 Sekunden, bevor das Schütz öffnet. Diese 2 Sekunden gewährleisten, dass die Lichtmaschine ausgeschalten wird, bevor die Batterie vom System getrennt wird.
Die VictronConnect App
Zum Einrichten und zur Überwachung ist die App unerlässlich! Folgende Möglichkeiten zur Verbindung sind: Bluetooth / USB, über die optionale Schnittstelle / Ferngesteuert über ein GX-Gerät und das VRM-Portal
Die App ist für folgende Plattformen verfügbar: Android / Apple IOS (USB wird nicht unterstützt, es ist nur eine Verbindung über Bluetooth möglich) / MacOs / Windows (Bluetooth wird nicht unterstützt, es ist nur eine Verbindung über USB möglich)
Die App kannst du aus den jeweiligen App-Stores oder von der Victron-Produktseite heruntergeladen werden. Alternativ steht ein QR-Code zur Verfügung. Eine Anleitung zu VictronConnect findest du außerdem auch im Anhang.
Technische Daten
Batteriespannungsbereich: 9-60V DC
Max. Eingangsspannung: 75V DC
Nennstrom: 1000A DC, unterbrechungsfrei
Spitzen-Nennstrom: 1200 A für 5 min.
Programmierbares Relais-Max. Nennstrom: 2 A bei 60V DC
Sammelschiene: M10
Schutzart: IP22
Betriebstemperaturbereich: -40°C - +60°C
Lagertemperaturbereich: -40°C - +60°C
Gewicht: 2,7 kg
Abmessungen: 23 x 180 x 100 mm
Lieferumfang:
1x Victron Lynx Smart BMS 1000 Batterie-Management-System
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
1-67-013140
Victron Lynx Smart BMS 500 Batterie-Management-System
Das Lynx Smart BMS von Victron Energy (MPN LYN034160200) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. Es enthält eine positive und eine negative Sammelschiene, ein BMS, einen Schutzschalter und einen Batteriemonitor. Das Lynx Smart BMS ist Teil des modularen Lynx Distribution-Systems.
Eigenschaften
Eingebauter 500A-Schutzschalter, zur Rückfallsicherung
Batterie-Wächter, mit dem der Ladezustand in Prozent und weitere Daten angezeigt werden
Alarmrelais: liefert eine Warnung, bevor sich das System abschaltet
Status- und Bluetooth-LED
Kommunikation per Bluetooth mit VictronConnect-App
Kommunikation über VE.Can mit GX-Gerät
Inkl. Zwei VE.Can RJ45-Terminatoren
Technische Daten
Versorgungsspannungsbereich: 9-58 VDC
Unterstützte Systemspannungen: 12, 24 oder 48V
Verpolungsschutz: ja
Hauptsicherheitsschutz Dauerstrom: 500A kontinuierlich
Spitzenstromstärke Hauptsicherheitsschutz: 600A für 5 Minuten
Stromverbrauch im aktiven Modus: ca. 2,6W (200mA bei 13V)
Betriebstemperaturbereich: -40°C - +60°C
Schutzklasse: IP22
Abmessungen: 190 x 180 x 80 mm
Gewicht: 2 kg
Das Lynx Verteilungssystem
Das Lynx-Verteilungssystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteilung, Sicherung, Batterieüberwachung und / oder Lithiumbatteriemanagement umfasst.
Das Lynx Distribution System besteht aus folgenden Teilen:
Lynx Power In - Eine positive und negative Sammelschiene mit 4 Anschlüssen für Batterien oder Gleichstromgeräte
Lynx Distributor - Eine positive und negative Sammelschiene mit 4 abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte zusammen mit Sicherungsüberwachung
Lynx Shunt VE.Can - Eine positive Sammelschiene mit Platz für eine Hauptsystem-Sicherung und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine VE.Can-Kommunikation zur Überwachung und Einrichtung in einem GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Smart Lithium-Batterien. Es enthält eine positive Sammelschiene mit einem Schutzschalter, das von einem Batteriemanagementsystem angetrieben wird und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und eine VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal
Lieferumfang:
1x Victron Energy Lynx Smart BMS (LYN034160200)
2x RJ45 VE.Can Abschlusswiderstände
1x Bedienungsanleitung
Das Lynx Smart BMS von Victron Energy (MPN LYN034160200) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. E...
Versand in 1-3 Werktage
Versand in 1-3 Werktage
USt-freie Lieferung möglich*
Das Lynx Smart BMS von Victron Energy (MPN LYN034160200) ist ein spezielles Batterie-Management-System für Lithium-Smart-Batterien von Victron. Es enthält eine positive und eine negative Sammelschiene, ein BMS, einen Schutzschalter und einen Batteriemonitor. Das Lynx Smart BMS ist Teil des modularen Lynx Distribution-Systems.
Eigenschaften
Eingebauter 500A-Schutzschalter, zur Rückfallsicherung
Batterie-Wächter, mit dem der Ladezustand in Prozent und weitere Daten angezeigt werden
Alarmrelais: liefert eine Warnung, bevor sich das System abschaltet
Status- und Bluetooth-LED
Kommunikation per Bluetooth mit VictronConnect-App
Kommunikation über VE.Can mit GX-Gerät
Inkl. Zwei VE.Can RJ45-Terminatoren
Technische Daten
Versorgungsspannungsbereich: 9-58 VDC
Unterstützte Systemspannungen: 12, 24 oder 48V
Verpolungsschutz: ja
Hauptsicherheitsschutz Dauerstrom: 500A kontinuierlich
Spitzenstromstärke Hauptsicherheitsschutz: 600A für 5 Minuten
Stromverbrauch im aktiven Modus: ca. 2,6W (200mA bei 13V)
Betriebstemperaturbereich: -40°C - +60°C
Schutzklasse: IP22
Abmessungen: 190 x 180 x 80 mm
Gewicht: 2 kg
Das Lynx Verteilungssystem
Das Lynx-Verteilungssystem ist ein modulares Sammelschienensystem, das Gleichstromanschlüsse, Verteilung, Sicherung, Batterieüberwachung und / oder Lithiumbatteriemanagement umfasst.
Das Lynx Distribution System besteht aus folgenden Teilen:
Lynx Power In - Eine positive und negative Sammelschiene mit 4 Anschlüssen für Batterien oder Gleichstromgeräte
Lynx Distributor - Eine positive und negative Sammelschiene mit 4 abgesicherten Anschlüssen für Batterien oder Gleichstromgeräte zusammen mit Sicherungsüberwachung
Lynx Shunt VE.Can - Eine positive Sammelschiene mit Platz für eine Hauptsystem-Sicherung und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine VE.Can-Kommunikation zur Überwachung und Einrichtung in einem GX-Gerät
Lynx Smart BMS - Zur Verwendung mit Victron Energy Smart Lithium-Batterien. Es enthält eine positive Sammelschiene mit einem Schutzschalter, das von einem Batteriemanagementsystem angetrieben wird und eine negative Sammelschiene mit einem Shunt zur Batterieüberwachung. Es verfügt über eine Bluetooth-Kommunikation zur Überwachung und Einrichtung über die VictronConnect-App und eine VE.Can-Kommunikation zur Überwachung mit einem GX-Gerät und dem VRM-Portal
Lieferumfang:
1x Victron Energy Lynx Smart BMS (LYN034160200)
2x RJ45 VE.Can Abschlusswiderstände
1x Bedienungsanleitung
Versand in 1-3 Werktage
