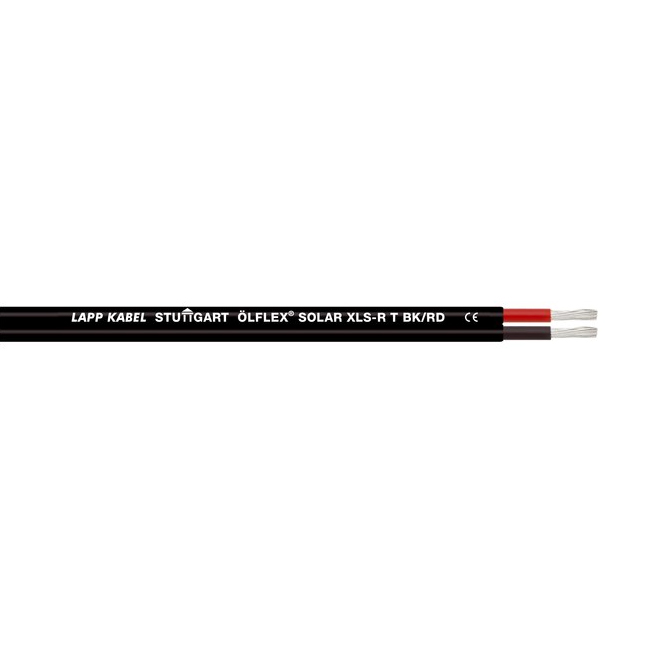

Lapp Solarkabel XLS-R T 2X6 BK/RD

Solarkabel XLS-R T BK/RD Solarkabel - Wesentliche Produktmerkmale:

1. Solarkabel XLS-R T sind halogenfreie, doppeltisolierte und vernetzte Zwillingsleitungen zur ständigen Verwendung im Freien. Diese Leitungen werden für den Photovoltaik-Anlagenbau sowohl zur Verkabelung der einzelnen Solarmodule untereinander als auch für die Verdrahtung mit dem Wechselrichter verwendet

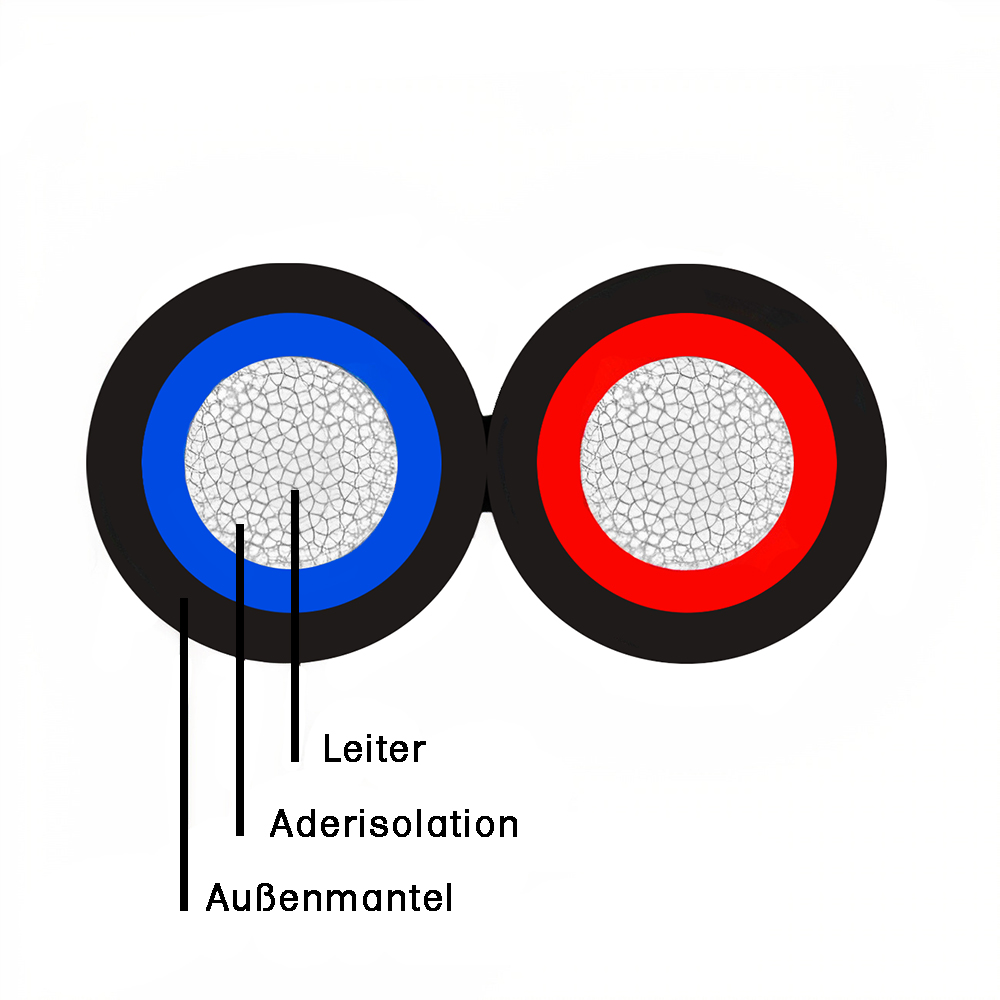

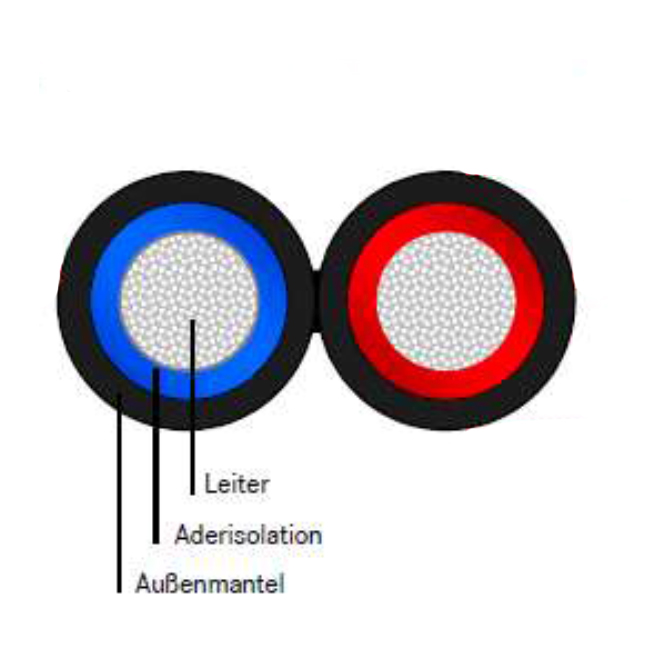

2. Aufbaudaten --- Leiter: Feindrähtige Litze aus verzinnten Cu-Drähten, gemäß IEC 60228, Klasse 5 --- Aderisolation: Temperaturbeständiges und halogenfreies Co-Polyolefin, strahlenvernetzt Paarfarben: schwarz/rot --- Außenmantel: Außenmantel: Flammwidriges und halogenfreies Co-Polymer, strahlenvernetzt Außenmantelfarbe: schwarz

3. Besonderheiten für das vernetzte Compound sind neben dem erweiterten Temperaturbereich sehr gute Werte bzgl. UV-, Ozon-, und Witterungsbeständigkeit sowie Abriebfestigkeit. Sie werden sowohl zur Verkabelung von Solarmodulen untereinander, sowie zur Verbindung der einzelnen Modulreihen und des Wechselrichters verwendet.

Bei diesem Artikel handelt es sich um Meterware. Jeder Artikel entspricht einen Meter. Wenn Sie z.B. 10x diesen Artikel kaufen, erhalten Sie ein zusammenhängendes Stück mit 10m Länge.

Elektrische Eigenschaften

Nennspannung U0/U nach VDE: AC 600/1000 V / DC 900/1500 V
Höchst zulässige Gleichspannung: 1,8 kV DC (Leiter/Leiter, nicht geerdetes System)
Prüfspannung AC 6,5 kV Spannungsfestigkeitsprüfungen gemäß EN 50395

Thermische Eigenschaften

Temperaturbereich fest verlegt: -40° C bis +100° C max. Leitertemperatur
Kurzschlußtemperatur +200°C
Verlegetemperatur flexibel: max. -25 °C
Themische Lebensdauer gemäß EN 60216-2
Wärmedruckbeständigkeit gemäß EN 60811-3-1
Feuchte-Wärme-Prüfung gemäß EN 60068-2-78 bei 85% Luftfeuchtigkeit

Mechanische Eigenschaften

Mindestbiegeradius gelegentlich bewegt: 15 x Leitungsdurchmesser
festverlegt: 5 x Leitungsdurchmesser
Dynamische Durchdringung: gemäß Anforderungsprofil AK 411.2.3 Anhang F
Weiterreiß-Widerstand: gemäß Anforderungsprofil AK 411.2.3 Anhang G
Prüfung der Isolations- und Mantelreißfestigkeit sowie Dehnung: gemäß EN 60811
Chemische Eigenschaften

Ozonbeständigkeit: gemäß EN 50396 Teil 8.1.3 Verfahren B
Witterungs- / UV-Beständigkeit gemäß HD 605/A1
Brandverhalten flammwidrig nach IEC 60332-1-2
Halogenfreiheit gemäß IEC 60754-1
Säure- und Laugenbeständigkeit gemäß EN 60811-2-1 (Oxalsäure und Natronlauge)
EG-Richtlinien

Die Leitungen sind konform zu den EG-Richtlinien 2006/95/EG (Niederspannungsrichtlinie) und 2002/95/EG und 2011/65/EG (RoHS, Beschränkung der Verwendung bestimmter gefährlicher Stoffe).

Verlegung im Erdreich

Solarleitungen können grundsätzlich in für Erdverlegung geeignete Schutzrohre im Erdreich verlegt werden, wenn sichergestellt ist, dass kein dauerhafter Kontakt mit Wasser besteht und Staunässe sicher abgeführt wird. Die Verlegung der Leitungen sowie korrekte Ausführung des Kabelgrabens muss VDE 0100 Teil 520 oder vergleichbaren Normen entsprechen.
