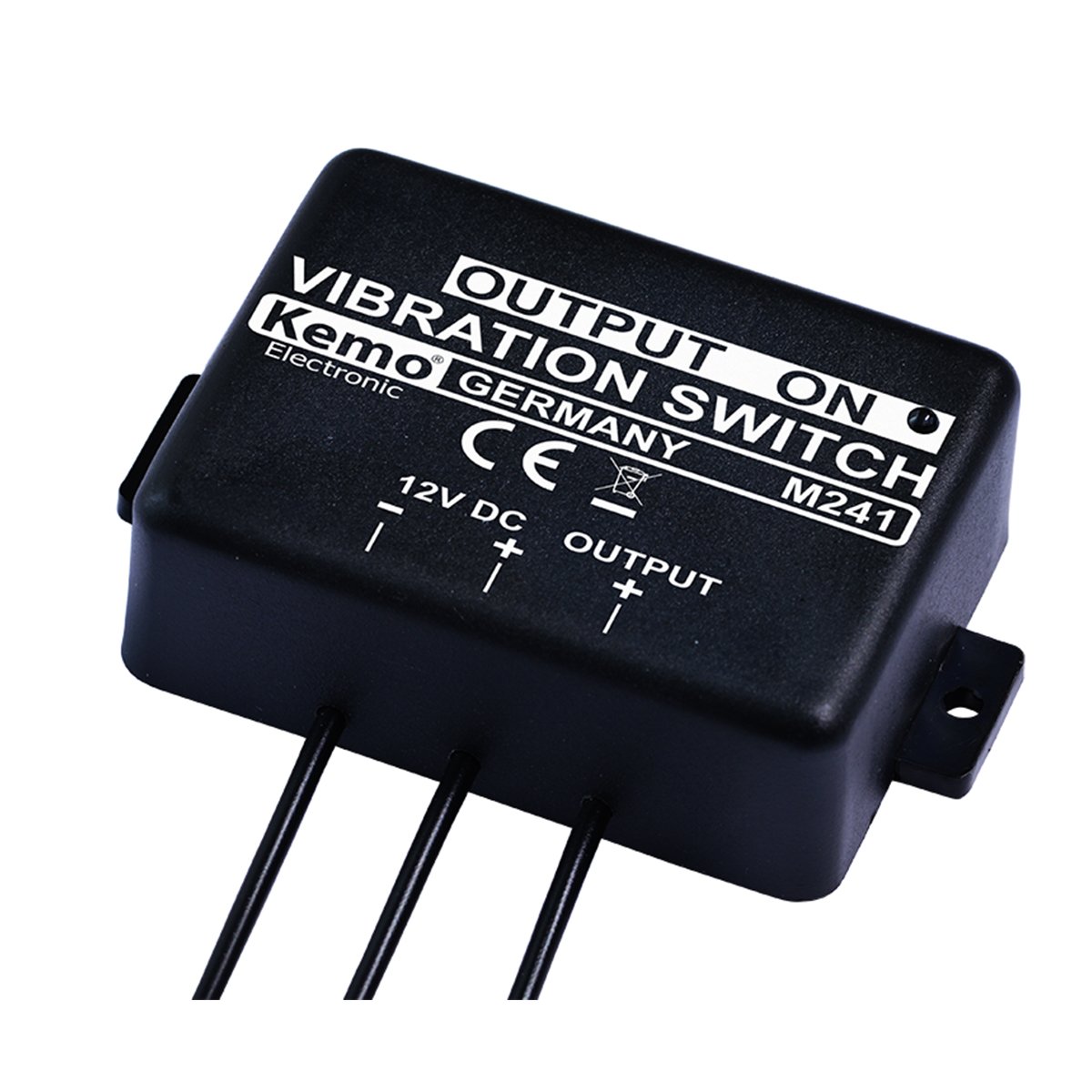

Kemo M241 Vibrationsschalter 12V DC

Der Kemo M241 Vibrationsschalter schaltet 12V-Geräte bei Vibrationen (z.B. Motor-Laufgeräuschen) aus und bei Stillstand zeitverzögert ein. Für Geräte bis zu einer Stromaufnahme von ca. 1000 mA. Anzeige über eine blinkende LED. Der Vibrationsschalter schaltet z.B. Signalhörner ein, wenn eine Maschine (z.B. Pumpe) ausgeht und nicht mehr vibriert. Oder eine Marderscheuche, wenn das Fahrzeug keine Motorvibrationen oder Fahrerschütterungen mehr hat und parkt.

Funktion

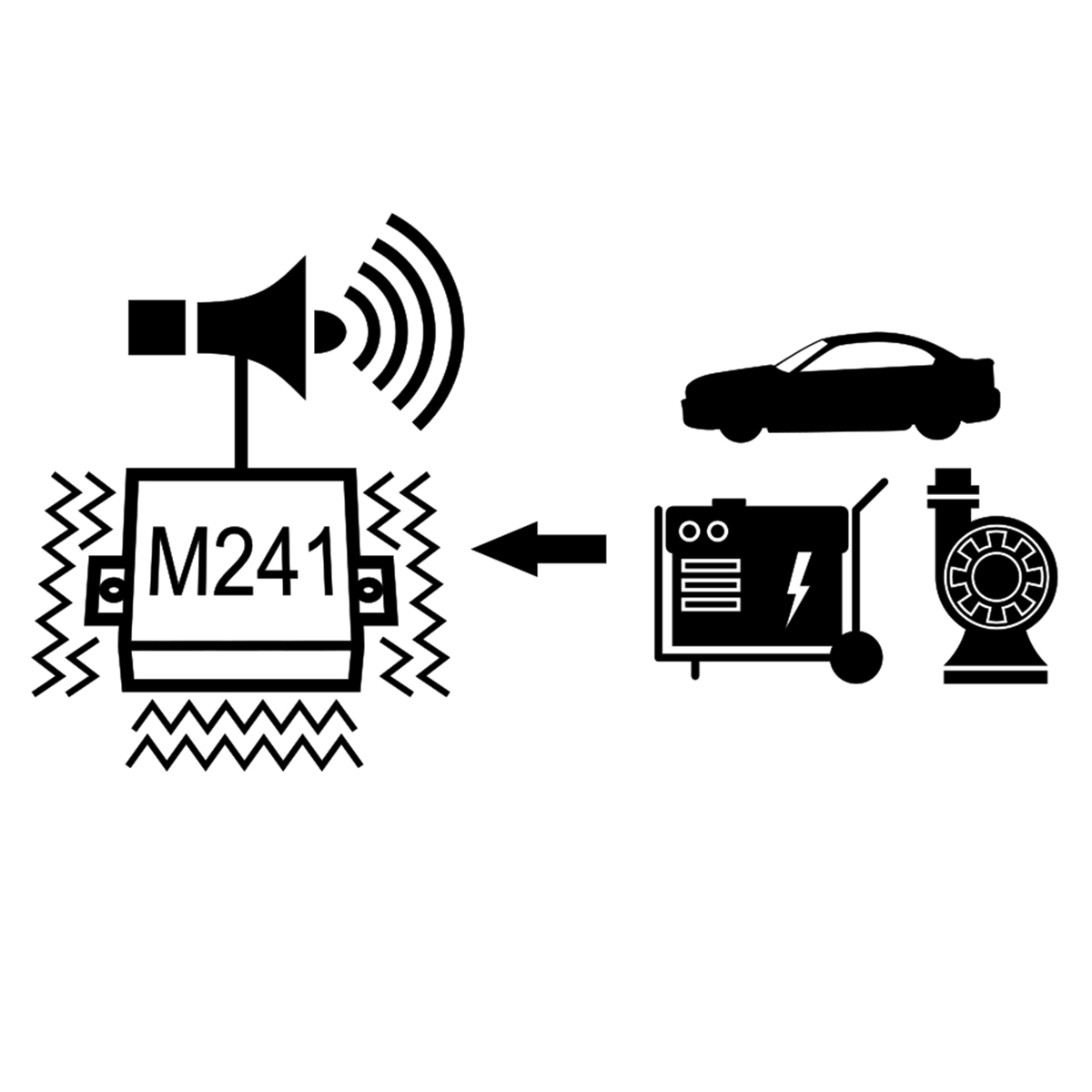

Zum Einschalten von Signalgeräten (z.B. Blinksignal, Tonsignal) wenn ein Motor steht (nicht mehr vibriert). Die angeschlossene Betriebsspannung 12V/DC (11-15V) wird nach einer kurzen Verzögerung an den Ausgang des Moduls durchgeschaltet und das dort angeschlossene Gerät wird damit eingeschaltet. Wenn das Modul z.B. an einer Baustellenpumpe betrieben wird, dann kann eine Alarm-Signalleuchte bei Stillstand der Pumpe eingeschaltet werden. Oder in einem Kraftfahrzeug kann bei parkendem Auto eine Marderscheuche eingeschaltet werden und im Fahrbetrieb (der Motor läuft) automatisch abgeschaltet werden.

Technische Daten

• Betriebsspannung: 11-15V Gleichspannung
• Eigene Stromaufnahme: Bei Vibrationen, Motor läuft (LED aus): ca. 0,000005A (<5µA)
• In Ruhe, keine Vibration (LED blinkt): < ca. 0,000008A (<8µA)
• Max. Schaltstrom: 1A
• In Ruhe wird die Eingangsspannung an den Ausgang durchgeschaltet und das angeschlossene Gerät ist in Betrieb
• Abschaltverzögerung bei Bewegung: ca. 3 Sekunden
• Einschaltverzögerung bei Bewegungsende: ca. 22 Sekunden
• Schaltempfindlichkeit: angepasst an Vibrationen von ca. einem KFZ-Verbrennungsmotor
• Betriebstemperaturbereich: ca. -20°C bis +70°C
• Maße: ca. 60 x 45 x 20 mm (ohne Befestigungslaschen)

Aufbauanweisung:

Der Motor wird an einer Stelle montiert, an der die Vibrationen auf das Modul übertragen werden und wo es nicht zu heiß wird, z.B. auf den Luftfilter eines Pumpenmotors, in den Motorraum eines Autos, nicht unmittelbar in der Nähe sehr heißer Motorteile (z.B. Auspuffrohre). Als Betriebsspannung dient die 12V Batterie. Bitte fügen Sie eine Sicherung in die Zuleitung zwischen dem Vibrationsschalter und dem Pluspol der Batterie. Die Sicherung sollte möglichst nahe an der 12V Batterie gebaut werden, damit auch die Zuleitung zum Modul gegen mechanische Beschädigung und Kurzschluss abgesichert ist. Am Schaltausgang des Moduls wird das Signalgerät angeschlossen, das dann eingeschaltet wird (mit Verzögerung), wenn der zu überwachende Motor nicht mehr läuft. Die Stromaufnahme des angeschlossenen Signalgerätes darf 1A nicht überschreiten.

Lieferumfang:

1x Kemo M241 Vibrationsschalter
