Kemo M204 Leistungsregler 230 V, max. 16 A für Heizungen

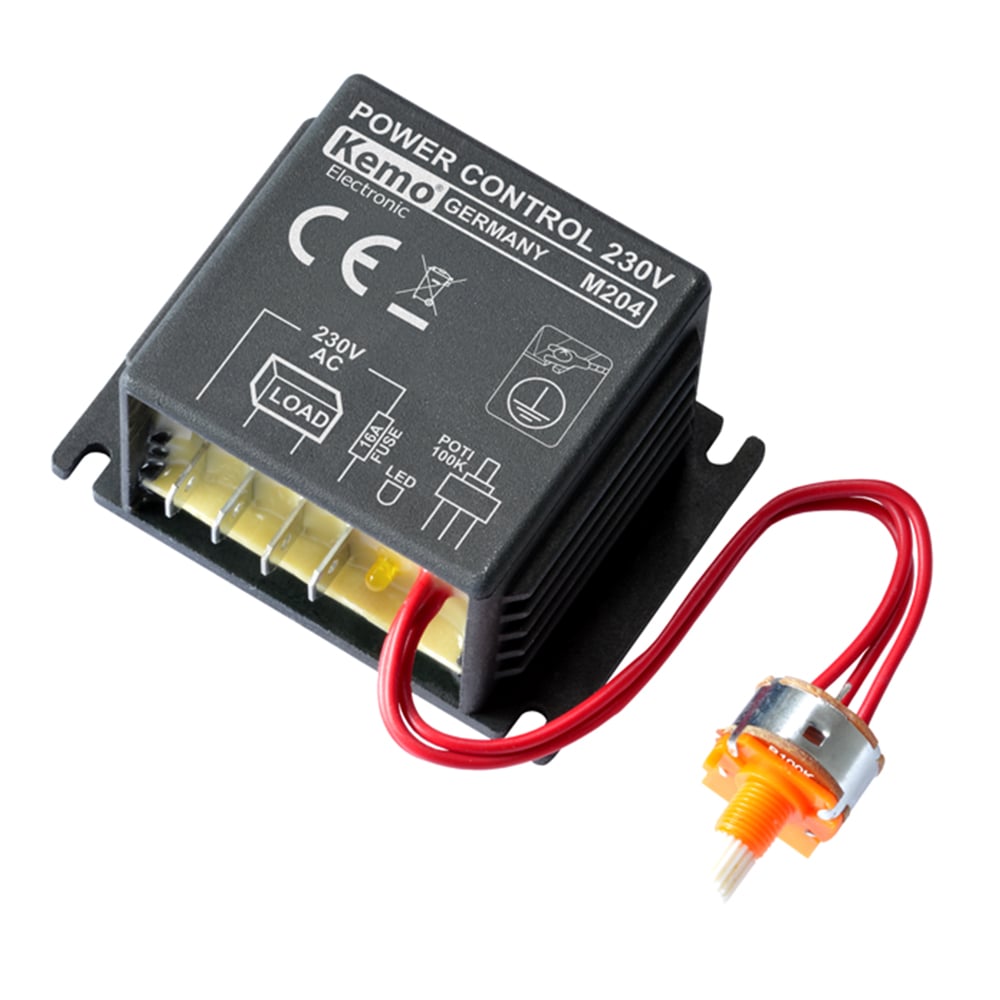

Der Kemo M204 (MPN M204) ist ein 230V Leistungsregler mit max. 16A für Heizungen. Er regelt one zusätzlichen Entstörbedarf ohmsche Lasten wie Heizungen usw. mit Impulsen im Nulldurchgang. Die Regelung erfolgt, indem impulsweise ein- und wieder ausgeschaltet wird. Daher nur für Heizungen (Wärmeplatten, Schweißdrähte, thermische Schweißmaschinen, Öfen usw.) geeignet. Nicht für Motoren und Lampen, diese würden stottern bzw. blinken.

Eigenschaften

• Betriebsspannung: 220-240V/AC, 50-60 Hz
• Ausgangsspannung: pulsierend, ca. 0,8 Hz mit einstellbarer Impulslänge, jeweils im Phasen-Null-Durchgang ein- und ausschaltend. Dadurch entstehen keine Funkstörungen
• Max. Strombelastbarkeit: ca. 16A
• Anschluss: über Flachstecker 6,3mm
• Stromaufnahme ohne Last: ca. 0,3W
• Alu-Metallgehäuse mit Kühlrippen, vergossen
• Regelung über ein angeschlossenes, mitgeliefertes Potentiometer: ca. 0-100%
• Das Potentiometer ist an der Bedienerseite voll isoliert
• Betriebsanzeige: mit eingebauter LED
• Maße: ca. 55 x 50 x 36 mm (ohne Befestigungslaschen)

Schaltungsbeschreibung

Das Modul schaltet je nach Stellung des Potentiometers die Heizung Ein und Aus, immer jeweils im Phasen-Nulldurchgang. Die Schaltfrequenz ist ca. 0,8 Hz. Die Länge der Einschaltphasen hängt von der Stellung des Regel-Potentiometers ab. Reglerstellung links: lange Einschaltphasen und höhere Heizleistung.

Wichtige Einbauanweisung:

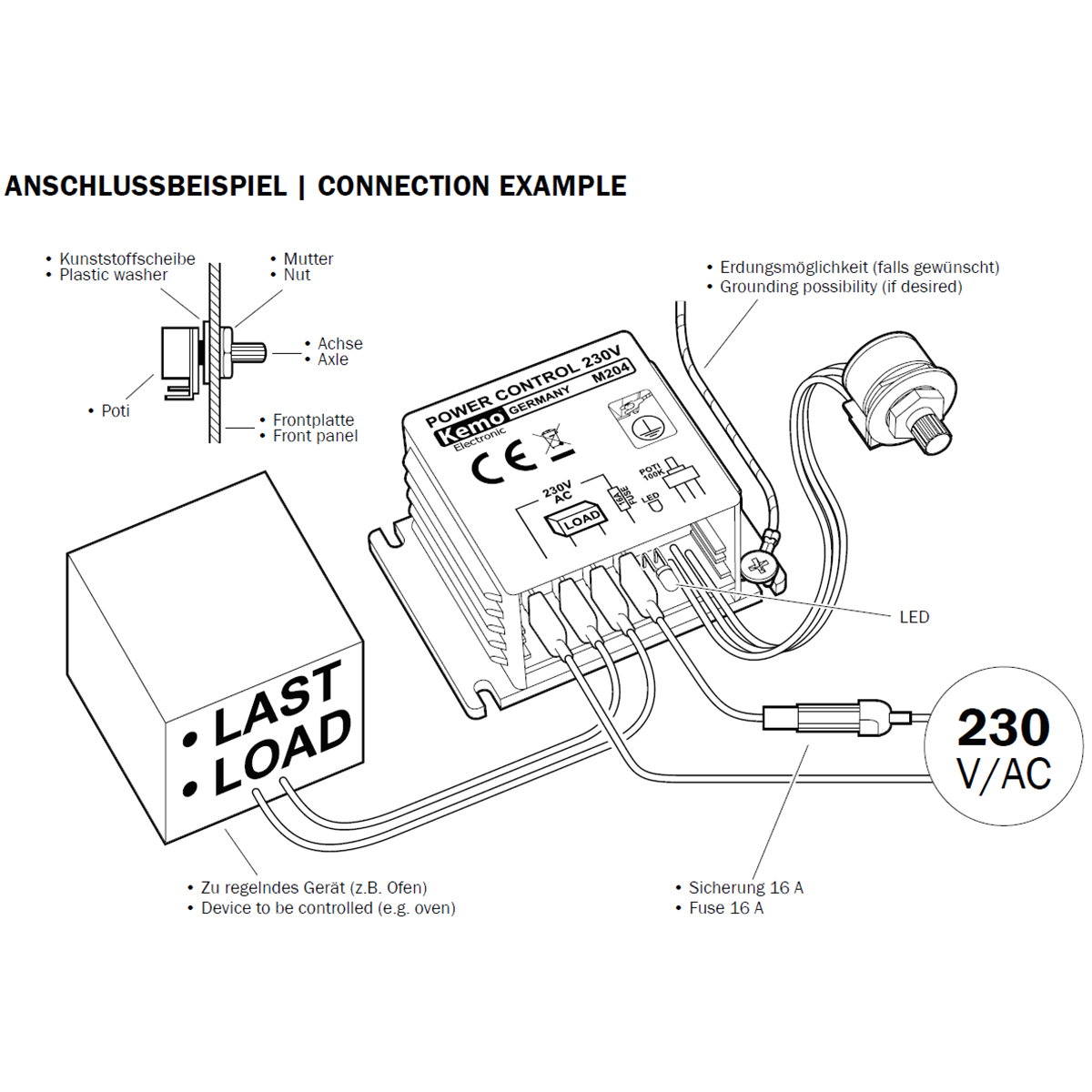

Das Modul kann sich, je nach Belastung, während des Betriebs erwärmen. Es muss deshalb an einer gut belüfteten Stelle eingebaut werden. Wenn sich das Metallgehäuse des Moduls auf über 60°C erwärmt, dann muss es entweder auf einen zusätzlichen Kühlkörper geschraubt werden oder mit einem kleinen Lüfter angeblasen werden. Im gut belüfteten Normalbetrieb bis 1000W sollte das aber nicht nötig sein. Das Modul darf nur unter Beachtung der VDE-Sicherheitsvorschriften ausschließlich von einer fachkundigen Person (z.B. Elektriker) eingebaut werden. Dabei ist unbedingt darauf zu achten, dass eine Berührung der spannungsführenden Kontakte mit den Fingern ausgeschlossen ist. Das Potentiometer ist an der Bedienungsachse und am Befestigungsgewinde voll isoliert. Der Einbau muss so erfolgen, dass man nur die isolierte Bedienungsachse berühren kann und nicht die elektrischen Anschlusspins. Außerdem muss eine sicherung gemäß Zeichnung vorgeschaltet werden. Die Kabel zum Modul müssen gegen ein ungewolltes Herausziehen gesichert werden (Zugentlastung).

Lieferumfang:

1x Kemo M204 230V Leistungsregler
