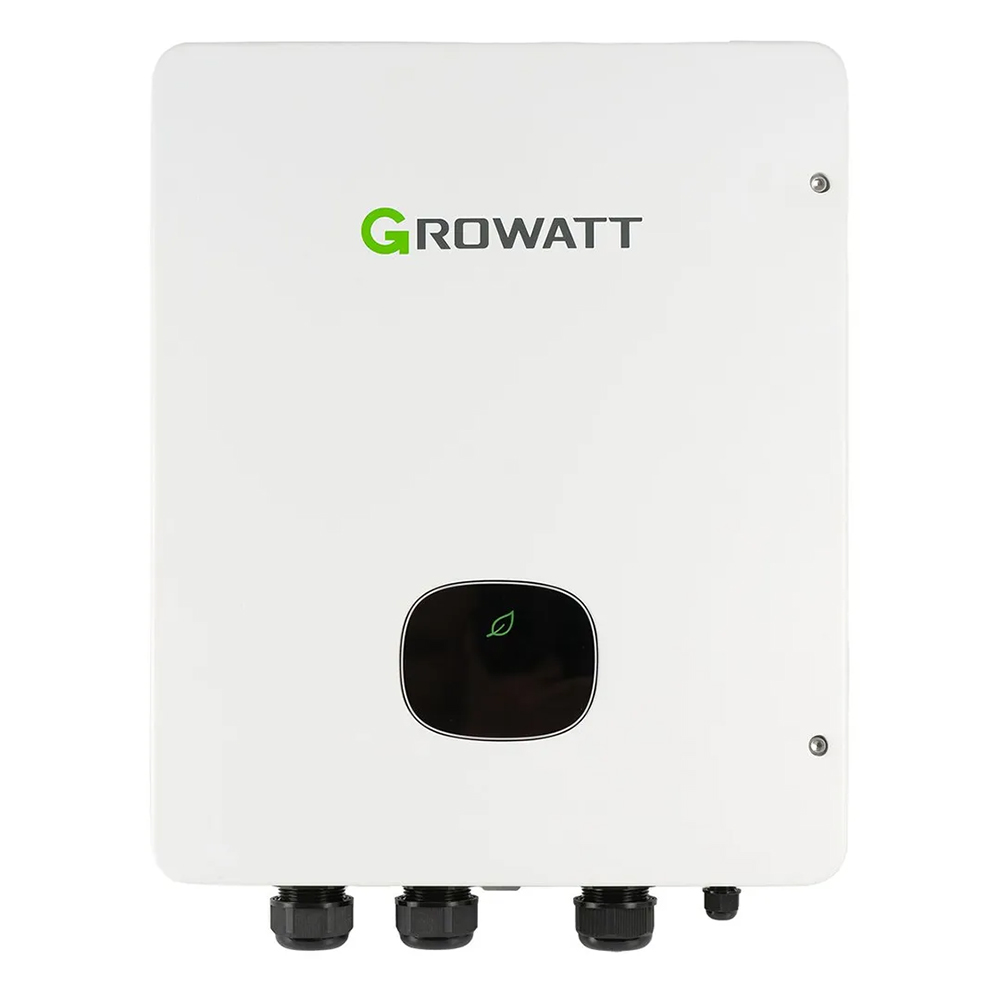

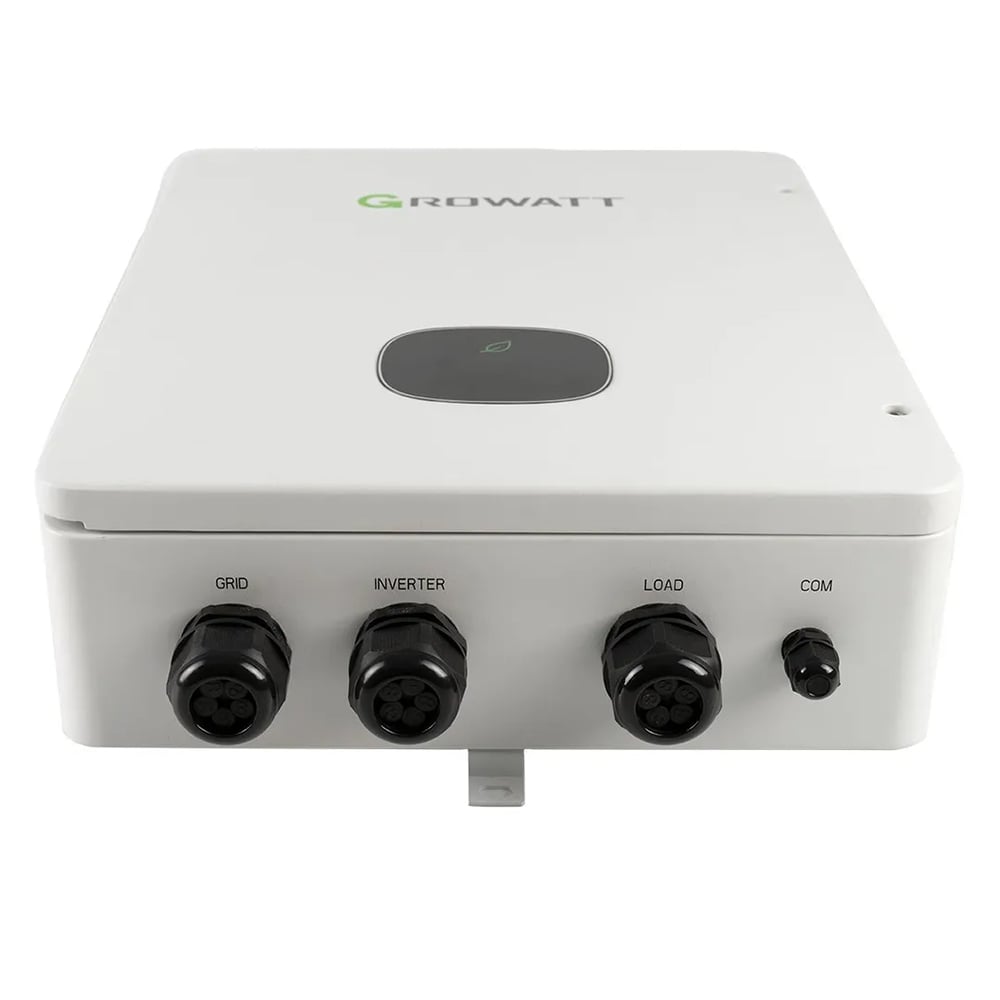

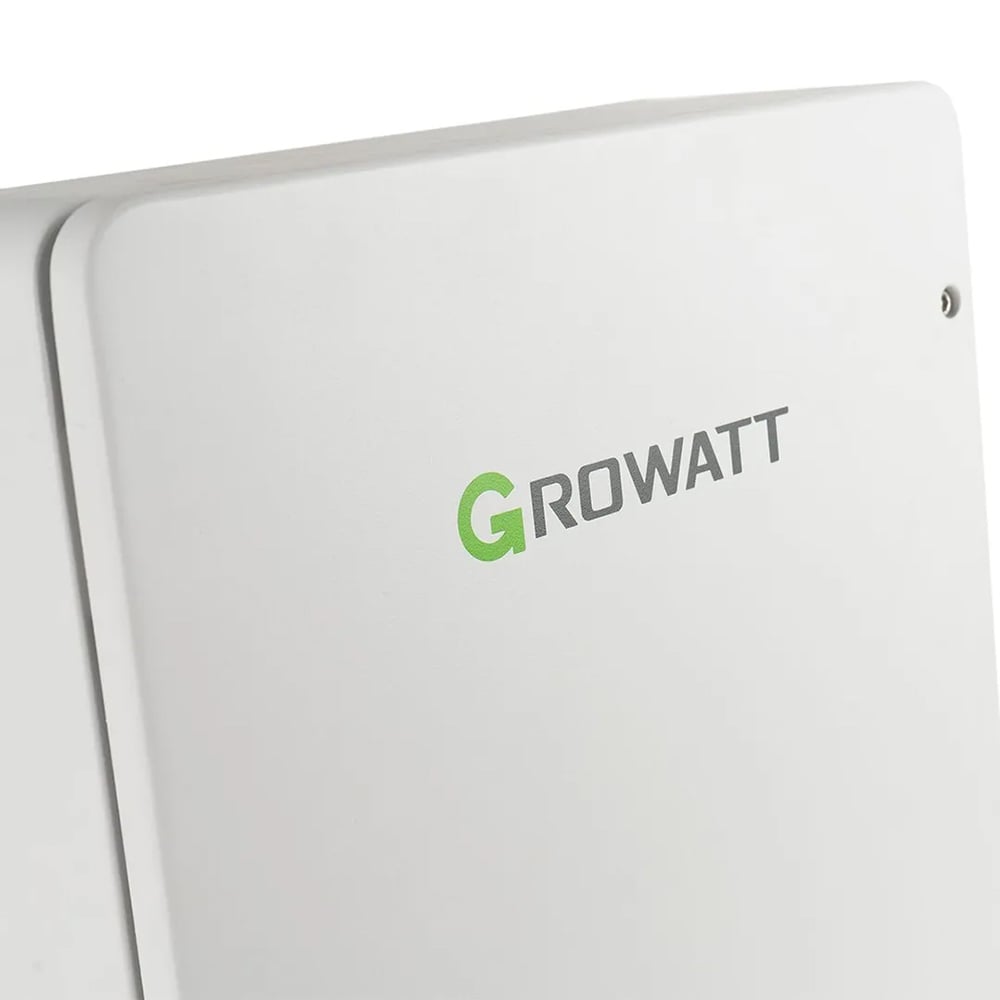

Growatt SYN 50 XH 30 Back-Up Box Notersatzstrom

Die SYN 50-XH-30 von Growatt ist eine Back-Up Box, die für das Haus als Notersatzstromversorgung agiert. Sie ist in der Lage, im Falle eines Stromausfalls, bis zu 10kW aus dem Solarspeicher zur Verfügung zu stellen. Hierbei beträgt die Umschaltzeit 0,5 Sekunden. Die Back-Up Box zeichnet sich durch ein anwenderfreundliches Design aus, was eine unkomplizierte Installation und Bedienung ermöglicht.

Die SYN Back-Up Box

• Ersatzstromversorgung für das gesamte Haus, bis zu 10 kW
• 100% 3-phasiger Asymmetrieausgang
• Integrierter Schalter
• Einfach zu installieren
• Kombinationsmöglichkeiten mit der gesamten Growatt MOD-XH BP-Serie

Kompatibilität

Um einen Offgrid-Betrieb eines Growatt MOD-XH BP Wechselrichters zu erreichen, kann optional die SYN 50-XH-30 kombiniert werden. Folgende Hybrid-Wechselrichter sind dafür vorgesehen:

• MOD 3KTL3-XH BP
• MOD 4KTL3-XH BP
• MOD 5KTL3-XH BP
• MOD 6KTL3-XH BP
• MOD 7KTL3-XH BP
• MOD 8KTL3-XH BP
• MOD 9KTL3-XH BP
• MOD 10KTL3-XH BP

Die MOD-XH-BP Serie

• 2 unabhängige MPPTs
• Battery-ready, zukunftssicher
• Typ II SPD auf DC- und AC-Seite
• Integrierte AFCI-Funktion
• Unterstützung der Exportbegrenzung
• OLED und Touch Taste
• DC/AC-Verhältnis bis zu 2,0
• Offgrid-Funktion mit optionalem Zubehör möglich

Hybrid-Wechselrichter

Im Gegensatz zu herkömmlichen Wechselrichtern können Hybrid-Wechselrichter den erzeugten Strom aus der Solaranlage nicht nur in das Stromnetz einspeisen, sondern auch in Batterien speichern. Dadurch wird der Solarstrom auch dann verfügbar, wenn die Sonne nicht scheint. Ein weiteres Merkmal von Hybrid-Wechselrichtern ist ihre Fähigkeit, den Stromverbrauch eines Haushalts zu optimieren, indem sie den Solarstrom bevorzugt direkt im Haushalt nutzen, bevor er ins Netz eingespeist wird.

Aktive Sicherheit mit AFCI-Funktion

Bei einem Arc Fault Circuit Interrupter handelt es sich um eine Fehlerlichtbogen-Schutzeinrichtung. Sie schützt Stromkreise bei Störlichtbögen und agiert in der Niederspannungsinstallation als Schutzschalter gegen Kontaktfehler. Dieser analysiert, neben seinem Schutz, Strom- und Spannungsverläufe mittels digitaler Signalverarbeitung und unterbricht Stromkreise bei Störsignaturen.  Umgangssprachlich wird der AFCI auch Brandschutzschalter genannt, da durch eigehende Signale Überhitzungen an schlechten Kontaktstellen oder bei Überschlägen zwischen zwei Leitern, Brände verhindert werden können.

Das APX Batteriesystem

Alle oben genannten Wechselrichter sind mit dem APX-Batteriesystem kompatibel. Durch das modulare Konzept ist das APX-System flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kann mit mindestens einem bis maximal sechs APX 5.0P-B1 Batteriemodulen errichtet werden. Zum Betrieb wird pro Turm ein Leistungsmodul benötigt. Hierbei wird zwischen dem APX 98020-P1 oder dem APX 98034-P2 gewählt. Das BMS ist separat zu erwerben und für die Bodenmontage ist ein zusätzlicher Sockel erforderlich.

Flexibel Erweitern

Das APX Batteriesystem von Growatt zeigt hierbei seine flexiblen Konfigurationsmöglichkeiten. Diese sind von 5kWh bis zu 30kWh erweiterbar. Durch das einfache und modulare Design, gestaltet sich die Installation und Erweiterung sehr unkompliziert mit Hilfe von Kabeln. Ein weiterer Fortschritt des neuen Speichersystems besteht darin, dass im Gegensatz zu anderen Systemen, kein Batterieschrank mehr benötigt wird. Lediglich eine Batteriebasis wird für einen sicheren Stand benötigt. Die APX-Serie unterstützt das Kombinieren von gemischten Batterie-Packs aus neuen und alten Chargen, sowie unterschiedlichen Kapazitäten.

Technische Daten der Back-Up Box

• Max. Überstromschutz AC-Eingang: 63 A
• Max. Dauer-Einsatzstrom: 50 A
• AC-Ausgangsspannung: 230 V/400 V
• AC-Ausgangsspannungsbereich: 180-280 V
• AC-Frequenz: 50/60 Hz
• AC-Frequenzbereich: 45-65 Hz
• AC-Nennleistung: 18 kW
• Max. kontinuierlicher Eingangsstrom bei 230V: 26,1 A
• AC-Spitzenleistung im Backup-Betrieb: 19,8k W
• AC-Spitzenstrom im Backup-Betrieb: 28,7 A
• Kommunikation: RS485
• Betriebstemperaturbereich: -40°C - +60°C
• Schutzart: IP65
• Gewicht: 10,8 kg
• Abmessungen: 365 x 450 x 123 mm

Lieferumfang:

1x Growatt SYN 50-XH-30 Back-Up Box
