Growatt Nachrüstsatz 23,04kWh ARK SPH 10000TL3 BH-UP Hybrid-Inverter LifePO4-Speicher

Der Speicher-Nachrüstsatz von Growatt eignet sich ideal zur Erweiterung deiner bestehenden Solaranlage. Das System umfasst (je nach Auswahl) 3-10 ARK 2.5H-A1 modulare, stapelbare Hochvoltbatterien, die mit je 51,2V Nennspannung und einem modernen LiFePO4-Batterietyp ausgestattet sind. Die dazugehörige HVC 60050-A1 BMS Steuereinheit und Batteriebasis zur Bodenmontage schließen den Turm vollends ab. Ergänzend dazu enthält das Set einen 3-phasigen SPH 10000TL3 BH-UP Hybrid-Wechselrichter. Um eine Verbindung von Batterieturm zum Wechselrichter herstellen zu können, wird ein Batterieanschlusskabelset direkt mit dazu geliefert.

Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!

• Modulares, stapelbares Batteriekonzept
• 100% dreiphasiger asymmetrischer Ausgang
• Intelligente Leistungssteuerung auf Phasenebene
• USV-Funktion (UPS) mit 10ms Umschaltzeit
• VPP Schnittstelle

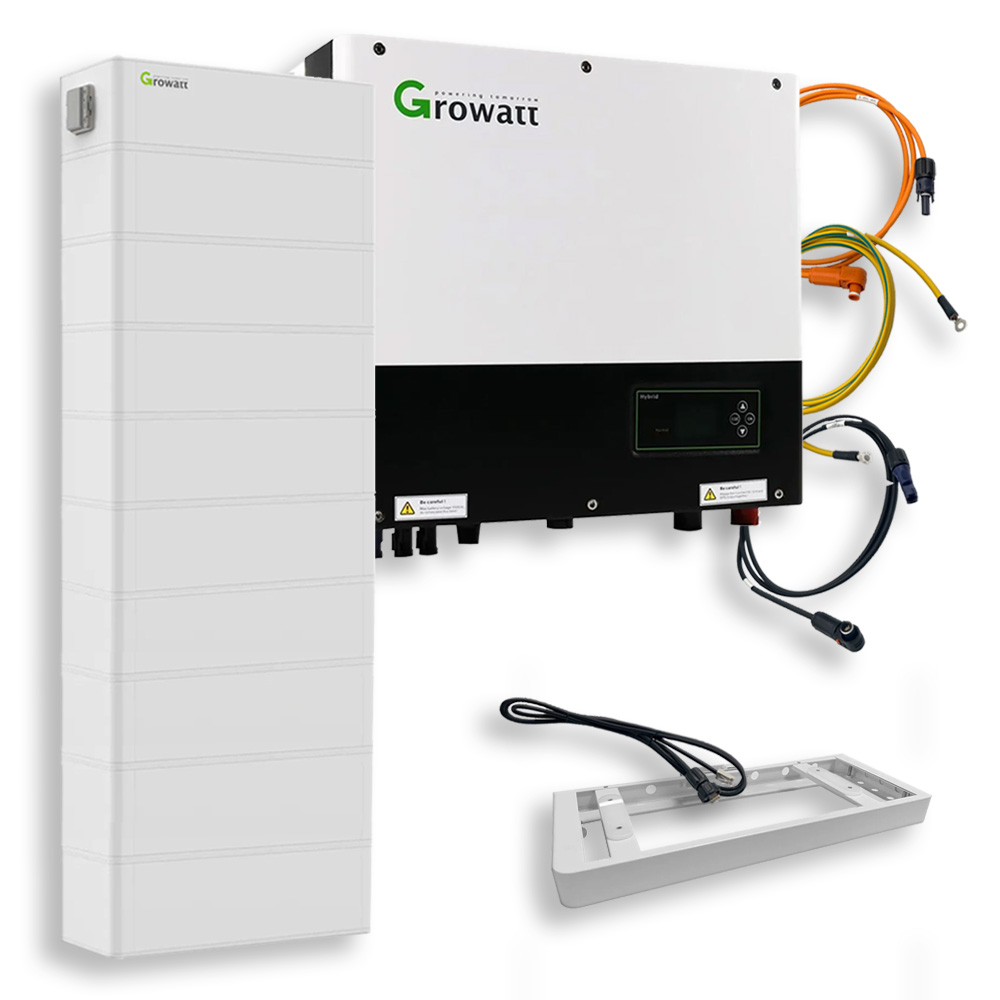

Der Nachrüstsatz enthält:

• 3-10x Growatt ARK 2.5H-A1 Hochvoltbatterie LiFePO4 2,56kWh (je nach Auswahl)
• 1x Growatt SPH 10000TL3 BH-UP 10kW Hybridwechselrichter 3-phasig
• 1x Growatt HVC 60050-A1 ARK Steuerungseinheit BMS für SPH- und SPA-Inverter

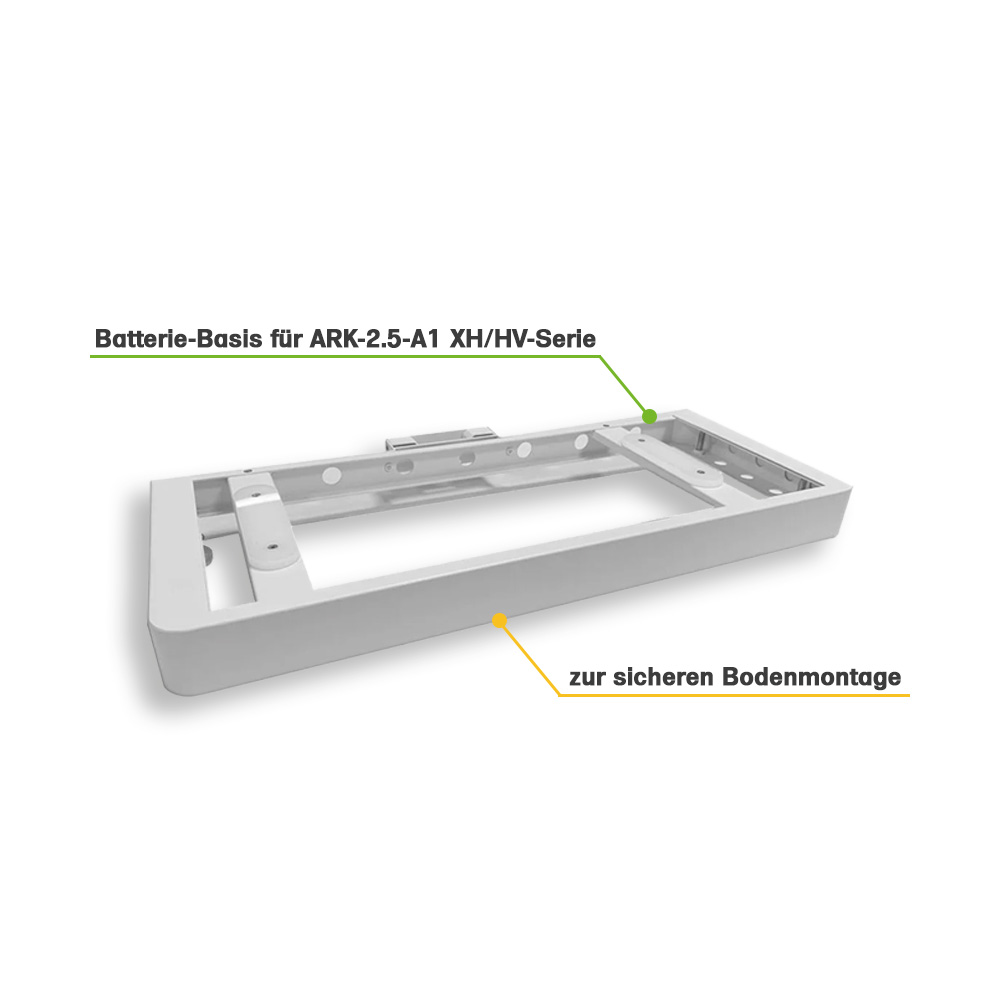

• 1x Growatt Batterie-Basis für ARK-2.5-A1 XH/HV-Serie

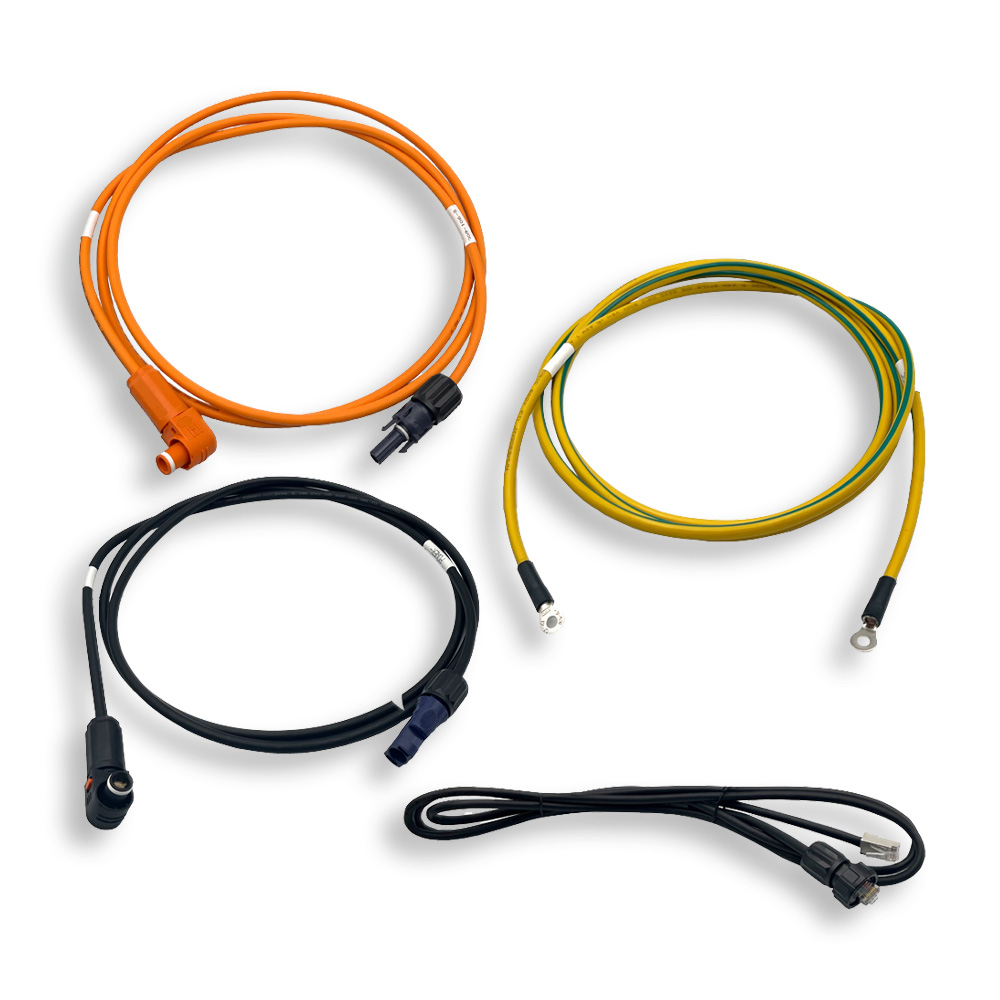

• 1x Growatt ARK-2.5H-A1 Batterieanschlusskabelset für SPH- und SPA-Wechselrichter

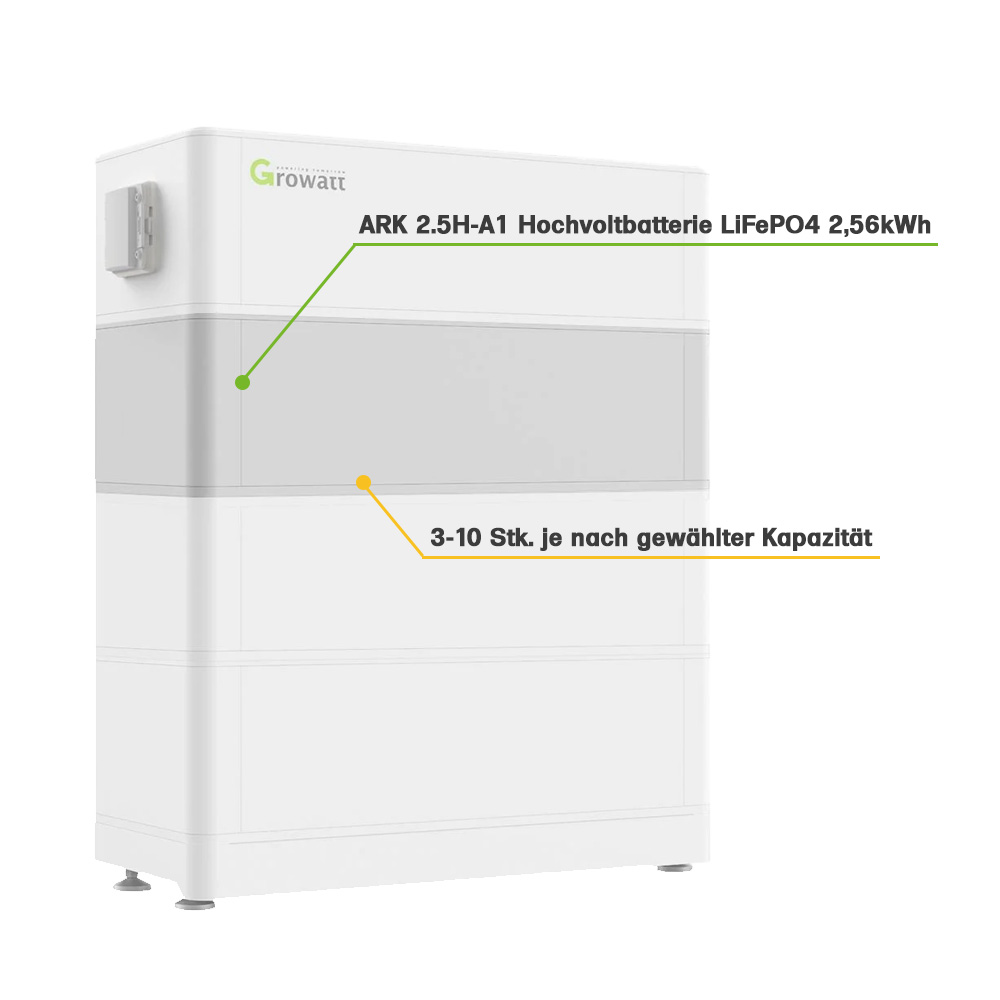

Growatt ARK 2.5H-A1 Hochvoltbatterie

Die Growatt ARK 2,5H-A1 Hochvolt Batterie (MPN ARK-2.5H-A1) ist ein LiFePO4-Speicher mit hoher Zyklenfestigkeit und langer Lebensdauer. Das modulare, stapelbare Konzept ermöglicht eine flexible Anwendung für verschiedene Szenarien und ist leicht zu installieren. Die Batterie bietet hervorragende Leistungen bei hoher Belastung und ist mit seinem IP65-Schutz auch für die Installation im Freien geeignet. Um Überspannungen im System zu vermeiden, kommt der Softstart zum Einsatz.

Über die ARK 2,5H-A1-Batterie:

• Modulares, stapelbares Batteriekonzept
• Kobaltfreies Lithium-Eisenphosphat (LFP)
• Hohe Zyklenfestigkeit und lange Lebensdauer
• Wand- oder Bodeninstallation möglich
• Softstart zum Schutz des Systems vor Überspannungen
• Automatisches Aufwachen bei Unterspannung
• Schutzart IP65 für die Installation im Freien
• Ferndiagnose und Firmware-Update
• Batterie-Basis und Batterieanschlussset im Nachrüstsatz integriert

Das ARK-Batteriesystem

Durch das modulare Konzept ist das ARK-System flexibel einsetzbar und bei Bedarf erweiterbar. Ein Batterieturm kann mit mindestens 2 und bis zu 10 Speichermodule errichtet werden, es können auch mehrere Türme in einem System installiert werden. Zum Betrieb wird pro Turm ein BMS-Steuerungselement, sowie ein Verbindungskabelset zum entsprechenden Wechselrichter benötigt. Zur Bodeninstallation ist zusätzlich eine Batterie-Basis pro Turm nötig. Die ARK-Hochvolt-Speicher sind mit den MIN- und MOD-XH, sowie den dreiphasigen SPH- und SPA-Wechselrichtern kompatibel. Je nach Inverter-Serie wird eine andere Steuerungseinheit, ein anderes Verbindungskabelset und eine unterschiedliche Startanzahl der Batterien benötigt. Das ARK-XH-System beginnt mit 2, das ARK-HV-System wiederum mit 3 Batterien.

Flexibel Erweitern: Das ARK Batteriesystem von Growatt bietet eine hohe Flexibilität durch seine erweiterbaren Konfigurationsmöglichkeiten, die von 5,12 kWh bis zu 25,6 kWh reichen. Die Installation und Erweiterung des Systems gestaltet sich einfach und unkompliziert durch das modulare Design und die Verwendung von Kabeln. Eine weitere Innovation des ARK Systems ist, dass im Gegensatz zu anderen Batteriesystemen kein Batterieschrank benötigt wird. Lediglich eine Batteriebasis ist für einen stabilen Stand erforderlich.
Softstart zum Schutz des Systems: Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet.
Hohe Zyklen-Lebensdauer: Die Growatt ARK Batteriemodule sind aufgrund ihrer extrem hohen Zyklen-Lebensdauer und der Verwendung von LiFePo4-Zellen eine ideale Speicherlösung für Photovoltaikanlagen. Unabhängig davon, ob es sich um ein netzgeführtes oder ein Inselsystem handelt, bietet der Growatt Speicher im Vergleich zu herkömmlichen Bleibatterien und anderen Lithium-Technologien zahlreiche Vorteile.

Technische Daten:

• Batterie-Typ: Kobaltfreies Lithium-Eisenphosphat (LiFePo4)
• Energiekapazität: 2,56 kWh
• Nutzbare Kapazität: 2,3 kWh
• Nennspannung: 51,2 V
• Betriebsspannungsbereich: 47,2-56,8 V
• Lade-/Entladestrom: 25 A/0,5 C
• Schutzart: IP65
• Temperaturbereich: -10~50° C
• Abmessung: 650 x 260 x 180 mm
• Gewicht: ca. 28 kg
• 10 Jahre Herstellergarantie
• Zertifikate: IEC62619, CE, CEC, RCM, UN38.3

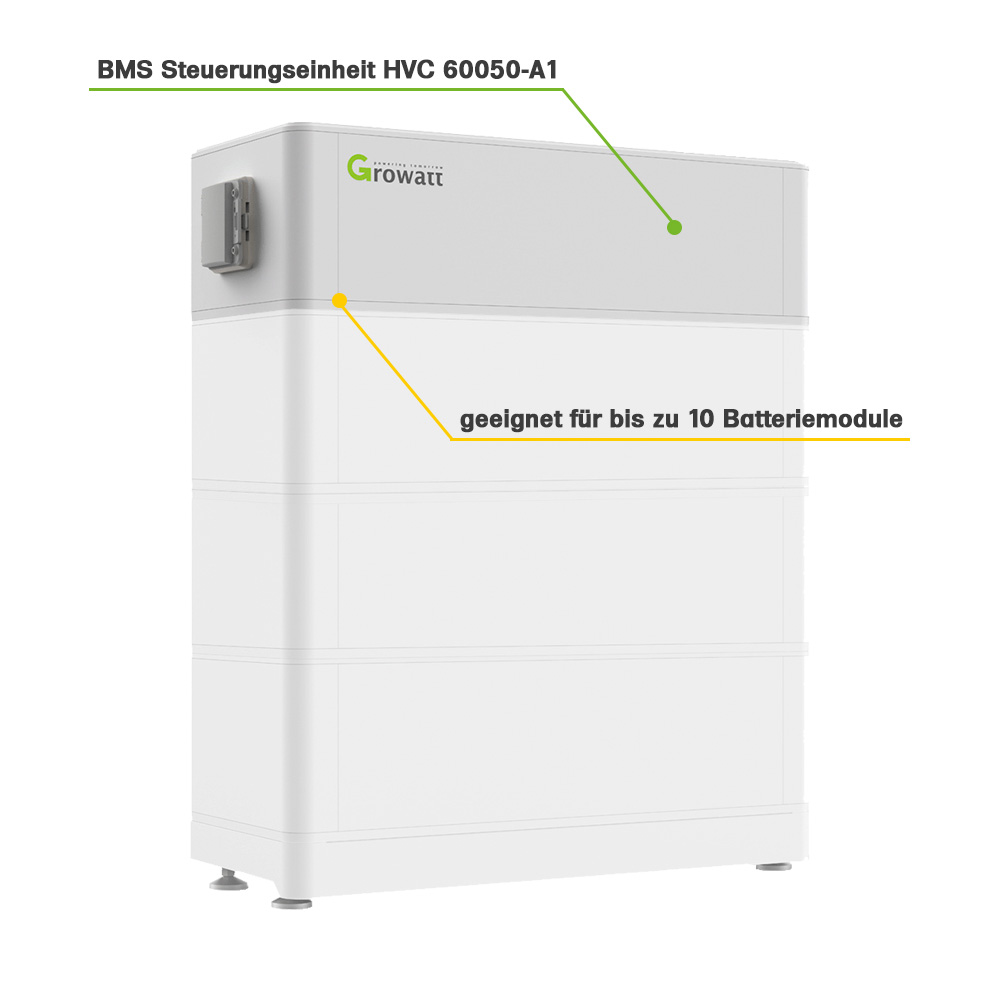

BMS Steuerungseinheit HVC 60050-A1

Das Growatt HVC-60050-A1 BMS ist eine zentrale Überwachungs- und Steuereinheit, die Teil des ARK HV Hochvoltbatteriesystems ist und die Kommunikation mit den Growatt SPA und SPH Invertern unterstützt. Mit diesem BMS können bis zu 10 Batteriemodule mit einer Kapazität von jeweils 2,56 kWh verbunden werden. Diese Module können in Serie geschaltet werden, um einen Batterieturm zu bilden, der eine Gesamtkapazität bis zu 25,64 kWh bietet. Zu den Steuerparametern gehören der Ladezustand (SOC), die Netzspannung, der Strom, die Zellspannung, die Zelltemperatur und die PCBA-Temperaturmessung. Durch die präzise Überwachung dieser Parameter gewährleistet das BMS eine optimale Leistung und Langlebigkeit der Batterie.

Technische Daten:

• Eingangs-/Ausgangsspannungsbereich: 90~585V
• Nennstrom: 25A
• Schutzart: IP65
• Temperaturbereich: -10~50° C
• Abmessung: 650 x 260 x 185 mm
• Kommunikation: CAN
• Gewicht: 8,5 kg

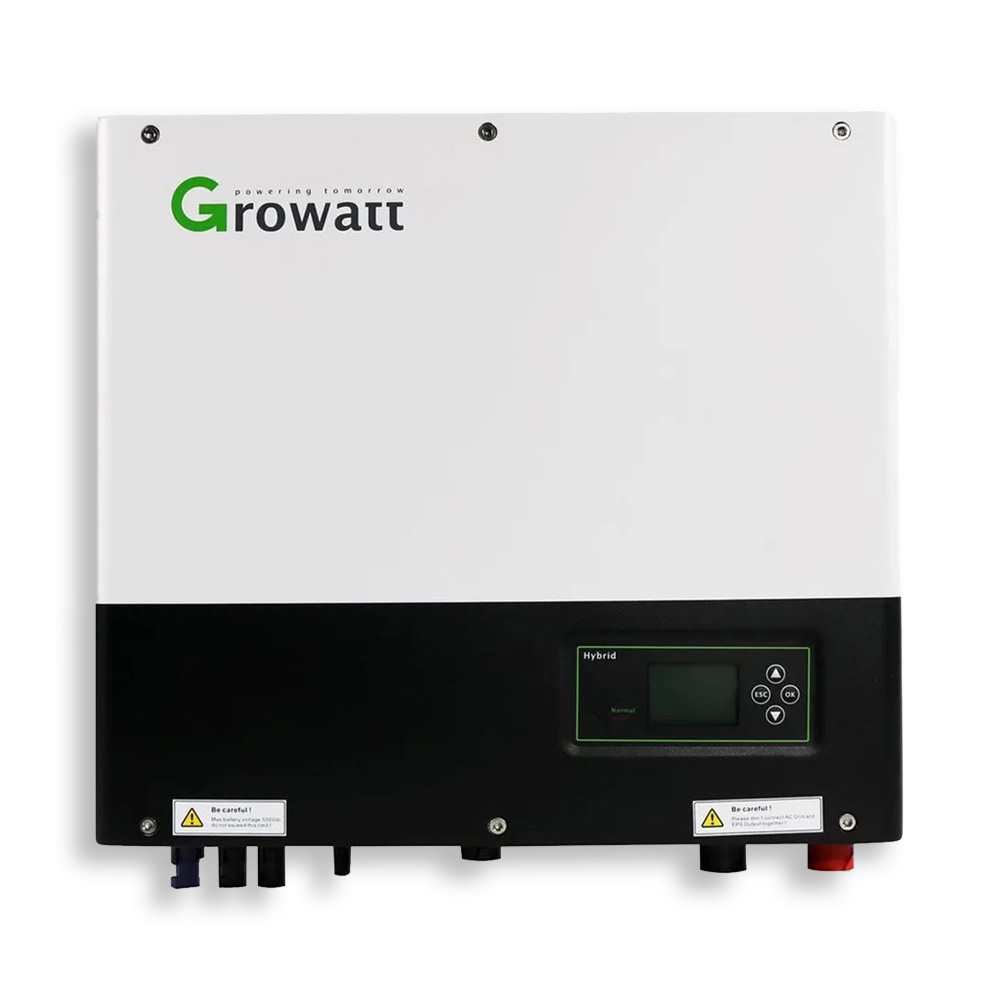

Growatt SPH 10000TL3 BH-UP Hybrid-Wechselrichter

Der Growatt SPH 10000TL3 BH-UP Hybrid-Inverter ist eine hochmoderne Lösung für Solarprojekte. Mit intelligentem Lastmanagement, einer breiten Batteriespannung von 100-550 V und einer VPP-Schnittstelle bietet er Flexibilität und Effizienz. Der Wechselrichter unterstützt Solaranlagen mit einer Gesamtleistung von bis zu 15 kW und ermöglicht eine unterbrechungsfreie Stromversorgung. Mit diesen Merkmalen ist der SPH10kTL3 BH-UP die ideale Lösung für flexible und zuverlässige Solaranlagen.

Über den SPH 10000TL3 BH-UP Inverter

• 100% dreiphasiger asymmetrischer Ausgang
• Intelligente Leistungssteuerung auf Phasenebene
• Breite Batteriespannung 100-550 V
• USV-Funktion (UPS) mit 10ms Umschaltzeit
• VPP Schnittstelle
• Skalierbare Systemkonfiguration
• DC/AC Typ II SPD
• DC/AC Verhältnis bis zu 1,5
• Zwei MPP-Tracker (Maximum Power Point)
• Unterstützt Lithium- und Bleisäurebatterien
• Intelligente Laststeuerung über Trockenkontakt

Hybrid-Wechselrichter

Im Gegensatz zu herkömmlichen Wechselrichtern bieten Hybrid-Wechselrichter die Möglichkeit, den erzeugten Solarstrom nicht nur ins Stromnetz zu speisen, sondern auch in Batterien zu speichern. Dadurch kann der gespeicherte Solarstrom genutzt werden, selbst wenn die Sonne nicht scheint. Eine weitere Funktion von Hybrid-Wechselrichtern besteht darin, den Stromverbrauch eines Haushalts zu optimieren, indem sie den erzeugten Solarstrom bevorzugt direkt im Haushalt verwenden, bevor er ins Netz eingespeist wird. Dies führt zu einer Verringerung der Energiekosten und einer geringeren Abhängigkeit von teurem Netzstrom.

Betriebs-Modi – Je nach System-Anforderungen konfigurierbar

Online-Modus: Für die optimale System-Einbindung des SPH-Inverters können unterschiedliche Betriebs-Modi eingestellt werden. Bei Eingabe direkt am Gerät kann nur für einen Zeitraum ein Prioritätsmodus eingestellt werden. Bei Verwendung der Online-Plattform können bis zu drei Zeiträume für den Prioritätsmodus eingestellt werden (für die Nutzung dieser Funktion ist kostenpflichtiges Zubehör nötig).

• Load first:Mit dem Standardmodus “Laden zuerst” werden zuerst die angeschlossenen Lasten (Verbraucher) mit Energie versorgt. Sobald die PV-Energie für die Last ausreichend ist, wird die überschüssige Energie in die Batterie eingespeist. Sofern die Batterie vollgeladen oder keine angeschlossen ist, wird die verbleibende Energie in das Netz eingespeist.
• Battery first:Der Wechselrichter lädt in diesem Modus mit der maximal möglichen Solarleistung zuerst die Batterie voll. Sollte die PV-Leistung nicht ausreichen kann zusätzlich die Netzladefunktion aktiviert werden.
• Grid first:In diesem Modus wird die gewonnene PV-Energie zuerst in das Netz eingespeist. Hier kann die Ein- und Aus-Zeit des Modus eingestellt werden, sowie die Leistungsrate.

Backup-Modus: Wenn keine Netzspannung mehr am Gerät anliegt, z.B. durch kurzfristigen Stromausfall oder Blackout, wechselt der Growatt SPH automatisch in den Backup-Modus. Dadurch wird die Versorgung des AC-Ausgangs über den EPS-LOAD-Anschluss sichergestellt. Die benötigte Energie wird nur über die Solaranlage und die Batterie geliefert. Sofern auch die PV-Anlage ausfällt, sichert die Batterie die AC-Versorgung ab, bis diese entladen ist. Bei Bedarf kann der automatische Wechsel zu diesem Modus auch deaktiviert werden.

Maximum Power Point Tracking

Durch den Einsatz der Maximum Power Point Tracking (MPPT) Technologie kann eine Solaranlage den optimalen Ertrag erzielen. Der MIC-Wechselrichter ist mit einem MPPT ausgestattet, der im Laufe des Tages das optimale Verhältnis von Spannung und Stromstärke entsprechend der Sonneneinstrahlung und der Modultemperatur der Solarmodule einstellt. Mit seinem breiten MPPT-Spannungsbereich können viele Solarmodule angeschlossen werden, was eine effiziente Energieerzeugung ermöglicht. Dieser Vorteil zeigt sich besonders deutlich, wenn der Himmel teilweise bewölkt ist und sich die Lichtintensität kontinuierlich ändert.

Intelligentes Lastmanagement

Die integrierte smarte Laststeuerung des Wechselrichters ermöglicht eine präzise und effiziente Kontrolle des Energieverbrauchs. Durch den Einsatz eines potentialfreien Kontakts kann die Steuerung von elektrischen Verbrauchern intelligent und priorisiert erfolgen. Diese Funktion erlaubt eine automatische Erkennung des Energiebedarfs und optimale Nutzung der verfügbaren Energie. Das smarte Lastmanagement gewährleistet eine optimale Verteilung der Energie und trägt somit zu einer effizienten Nutzung bei. Mit der intelligenten Laststeuerung über den Trockenkontakt ist der Wechselrichter in der Lage, den Energiefluss zu optimieren und einen effizienten Betrieb Ihrer Solaranlage sicherzustellen.

Growatt Überwachungsplattform

Durch den Einsatz des optionalen Zubehörs der Shine-Serie können Sie die Growatt Monitoring-Plattform nutzen. Diese Plattform steht Ihnen sowohl als Smartphone-App für iOS und Android als auch in einer Webversion zur Verfügung. Das Shine-Zubehör muss separat erworben werden, aber die Nutzung der Plattform ist kostenfrei. Über Shine können Sie alle Ihre Growatt-Produkte konfigurieren und überwachen, und es ermöglicht Ihnen auch die Anzeige des Eigenverbrauchs sowie das Verfolgen von Trends.

Zur SPH-Serie sind folgende Shine-Optionen kompatibel:

• ShineWiFi-X
• ShineLink-X
• Shine4G-X
• ShineMaster

Technische Daten

• Empfohlene Modulleistung: bis zu 15 kW
• Max. Gleichspannung: 1000V
• Anlaufspannung: 120 V
• MPPT-Spannungsbereich: 120-1000 V/600 V
• Batteriespannungsbereich: 100~550V
• Max. Lade-/Entladestrom: 25 A
• Kontinuierliche Lade-/Entladeleistung: 10 kW
• AC-Nennleistung: 10 kW
• Max. Scheinleistung: 10 kVA
• Max. AC-Ausgangsleistung: 10 kW
• Max. Ausgangsstrom: 15,2 A
• AC-Nennspannungsbereich: 230/400 V (310~476 V)
• AC-Netzfrequenzbereich: 50/60 Hz (45Hz-55Hz/55Hz-65Hz)
• Gehäuseeinstufung: IP65
• Herstellergarantie: 10 Jahre
• Maximaler Wirkungsgrad von 98,2 %
• Abmessungen: 505 x 453 x 198 mm
• Gewicht: 30 kg
