Growatt AXE Batterie-Basis für AXE 5.0L Speicher

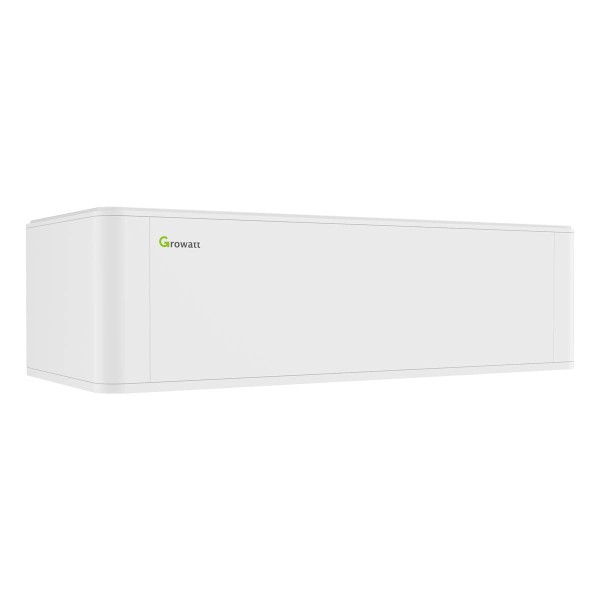

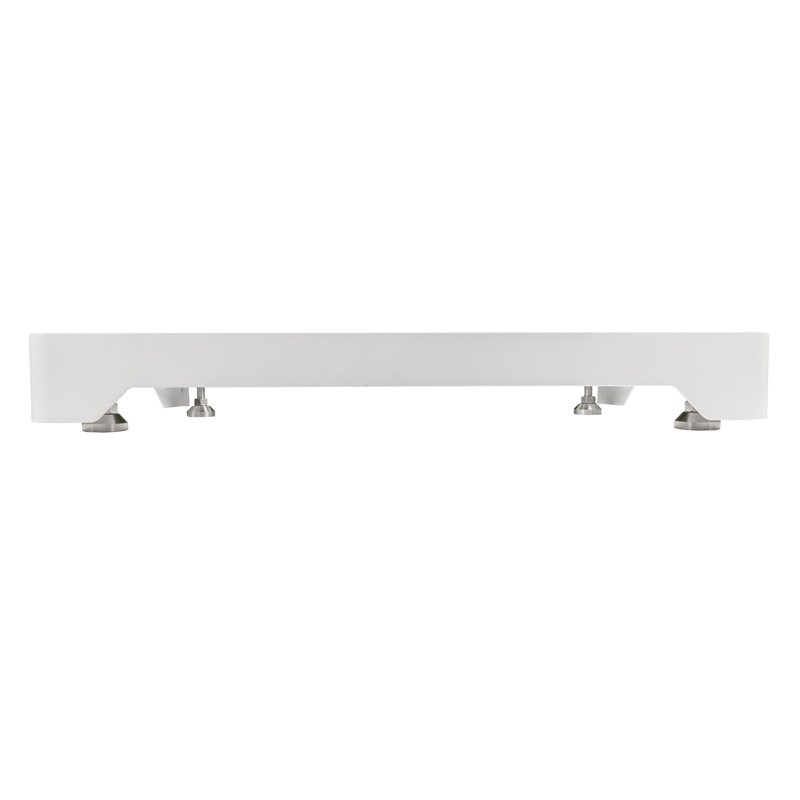

Diese LFP-Batterie von Growatt (MPN: AXE5.0L-C1) ist die Basis des Growatt AXE Niedrigvolt-Systems, hat eine Speicherkapazität von 5kWh und ein integriertes BMS. Das modulare Batteriesystem verfügt über ein integriertes Stecksystem, so dass durch die stapelbare Installation keine zusätzlichen Kabelverbindungen nötig sind. Es können bis zu 10 Batterien zusammen gesteckt und max. 8 Türme im Verbund betrieben werden. Somit bietet das System eine flexible Kapazität zwischen 5kWh und 400kWh und lässt sich mit nur einem einzigen Kabelstrang an den Wechselrichter anschließen, da alle externen Kabel in einem Stecker integriert sind. Die kobaltfreie Lithium-Eisen-Phosphat-Batterie verfügt über eine hohe Temperaturbeständigkeit, Sicherheit sowie Stabilität und verspricht mit bis zu 5.000 Ladezyklen eine zu erwartende Lebensdauer von mehr als 10 Jahren. Das AXE LV-Batteriesystem ist mit allen Wechselrichtern der SPF-Off-Grid-Serie von Growatt kompatibel sowie mit den einphasigen Speicherwechselrichtern der SPH- und SPA-Serie von Growatt. Zu den AXE-Batteriemodulen sind zusätzlich eine Basis verfügbar, zur Bodeninstallation von bis zu 10 Speichereinheiten pro Turm, sowie ein Anschlusskabelset zur Verbindung mit passenden Growatt Wechselrichtern. AXE Modulares Batteriesystem: Hohe Zyklenfestigkeit und lange Lebensdauer Softstart zum Vermeiden von Überspannungen im System Modulare Installation ohne zusätzliche Verkabelung Automatische Modulerkennung In 30 Minuten installiert Kobaltfreie LiFePO4-Batterie Automatisches Aufwachen bei Unterspannung 10 Jahre Herstellergarantie LiFePO4-Batteriesystem Die AXE 5.0L-Batterie basiert auf der bewährten LiFePO4 (Lithium-Eisenphosphat) Technologie, die eine Reihe von Vorteilen bietet. Diese fortschrittliche Batterietechnologie zeichnet sich durch hohe Sicherheit, eine lange Lebensdauer und zuverlässige Leistung aus. Die kobaltfreien LiFePO4-Batterien sind bekannt für ihre thermische Stabilität und ihre Fähigkeit, hohe Entladeströme zu liefern. Im Vergleich zu anderen Batterietechnologien sind sie weniger anfällig für Überhitzung und thermische Ausfälle. Die AXE 5.0L-Batterie zeigt eine hohe Temperaturbeständigkeit und Stabilität und bietet mit bis zu 5.000 Ladezyklen eine zu erwartende Lebensdauer von mehr als 10 Jahren. Flexibel skalierbar Das modulare Design der AXE 5.0L-Batterie von Growatt ermöglicht eine besonders flexible Systemplanung. Ein Batterieturm kann dabei aus 1 bis 10 Speichereinheiten bestehen, und es ist möglich, bis zu 8 dieser Batterietürme miteinander zu verbinden. Dadurch hast du die Möglichkeit, die Kapazität deines Energiespeichers genau an die Anforderungen deines Energiebedarfs anzupassen. Egal, ob du ein kleines Wohnhaus oder ein großes gewerbliches System hast, die AXE 5.0L-Batterie bietet dir die Flexibilität, deine Speicherlösung optimal zu gestalten. BMS Monitoring-Parameter Die AXE Module verfügen über ein integriertes BMS (Battery Management System). Dieses überwacht den SOC (Ladezustand), System- und Zellspannung, Stromstärke, Zelltemperatur und die PCBA-Temperatur. Technische Daten: Speicherkapazität: 5kWh Nennspannung: 51,2V Betriebsspannungsbereich: 48-57,6V Max. Ladung / Entladung: 60A Entladetiefe: 92% Batteriechemie: Kobaltfreies Lithium-Eisen-Phosphat (LFP) Schutzklasse: IP20 Kommunikationsanschluss: CAN / RS485 Betriebstemperaturbereich: 0 - +50°C Abmessungen: 650 x 350 x 165 mm Gewicht: 42kg Herstellergarantie: 10 Jahre Lieferumfang: 1x Growatt AXE 5.0L Modulare Batterie 1x Bedienungsanleitung 1x Garantiekarte

Das modulare Konzept des Growatt APX-Batteriesystems ermöglicht dir vielfältige Anwendungen und eine flexible Erweiterung je nach Bedarf. In Kombination mit den MOD XH-BP Wechselrichtern stehen dir alle Funktionalitäten der Serie zur Verfügung. Innerhalb eines Batterieturms können zwischen 1 bis 6 Hochvoltbatterien installiert werden. Das Batteriemodul ist ein Hochvoltakku, welcher die neueste LiFePO4-Technologie besitzt und mit einer Nennenergie von 5kWh glänzt. Des weiteren beinhaltet der Aufbau ein Batteriemanagementsystem der neuesten Generation, welches die Batteriemodule vor widrigen Bedingungen schützt und eine Batteriebasis, die für einen sicheren Stand bei der Bodeninstallation sorgt. Optional kann eine Back-Up Box zur Notstromersatzerzeugung hinzugezogen werden. Sie ist in der Lage im Falle eines Stromausfalls, bis zu 10kWh aus dem Solarspeicher zur Verfügung zu stellen. Das APX-Batteriesystem enthält: APX 5.0P-B1 Hochvoltbatterie 5kWh LiFePO4 (1-6x je nach Auswahl) APX 98034-P2 Leistungsmodul BMS APX Batteriebasis Hochvoltbatterie Optional: SYN 50 XH 30 Back-Up Box Notersatzstrom Das APX Batteriesystem zeigt hierbei seine flexiblen Konfigurationsmöglichkeiten. Diese sind von 5kWh bis zu 30kWh erweiterbar. Durch das einfache Design, gestaltet sich die Installation und Erweiterung sehr unkompliziert mit Hilfe von Kabeln. Ein weiterer Fortschritt des neuen Speichersystems besteht darin, dass im Gegensatz zu anderen Systemen, kein Batterieschrank mehr benötigt wird. Du benötigst lediglich die dazugehörige Batteriebasis, die bei diesem Speichersystem inklusive ist. Die APX-Serie unterstützt das Kombinieren von gemischten Batterie-Packs aus neuen und alten Chargen, sowie unterschiedlichen Kapazitäten. APX 5.0P-B1 Hochvoltbatterie Bei dem APX 5.0P-B1 Batteriemodul von Growatt handelt es sich um einen Hochvolt-Akku, welcher die bewährte Lithium-Eisenphosphat Speichertechnologie besitzt. Die LiFePO4 Akkumulatoren zeichnen sich, auch bei hoher Leistung, durch eine lange Lebensdauer und eine hohen Sicherheit aus. Darüber hinaus stellt die modulare Energieoptimierung sicher, dass das System die Energie jeder Batterie voll ausnutzt. Um eine sehr flexible Systemanwendung zu erreichen, können alte und neue Batteriechargen, sowie Batterien mit unterschiedlicher Kapazität gemischt und verbunden werden. Um Überspannungen im System zu vermieden, kommt der Softstart zum Einsatz. Die APX Hochvolt-Batterie: Flexible Kapazitätsoptionen bis zu 30kWh Kobaltfreie LiFePO4 Speichertechnologie 90% Entladetiefe (DoD) Aktiver Schutz auf BMS-Ebene Integrierte modulare Energieoptimierung Unterstützt die Kombination von neuen und alten Batteriemodulen in einem System Softstart zum Vermeiden von Überspannungen im System Modulares und stapelbares Design Einfache Installation 10 Jahre Herstellergarantie Hohe Zyklen-Lebensdauer Das APX-Batteriesystem setzt auf eine LiFePO4-Chemie ohne Kobalt und bietet einen vierstufigen Schutzmechanismus durch ein Batteriemanagementsystem (BMS), eine modulare Energieoptimierung, eine Sicherung und Aerosol. Dies gewährleistet eine erhöhte Sicherheit, Zuverlässigkeit und eine lange Lebensdauer. Durch die modulare Energieoptimierung wird sichergestellt, dass das System die Energie jedes einzelnen Akkus vollständig nutzt. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Growatt Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien. Softstart zum Schutz des Systems Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet. Technische Daten: Batterie-Typ: Lithium-Eisenphosphat (LiFePo4) Nennspannung: 385V Nennenergie: 5kWh Betriebsspannungsbereich: 330-450V Gewicht: 50kg Abmessungen: 690 x 185 x 295 mm Schutzart: IP66 Umgebungstemperatur: -10°C - +50°C Kühlung: Natürliche Konvektion Garantie: 10 Jahre Herstellergarantie Batteriemanagementsystem Das neue Growatt APX 98034-P2 Batteriemanagementsystem (MPN 98034-P2) ist eine Steuerungseinheit der neuesten Generation, die jedes APX-Batteriemodul vor widrigen Bedingungen schützt und dabei einen sicheren und störungsfreien Dauerbetrieb gewährleistet. Dabei kommt es nicht darauf an, wie viele Module gleichzeitig in Betrieb sind. Wichtig ist, dass immer ein BMS pro Turm verwendet wird. Ein Turm besteht aus mindestens 1 bis maximal 6 Growatt APX 5.0P-B1 5kWh Hochvolt-Batteriemodulen, woraus sich eine Speicherkapazität von 5-30 kWh ergeben kann. Überwachungsparameter SOC Systemspannung Systemstrom Zellspannung Zelltemperatur PCBA Temperatur Technische Daten: Abmessungen: 690 x 185 x 295 mm Gewicht: 15kg Max. Strom: 30A Spitzenstrom: 34A, 60s Kommunikation: RS485/CAN Batterie-Basis Die Growatt APX Battery Base ist für die Bodeninstallation von Growatt APX-Batteriemodulen und dem dazugehörigen BMS geeignet. Sie sorgt für einen sicheren Stand des Batterieturms. Das Growatt APX-System ist modular aufgebaut, d.h. es können mehrere Batterien kombiniert werden, wobei die Growatt Base als Grundlage dient. Auf einer Basis können bis zu 10 Speichermodule, sowie das zugehörige BMS gestapelt werden. für die Bodenmontage von Growatt APX-Batterien und zugehörigem BMS je Batterieturm eine Basis Abmessungen: 690 x 185 x 50 mm SYN 50-XH-30 Back-UP Box Die SYN 50-XH-30 von Growatt ist eine Back-Up Box, die für das Haus als Notersatzstromversorgung agiert. Sie ist in der Lage, im Falle eines Stromausfalls, bis zu 10kW aus dem Solarspeicher zur Verfügung zu stellen. Hierbei beträgt die Umschaltzeit 0,5 Sekunden. Die Back-Up Box zeichnet sich durch ein anwenderfreundliches Design aus, was eine unkomplizierte Installation und Bedienung ermöglicht. Die SYN Back-Up Box: Ersatzstromversorgung für das gesamte Haus, bis zu 10 kW 100% 3-phasiger Asymmetrieausgang Integrierter Schalter Einfach zu installieren Kombinationsmöglichkeiten mit der gesamten Growatt MOD-XH BP-Serie Technische Daten: Max. Überstromschutz AC-Eingang: 63 A Max. Dauer-Einsatzstrom: 50 A AC-Ausgangsspannung: 230 V/400 V AC-Ausgangsspannungsbereich: 180-280 V AC-Frequenz: 50/60 Hz AC-Frequenzbereich: 45-65 Hz AC-Nennleistung: 18 kW Max. kontinuierlicher Eingangsstrom bei 230V: 26,1 A AC-Spitzenleistung im Backup-Betrieb: 19,8k W AC-Spitzenstrom im Backup-Betrieb: 28,7 A Kommunikation: RS485 Betriebstemperaturbereich: -40°C - +60°C Schutzart: IP65 Gewicht: 10,8 kg Abmessungen: 365 x 450 x 123 mm Kompatible Wechselrichter Folgende Hybrid-Wechselrichter sind für das Speichersystem vorgesehen: MOD 3KTL3-XH BP MOD 4KTL3-XH BP  MOD 5KTL3-XH BP  MOD 6KTL3-XH BP  MOD 7KTL3-XH BP  MOD 8KTL3-XH BP  MOD 9KTL3-XH BP  MOD 10KTL3-XH BP
