Growatt APX 20kWh Batteriesystem mit BMS P2 für MOD-XH BP-Wechselrichter

Das modulare Konzept des Growatt APX-Batteriesystems ermöglicht dir vielfältige Anwendungen und eine flexible Erweiterung je nach Bedarf. Innerhalb eines Batterieturms können zwischen 1 bis 6 Hochvoltbatterien installiert werden. Das Batteriemodul ist ein Hochvoltakku, welcher die neueste LiFePO4-Technologie besitzt und mit einer Nennenergie von 5kWh glänzt. Des weiteren beinhaltet der Aufbau ein Batteriemanagementsystem der neuesten Generation, welches die Batteriemodule vor widrigen Bedingungen schützt und eine Batteriebasis, die für einen sicheren Stand bei der Bodeninstallation sorgt. Optional kann eine Back-Up Box zur Notstromersatzerzeugung hinzugezogen werden. Sie ist in der Lage im Falle eines Stromausfalls, bis zu 10kWh aus dem Solarspeicher zur Verfügung zu stellen.

Das APX-Batteriesystem enthält:

• APX 5.0P-B1 Hochvoltbatterie 5kWh LiFePO4 (1-6x je nach Auswahl)
• APX 98034-P2 Leistungsmodul BMS
• APX Batteriebasis Hochvoltbatterie
• Optional: SYN 50 XH 30 Back-Up Box Notersatzstrom

Das APX Batteriesystem zeigt hierbei seine flexiblen Konfigurationsmöglichkeiten. Diese sind von 5kWh bis zu 30kWh erweiterbar. Durch das einfache Design, gestaltet sich die Installation und Erweiterung sehr unkompliziert mit Hilfe von Kabeln. Ein weiterer Fortschritt des neuen Speichersystems besteht darin, dass im Gegensatz zu anderen Systemen, kein Batterieschrank mehr benötigt wird. Lediglich die dazugehörige Batteriebasis wird für einen sicheren Stand benötigt. Die APX-Serie unterstützt das Kombinieren von gemischten Batterie-Packs aus neuen und alten Chargen, sowie unterschiedlichen Kapazitäten.

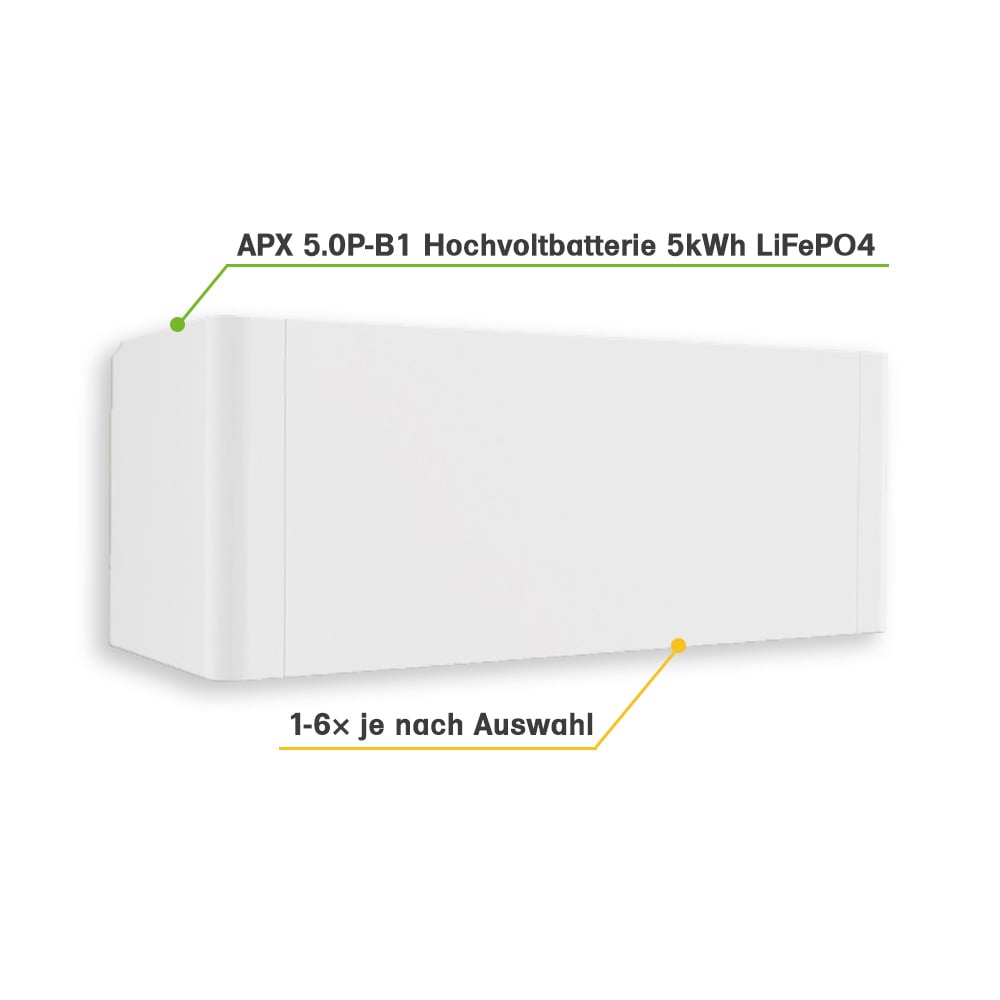

APX 5.0P-B1 Hochvoltbatterie

Bei dem APX 5.0P-B1 Batteriemodul von Growatt handelt es sich um einen Hochvolt-Akku, welcher die bewährte Lithium-Eisenphosphat Speichertechnologie besitzt. Die LiFePO4 Akkumulatoren zeichnen sich, auch bei hoher Leistung, durch eine lange Lebensdauer und eine hohen Sicherheit aus. Darüber hinaus stellt die modulare Energieoptimierung sicher, dass das System die Energie jeder Batterie voll ausnutzt. Um eine sehr flexible Systemanwendung zu erreichen, können alte und neue Batteriechargen, sowie Batterien mit unterschiedlicher Kapazität gemischt und verbunden werden. Um Überspannungen im System zu vermieden, kommt der Softstart zum Einsatz.

Die APX Hochvolt-Batterie:

• Flexible Kapazitätsoptionen bis zu 30kWh
• Kobaltfreie LiFePO4 Speichertechnologie
• 90% Entladetiefe (DoD)
• Aktiver Schutz auf BMS-Ebene
• Integrierte modulare Energieoptimierung
• Unterstützt die Kombination von neuen und alten Batteriemodulen in einem System
• Softstart zum Vermeiden von Überspannungen im System
• Modulares und stapelbares Design
• Einfache Installation
• 10 Jahre Herstellergarantie

Hohe Zyklen-Lebensdauer

Das APX-Batteriesystem setzt auf eine LiFePO4-Chemie ohne Kobalt und bietet einen vierstufigen Schutzmechanismus durch ein Batteriemanagementsystem (BMS), eine modulare Energieoptimierung, eine Sicherung und Aerosol. Dies gewährleistet eine erhöhte Sicherheit, Zuverlässigkeit und eine lange Lebensdauer. Durch die modulare Energieoptimierung wird sichergestellt, dass das System die Energie jedes einzelnen Akkus vollständig nutzt. Unabhängig ob es sich bei dem Solarsystem um eine netzgeführte- oder eine Inselanlage handelt, bietet der Growatt Speicher einige Vorteile gegenüber typischen Bleibatterien und anderen Lithium Technologien.

Softstart zum Schutz des Systems

Der Softstart-Mechanismus ist eine Schutzfunktion, die bei der Growatt-Batterie zum Einsatz kommt, um das System vor Überspannungen zu schützen. Beim Starten oder Einschalten der Batterie wird die Stromversorgung allmählich erhöht, um das System vor Schäden zu bewahren, die durch eine plötzliche Spannungsspitze verursacht werden könnten. Auf diese Weise wird ein reibungsloser und sicherer Betrieb des Batteriesystems gewährleistet.

Technische Daten:

• Batterie-Typ: Lithium-Eisenphosphat (LiFePo4)
• Nennspannung: 385V
• Nennenergie: 5kWh
• Betriebsspannungsbereich: 330-450V
• Gewicht: 50kg
• Abmessungen: 690 x 185 x 295 mm
• Schutzart: IP66
• Umgebungstemperatur: -10°C - +50°C
• Kühlung: Natürliche Konvektion
• Garantie: 10 Jahre Herstellergarantie

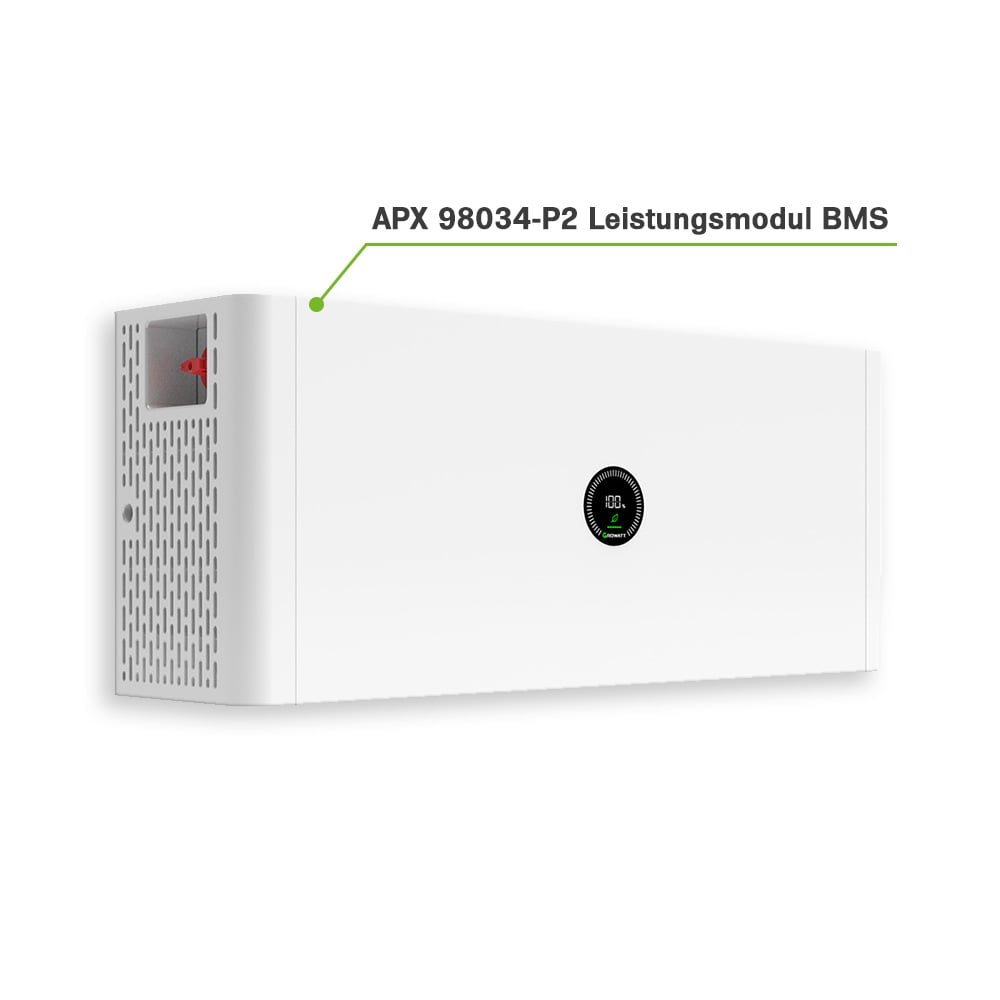

Batteriemanagementsystem

Das neue Growatt APX 98034-P2 Batteriemanagementsystem (MPN 98034-P2) ist eine Steuerungseinheit der neuesten Generation, die jedes APX-Batteriemodul vor widrigen Bedingungen schützt und dabei einen sicheren und störungsfreien Dauerbetrieb gewährleistet. Dabei kommt es nicht darauf an, wie viele Module gleichzeitig in Betrieb sind. Wichtig ist, dass immer ein BMS pro Turm verwendet wird. Ein Turm besteht aus mindestens 1 bis maximal 6 Growatt APX 5.0P-B1 5kWh Hochvolt-Batteriemodulen, woraus sich eine Speicherkapazität von 5-30 kWh ergeben kann.

Überwachungsparameter

• SOC
• Systemspannung
• Systemstrom
• Zellspannung
• Zelltemperatur
• PCBA Temperatur

Technische Daten:

• Abmessungen: 690 x 185 x 295 mm
• Gewicht: 15kg
• Max. Strom: 30A
• Spitzenstrom: 34A, 60s
• Kommunikation: RS485/CAN

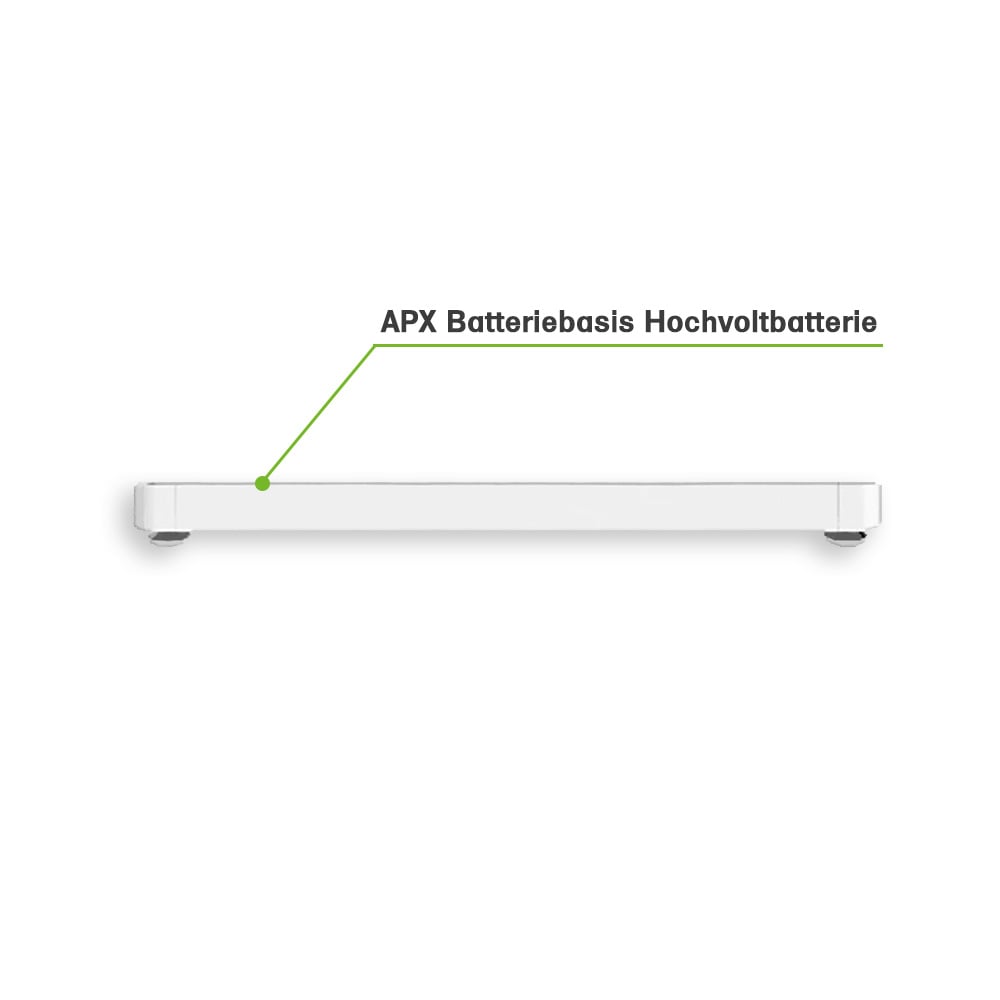

Batterie-Basis

Die Growatt APX Battery Base ist für die Bodeninstallation von Growatt APX-Batteriemodulen und dem dazugehörigen BMS geeignet. Sie sorgt für einen sicheren Stand des Batterieturms. Das Growatt APX-System ist modular aufgebaut, d.h. es können mehrere Batterien kombiniert werden, wobei die Growatt Base als Grundlage dient. Auf einer Basis können bis zu 10 Speichermodule, sowie das zugehörige BMS gestapelt werden.

• für die Bodenmontage von Growatt APX-Batterien und zugehörigem BMS
• je Batterieturm eine Basis
• Abmessungen: 690 x 185 x 50 mm

SYN 50-XH-30 Back-UP Box

Die SYN 50-XH-30 von Growatt ist eine Back-Up Box, die für das Haus als Notersatzstromversorgung agiert. Sie ist in der Lage, im Falle eines Stromausfalls, bis zu 10kW aus dem Solarspeicher zur Verfügung zu stellen. Hierbei beträgt die Umschaltzeit 0,5 Sekunden. Die Back-Up Box zeichnet sich durch ein anwenderfreundliches Design aus, was eine unkomplizierte Installation und Bedienung ermöglicht.

Die SYN Back-Up Box:

• Ersatzstromversorgung für das gesamte Haus, bis zu 10 kW
• 100% 3-phasiger Asymmetrieausgang
• Integrierter Schalter
• Einfach zu installieren
• Kombinationsmöglichkeiten mit der gesamten Growatt MOD-XH BP-Serie

Technische Daten:

• Max. Überstromschutz AC-Eingang: 63 A
• Max. Dauer-Einsatzstrom: 50 A
• AC-Ausgangsspannung: 230 V/400 V
• AC-Ausgangsspannungsbereich: 180-280 V
• AC-Frequenz: 50/60 Hz
• AC-Frequenzbereich: 45-65 Hz
• AC-Nennleistung: 18 kW
• Max. kontinuierlicher Eingangsstrom bei 230V: 26,1 A
• AC-Spitzenleistung im Backup-Betrieb: 19,8k W
• AC-Spitzenstrom im Backup-Betrieb: 28,7 A
• Kommunikation: RS485
• Betriebstemperaturbereich: -40°C - +60°C
• Schutzart: IP65
• Gewicht: 10,8 kg
• Abmessungen: 365 x 450 x 123 mm

Kompatible Wechselrichter

Folgende Hybrid-Wechselrichter sind für das Speichersystem vorgesehen:

• MOD 3KTL3-XH BP
• MOD 4KTL3-XH BP
• MOD 5KTL3-XH BP
• MOD 6KTL3-XH BP
• MOD 7KTL3-XH BP
• MOD 8KTL3-XH BP
• MOD 9KTL3-XH BP
• MOD 10KTL3-XH BP
