Offgridtec HomePremium S USV Solaranlage 8600Wp US5000 14,4kWh 3-phasig

Extrem Vielseitiges Komplettpaket

Die Offgridtec® HomePremium Serie ist ein wahrer Alleskönner zu einem unschlagbaren Preis- Leistungsverhältnis. Neben der Verwendung als USV Backup Lösung mit der Auswahl zwischen Netz- und Batterievorrang , lässt sich dieses PV-System genauso gut als Eigenverbrauchsanlage verwenden. Der Leistungsfähigkeit dieser Solaranlage sind dabei kaum Grenzen gesetzt – je nach persönlichem Bedarf und auf Anfrage sind Erweiterungen, sowohl Modul- als auch Akkuseitig möglich. Wird am Wechselrichter eine höhere Ausgangsleistung benötigt können hier ebenfalls weitere gleiche Geräte zur Leistungssteigerung hinzugeschalten werden.

Neben der Leistungselektronik, dem Speicher und den Solarmodulen gehören sämtliche für den Anschluss benötigten Komponenten ebenfalls zum Lieferumfang, mit Ausnahme der Solarmodulhalter, welche separat bestellt werden muss. Alle übrigen Komponenten sind Plug and Play – das bedeutet keine lästige Steckermontage oder dergleichen – anschließen und fertig. Je nach Auswahl wird das System mit oder ohne Stromzähler geliefert.

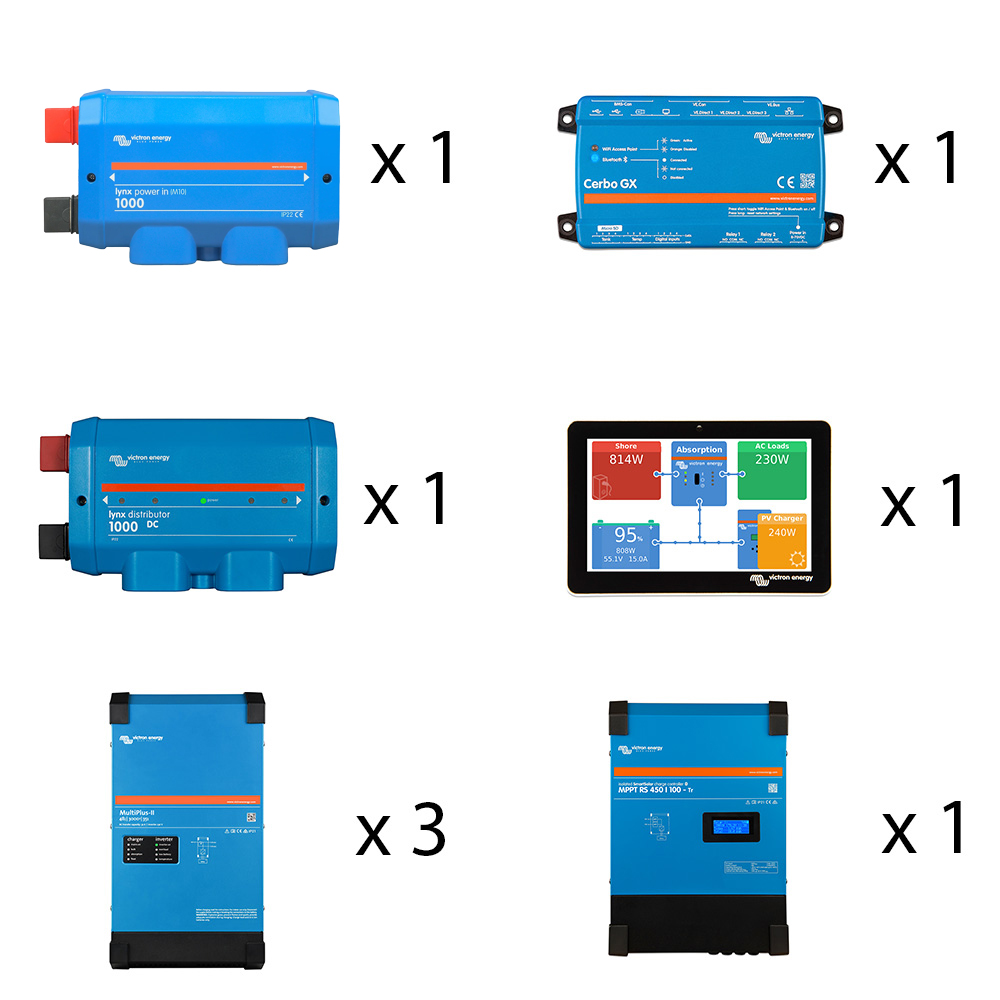

Teileliste – das ist drin

• 20x Luxen Solar 430W Full Black Solarmodul Luxneri Series 5
• 3 x 4,8kWh Pylontech US5000 LiFePo4 Speicherbatterien
• 1x Victron Energy MPPT SmartSolar Laderegler 450/100 48V
• 3x Victron Energy 48/3000 MultiPlus-II Wechselrichter MPN PMP 482305010
• 1x Cerbo GX MK2 + 1x GX Touch 50 von Victron Energy - die Kommunikationszentrale Ihres Systems
• 1x Victron Energy Lynx Distributor für DC Verteilung und Absicherung
• 1x Victron Energy Lynx Power In
• 2x 10m Offgridtec® Profi Verbindungskabel 6mm² Solarmodul zu Laderegler für die Verbindung zwischen Solarmodulen und Laderegler
• 2 x Pylontech Batterieanschlusskabelset Pylontech zu Wechselrichter 2 x 2,0m 25mm² Amphenol zu M8
• 4x 1m Batteriekabel 35mm² beidseitig M8 Ösen
• 2x 10m 6mm² MC-4 Verbindungskabel
• 1x VE.Can zu CAN-Bus BMS Type A Kabel 1.8m ASS030710018 für die Verbindung des Cerbo GX mit dem Speicher
• 2x 3m Victron RJ45 UTP Kabel zur Verbindung des MultiPlus mit dem Cerbo GX
• 4x Megasicherung 125A / 70V
• 2x 0,9m Victron RJ45 UTP Kabel
• 3x Pylontech Halterung / Brackets für US5000 Life PO4 Batterie

Bei Auswahl Stromzähler:

• 1x Victron VM-3P75CT Energy Meter
• 1x Victron 5m RJ45 UTP Kabel

Erweiterte Nutzung deines HomePremium-Systems

Die Lieferung des HomePremium-Systems erfolgt wahlweise mit oder ohne Victron Stromzähler und Kabel, wobei für den Aufbau eines Energy Storage Systems jeweils zwingend ein Energiezähler mit Anschlusskabel erforderlich ist.

Mit diesem Stromzähler kannst du eine netzparallele Installation vornehmen und danach deinen Energieverbrauch überwachen, bzw. deine Energiekosten kontrollieren. Dank der Phasenkompensation könntest du sogar den 3-phasigen Zähler auch für 1-phasige Systeme nutzen. Damit sind nahtlose Integrationen von dezentralen Energiequellen und Verbrauchern in das bestehende Stromnetz kein Problem.

Luxen Solar 430W Full Black Solarmodul

Das monokristalline und bifaziale 430W Full Black Solarmodul der Series N5 von Luxen Solar überzeugt durch eine Kombination verschiedener Technologien, wie der N-TOPCon Zelltechnologie und einem 108er Halb-Zellen-Layout. Zur Leistungssteigerung wurde bei der Produktion außerdem die SMBB Half-Cut Zelltechnologie angewandt. Das hochmoderne Solarmodul repräsentiert die Spitze der Solartechnologie, indem es eine beeindruckende Leistungsausgabe und niedrige Stromgestehungskosten bietet.

Eigenschaften

• N-TOPCon Zelltechnologie
• SMBB Half-Cut Zelltechnologie
• Niedriger BOS & LCOE
• Bifaziale Zellmodultechnologie
• hervorragende Anti-PID und Low LID Leistung
• 3 Bypass-Dioden
• 30 Jahre Leistungsgarantie und 15 Jahre Produktgarantie
• hoher Zellwirkungsgrad von über 22%

Halbzellen-Technologie

Bei der Halbzellen-Technologie ("Half-Cut") werden herkömmliche Siliziumzellen mittels eines Lasers halbiert. Die entstandenen Hälften werden danach zentral parallel geschaltet, was durch die Verringerung von Widerstandsverlusten zu einer erhöhten Leistung des Solarmoduls führt.

Bifaziale Zellen

Bifaziale Module bieten durch ihre transparenten Rückseiten und spezielle Zelltechnologie einen entscheidenden Vorteil - sie nutzen auch das zurückreflektierte Licht. Das führt zu einer erheblich gesteigerten Energieausbeute und macht diese Module zu einer besonders effizienten Wahl für deine Solaranlage.

Technische Daten

• maximale Leistung: 430W
• Modulspannung (Vmp): 32,04V
• max. Strom (Imp): 13,42A
• Leerlaufspannung (Voc): 38,96V
• Kurzschlussstrom (Isc): 14,13A
• Modulwirkungsgrad: 22,02%
• Abmessungen: 1722 x 1134 x 30 mm
• Betriebstemperaturbereich: -40°C bis +85°C
• Zellen: 108 (6x18)
• max. Betriebsspannung: 1500V DC
• Gewicht: 23,5kg

LiFePo4 Speichertechnologie von Pylontech – bewährt, zuverlässig, sicher

Bei der verwendeten US5000 Speicherbatterie von Pylontech handelt es sich um eine Lithium-Eisenphosphat Batterie der neuesten Generation. Eine höchstmögliche Lebensdauer bei maximaler Sicherheit ist bei diesem modular aufgebautem System garantiert. In Jedem Modul befindet sich ein Batteriemanagementsystem (BMS) welches umfassenden Schutz vor Überladung, sowie vor Beschädigungen durch zu hohe Ströme oder zu hoher bzw. zu niedriger Temperatur bietet. Ebenso ausgeschlossen ist ein Defekt der Batterie durch Kurzschluss oder Verpolung.

Eigenschaften der Pylontech US5000 Speichermodule

• Extrem Zyklenfest – über 6000 Zyklen bei 95% DoD (Entladung pro Zyklus)
• Absolut eigensicher durch integrierte Schutzabschaltung (BMS)
• Hohe Lade- und Entladeleistung
• Sehr hohe Speicherdichte
• Geringes Eigengewicht und kompakte Bauweise
• Absolut Wartungsfrei und einfach zu installieren
• 10 Jahre Garantie

Das Herzstück der Anlage – der Victron MultiPlus-II 48/3000

Der Multiplus-II 48/3000/70-50 von Victron Energy (MPN PMP482305010) vereint klassische Multiplus-Komponenten mit einem externen Stromsensor und integrierter Anti-Islanding Funktion. Dadurch werden die Funktionen PowerControl und PowerAssist auf 100A erweitert und ermöglichen den Einsatz in ESS-Anwendungen.

Leistungsmerkmale und Eigenschaften des MultiPlus-II 48/3000

• PowerControl und PowerAssist –Steigerung von Netz-oder Generator-Leistung
• eingebaute Anti-Islanding-Funktion und Anschlussmöglichkeit für externen Stromsensor (optional)
• Kann als Backupgerät in netzgekoppelten Anlagen eingesetzt werden
• VE.Bus Schnittstelle für Parallel-und Drei-Phasen-Betrieb
• Fernüberwachung und Systemintegration
• Zugelassen nach VDE-AR-N 4105

Technische Daten

• 3000 W Leistung bei nicht linearer Belastung - 2400 W Dauerbelastung - 5500 W Spitzenleistung
• für 48 V Batteriespannung, 32A Transfer-Schalter und 35A Batterieladegerät
• Ausgangsspannung: 230 VAC, Frequenz: 50 Hz
• Max. Wirkungsgrad: 95%
• Schutzklasse IP22

Maximale Flexibilität dank zweier Wechselstromausgänge

Der MultiPlus-II bietet unterbrechungsfreien Betrieb, indem er bei Netzausfällen oder Unterbrechungen des Land-/Generatorstroms automatisch die Versorgung der Verbraucher übernimmt. Die Umschaltung erfolgt in weniger als 20 Millisekunden, um einen kontinuierlichen Betrieb von elektronischen Geräten zu gewährleisten. Ein zweiter Ausgang liefert Strom nur bei vorhandenem Wechselstrom am Eingang des MultiPlus-II. Dies ermöglicht den Anschluss von Verbrauchern wie einem Wassererhitzer, die nicht von der Batterie entladen werden sollen.

Konfiguration

Die Auslieferung des MultiPlus-II erfolgt standardmäßig unkonfiguriert. Du findest hier im Downloadbereich die Konfigurations-Anleitung für das System. Solltest du eine Vorkonfiguration durch uns wünschen, können wir dies gern gegen Aufpreis für dich übernehmen. Hierzu legest du den oben verlinkten Artikel "Offgridtec Vorkonfiguration" beim Bestellvorgang in den Warenkorb. Der Versand kann in diesem Fall 3-5 Werktage länger in Anspruch nehmen, bis die Konfiguration durchgeführt wurde.

Victron Energy Cerbo GX MK2 und GX Touch 50 – die Kommunikationszentrale deines Systems

Die neueste Entwicklung in Sachen Systemüberwachung aus dem Hause ermöglicht Ihnen die spielend einfache Kontrolle und Konfiguration deines Systems. Abgerundet durch das GX Touch 50 – ein wasserdichtes 5 Zoll Touchscreen – behalte stets die Übersicht über deine Anlagenparameter. Durch die Funktionen des Cerbo lässt sich das System einerseits perfekt kontrollieren und überwachen, auf der anderen Seite ermöglicht es die Maximierung der Systemleistung auf noch nie da gewesene, einfache Art und Weise.

Victron Energy hat eine neue Systemüberwachung entwickelt, die dir eine einfache Kontrolle und Konfiguration ermöglicht. Das GX Touch 50, ein wasserdichter 5-Zoll-Touchscreen, bietet eine klare Übersicht über deine Anlagenparameter. Mit dem Cerbo-Modul kannst du dein System präzise überwachen und die Leistung maximieren. Es ist sowohl mit Solar-Lade-Reglern als auch mit netzgebundenen Wechselrichtern kompatibel. Montagematerial und Verbindungskabel sind im Lieferumfang enthalten. Durch die Bluetooth-Funktion des GX Touch 50 ist der Zugriff auf dein System noch schneller und einfacher. Eine optionale Wandhalterung ist verfügbar.

Victron Remote Portal

Das Victron Remote Portal (VRM) ist ein kostenloser Victron Energy Service, welcher es ermöglicht die Daten deines Systems aus der Ferne auszulesen und die Geräte entsprechend zu konfigurieren. So hast du auch bei Abwesenheit immer die volle Kontroller und Übersicht über alle relevanten Systemparameter. Die Funktionalität ist als Demoversion online verfügbar und bestens geeignet um sich einen ersten Eindruck zu verschaffen - https://vrm.victronenergy.com/landingpage

Sicherheitshinweis: Lassen Sie dieses Komplettsystem nur von einer Elektrofachkraft installieren und in Betrieb nehmen.
