3,6kW Direkteinspeisung Solaranlage Luxen Solar Solarmodul - Growatt MIC-2500 TL-X Wifi

Mit diesem 3,6kW starken Komplettsystem von Offgridtec hast du die Möglichkeit deine generierte Solarenergie direkt in das öffentliche Netz einzuspeisen und deine Gesamtausgaben für Strom deutlich zu senken. Das System umfasst acht monokristalline Full Black Solarmodule mit je 450W Leistung von Luxen Solar, einen String-Wechselrichter MIC-2500 von Growatt inkl. Shine WiFi-X Kontrolleinheit und einen 1-phasigen TPM-E Stromzähler, der für die Netzexportbegrenzungen und Eigenverbrauchsüberwachung zum Einsatz kommt.

Bei Bedarf kann die Anlage problemlos am Balkongeländer oder Dach montiert werden. Das Set ist speziell für die nebeneinander Montage der Module konzipiert.
Installationshinweis: Bei diesem nicht steckerfertigen Gerät oder Bauteil dürfen Anschluss und Installation nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Bitte beachten Sie die Gebrauchsanweisung!

• Solarmodule mit LECO N-TOPCon Zelltechnologie
• Wechselrichter mit AFCI-Schutz
• WiFi-Datenlogger

Wie funktioniert eine Netzeinspeisung?

Die Netzeinspeisung ist ein Prozess, bei dem der erzeugte Strom direkt vom Solarmodul und dem passenden Wechselrichter in das öffentliche Stromnetz eingespeist wird. Der Wechselrichter wird idealerweise in der Nähe der Solarmodule angebracht und mit dem Solar-Steckverbinder an das Solarmodul angeschlossen. Es ist unabhängig von der Anlagengröße erforderlich, die Solaranlage gemäß den gesetzlichen Vorgaben beim Marktstammdatenregister anzumelden.

Das Komplettsystem enthält:

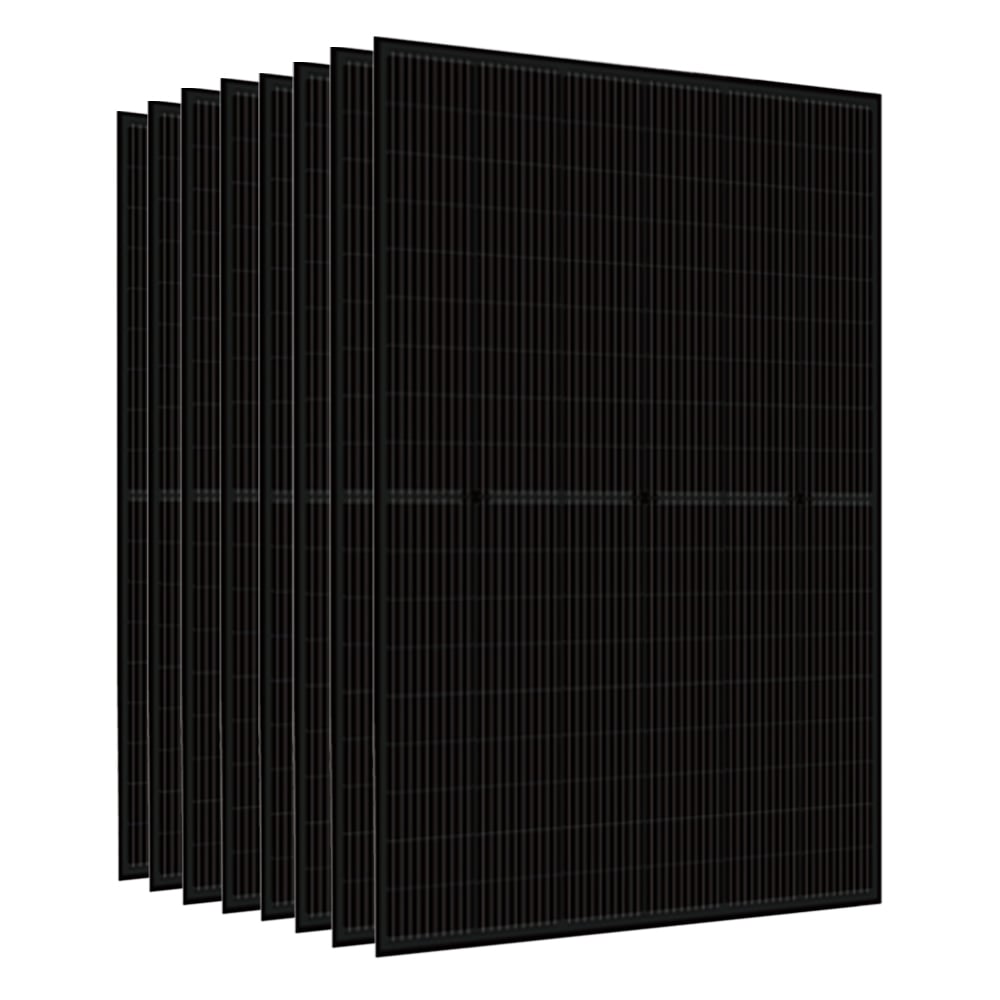

• 8x Luxen Solar 450W Bifazial Solarmodul TopCon Luxneri Series N5 Full Black
• 1x Growatt MIC 2500TL-X  2.5kW String-Wechselrichter PV 2500W 1-phasig
• 1x Growatt SPM-E Stromzähler 1-phasig 100A Smart Meter
• 1x Growatt Shine WiFi-X Datenlogger

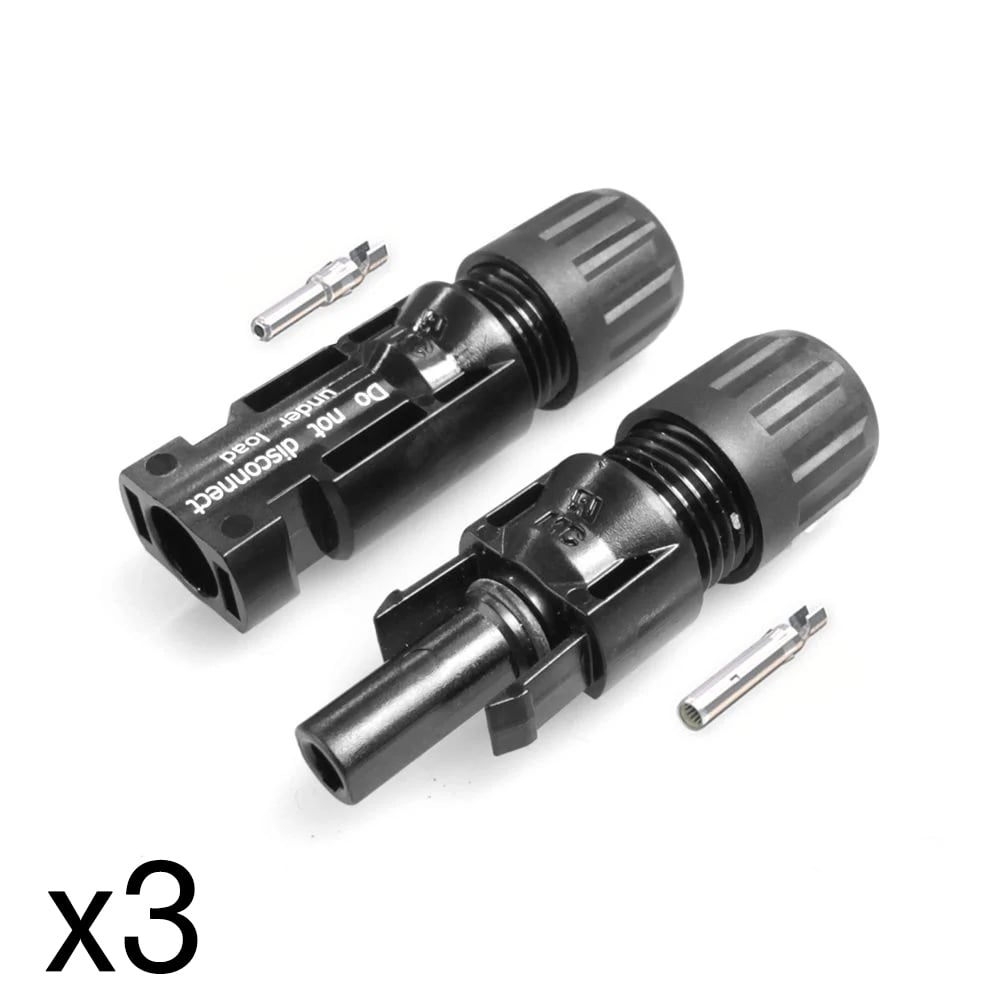

• 3x MC4 Stecker Paar - Buchse + Stecker 4-6mm² Typ 4 PV-KBT4/6I

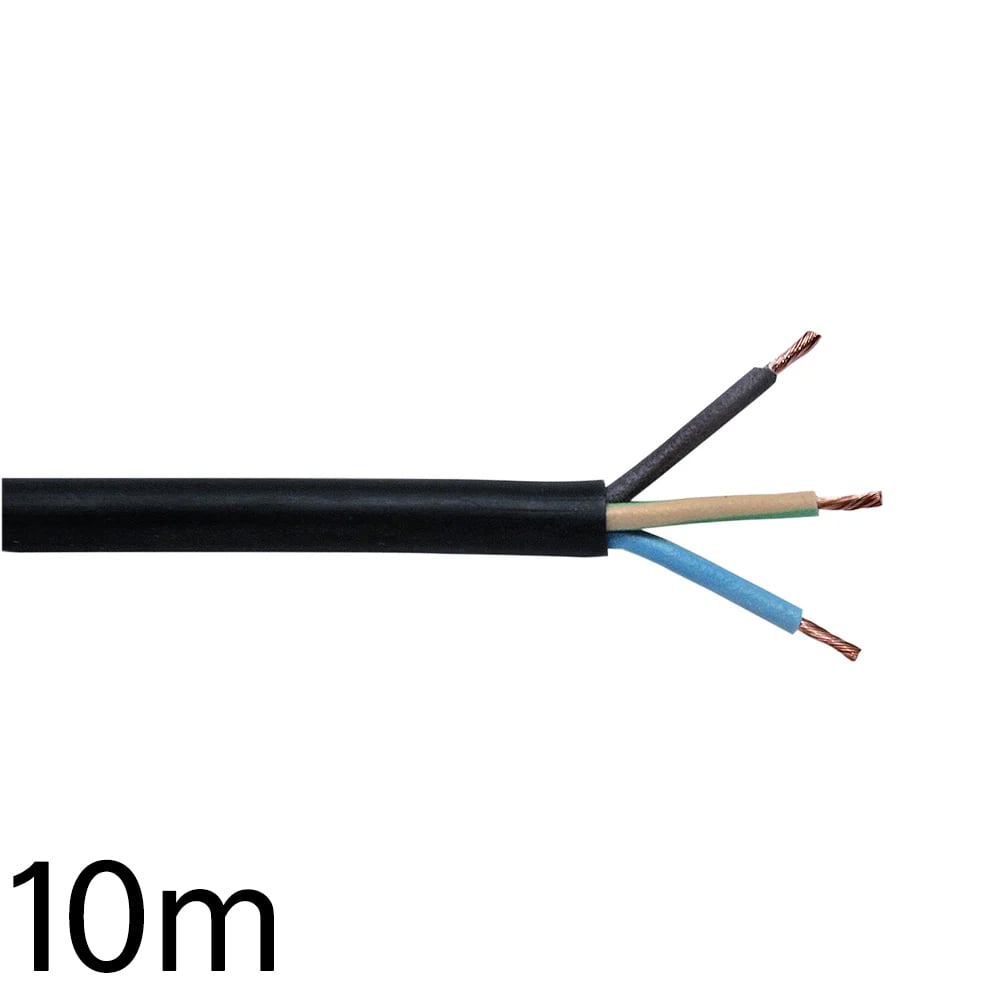

• 1x 10m H07RN-F 3 G 1,5mm High-End Gummileitung Lapp Kabel 1600103

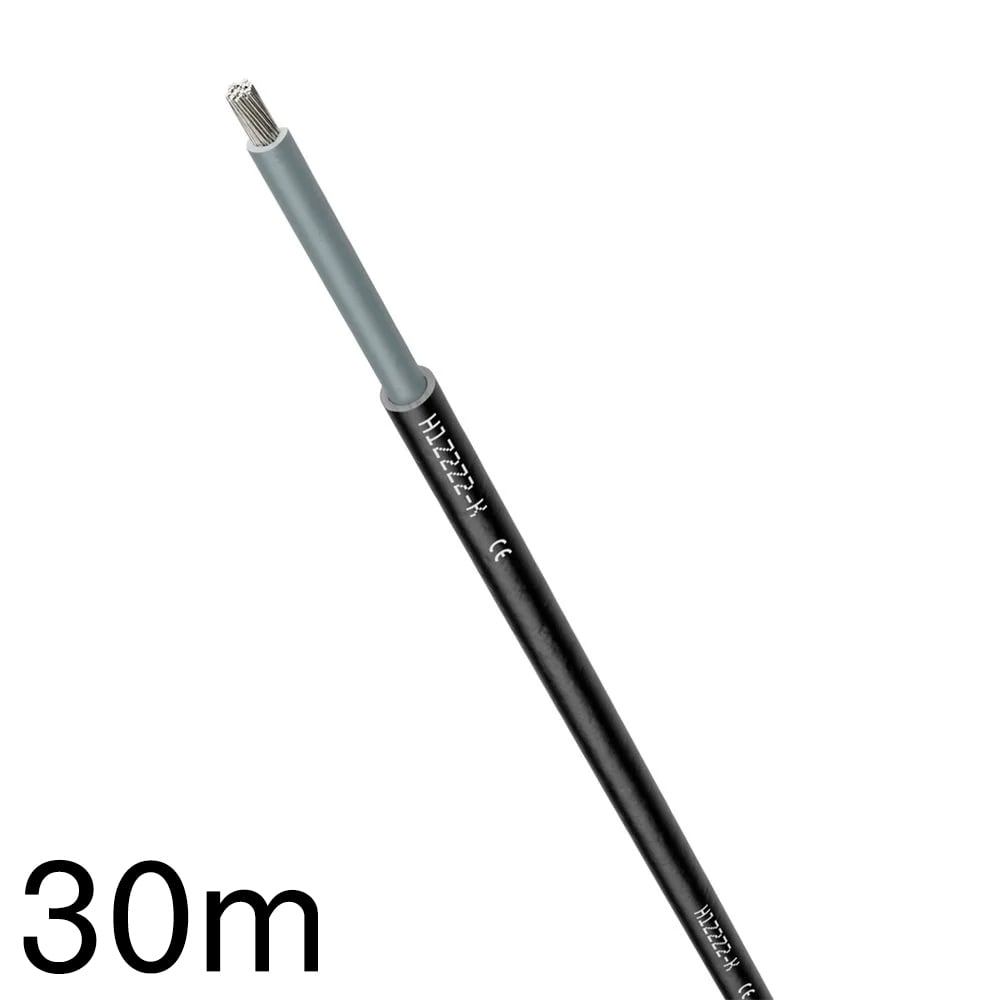

• 1x 30m Lapp Solarkabel H1Z2Z2-K 1X6 WH/BK

Individuelle Anpassungen: Das Komplettsystem kann bei Wunsch auch mit 3-phasigem Stromsensor angeboten werden. Weitere Individualisierungen hinsichtlich Modulanzahl, -Auswahl etc. sind ebenfalls möglich. Unser Support-Team steht dir hier beratend zur Seite.

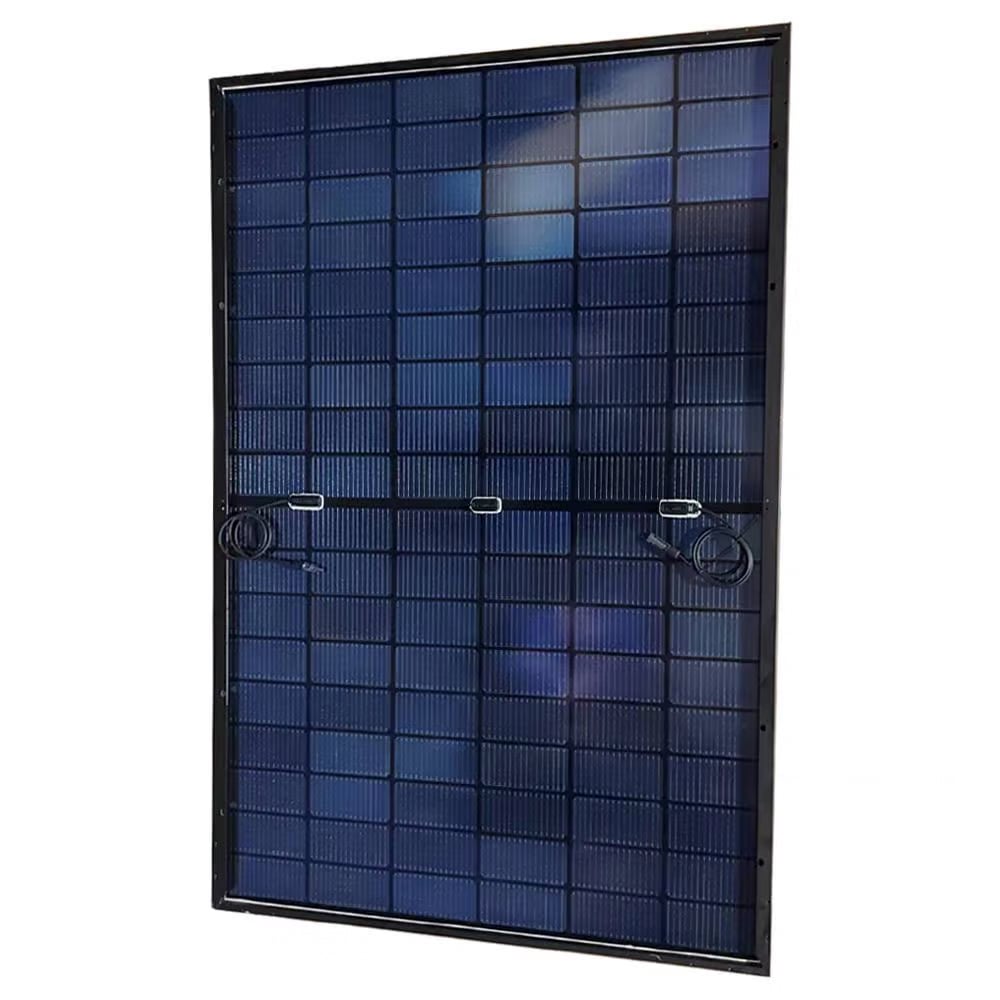

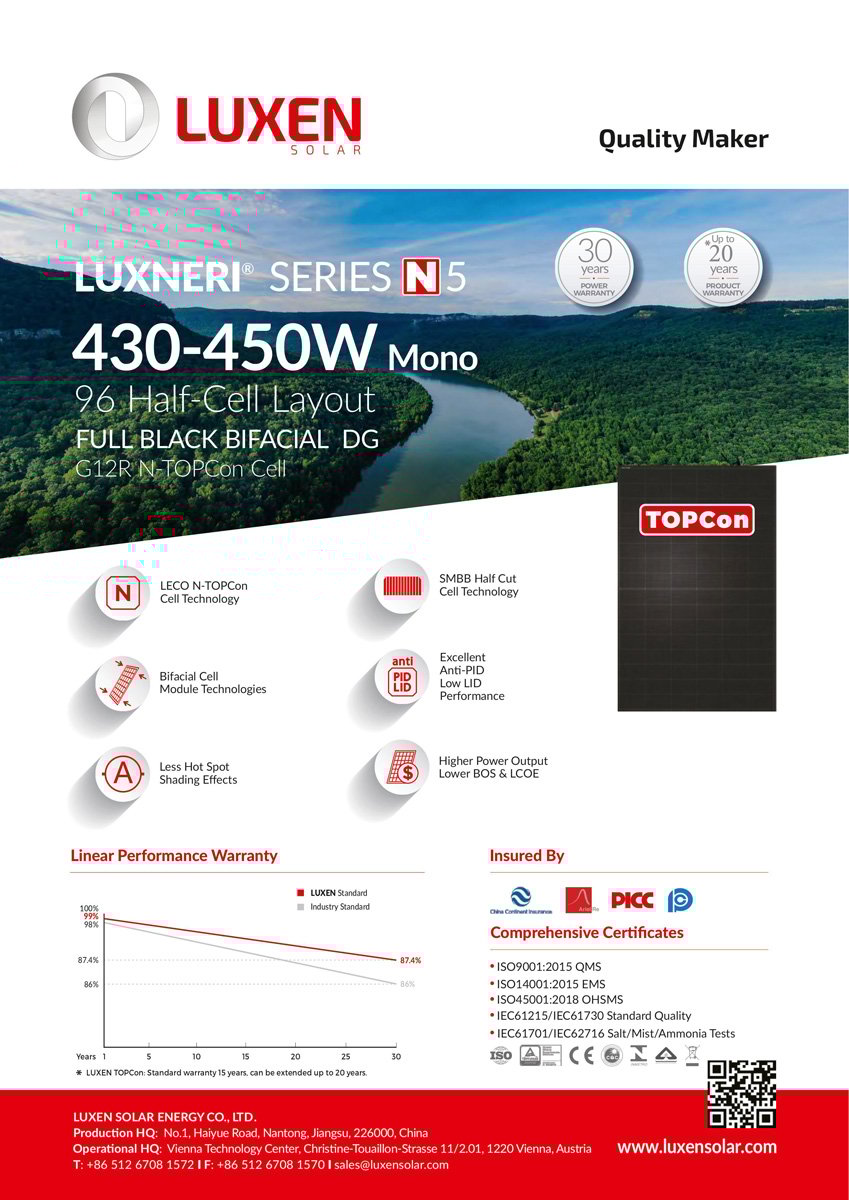

Luxen Solar N5 450W Solarmodul

Das bifaziale 450W Full Black Solarmodul der Serie Luxneri N5 von Luxen Solar (MPN LNDX-450ND) setzt neue Maßstäbe in der Solartechnologie. Es vereint innovative Technologien wie die LECO N-TOPCon Zelltechnologie und ein 96-Zellen-Halb-Layout, um die Effizienz zu maximieren. Zudem kommt die SMBB Half-Cut Zelltechnologie zum Einsatz, die zur Optimierung der Leistungsfähigkeit beiträgt.

Das monokristalline Modul überzeugt außerdem mit exzellenten Anti-PID- und niedrigen LID-Performance-Werten sowie einer hohen Hotspot-Resistenz. Durch sein stilvolles Full-Black-Design eignet es sich ideal für die Installation in Solaranlagen auf Wohngebäuden, Balkonkraftwerken und vielen weiteren Anwendungen.

Eigenschaften

• LECO N-TOPCon Zelltechnologie
• SMBB Half-Cut Zelltechnologie
• Niedriger BOS & LCOE
• Bifaziale Zellmodultechnologie
• Hervorragende Anti-PID und Low LID Leistung
• Reduzierte Hotspot-Gefahr
• 3 Bypass-Dioden
• 30 Jahre Leistungsgarantie und bis zu 20 Jahre Produktgarantie
• hoher Zellwirkungsgrad von über 22,52%

LECO N-TOPCon Zelltechnologie

Die fortschrittliche TOPCon-Technologie (Tunnel Oxide Passivated Contact) ist eine Weiterentwicklung der PERC-Technologie und zielt darauf ab, die Effizienz der Solarzellen zu erhöhen. Diese Technologie wird durch die Low Efficiency Cell Optimization (LECO) ergänzt, die darauf abzielt, die Gesamtleistung der Zellen weiter zu optimieren, insbesondere unter weniger idealen Lichtverhältnissen. Bei der Herstellung der Solarmodule werden eine ultradünne Oxidschicht und eine darauf folgende leitfähige Schicht aufgebracht, was zu einem sogenannten passivierten Kontakt führt. Diese Konstruktion verbessert nicht nur die Leistung der Solarzellen bei schwachem Licht, sondern trägt auch zu einer höheren jährlichen Energieproduktion bei.

Zusätzlich ermöglicht die Kombination von TOPCon- und bifazialer Technologie eine noch größere Leistungseffizienz, da die Zellen in der Lage sind, 15% mehr reflektiertes Licht aufzunehmen. Diese synergetischen Effekte führen zu einer signifikanten Steigerung der Energieausbeute und machen die Solarzellen zu einer herausragenden Wahl für moderne Photovoltaikanwendungen.

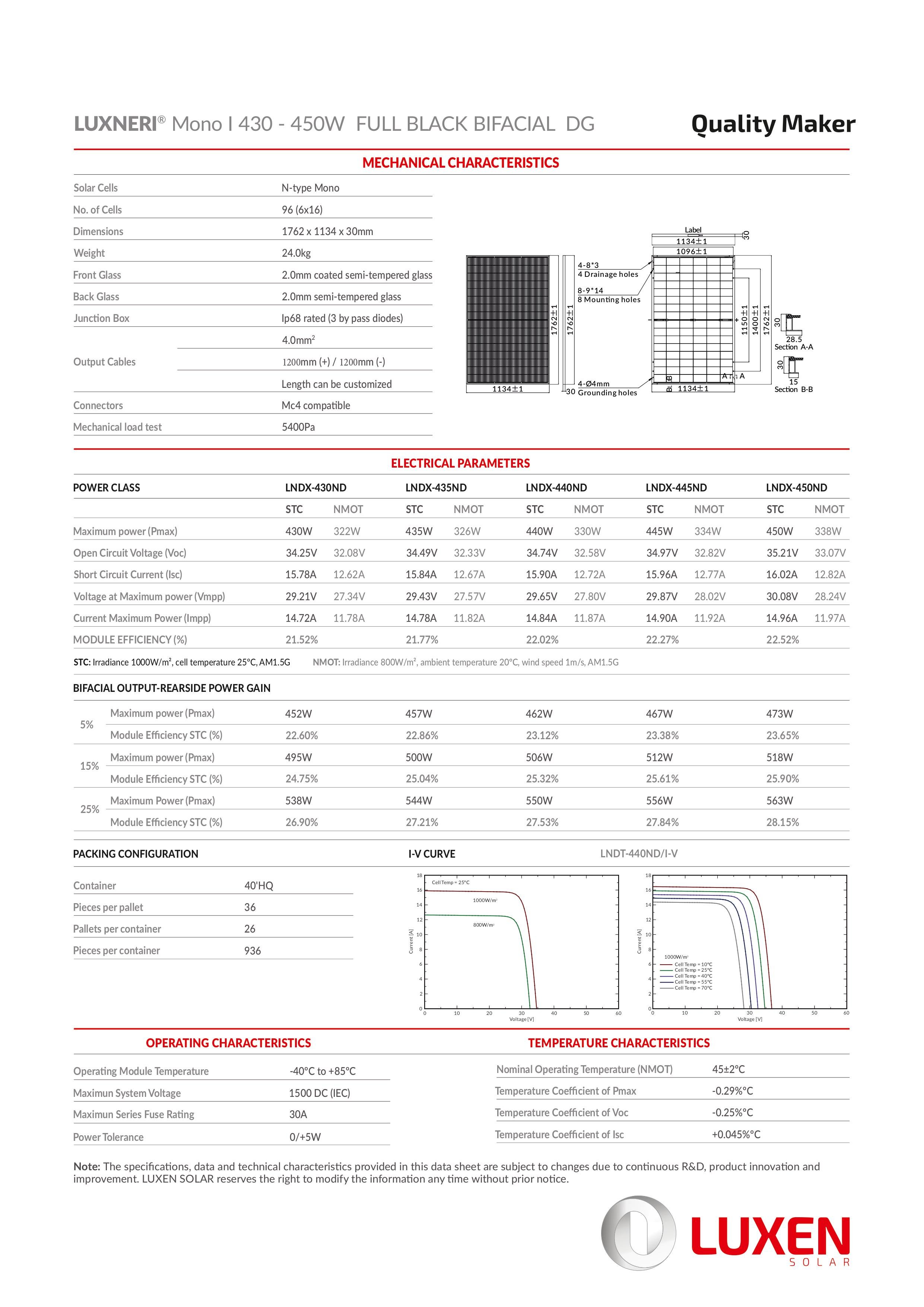

Technische Daten

• maximale Leistung: 450W
• Modulspannung (Vmp): 30,08V
• max. Strom (Imp): 14,96A
• Leerlaufspannung (Voc): 35,21V
• Kurzschlussstrom (Isc): 16,02A
• Modulwirkungsgrad: 22,52%
• max. Betriebsspannung: 1500V DC
• Betriebstemperaturbereich: -40°C bis +85°C
• Abmessungen: 1762 x 1134 x 30mm
• Zellen: 96 (6x16)
• Schutzart IP68
• Anschluss: MC4
• Gewicht: 24kg

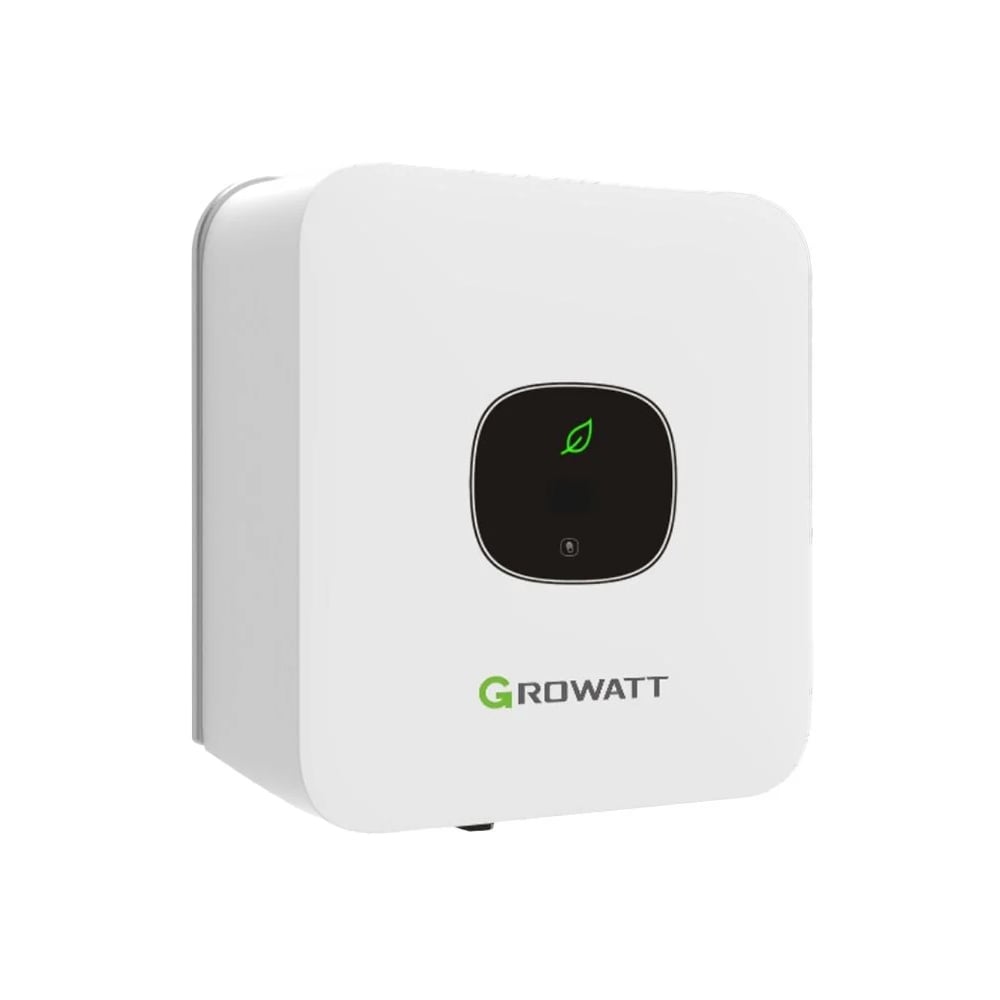

MIC 2500TL-X String-Wechselrichter

Mit dem Growatt MIC 2500TL-X String-Wechselrichter (MPN: MIC 2500TL-X) bieten wir einen einphasigen Inverter, der hohe Erträge mit Benutzerfreundlichkeit vereint. Er eignet sich besonders für kleine PV-Anlagen und liefert bis zu 2500W AC-Ausgangsleistung. Verbinde ihn einfach über den MC4-Anschluss mit deiner Solaranlage und los geht's. Damit kann ein Teil des Strombedarfs kosteneffizient gedeckt werden.
Über ein optionales WLAN-Modul kann das Gerät außerdem mit der Shine-App oder -Webanwendung unterwegs überwacht und konfiguriert werden.

Der Growatt MIC-Inverter im Überblick

• Einphasiger Betrieb
• Maximum Power Point Tracking
• Direkt an Photovoltaik-Module anschließen
• Touch-Taste und OLED-Display
• Kompaktes Design und einfache Installation
• 10 Jahre Herstellergarantie
• Optional möglich: Monitoring mit der Shine-Plattform (kostenpflichtiges Zubehör nötig)

Warum ein String-Wechselrichter: Die Leistung von Solarmodulen ist je nach Temperatur, Einstrahlung und Verschattung unterschiedlich, was zu sogenannten Missmatching-Verlusten führen kann. Diese Verluste entstehen, sobald die Leistung eines Panels in einer Reihe geringer ausfällt, was zu einer geringeren Stromproduktion der gesamten Reihe führt. Ein String-Wechselrichter kann diese Verluste reduzieren.
Maximum Power Point Tracking: Mit der Maximum Power Point Tracking Technologie wird der bestmögliche Ertrag einer Solaranlage generiert. Der MPPT des MIC-Wechselrichters stellt dabei im Tagesverlauf das optimale Verhältnis zwischen Spannung und Stromstärke, abhängig von der Sonneneinstrahlung und der Temperatur der Solarmodule. Durch den großen MPPT-Spannungsbereich kann eine Großzahl von Solarmodulen angeschlossen werden und dieser ermöglicht eine effiziente Energieausbeute.Der Vorteil hiervon macht sich am meisten bemerkbar, wenn der Himmel teilweise bedeckt ist und die Lichtintensität sich ständig ändert.
Flexible und einfache Installation: Dank den kompakten Abmessungen und des geringen Gewichts ist der Wechselrichter schnell und einfach zu montieren und anzuschließen. Durch die integrierten MC4-Anschlüsse ist auch die Verbindung von der Solarversorgung zum Inverter in wenigen Augenblicken erledigt. Die zahlreichen Schutzfunktionen sorgen für einen sicheren und reibungslosen Betrieb der Solaranlage.

Schutzvorrichtungen

• DC-Verpolungsschutz
• DC-Trennschalter
• DC- / AC-Überspannungsableiter: Typ III
• Isolationswiderstandserkennung
• Erdschluss-, Netz- und Fehlerstromüberwachung
• AC-Kurzschlussschutz
• Inselnetzerkennung
• AFCI-Schutz

Technische Daten

• max. PV-Leistung: 3500W
• max. Eingangsspannung: 550V
• Start-Spannung: 80V
• Nominale DC-Spannung: 360V
• MPPT-Spannungsbereich: 65V-550V
• AC-Nennleistung: 2500W
• AC-Nennspannung: 230V
• Max. Wirkungsgrad: 97,6%
• Betriebstemperaturbereich: -25°C - +60°C
• Schutzklasse: IP65
• Gewicht: 6kg
• Abmessungen (H/B/T): 274 x 254 x 138 mm

SPM-E Stromzähler

Der SPM-E Stromzähler von Growatt ist eine 1-phasige Komplettlösung für Netzexportbegrenzungen und Eigenverbrauchsüberwachung, deren Daten über ein LCD-Display abgelesen werden kann. Er zeichnet sich durch eine hohe Messgenauigkeit und einfache Installation durch Plug and Play aus. Mit RS485-Kommunikation und direkten Anschlüssen, ist der Stromzähler mit sehr vielen Wechselrichtern von Growatt kompatibel.

• Schnelle Plug-and-Play Installation
• Präzise Messung des aktuellen Verbrauchs
• Für einphasige Systeme
• Unterstützt Zero-Export Funktion mit Growatt Invertern

Technische Daten

• Abmessungen: 36 x 99 x 63 mm
• Gewicht: 223 g
• Betriebstemperaturbereich: -25°C - +55°C
• Lagertemperaturbereich: -40°C - +70°C
• Schutzart: IP51
• Stromtyp: 1P2W
• Eingangsspannung: 184 - 276V AC
• Frequenz: 50/60 Hz
• Max. Strom: 100 A
• Kommunikation: RS485

ShineWiFi-X

Der Growatt ShineWiFi-X Datenlogger (MPN: ShineWiFi-X) stattet einen Growatt-Wechselrichter mit WiFi aus, sodass man mittels Online Monitoring Daten übermitteln und einsehen kann. Dafür werden Speicherdaten über einem Monat hinweg festgehalten. Bei kabelloser Kommunikation spielt der Datenschutz eine große Rolle, sodass diese Informationen verschlüsselt werden können. Die Growatt-Server sind in Frankfurt stationiert.

Der Shine WiFi-X im Überblick

• LED-Anzeige
• USB-Kommunikationsschnittstelle
• App Konfiguration
• Online Monitoring und Wartung
• Eingebauter Speicher
• Kabelfreie und einfache Installation

Growatt Überwachungsplattform

Mit dem Shine WiFi-X Datenlogger kann die Growatt Monitoring-Plattform genutzt werden. Diese ist als Smartphone-App (für iOS und Android), als auch in einer Webversion verfügbar. Die Nutzung der Plattform ist kostenfrei. Über Shine können alle Growatt-Produkte, die in Besitz sind, konfiguriert und überwacht werden. Die Anzeige des Eigenverbrauchs und Trends ist ebenfalls möglich.

Technische Daten

• Drahtloser Standard: 802,11 b/g/n
• Wireless Frequenzbereich: 2,4~2,5GHz
• Abmessungen: 135 x 79 x 29 mm
• Gewicht: 60 g
• Schutzklasse: IP65
• Arbeitstemperaturbereich: -20°C - +65°C

Passende Befestigungs-Systeme

Je nach Situation vor Ort können wir folgende Montagesysteme empfehlen:

• Balkongeländer: mit passenden C-Haken
• Flachdach: Neigungswinkel 10° - 60°
• Biberschwanzdach: mit Biberschwanz-Dachhaken
• Ziegeldach: mit 3-fach verstellbaren Dachhaken
• Wellethernit- und Blechdach: mit Edelstahl-Stockschrauben
