120W 12V MPPT Wohnmobil Komplettset EBL-Option

Dieses Solar-Set für die autarke Stromversorgung in einem Wohnmobil lässt wirklich keine Wünsche offen. Innovative Mpp-Dual-Laderegler Technik kombiniert mit dem hocheffizienten 120W SP-Ultra 12V High-End Solarmodul von Offgridtec (Wirkungsgrad >21%) sorgen für hohe Erträge. Die Inselsolaranlage ist speziell auf Wohnmobile abgestimmt. Sie enthält bis auf die Batterien alles was Sie brauchen um die 12V-Solaranlage zu installieren und in Betrieb zu nehmen. Des weiteren bietet der Laderegler die Möglichkeit, die Solaranlage an den Schaudt-Elektroblock (EBL) des Wohnmobils anzubinden (EBL Anschlusskabel benötigt). Alle im Set enthaltenen Komponenten entsprechen den höchsten Qualitätsansprüchen.

Besonderheiten

• Solargenerator bestehend aus einem absoluten High-End Solarmodulen welche mit amerikanischen Sunpower Zellen bestückt sind und rückseitig kontaktiert wurden. Der Modulwirkungrad liegt mit mehr als 21% weit über dem Durchschnitt
• Das mitgelieferte Modul der SPR-Serie ist deutlich kleiner und leichter als vergleichbare herkömmliche Solarmodule mit der selben Leistung
• Dual-Laderegler - innovative Technik made in Germany ermöglich das Laden von Wohnraum- und Starterbatterie
• MPP-Tracker - Maximum Power Point Tracking sorgt für mehr Ertrag denn es wird die gesamte Modulspannung abgenommen
• EBL fähig - kann sowohl am Schaudt Elektroblock als auch direkt an bis zu 2 verschiedene Batteriekreisen betrieben werden

Tagesertrag

Durchschnittlicher Tagesertrag im Sommer von Mai bis Oktober: 480Wh täglich (gemessen im norddeutschen Raum, je weiter südlich desto mehr Ertrag dürfen Sie einkalkulieren)

Wir setzen mit der Solar-Mobil Serie auf solide Marken-Power und das trotz der günstigen Konditionen für unsere Komplett-Sets. Vergleichen Sie die Einzelpreise unserer mitgelieferten Komponenten!

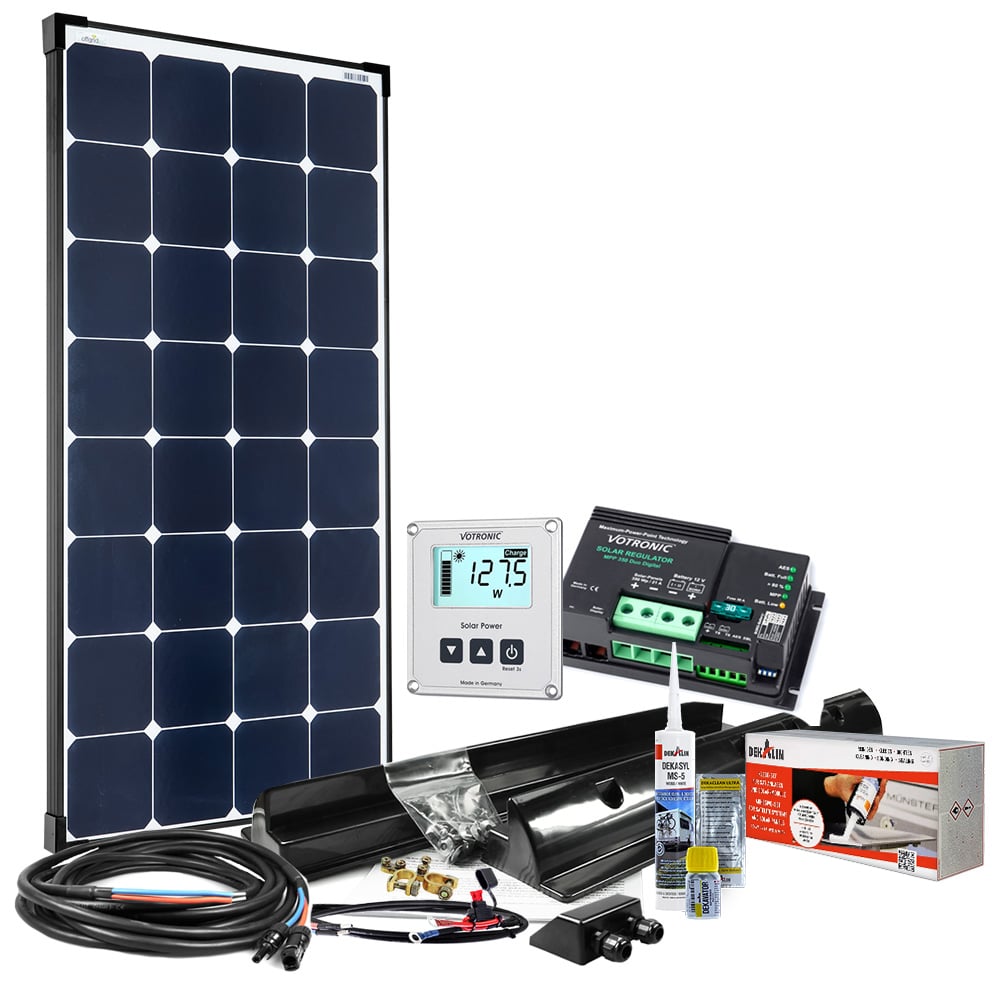

Die mitgelieferten Komponenten:

1x Offgridtec® SPR-100 120W 12V High-End Solarpanel
1x Votronic 1712 MPP 170 CI Solarladeregler
1x Votronic LCD Solarcomputer S
1x Kabeldurchführung 1-fach passend für mitgeliefertes Modulverbindungskabel
1x Offgridtec 006550 55cm Montage-Profile schwarz - heavy duty Version
1x 8m Offgridtec 005095 Profi-Verbindungskabel - hochwertige Profiausführung für den Womo-Bereich
1x 1,5m Offgridtec 005175 30A Profi-Batteriekabel mit Sicherung
1x Montagekleberset mit Anleitung und benötigem Zubehör zur Vorbehandlung

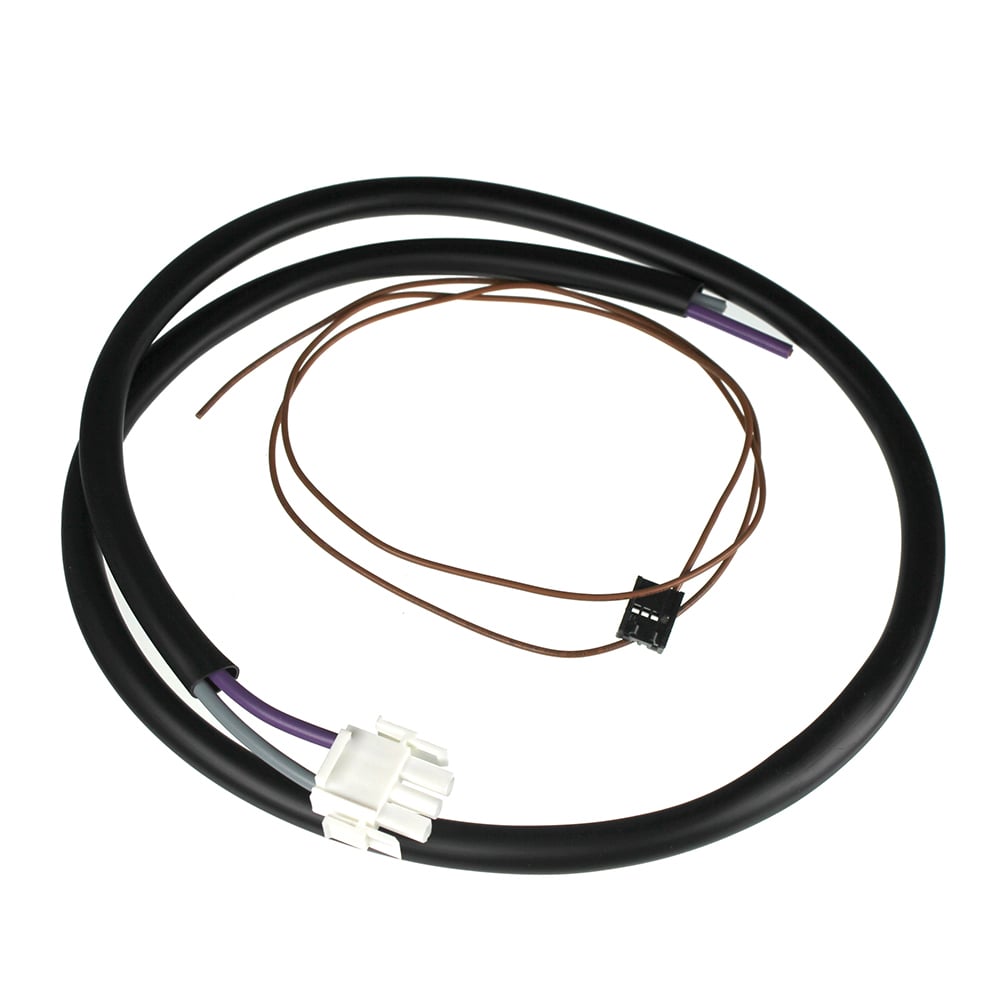

1x EBL-Kabelsatz

Das Set enthält alle Komponenten, die Sie brauchen, um Ihre Akkus mobil aufladen zu können. Das besondere an unseren Solaranlagen für Wohnmobile: Wir verwenden ein exra solides Montagesystem das einfach aufgeklebt werden kann. Das Modul kann jederzeit vom Spoiler abgeschraubt werden, sollte Sie mal an die Fläche unter dem Solarmodul müssen. Dieses Set ist so ausgelegt, dass es um ein weiteres Modul in der gleichen Leistungsklasse erweitert werden kann.

Auch bei der kritischen Stelle, der Kabeldurchführung ins Innere des Wohnmobils haben wir auf besondere Qualität geachtet. Die mitgelieferte Kabeldurchführung wird aus demselben stabilen Material hergestellt wie die Dachspoiler für die Solarmodule und einfach aufgeklebt. Die Verbindung ist absolut wasserdicht und hält viele, viele Jahre.

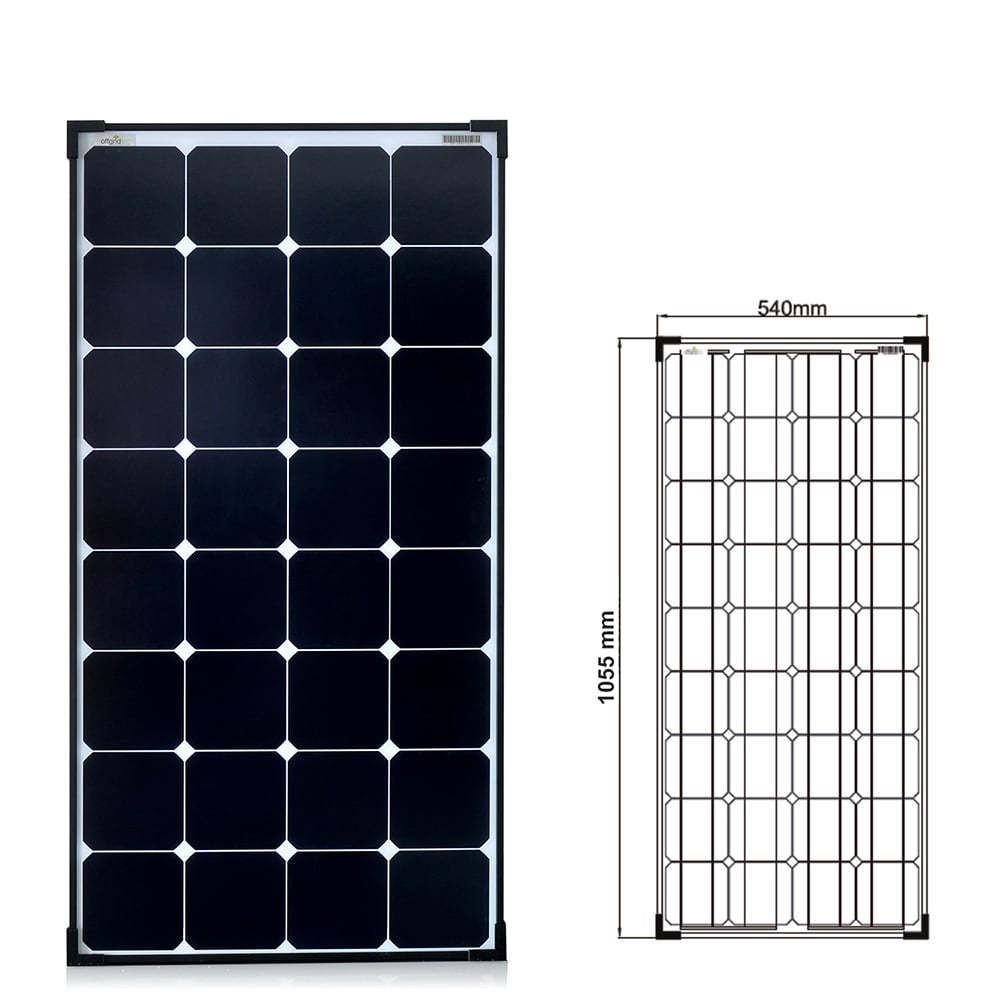

Offgridtec® SPR-100 120W 12V High-End Solarpanel

Monokristallines 120W / 12V High-End Solarpanel mit rückseitig kontaktierten High-Power-Solarzellen vom amerikanischen Hersteller Sunpower - das aktuell Beste was man verarbeiten kann mit einem Wirkungsgrad von über 24%. Hier treffen die weltbesten Solarzellen und das neue Back-Contact Verfahren aufeinander. Das Ergebnis ist ein High-End-Produkt zu einem soliden Preis. Außerdem haben wir bei der Produktion dieser Serie besonders darauf geachtet, dass auch der Rest des Moduls den wertvollen Zellen gerecht wird. Dieses Panel ist deutlich leichter und flächenmäßig kleiner als herkömmliche Solarzellen mit gleicher Leistung. Auch die Lichtausbeute bei schlechteren Bedingungen ist bei der SP Serie höher als bei unserer normalen Mono-Serie.

Technische Daten

• Leistung(Pmax): 120W
• Spannung(Vmp): 19,8V
• Max. Strom(Imp): 6,05A
• Leerlaufspannug(Voc): 23,35V
• Kurzschlussstrom(Isc): 6,41A
• Max. Systemspannung: 600 V/DC
• Umgebungstemp.: -40...+85°C
• Maße: 540 x 1055 x 35 mm
• Gewicht: 7,5 kg

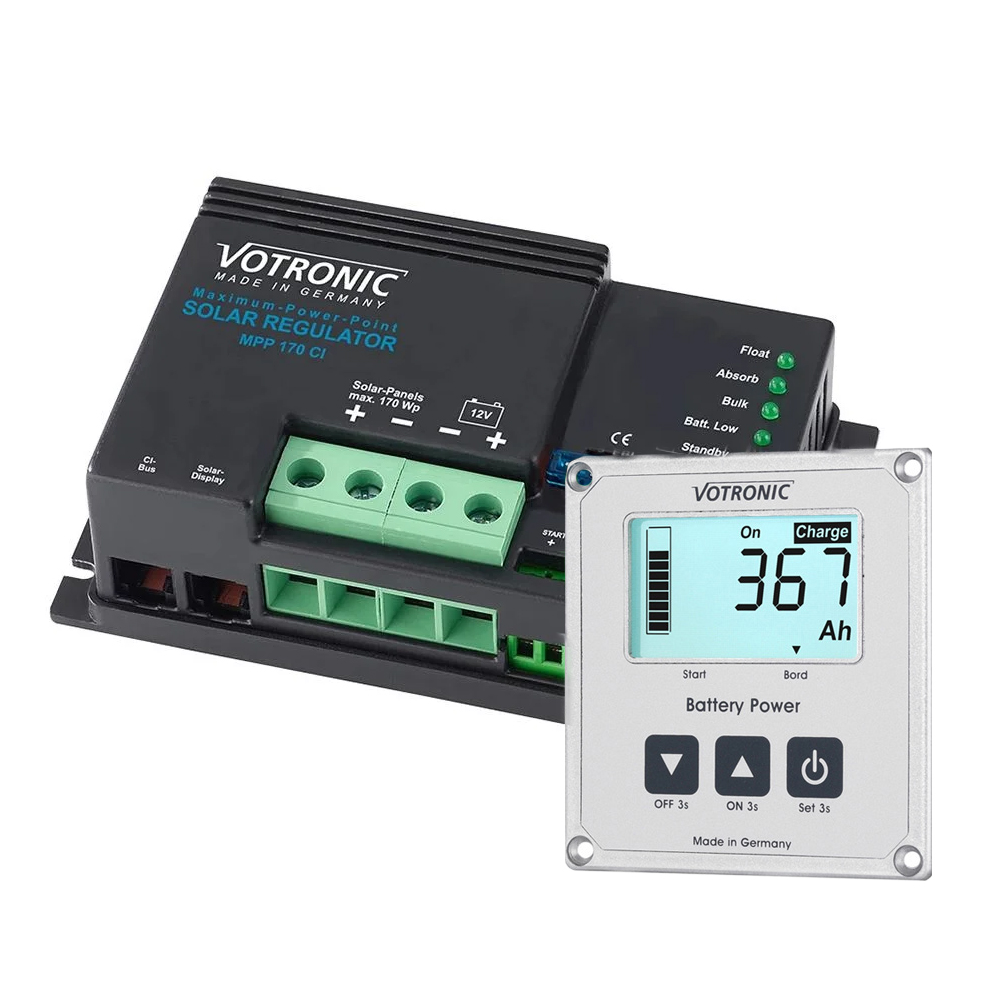

Der Votronic MPP 170 CI Solarladeregler

Mit einer maximalen Ladeleistung von 170 Watt und der bewährten Maximum Power Point Tracking (MPP) Technologie maximiert der Laderegler die Ausbeute deiner Solaranlage, indem er automatisch den optimalen Arbeitspunkt für die Solarzellen ermittelt. Dies gewährleistet eine effiziente Umwandlung von Sonnenenergie in elektrische Leistung und optimiert somit die Ladeeffizienz.

Technische Daten

• Batterie-Nennspannung Blei: 12V
• Batterie-Nennspannung LiFePO4: 12,0 - 13,3V
• Solar-Modul-Spannung (Voc) max: 60V
• Solar-Modul-Strom max: 0-10A
• Solar-Modul-Leistung (Pmax): 40 - 170Wp
• Empf. Batterie-Mindest-Kapazität Blei: > 40Ah
• Empf. Batterie-Mindest-Kapazität LiFePO: > 30Ah
• Ladestrom Aufbaubatterie max.: 0 - 13,0A
• Ladestrom Starter-Batterie max.: 0-1,0A

LCD-Solar-Computer S

Übersichtlich und per Tastendruck leicht bedienbar werden die Messwerte zur besseren Kontrolle und Nutzung der Solar-Anlage auf dem Display dargestellt. Dabei ist die aktuelle Solarleistung stets auch als Balkenanzeige dargestellt und ermöglicht so die Kontrolle auf einen Blick. Die Anzeige ist hinterleuchtet (schaltbar) und auch aus größeren Entfernungen sowie bei allen Lichtverhältnissen sehr gut ablesbar.

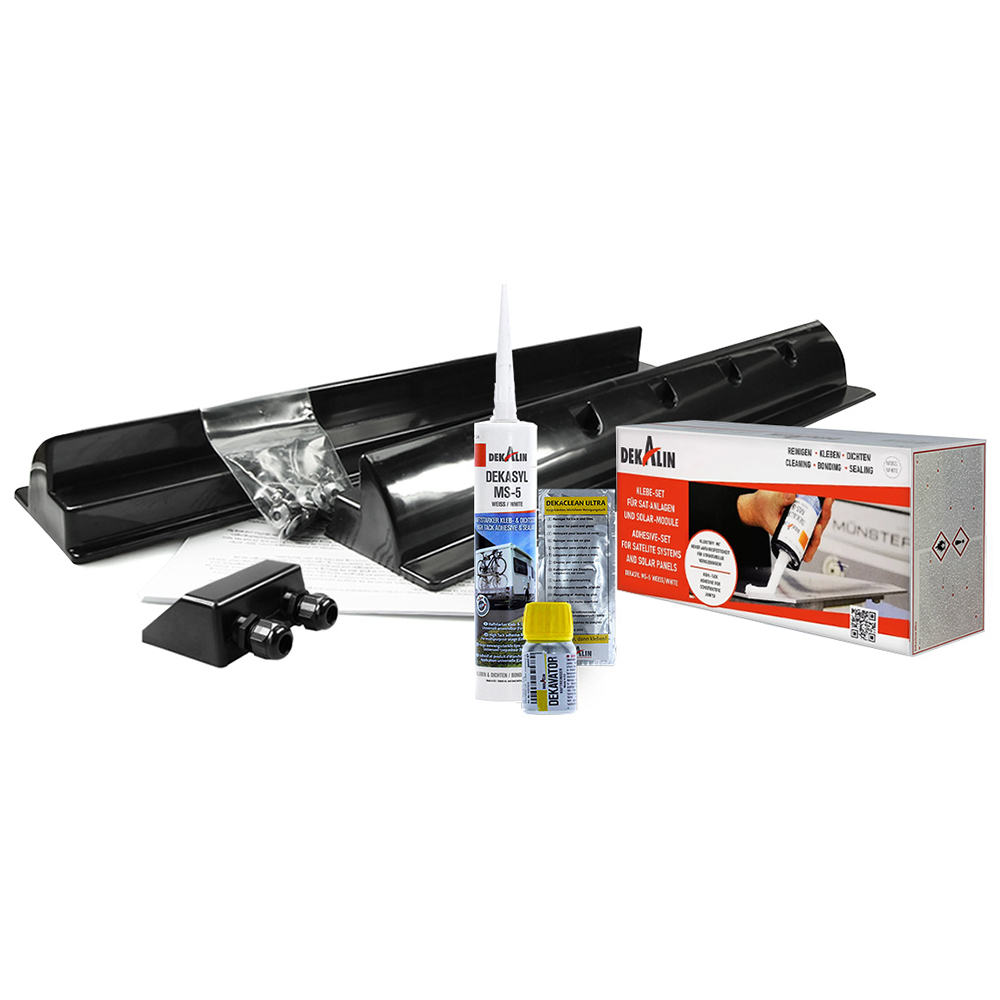

Dachspoiler Montage-Set

Spoilerprofile sind speziell bei Caravans und Reisemobilen die erste Wahl, wenn es um eine saubere Befestigung der Solarmodule geht. Wenn man die Module in Fahrtrichtung montiert, sind Windgeräusche kein Thema mehr (dies gilt auch für Alkovenfahrzeuge). Durch die geschlossene Bauweise der Spoiler können sich auch keine Äste oder ähnliches unter den Solarmodulen verfangen.
Abmessungen Spoiler: L x B x H: 54,5cm x 8,9cm (davon ca. 3cm Auflagefläche Modul pro Spoiler) x 6,5cm

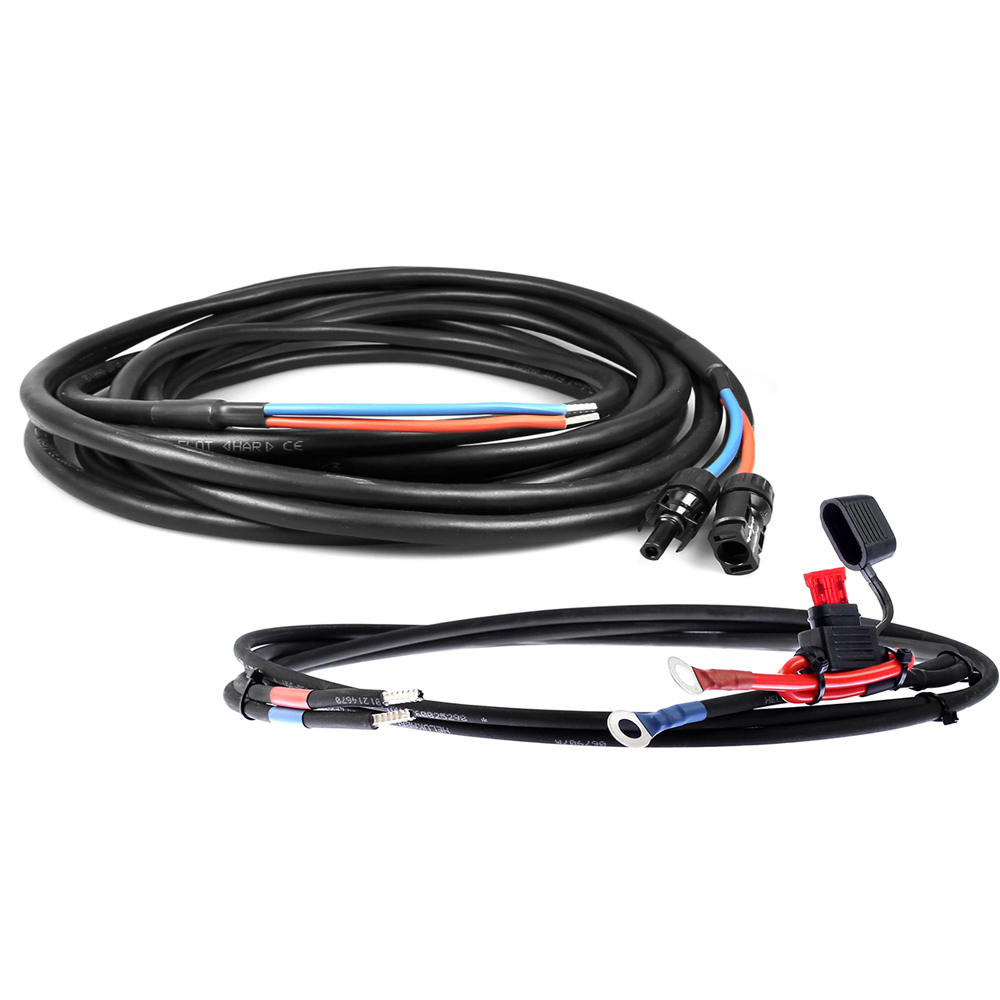

Verkabelungsset

Alle notwendigen Kabel sind bereits mit Fachwerkzeug vorgekrimpt. Sie brauchen sich also keine Spezialzangen für die MC-4 Stecker kaufen. Das Kabel hat eine Länge von 8m und beherbergt 2 Adern á 4mm²

Kabeldurchführung

Kabeldurchführungen vom Dach in den Innenraum sind immer recht heikel, da sichergestellt sein muss, dass selbst noch nach Jahren alles absolut dicht ist und auch dicht bleibt.
Denn schon der kleinste Wassereintritt kann zu oft irreparablen Schäden an Innenisolierung und Einrichtung führen. Besonders, da die Feuchtigkeit häufig erst ziemlich spät bemerkt wird. Aus diesem Grund wurden die Dachdurchführungen entwickelt:
Die Gehäuse bestehen aus dem gleichen UV- und witterungsbeständigen Material, wie die im Online-Shop angebotenen Montagehalterungen. Sie sind extrem stabil und absolut trittsicher. Der breite Kleberand gewährleistet eine optimale Abdichtung.
Aufgeklebt werden können die Durchführungen mit dem Klebeset, das Sie auch zum Aufkleben der Solar-Montagehalterungen benötigen. Die Gehäuse können außerdem beliebig lackiert und somit dem Untergrund, auf dem sie angebracht werden sollen, angepasst werden.

Die Verklebung

Eine richtig ausgeführte Verklebung ist im harten Reisemobil- oder Bootseinsatz jeder Schraubverbindung überlegen. Auf lackierten bzw. GFK-Flächen lässt sich eine Festigkeit von über 4 N/mm2 erreichen, dies wäre auf die Klebefläche gerechnet ein Wert, der bei einer Schraubverbindung in die dünne Alu- bzw. GFK-Trägerschicht nie erreichbar wäre. Dieses Klebeset ermöglicht selbst einen Laien, eine absolut feste Verbindung zwischen Spoilern und dem jeweiligen Untergrund zu schaffen.

Das Klebe-Set enthält alle Komponenten, die nötig sind, damit sogar der Selbsteinbauer eine professionelle Verbindung herstellen kann. Edelstahlschrauben zum Befestigen der Solarmodule liegen ebenso bei wie eine ausführliche Klebeanleitung. Zusätzlich benötigen Sie lediglich eine handelsübliche Handhebelpresse für Kartuschen sowie ein fusselfreies Tuch.

Individuelle Änderungswünsche gern auf Anfrage
Sollten Sie einen anderen Laderegler aus unserem Sortiment wünschen, oder die Kabel eine andere Länge haben sollen, können Sie jederzeit gern mit uns Kontakt aufnehmen. Auch die Farbe der Spoiler und der Dachdurchführung kann von Schwarz auf Weiß gewechselt werden. Eine kurze Angebotsanfrage mit Artikelnummer und Änderungswunsch an unseren Kundenservice genügt. Eventuell anfallende Kosten sind beim Kundenservice zu erfragen.
